Формула / Реферат

Способ выплавки стали в подовых сталепла­вильных агрегатах, включающий плавление шихты, продувку ванны кислородом через расположенные у отводящей и подводящей головок печи сводовые фурмы с образованием зоны выделения плавиль­ной пыли, дожигание оксида углерода в рабочем пространстве печи, проведение чистого кипения, отличающийся тем, что после 25-30% продолжи­тельности периода плавления весь кислород до на­чала периода чистого кипения подают в ванну через фурму, расположенную у отводящей головки

 печи, при этом оксид углерода дожигают, преиму­щественно, вне зоны выделения плавильной пыли.

Текст

Изобретение относится к черной металлургии, в частности к способам дожигания оксида углерода (СО), выделяющегося из жидкой ванны при проведении процесса обезуглероживания железоуглеродистого расплава в мартеновских печах и двухванных сталеплавильных агрегатах. Наиболее близким к заявляемому по технической сущности и достигаемому результату является способ выплавки стали в подовых сталеплавильных агрегатах, включающий плавление шихты, продувку ванны кислородом через расположенные у отводящей и подводящей головок печи сводовые фурмы с образованием зоны выделения плавильной пыли, дожигание оксида углерода в рабочем пространстве печи, проведение чистого кипения. Этот способ позволяет существенно повысить стойкость печи, однако, в известном способе через фурму, расположенную у подводящей головки печи подается основное количество продувочного кислорода, что приводит к существенной задымленности всего рабочего пространства, затрудняющей дожигание в нем оксида углерода и снижающей эффективность теплопередачи от факела к ванне. Задачей изобретения является разработка способа выплавки стали, в котором путем повышения эффективности дожигания СО в рабочем пространстве печи достигалось бы снижение количества выбросов его в атмосферу, улучшалось бы теплообеспечение плавки и, тем самым, снижение расхода топлива. Поставленная техническая задача достигается тем, что в способе выплавки стали в подовых сталеплавильных агрегатах, включающем плавление шихты, продувку ванны кислородом через расположенные у отводящей и подводящей головок печи сводовые фурмы с образованием зоны выделения плавильной пыли, дожигание оксида углерода в рабочем пространстве печи, проведение периода чистого кипения, согласно изобретению после 25-30% продолжительности периода плавления весь кислород до начала периода чистого кипения подают в ванну через фурму, расположенную у отводящей головки печи, при этом оксид углерода дожигают, преимущественно вне зоны выделения плавильной пыли. Техническая сущность изобретения является разделение при продувке металла кислородом зон выделения СО и плавильной пыли. Возможность такого разделения зон обусловлена тем, что при вдувании кислорода в расплавленный металл СО выделяется практически по всей поверхности ванны (с несколько большей интенсивностью вблизи реакционной зоны), а плавильная пыль образуется только в реакционной зоне в месте контакта струй кислорода с железоуглеродистым расплавом. Зоны выделения СО и плавильной пыли предлагается разделить путем ввода всего продувочного кислорода в расплавленный металл через фурмы, расположенные на отводящей стороне печи в районе крайних завалочных окон. Причем, разделение зон выделения СО и плавильной пыли предполагается начинать по истечении 25...30% продолжительности периода плавления и осуществлять до начала периода чистого кипения. Момент начала разделения зон выделения из ванны СО и плавильной пыли обусловлен необходимостью достижения ванной физических свойств, обеспечивающих необходимую скорость массопереноса реагентов внутри жидкой ванны. В этом случае плавильная пыль выделяется только на отводящей стороне печи и поступает вместе с печными газами в ближайший вертикальный канал. Остальной объем рабочего пространства остается прозрачным, т.е. свободным от плавильной пыли, что обеспечивает эффективное дожигание СО в этом объеме и интенсивную теплопередачу от топливного факела к ванне, а также от прилегающих к шлаку слоев газа, разогретых за счет дожигания в них оксида углерода. Улучшение теплопередачи в прозрачной части рабочего пространства печи обусловлено отсутствием экранирующего действия частичек плавильной пыли, а также ускорением конвективного теплопереноса. При вдувании кислорода с одной стороны печи обезуглероживание металла происходит практически по всей ванне. Это обусловлено косвенным механизмом окисления углерода: вдуваемый кислород вначале растворяется в металле (в том числе через шлак, куда поступает из реакционной зоны в форме окислов железа), а затем путем конвекции распространяется по всему объему жидкой ванны, где расходуется на окисление углерода по реакции [С]+[О]®{СО}. Следовательно, СО выделяется практически по всей поверхности ванны, хотя вблизи зоны вдувания кислорода интенсивность выделения СО несколько выше. Таким образом, в данном случае большая часть СО выделяется в незадымленное пространство, где сгорает с существенно большей полнотой и более высоким коэффициентом использования тепла экзотермической реакции СО+0,5О2®СО2, чем в задымленных газах. При реверсировании факела фурма (фурмы), работающая на отводящей стороне печи приподнимается на 1,0...1,5м над шлаком и опускается до границы шлак-металл фурма с другой стороны. После реверсирования факела некоторое время продолжается выработка кислорода, накопленного в части продуваемой ванны (главным образом в шлаке), что также обуславливает поступление СО в незадымленную часть рабочего пространства. Подъем и опускание соответствующих фурм производится автоматически одновременно (либо с некоторым опережением) с реверсированием факела. Пример. Сталь выплавляли в 300-т мартеновской печи, оборудованной двумя установками для ввода в рабочее пространство в районе крайних завалочных окон продувочных кислородных фурм. До 25...30% продолжительности периода плавления продувку металла кислородом осуществляли через две фурмы (с использованием обеих установок), когда СО и плавильная пыль выделялись в одно задымленное пространство. При реализации заявляемого способа после 25...30% продолжительности периода плавления процесс плавки начинали проводить с разделением зон выделения СО и плавильной пыли путем осуществления продувки через одну кислородную фурму, расположенную на отводящей стороне печи. Интенсивность продувки составляла 2000м3/ч. Вторая кислородная фурма (на подводящей стороне печи) была приподнята в это время над шлаком на 1,3м. При реверсировании факела эта фурма опускалась до границ шлак-металл, через нее осуществлялась продувка кислородом, а ранее работавшая фурма приподнималась над шлаком. Продувка ванны кислородом прекращалась с началом периода чистого кипения определяемого технологической инструкцией. Для реализации технологии прототипа была проведена опытно-промышленная серия плавок на той же печи, где реализовался заявляемый способ. Кислород для продувки металла с интенсивностью 2000м3/ч подавался одновременно через две фурмы. Причем, через фурму, расположенную на отводящей стороне подавалось 80% (1600м3/ч) продувочного кислорода. Остальная часть(20%) кислорода подавалась через фурму, расположенную с отводящей стороны печи. Результаты испытаний приведены в таблицах 1 и 2. Проведенный сравнительный анализ двух технологий показал, что по сравнению с прототипом при реализации предлагаемого способа количество выбросов в атмосферу СО уменьшается в среднем на 26,1%, при этом расход условного топлива снижается на 5,7кг/т стали. Таким образом, полученные данные свидетельствуют о том, что при реализации предлагаемого способа улучшается как экология, так и энергетика производства стали в подовых сталеплавильных агрегатах.

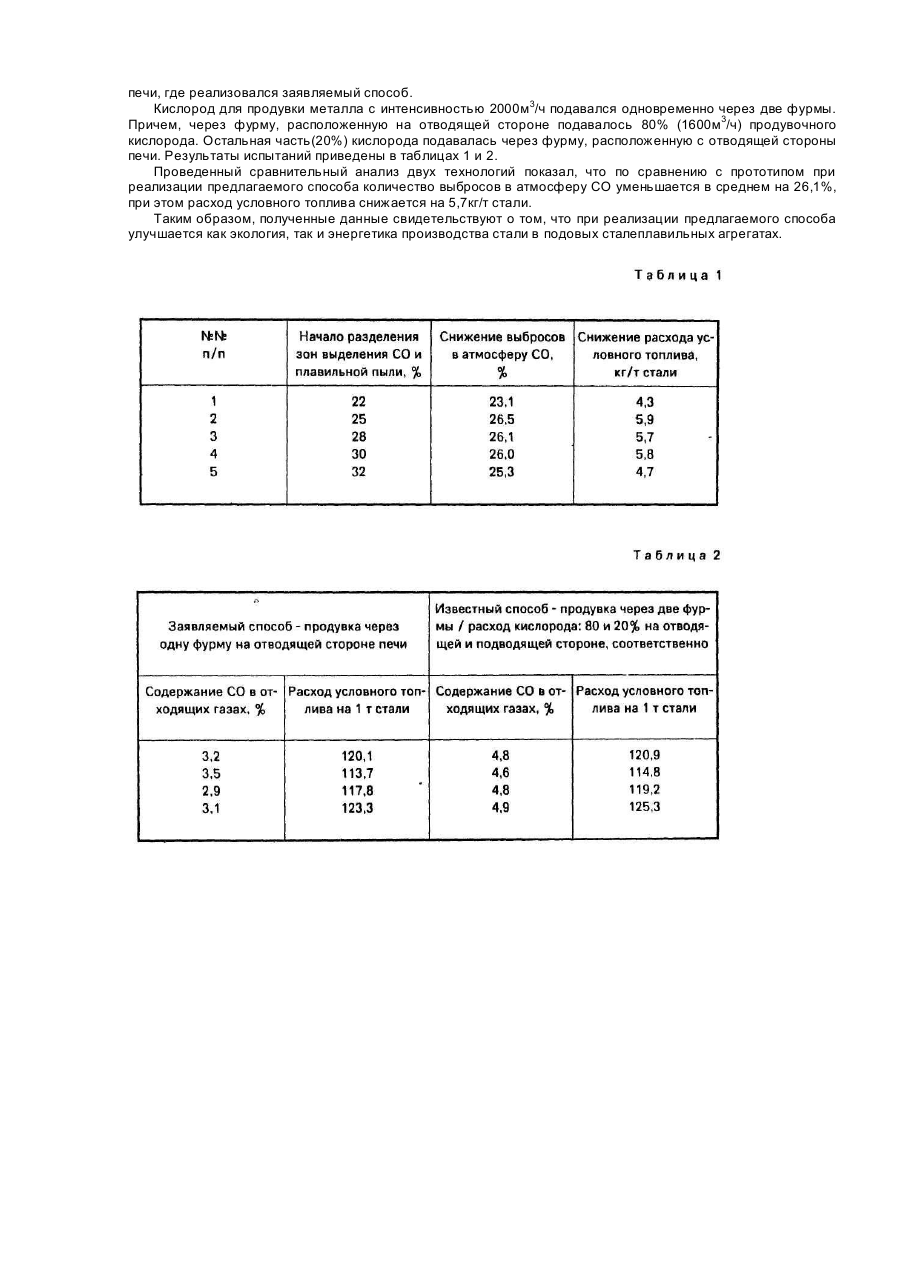

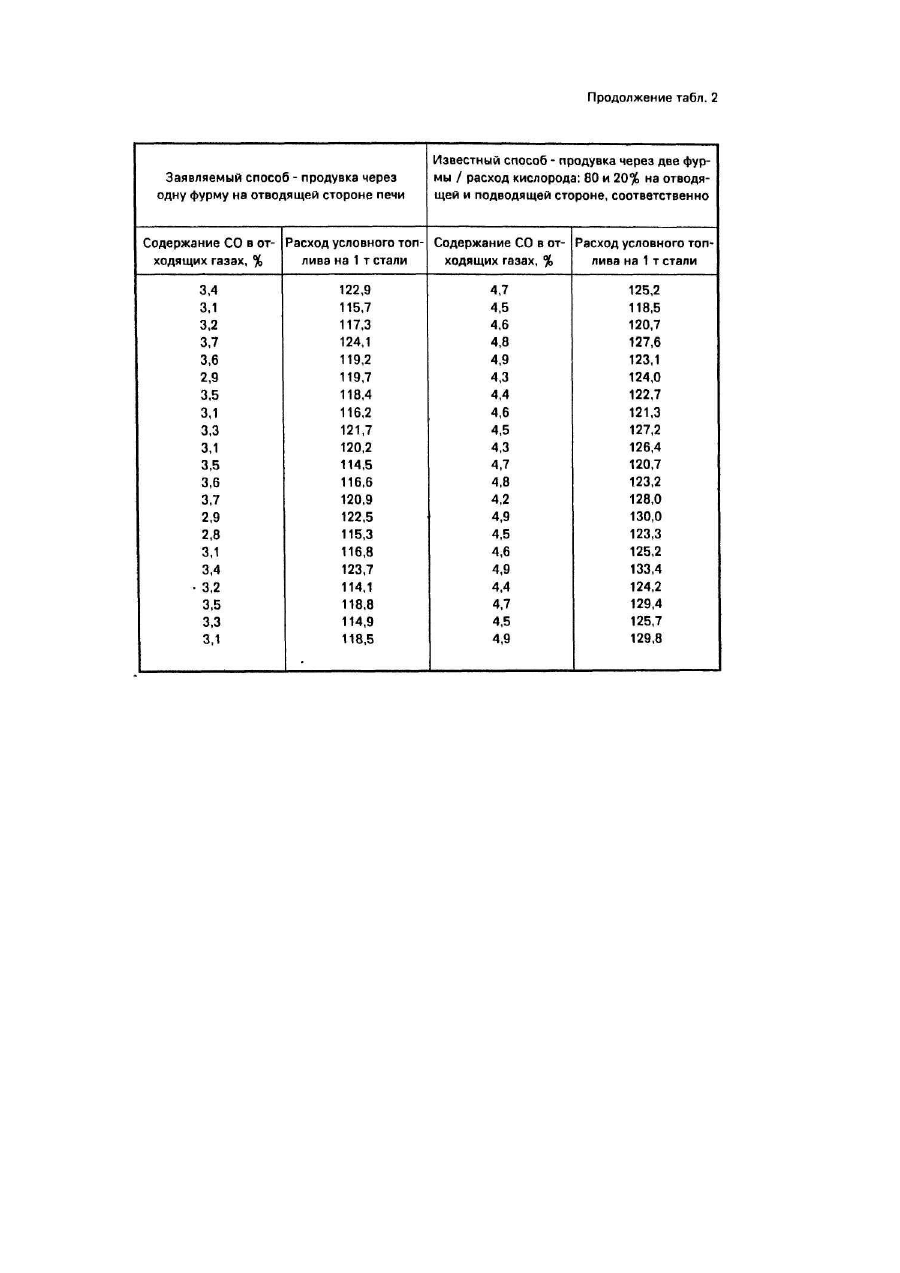

Дивитися

Додаткова інформація

Назва патенту англійською

Method for smelting steel in hearth steel-smelting units

Автори англійською

Semenov Mykola Prokhorovych, Petrov Oleksandr Volodymyrovych, Hrebeniukov Anatolii Vasyliovych, Zherdev Oleksandr Serhiiovych, Loktionov Petro Yakovych, Dviroadkin Borys Oleksandrovych, Skorokhod Mykola Mykhailovych

Назва патенту російською

Способ выплавки стали в подовых сталеплавильных агрегатах

Автори російською

Семенов Николай Прохорович, Петров Александр Владимирович, Гребенюков Анатолий Васильевич, Жердев Александр Сергеевич, Локтионов Петр Яковлевич, Дворядкин Борис Александрович, Скороход Николай Михайлович

МПК / Мітки

МПК: C21C 5/04

Мітки: подових, агрегатах, виплавки, сталі, сталеплавильних, спосіб
