Спосіб виплавки сталі

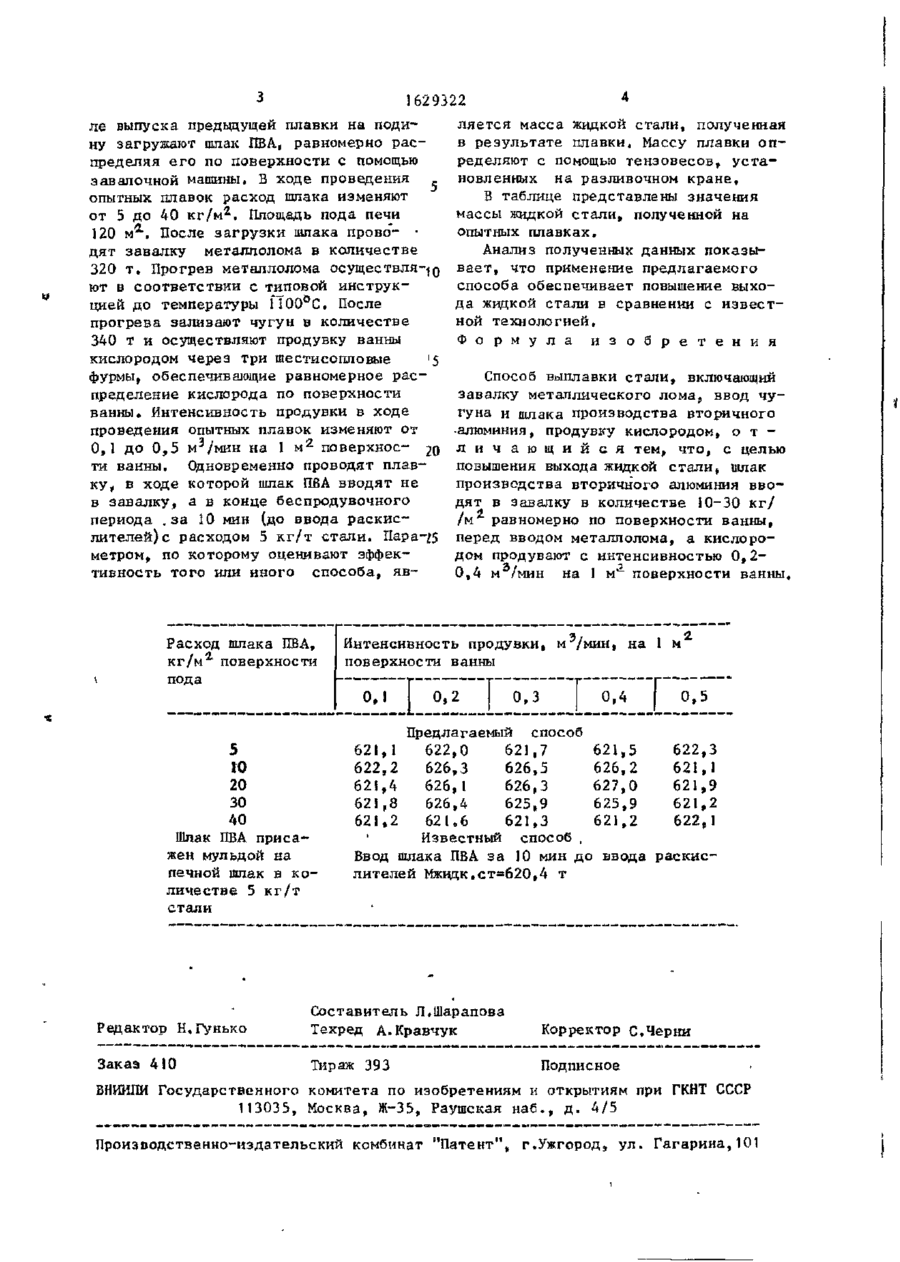

Изобретение относится к металлургии, конкретнее к способам выплавки стали в подовых сталеплавильных печах. Цель изобретения - повышение выхода жидкой стали. Шпак производства вторичного алюминия вводят в завалку в количестве 10-30 к г / м 2 равномерно по поверхности ванны с последующим вводом металлолома, а продувку кислородом производят с интенсивностью 0,2-0,4 м^/мин на 1 м поверхности ванны. Комплекс заявляемых мероприятий обеспечивает снижение содержания окислов железа в спускаемом в чаши первичном шлаке, что обуславливает повышение выхода жидкой стали, 1 табл. Изобретение относится к металлургии, конкретнее к способам выплавки стали в сталеплавильных подовых п е чах. Цель изобретения - повышение выхода жидкой с т а л и . Способ осуществляют следующим образом. Вводят алюмосодержащие отходы (в частности шлак ПВА) в завалку_ в к о личестве 10-30 к г / м равномерно по поверхности ванньі| с последующим в в о дом металлолома, а продувку кислородом производят с интенсивностью 0 , 2 0,4 м 5 /мин на 1 нг поверхности ванны. Равномерное распределение шлака ПВА обеспечивает практически полное восстановление окислов железа* с т е кающих с поверхности прогреваемого i металлолома, в период, когда отсутствие жидкой ванны может быть причиной макронеравномерности состава шлаковой фазы в различных зонах печи. Ввод шлака ПВА под металлоломом обеспечивает обработку всего слоя металлошихты шлаком, содержащим металлический алюминий. С повышением уровня жидкой ванны в результате плавления лома и заливки чугуна шлаковый расплав, содержащий сильный восстановитель (алюминий)» омывает поверхность лома, восстанавливая окислы жел е з а , находящиеся на его поверхности, что способствует дальнейшему снижению окисленкости первичного шлака и повышает выход жидкой стали. П р и м е р . Сталь выплавляют і в 600-ТОЙНОЙ мартеновской печи, Пос 00 4 1629322 л я е т с я масса жидкой стали, полученная ле выпуска предыдущей плавки на подив результате плавки. Массу плавки о п ну загружают шлак Ш А , равномерно расределяют с помощью т е н з о в е с о в , у с т а пределяя его по поверхности с помощью новленных на разливочном кране, завалочной машины. В ходе проведения В таблице представлены значения опытных плавок расход шлака изменяют массы жидкой стали, полученной на от 5 до 40 кг/м 2 . Площадь пода печи опытных плавках. 120 м2-. После загрузки шлака прово- • дят завалку металлолома в количестве Анализ полученных данных показы320 т. Прогрев металлолома осуществляло в а е т , что применение предлагаемого ют в соответствии с типовой инструкспособа обеспечивает повышение выхоцией до температуры П00°С. После да жидкой стали в сравнении с и з в е с т прогрева заливают чугун в количестве ной технологией. 340 т и осуществляют продувку ванны Ф о р м у л а и з о б р е т е н и я кислородом через три шестисопловые ' 5 фурмы, обеспечивающие равномерное расСпособ выплавки стали, включающий пределение кислорода по поверхности завалку металлического лома, ввод чуванны. Интенсивность продувки в ходе гуна и шлака производства вторичного проведения опытных плавок изменяют от •алюминия, продувку кислородом, о т 0,1 до 0,5 м 3 /мин на 1 м г поверхнос- 20 л и ч а ю щ и й с я тем, что, с целью ти ванны. Одновременно проводят плавповышения выхода жидкой стали, шлак ку» в ходе которой шлак ПВА вводят не производства вторичного алюминия ввов завалку, а в конце беспродувочного дят в завалку в количестве 10-30 кг/ периода .за 10 мин (до ввода раскис/м равномерно по поверхности ванны, лителей)с расходом 5 к г / т с т а л и . Пара-;5 перед вводом металлолома, а кислородом продувают с интенсивностью 0 , 2 метром, по которому оценивают эффек0,4 м /мин на 1 м1" поверхности ванны, тивность того или иного способа, я в Расход шлака ПВА, кг/м 2 " поверхности под а 0,1 5 Г О 20 30 40 Шлак ПБА присажен мульдой на печной шлак в к о личестве 5 к г / т стали Редактор Заказ 410 2 Интенсивность продувки, м /мин, на 1 м поверхности ванны Н.Гунько [ 0,2 [ 0,3 [ 0,4 1 0,5 Предлагаемый способ 622,0 621,7 621, 5 622, 3 626, 2 621, 1 626,3 626,5 621, 9 626,1 626,3 627, 0 626,4 625,9 625, 9 621, 2 621.6 621,3 621, 2 622, 1 Известный способ . Ввод шлака ПВА за 10 мин до ввода раскислителей Мжидк.ст-620,4 т 621, 1 622, 2 621, 4 621, 8 621, 2 Составитель Л.Шарапова Техред А.Кравчук Корректор С.Черни Тираж 393 Подписное БНИИЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент"» г.Ужгород, ул. Гагарина,101
