Пристрій краплинного зрошення

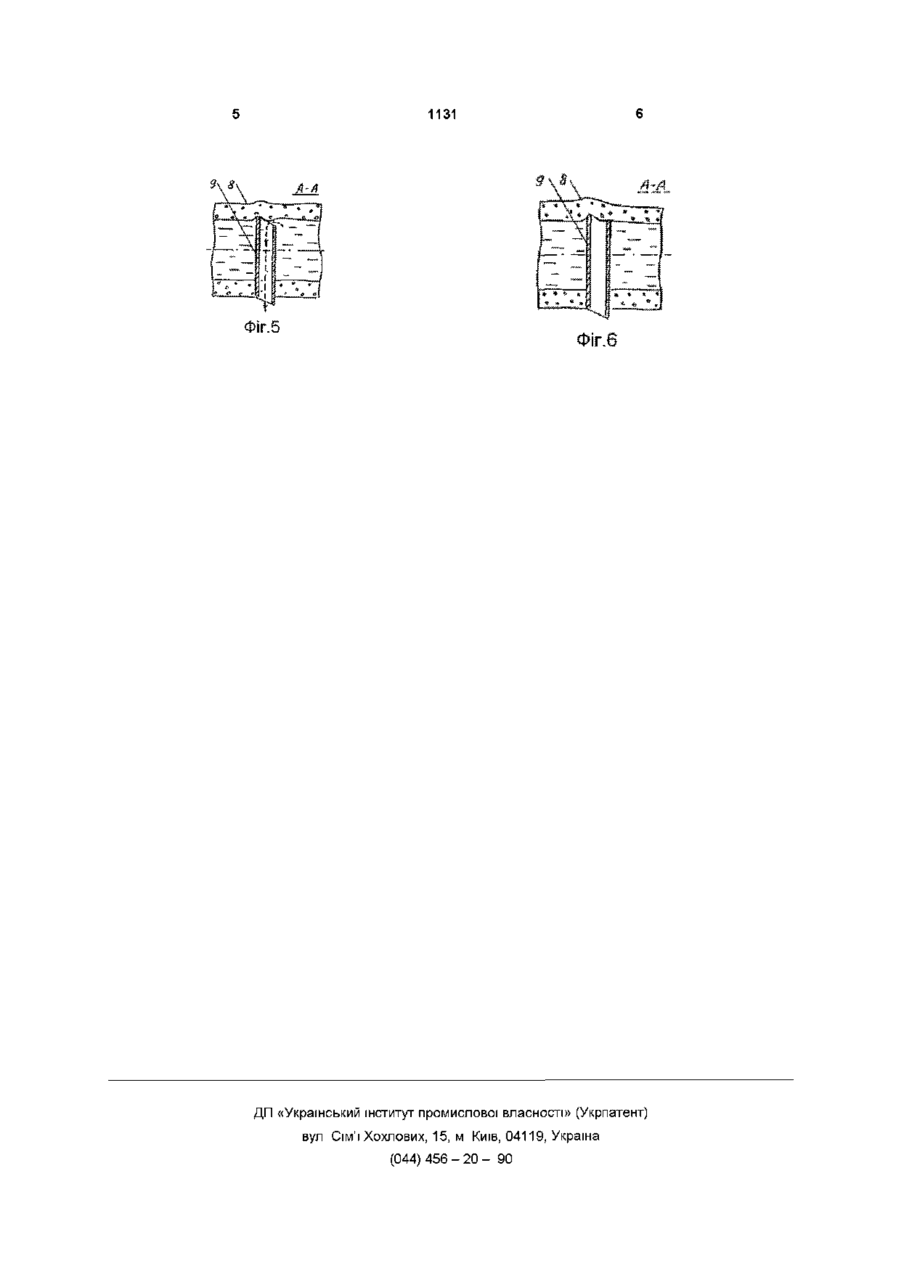

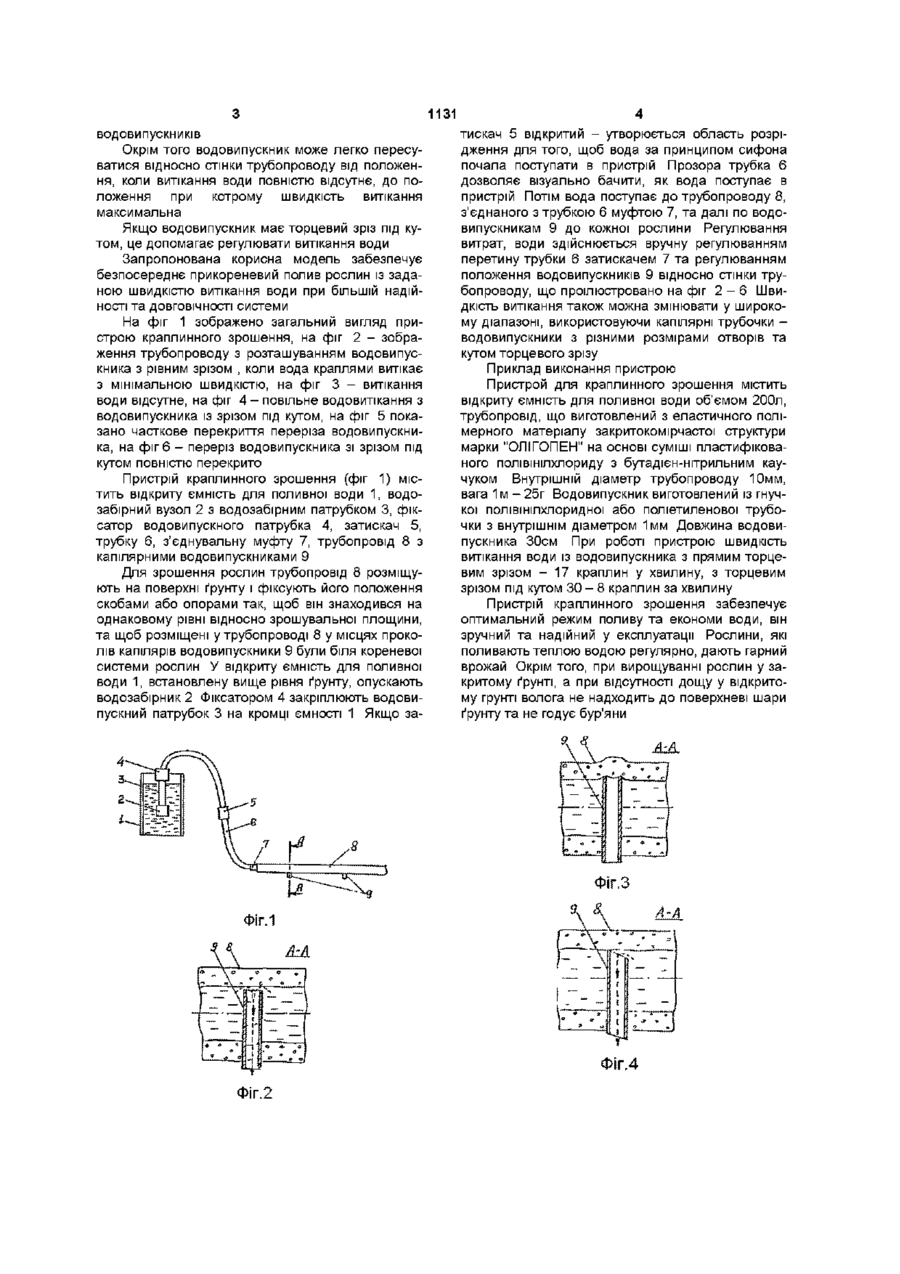

1 Пристрій краплинного зрошення, який вміщує відкриту ємність для поливної води, водозабірний вузол з водозабірним патрубком, який обладнаний рухливим затискачем для часткового чи повного перекриття у зоні розрідження, трубку, що з'єднана з водозабірним патрубком, який відрізняється тим, що до трубки приєднується поливний трубопровід, який зроблено з еластичного полімерного матеріалу закритокомірчастої структури на основі термопластичних полімерів, еластомерів або їх сумішей, обладнаний водовипускниками, які являють собою капілярні трубочки, встановлені в місцях проколу стінки трубопроводу 2 Пристрій по п 1, який відрізняється тим, що водовипускник має торцевий зріз під кутом Пристрій краплинного зрошення відноситься до поливної техніки і може бути використаний у садівництві, землеробстві та тепличних господарствах при краплинному зрошенні прикореневої системи рослин У теперішній час для поливу розроблені різноманітні технічні засоби Відомий пристрій для поливу рослин ( Патент РФ №20004141, 20 05 91, публ 15 12 93 Бюл №45-46, МКИ 5 А 01 G 25/02, В 05 В 1/20), в який вміщено трубопровід з пресованого поліетилену з гнучкими ґнотами , по яким фільтрується вода через водопоглинаючу пробку, ґноти на кінцях мають голки Недоліками відомого пристрою є важкість кріплення елементів, фіксоване розташування ґнотів на трубопроводі, недостатня еластичність матеріалу трубопроводу, неможливість регулювання швидкості витікання води Найбільш близьким за технічною суттю є пристрій краплинного зрошення (заявка на патент України №93007677, бюл №3, 1997, МПК 6 А 01 G 25/00, F 01 F 10/00 ) Пристрій складається з відкритої ємності для поливної води, сифона з патрубками, трубки, з'єднаної з водоспускним патрубком за допомогою втулки Водоспускний патрубок зроблений з отвором Недоліком відомого пристрою є недостатня регуляція краплинного витікання води Матеріал патрубку не має достатньої еластичності та легкості Система не зручна для підводу безпосередньо до кореня рослин Задачею корисної моделі "Пристрій краплинного зрошення" являється підтримання оптимальної вологості ґрунту прикореневої системи рослин при економії води, підвищення експлуатаційної надійності водовипуска, а також зручність в експлуатації шляхом вироблення поливного трубопроводу з еластичного полімерного матеріалу закритокомірчастої структури на основі термопластичних полімерів, еластомерів або їх сумішей, обладнаний водовипускниками, які являють собою капілярні трубочки, вставлені в місцях проколу стінки трубопроводу Водовипускник може мати торцевий зріз під кутом Пристрій краплинного зрошення складається з відкритої ємності для поливної води, водозабірний вузол з гнучким водозабірним патрубком, який обладнаний рухливим затискачем для часткового чи повного перекриття у зоні розрідження, трубку з прозорого матеріалу для візуального спостереження водовитікання, з'єднану з поливним трубопроводом, який зроблено з еластичного полімерного матеріалу закритокомірчастої структури на основі термопластичних полімерів, еластомерів або їх сумішей, легкого, гнучкого, який забезпечує ПІДВІД до кожної рослини В місцях проколу стінки трубопроводу встановлені водовипускники, які являють собою капілярні полімерні або металеві трубочки За рахунок комірчастої будови та інших якостей матеріалу трубопроводу водовипускник щільно обжимається матеріалом, так, що нема необхідності у додатковій герметизації та кріпленні 1131 водовипускників Окрім того водовипускник може легко пересуватися відносно стінки трубопроводу від положення, коли витікання води повністю відсутнє, до положення при котрому швидкість витікання максимальна Якщо водовипускник має торцевий зріз під кутом, це допомагає регулювати витікання води Запропонована корисна модель забезпечує безпосереднє прикореневий полив рослин із заданою швидкістю витікання води при більшій надійності та ДОВГОВІЧНОСТІ системи На фіг 1 зображено загальний вигляд пристрою краплинного зрошення, на фіг 2 - зображення трубопроводу з розташуванням водовипускника з рівним зрізом , коли вода краплями витікає з мінімальною швидкістю, на фіг 3 - витікання води відсутнє, на фіг 4 - повільне водовитікання з водовипускника із зрізом під кутом, на фіг 5 показано часткове перекриття переріза водовипускника, на фіг 6 - переріз водовипускника зі зрізом під кутом повністю перекрито Пристрій краплинного зрошення (фіг 1) містить відкриту ємність для поливної води 1, водозабірний вузол 2 з водозабірним патрубком 3, фіксатор водовипускного патрубка 4, затискач 5, трубку 6, з'єднувальну муфту 7, трубопровід 8 з капілярними водовипускниками 9 Для зрошення рослин трубопровід 8 розміщують на поверхні ґрунту і фіксують його положення скобами або опорами так, щоб він знаходився на однаковому рівні відносно зрошувальної площини, та щоб розміщені у трубопроводі 8 у місцях проколів капілярів водовипускники 9 були біля кореневої системи рослин У відкриту ємність для поливної води 1, встановлену вище рівня ґрунту, опускають водозабірник 2 Фіксатором 4 закріплюють водовипускний патрубок 3 на кромці ємності 1 Якщо за тискач 5 відкритий - утворюється область розрідження для того, щоб вода за принципом сифона почала поступати в пристрій Прозора трубка 6 дозволяє візуально бачити, як вода поступає в пристрій Потім вода поступає до трубопроводу 8, з'єднаного з трубкою 6 муфтою 7, та далі по водовипускникам 9 до кожної рослини Регулювання витрат, води здійснюється вручну регулюванням перетину трубки 6 затискачем 7 та регулюванням положення водовипускників 9 відносно стінки трубопроводу, що проілюстровано на фіг 2 - 6 Швидкість витікання також можна змінювати у широкому діапазоні, використовуючи капілярні трубочки водовипускники з різними розмірами отворів та кутом торцевого зрізу Приклад виконання пристрою Пристрой для краплинного зрошення містить відкриту ємність для поливної води об'ємом 200л, трубопровід, що виготовлений з еластичного полімерного матеріалу закритокомірчастої структури марки "ОЛІГОПЕН" на основі суміші пластифікованого полівінілхлориду з бутадієн-нітрильним каучуком Внутрішній діаметр трубопроводу 10мм, вага 1 м - 25г Водовипускник виготовлений із гнучкої полівшілхлоридної або поліетиленової трубочки з внутрішнім діаметром 1мм Довжина водовипускника 30см При роботі пристрою швидкість витікання води із водовипускника з прямим торцевим зрізом - 17 краплин у хвилину, з торцевим зрізом під кутом 3 0 - 8 краплин за хвилину Пристрій краплинного зрошення забезпечує оптимальний режим поливу та економи води, він зручний та надійний у експлуатації Рослини, які поливають теплою водою регулярно, дають гарний врожай Окрім того, при вирощуванні рослин у закритому ґрунті, а при відсутності дощу у відкритому грунті волога не надходить до поверхневі шари ґрунту та не годує бур'яни Лій. Фіг. Фіг.2 1131 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
