Спосіб обробки розплаву металу

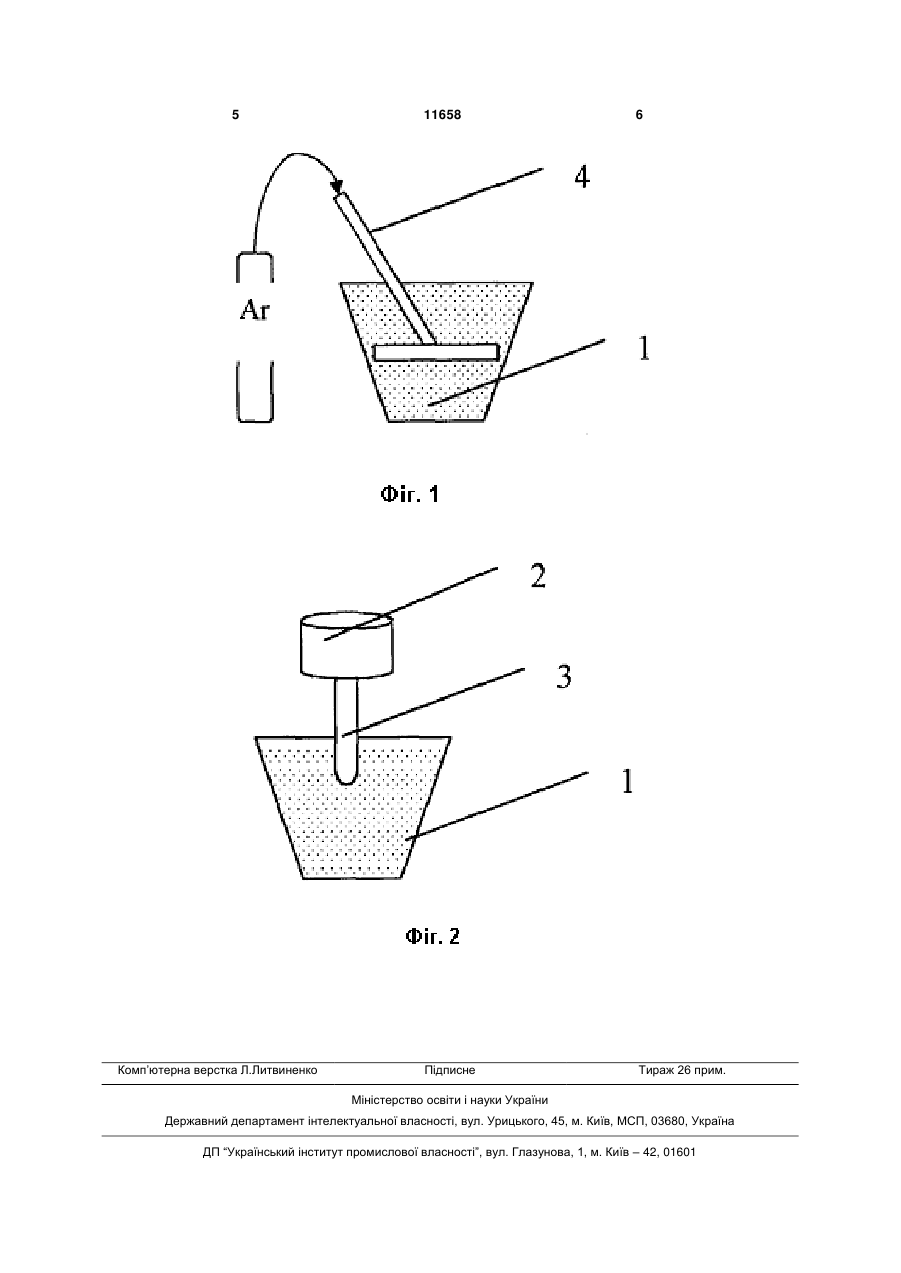

Спосіб обробки розплаву металу, що включає електрогідроімпульсну дію на розплав від електророзрядної камери з зануреним у розплав хвилевідним стрижнем та продувку розплаву інертним газом, який відрізняється тим, що обробку розплаву виконують послідовно, спочатку шляхом продувки розплаву інертним газом, а потім шляхом електрогідроімпульсної дії. (19) (21) u200503570 (22) 15.04.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Брагін Михайло Олексійович, Волков Геннадій Васильович, Грабовий Валерій Михайлович, Гумененко Микола Климович, Крещенко Віктор Анатолійович, Мяльниця Георгій Филипович, Цуркін Володимир Миколайович, Федченко Наталя Анатоліївна, Чмир Анатолій Іванович 3 11658 4 хвилевідний стрижень - інертний газ - розплав. тить ківш 1 з розплавом, електророзрядну камеру Для інтенсифікації механічних, гідродинамічних та 2, суцільний хвилевідний стрижень 3, пристрій обмінних процесів у розплаві потрібно попередньо подачі інертного газу 4. рафінувати розплав, а потім активізувати вплив на Спосіб здійснюють таким чином. розплав за рахунок підвищеного імпульсного тисУ індукційну піч завантажують шихту, наприку, що сприяло б інтенсифікації процесу подрібклад алюмінієвий сплав марки АК9ч, та вмикають нення неметалевих включень та додаткового усуїї. При цьому у шихті індукується електричний нення неоднорідностей із розплаву. струм, який забезпечує нагрівання сплаву до техВ основу корисної моделі поставлено задачу: нологічної температури 700°С. Після цього розпудосконалити спосіб обробки розплаву металу лав виливають у ківш 1. У рідкий метал вводять шляхом введення нової сукупності дій, що дозвопристрій для подачі інертного газу 4, виконаний, лить активізувати попередній процес рафінування наприклад, у вигляді кільця із отворами по периметалу від газу та неметалевих включень, а потім метру, і починають розосереджену продувку розпдосягнути ефективного подрібнення цих включень лаву протягом 5 хвилин. Така продувка забезпечує та видалення їх із розплаву, що підвищить як струоднорідну обробку всієї маси металу та попереднє ктурну однорідність в об'ємі розплаву та литого видалення пухирців газу та шлаку із розплаву. металу, так і його механічні властивості. Після завершення продувки пристрій подачі інертСуть корисної моделі полягає в тому, що у ного газу 4 видаляють із металу, очищують поверспособі обробки розплаву металу, що включає хню розплаву від шлаку та занурюють у розплав, електрогідроімпульсну дію на розплав від електспіввісно з вертикальною віссю ковша, суцільний ророзрядної камери з зануреним у розплав хвилехвилевідний стрижень 3 електророзрядної камери відним стрижнем та продувку розплаву інертним 2. Подають напругу та починають електрогідроімгазом, згідно корисної моделі, обробку розплаву пульсну дію, при якій у розплав вводять акустичні виконують послідовно, спочатку шляхом продувки імпульси протягом п'яти хвилин з частотою посилрозплаву інертним газом, а потім - шляхом електки імпульсів 1Гц, енергією, наприклад 1,25кДж. рогідроімпульсної дії. Після завершення електрогідроімпульсної дії із Розкриваючи причинно-наслідковий зв'язок розплаву вилучають хвилевідний стрижень 3, між сукупністю ознак корисної моделі і технічним очищують поверхню розплаву від видаленого результатом, якого можна досягти, необхідно відшлаку та починають розливку металу. мітити таке. Ознака "...обробку розплаву виконуПроведеними дослідженнями встановлено, що ють послідовно, спочатку шляхом продувки розппри обробці розплаву металу способом, що заявлаву інертним газом..." дозволяє попередньо ляється, показники структурної однорідності метавидалити частку шлаку із розплаву за рахунок лу та його механічні властивості суттєво покращупродувки розплаву інертним газом, а також утвоються. Так, середній розмір дендритної чарунки рює умови щодо видалення розчиненого у розплазнижується від 15 до 10мкм, об'єм неметалевих ві газу. Ознака "...обробку розплаву виконують... включень від 1,5 до 0,7%, розмір неметалевих шляхом електрогідроімпульсної дії", яку здійснювключень зменшується від 4,6 до 2,2мкм, поріг ють після завершення продувки, дозволяє додатміцності ( в) збільшується на 10%. ково видалити шлак, разом із пухирцями газу, із Таким чином, наведений приклад свідчить про об'єму металу. Крім того, електрогідроімпульсна те, що застосування способу обробки розплаву дія від електророзрядної камери з зануреним у металу дозволяє збільшити показники якості литорозплав хвилевідним стрижнем дозволяє активізуго металу за рахунок його додаткового рафінуванвати кавітаційні явища у розплаві та за рахунок ня від газу та шлаку, а й досягти принципово новопотужних акустичних коливань, організованих суго результату - прискорити видалення шлаку із цільним хвилевідним стрижнем, досягнути ефекрозплаву за рахунок разосередення в об'ємі розптивного подрібнення неметалевих включень та лаву дії потоків інертного газу, а потім активізувати збільшити ефект рафінування розплаву за рахунок кавітаційні явища, у попередньо рафінованому виділення розчиненого у розплаві газу та видарозплаві, і, за рахунок потужних акустичних колилення пухирців, що утворилися, і неметалевих вань, організованих суцільним хвилевідним стрижвключень із об'єму розплаву, підвищити структурнем, збільшити ефект рафінування розплаву від ну однорідність в об'ємі литого металу та його мегазу і ступень подрібнення неметалевих включень ханічні властивості. та додатково видалити ці включення із розплаву у Суть корисної моделі пояснюється кресленпроцесі флотації. В підсумковому результаті це ням, де зображені пристрої для реалізації способу: дозволяє оптимізувати процес обробки розплаву на Фіг.1 - пристрій для продувки розплаву інеяк за рахунок підвищення структурної однорідності ртним газом, в об'ємі литого металу, так і за рахунок підвищенна Фіг.2 - пристрій для електрогідроімпульсної ня його механічних властивостей. дії на розплав металу. Пристрій для реалізації способу (Фіг.1, 2) міс 5 Комп’ютерна верстка Л.Литвиненко 11658 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
