Підвіска ковша драглайна
Номер патенту: 11657
Опубліковано: 16.01.2006
Автори: Хмара Леонід Андрійович, Бєлінський Олексій Олегович
Формула / Реферат
Підвіска ковша драглайна, що містить тягові та піднімальні ланцюги, на яких підвішений ківш, та розвантажувальний канат із блоком, яка відрізняється тим, що ківш обладнаний барабаном з храповим механізмом для регулювання довжини розвантажувального каната.
Текст

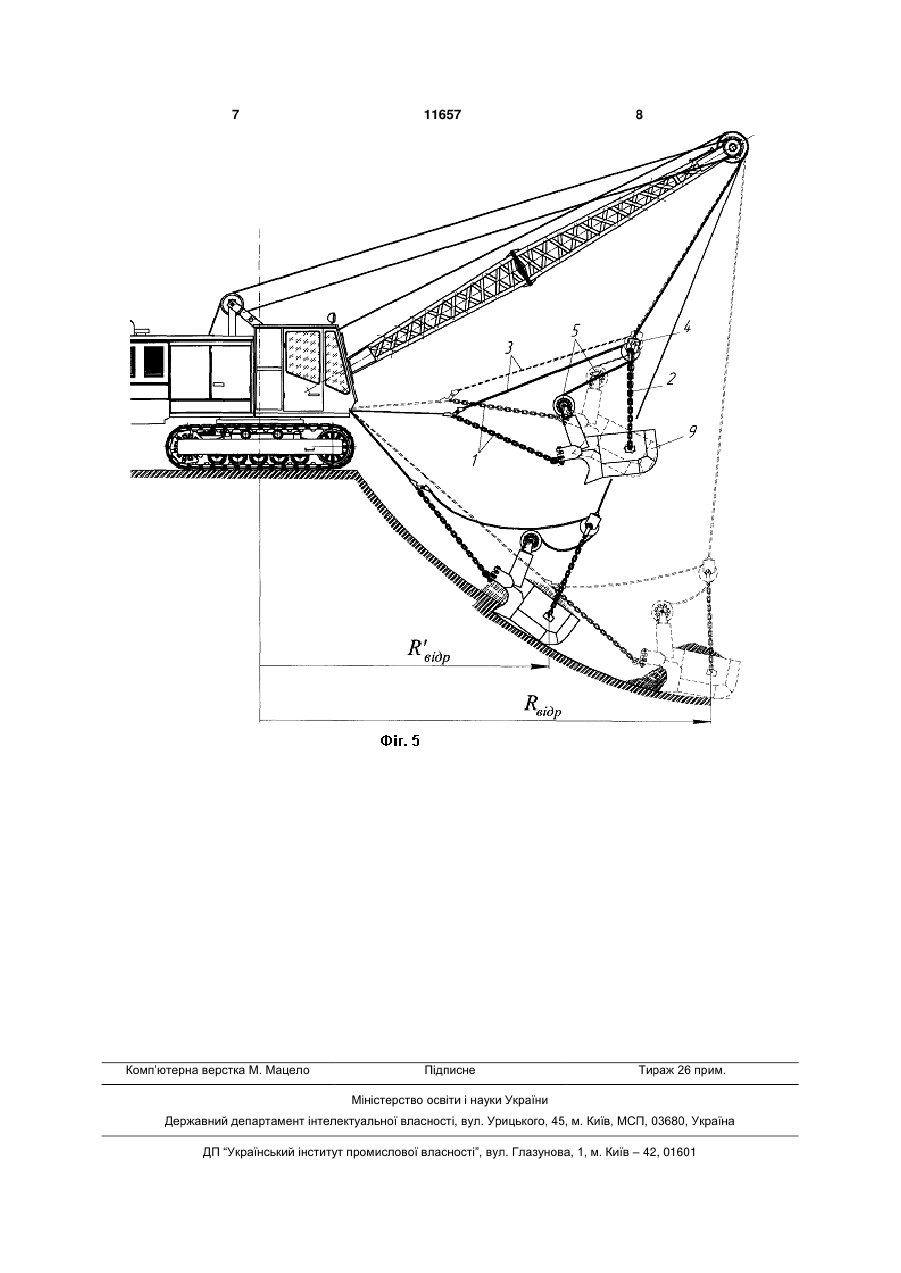

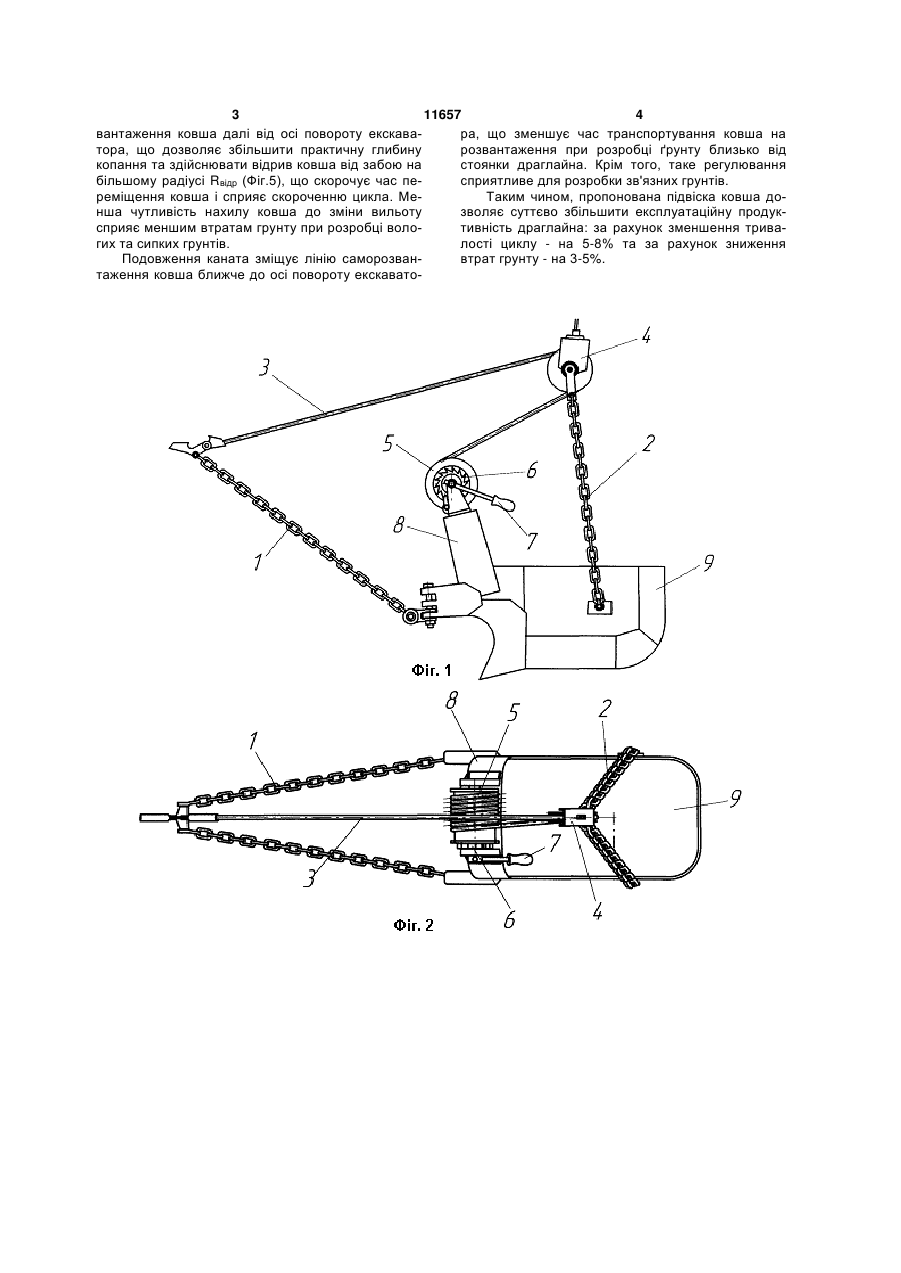

Підвіска ковша драглайна, що містить тягові та піднімальні ланцюги, на яких підвішений ківш, та розвантажувальний канат із блоком, яка відрізняється тим, що ківш обладнаний барабаном з храповим механізмом для регулювання довжини розвантажувального каната. (19) (21) u200503560 (22) 15.04.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Хмара Леонід Андрійович, Бєлінський Олексій Олегович (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, ДОНБАСЬКА 3 11657 4 вантаження ковша далі від осі повороту екскавара, що зменшує час транспортування ковша на тора, що дозволяє збільшити практичну глибину розвантаження при розробці ґрунту близько від копання та здійснювати відрив ковша від забою на стоянки драглайна. Крім того, таке регулювання більшому радіусі Rвідр (Фіг.5), що скорочує час песприятливе для розробки зв'язних грунтів. реміщення ковша і сприяє скороченню цикла. МеТаким чином, пропонована підвіска ковша донша чутливість нахилу ковша до зміни вильоту зволяє суттєво збільшити експлуатаційну продуксприяє меншим втратам грунту при розробці волотивність драглайна: за рахунок зменшення тривагих та сипких грунтів. лості циклу - на 5-8% та за рахунок зниження Подовження каната зміщує лінію саморозванвтрат грунту - на 3-5%. таження ковша ближче до осі повороту екскавато 5 11657 6 7 Комп’ютерна верстка М. Мацело 11657 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSuspension of dragline bucket
Автори англійськоюKhmara Leonid Andriiovych
Назва патенту російськоюПодвеска ковша драглайна
Автори російськоюХмара Леонид Андреевич
МПК / Мітки
МПК: E02F 3/46
Мітки: драглайна, підвіска, ковша
