Спосіб дегазації та видобутку метану з пластів-супутників, газоносних порід і виробленого простору

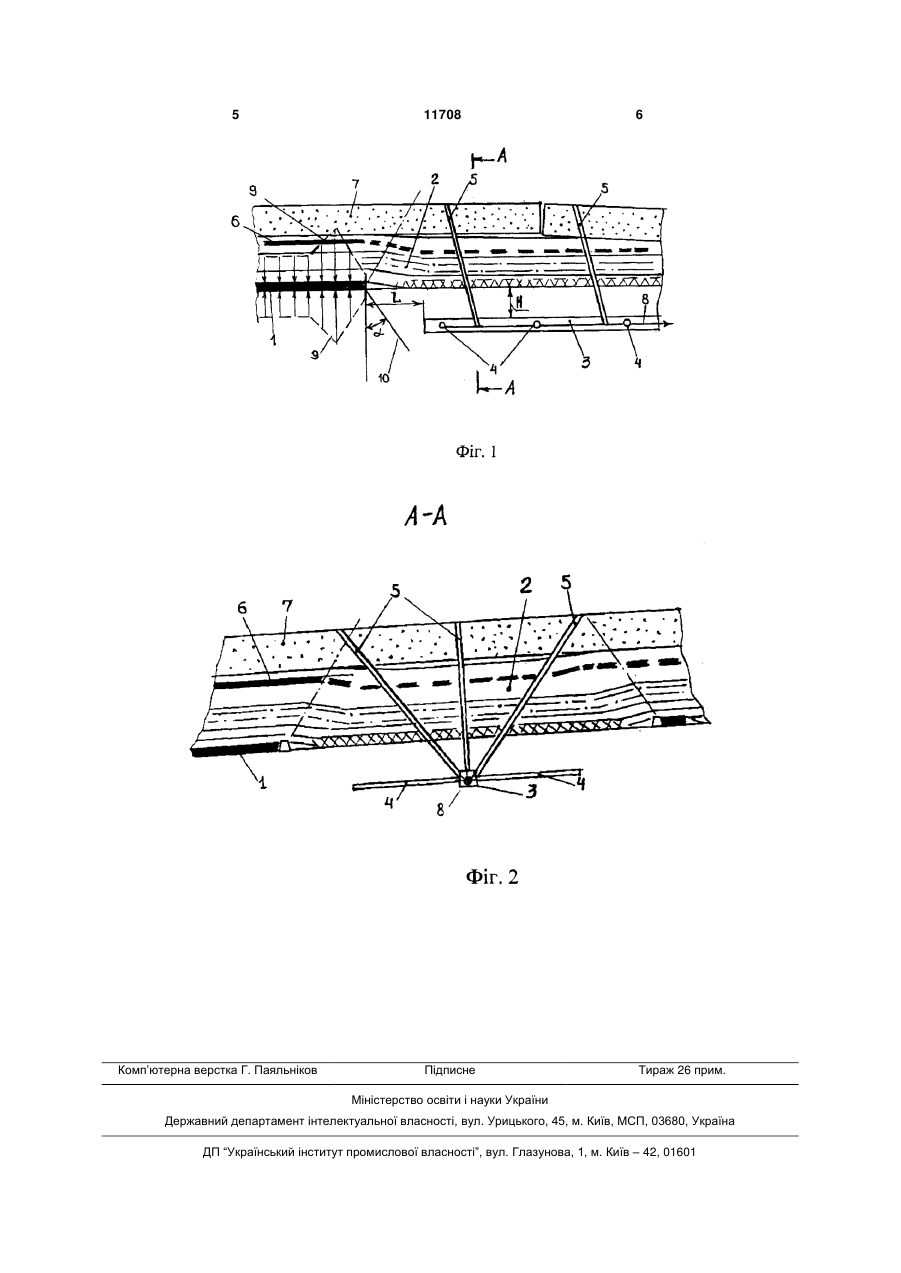

Спосіб дегазації та видобутку метану із пластів-супутників, газоносних порід і виробленого 3 11708 4 безпосередньої покрівлі бурять з неї дегазаційні Спосіб здійснюється наступним чином. свердловини на вироблений простір лави в зони На глибині Н=10-15м, у підошві розроблюрозвантаження підробленого масиву, а відвід мевального пласта 1, після початку ведення очисних тану на поверхню з усіх свердловин здійснюють по робіт проходиться технологічна польова виробка дегазаційній трубопровідній мережі. 3. Величина відставання L польової виробки 3 від Проведення технологічної польової виробки очисного вибою лави повинна дорівнювати не поза зоною впливу від розроблювального пласта і менше половини розміру зони розвантаження під її відставання від вибою лави дозволить забезпевиробленим простором [3] і визначається по чити тривалий термін її служби та надійну гермеформулі: тизацію свердловин, тому що вона буде знаходиL=11+0,04 Н тися в зоні розвантаження розроблювального де Н-глибина розробки, м пласта з відставанням від нього на відстань не З польової технологічної виробки 3, після поменше ніж половина розміру зони розвантаження. садки безпосередньої покрівлі 2 бурять дегазаційні Буріння дегазаційних свердловин на вироблеекрануючі свердловини 4 у підошву розроблюваний простір лави в зони розвантаження підроблельного пласта 1 і дегазаційні свердловини 5 у покного масиву після осідання безпосередньої покрірівлю пласта 1 на газоносні пласти-супутники 6 і влі, дозволить підвищити їхню ефективність за газоносні вміщуючі породи 7. Усі дегазаційні рахунок розташування їх у зоні мінімального вплисвердловини бурять у два етапи. На першому ву зрушень безпосередньої покрівлі пласта, запоетапі їх герметизують, а на другому етапі буріння бігаючи їхньому зрізанню та передавлюваню, а, здійснюють через загерметизований простір, заотже, підвищуючи їхню стійкість. При цьому зона стосовуючи пристрої для відводу води із свердлогерметизації свердловин та газоприймальні частивин у виробку і газу в дегазаційну трубопровідну ни свердловин знаходяться в зоні розвантаження мережу 8. від розроблювального пласта і не зазнають впливу Швидкість проведення технологічної польової гірського тиску. Для підвищення якості метану виробки 3 визначається темпами необхідно виключити його змішування з відпрацьовування вугільного пласта 1. Вибій вентиляційним потоком і тому варто відводити технологічної польової виробки 3 повинен знахометан з дегазаційних свердловин на поверхню по дитися поза зоною впливу опорного тиску 9 за дегазаційній трубопровідній мережі. граничною площиною 10, що складає кут α=45° з Використання такого способу у вугільній нормаллю до пласта 1.[2]. Для польової виробки 3 промисловості дозволить організувати ефективну необхідно передбачити незалежне провітрювання дегазацію вуглепородного масиву і технологію з відводом вихідного струменя за межі виїмкової видобутку кондиційного метану. дільниці. Сутність корисної моделі пояснюється кресУсі свердловини приєднують до єдиної дегаленням, де на фіг.1 показана принципова схема заційної трубопровідної мережі з виходом на поздійснення способу дегазації та видобутку метану верхню, що значно підвищує якість метану, що з пластів-супутників, газоносних вміщуючих порід і видобувається. виробленого простору, на фіг. 2-розріз А-А на Джерела інформації: фіг.1. 1. А. С. СРСР, №1584486, кл. Е 21 F 7/00, ДСК Спосіб включає у собі розроблювальний вугі№000041, 1983 p. льний пласт 1, безпосередню покрівлю пласта 2, 2. A. C. СРСР, №1802165, кл. Е 21 F 7/00, бюл. технологічну польову виробку 3, із пробуреними з № 10, 1993 p. неї екрануючими свердловинами 4 і дегазаційними 3. Кузьмич А.С., Калюжний Н.Т., Відулін А.Е. свердловинами 5, газоносні пласти-супутники 6, Розташування польових виробок при розробці газоносні вміщуючі породи 7, дегазаційну трубопвугільних родовищ. М., Надра, 1981. - 188 с. ровідну мережу 8. 5 Комп’ютерна верстка Г. Паяльніков 11708 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
