Шкала для контролювання друкарського процесу

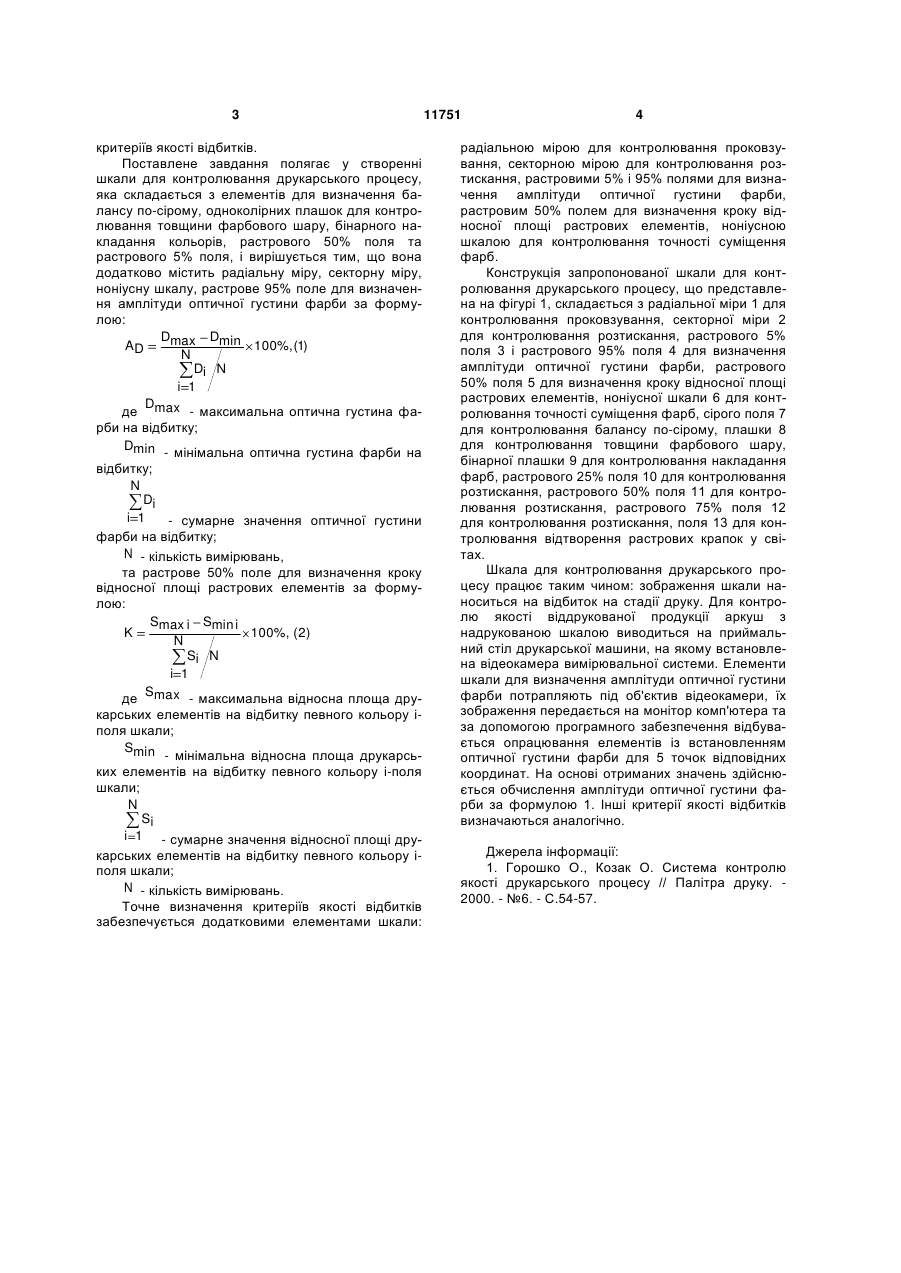

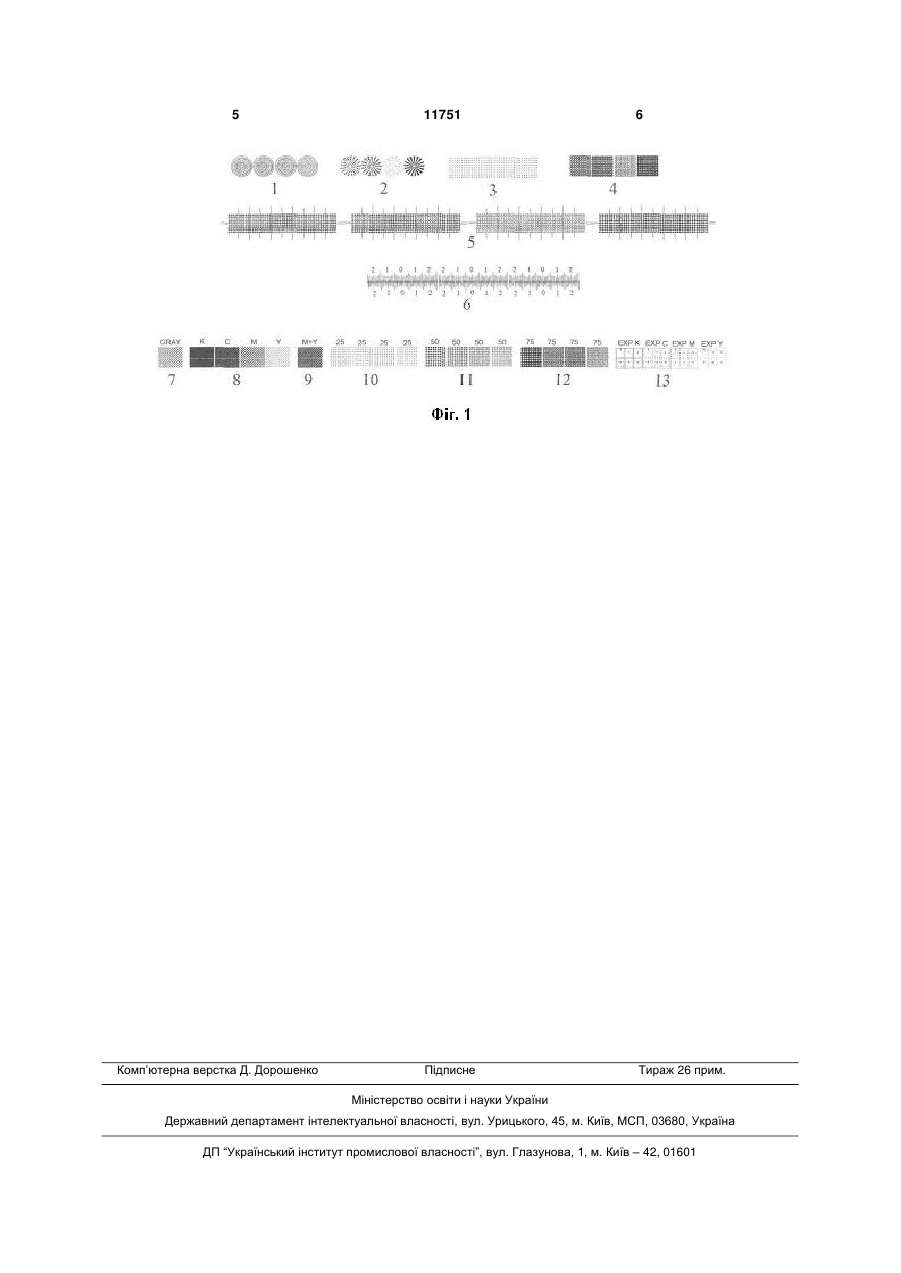

Шкала для контролювання друкарського процесу, що містить елементи для визначення балансу по-сірому, одноколірні плашки для контролювання товщини фарбового шару, бінарне накладання кольорів, растрове 50% поле та растрове 5% поле, яка відрізняється тим, що вона додатково містить радіальну міру, секторну міру, ноніусну шкалу, растрове 95% поле для визначення амплітуди оптичної густини фарби за формулою: Dmax Dmin AD 100%, N Di N i 1 де Dmax - максимальна оптична густина фарби на відбитку; U 2 (19) 1 3 критеріїв якості відбитків. Поставлене завдання полягає у створенні шкали для контролювання друкарського процесу, яка складається з елементів для визначення балансу по-сірому, одноколірних плашок для контролювання товщини фарбового шару, бінарного накладання кольорів, растрового 50% поля та растрового 5% поля, і вирішується тим, що вона додатково містить радіальну міру, секторну міру, ноніусну шкалу, растрове 95% поле для визначення амплітуди оптичної густини фарби за формулою: Dmax Dmin AD 100%, (1) N Di N i 1 D де max - максимальна оптична густина фарби на відбитку; Dmin - мінімальна оптична густина фарби на відбитку; N Di i 1 - сумарне значення оптичної густини фарби на відбитку; N - кількість вимірювань, та растрове 50% поле для визначення кроку відносної площі растрових елементів за формулою: Smax i Smin i K 100%, (2) N Si N i 1 S де max - максимальна відносна площа друкарських елементів на відбитку певного кольору іполя шкали; Smin - мінімальна відносна площа друкарських елементів на відбитку певного кольору і-поля шкали; N Si i 1 - сумарне значення відносної площі друкарських елементів на відбитку певного кольору іполя шкали; N - кількість вимірювань. Точне визначення критеріїв якості відбитків забезпечується додатковими елементами шкали: 11751 4 радіальною мірою для контролювання проковзування, секторною мірою для контролювання розтискання, растровими 5% і 95% полями для визначення амплітуди оптичної густини фарби, растровим 50% полем для визначення кроку відносної площі растрових елементів, ноніусною шкалою для контролювання точності суміщення фарб. Конструкція запропонованої шкали для контролювання друкарського процесу, що представлена на фігурі 1, складається з радіальної міри 1 для контролювання проковзування, секторної міри 2 для контролювання розтискання, растрового 5% поля 3 і растрового 95% поля 4 для визначення амплітуди оптичної густини фарби, растрового 50% поля 5 для визначення кроку відносної площі растрових елементів, ноніусної шкали 6 для контролювання точності суміщення фарб, сірого поля 7 для контролювання балансу по-сірому, плашки 8 для контролювання товщини фарбового шару, бінарної плашки 9 для контролювання накладання фарб, растрового 25% поля 10 для контролювання розтискання, растрового 50% поля 11 для контролювання розтискання, растрового 75% поля 12 для контролювання розтискання, поля 13 для контролювання відтворення растрових крапок у світах. Шкала для контролювання друкарського процесу працює таким чином: зображення шкали наноситься на відбиток на стадії друку. Для контролю якості віддрукованої продукції аркуш з надрукованою шкалою виводиться на приймальний стіл друкарської машини, на якому встановлена відеокамера вимірювальної системи. Елементи шкали для визначення амплітуди оптичної густини фарби потрапляють під об'єктив відеокамери, їх зображення передається на монітор комп'ютера та за допомогою програмного забезпечення відбувається опрацювання елементів із встановленням оптичної густини фарби для 5 точок відповідних координат. На основі отриманих значень здійснюється обчислення амплітуди оптичної густини фарби за формулою 1. Інші критерії якості відбитків визначаються аналогічно. Джерела інформації: 1. Горошко О., Козак О. Система контролю якості друкарського процесу // Палітра друку. 2000. - №6. - С.54-57. 5 Комп’ютерна верстка Д. Дорошенко 11751 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
