Спосіб магнітної обробки гребних гвинтів

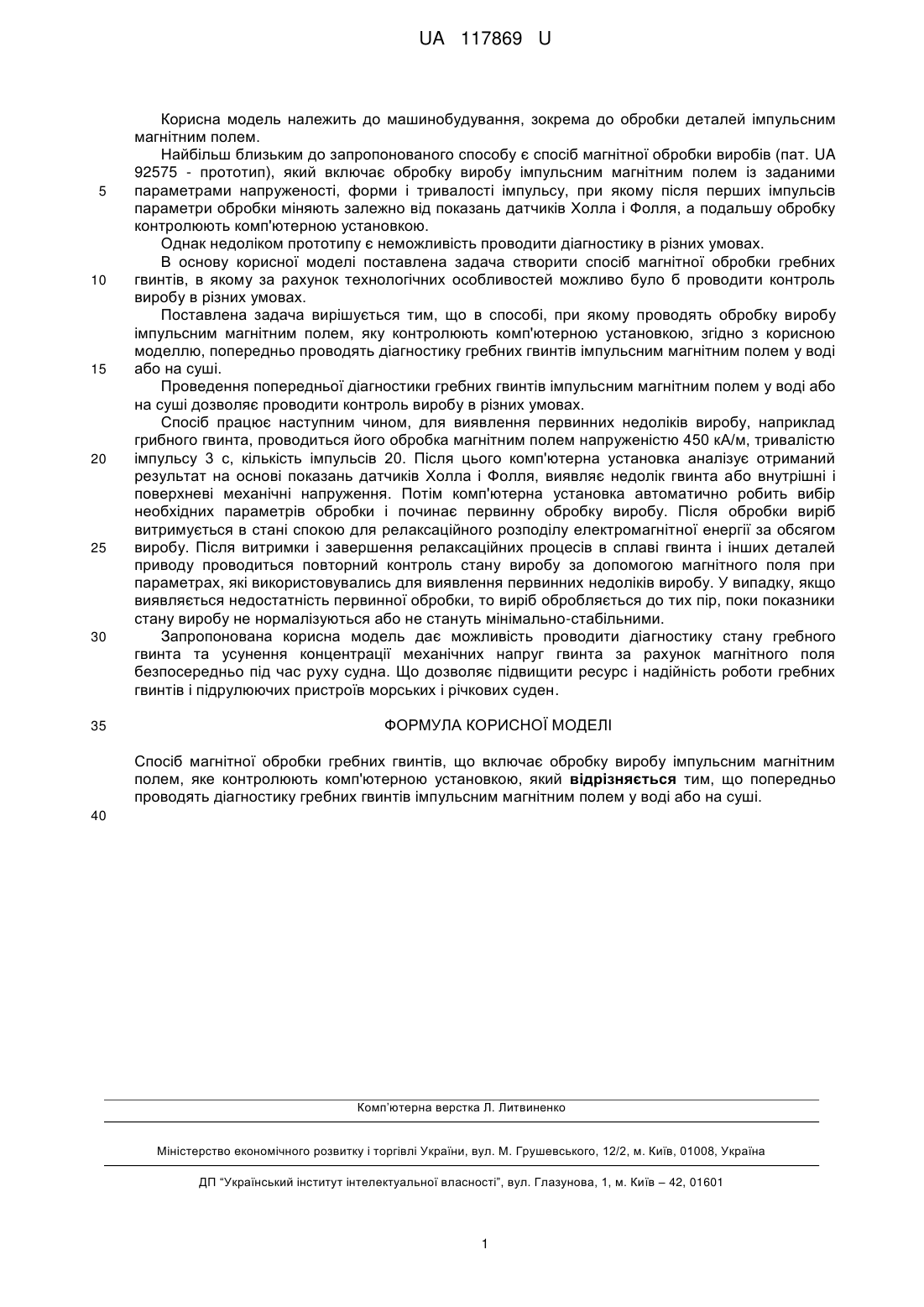

Реферат: Спосіб магнітної обробки гребних гвинтів включає обробку виробу імпульсним магнітним полем, яке контролюють комп'ютерною установкою. Попередньо проводять діагностику гребних гвинтів імпульсним магнітним полем у воді або на суші. UA 117869 U (12) UA 117869 U UA 117869 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудування, зокрема до обробки деталей імпульсним магнітним полем. Найбільш близьким до запропонованого способу є спосіб магнітної обробки виробів (пат. UA 92575 - прототип), який включає обробку виробу імпульсним магнітним полем із заданими параметрами напруженості, форми і тривалості імпульсу, при якому після перших імпульсів параметри обробки міняють залежно від показань датчиків Холла і Фолля, а подальшу обробку контролюють комп'ютерною установкою. Однак недоліком прототипу є неможливість проводити діагностику в різних умовах. В основу корисної моделі поставлена задача створити спосіб магнітної обробки гребних гвинтів, в якому за рахунок технологічних особливостей можливо було б проводити контроль виробу в різних умовах. Поставлена задача вирішується тим, що в способі, при якому проводять обробку виробу імпульсним магнітним полем, яку контролюють комп'ютерною установкою, згідно з корисною моделлю, попередньо проводять діагностику гребних гвинтів імпульсним магнітним полем у воді або на суші. Проведення попередньої діагностики гребних гвинтів імпульсним магнітним полем у воді або на суші дозволяє проводити контроль виробу в різних умовах. Спосіб працює наступним чином, для виявлення первинних недоліків виробу, наприклад грибного гвинта, проводиться його обробка магнітним полем напруженістю 450 кА/м, тривалістю імпульсу 3 с, кількість імпульсів 20. Після цього комп'ютерна установка аналізує отриманий результат на основі показань датчиків Холла і Фолля, виявляє недолік гвинта або внутрішні і поверхневі механічні напруження. Потім комп'ютерна установка автоматично робить вибір необхідних параметрів обробки і починає первинну обробку виробу. Після обробки виріб витримується в стані спокою для релаксаційного розподілу електромагнітної енергії за обсягом виробу. Після витримки і завершення релаксаційних процесів в сплаві гвинта і інших деталей приводу проводиться повторний контроль стану виробу за допомогою магнітного поля при параметрах, які використовувались для виявлення первинних недоліків виробу. У випадку, якщо виявляється недостатність первинної обробки, то виріб обробляється до тих пір, поки показники стану виробу не нормалізуються або не стануть мінімально-стабільними. Запропонована корисна модель дає можливість проводити діагностику стану гребного гвинта та усунення концентрації механічних напруг гвинта за рахунок магнітного поля безпосередньо під час руху судна. Що дозволяє підвищити ресурс і надійність роботи гребних гвинтів і підрулюючих пристроїв морських і річкових суден. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб магнітної обробки гребних гвинтів, що включає обробку виробу імпульсним магнітним полем, яке контролюють комп'ютерною установкою, який відрізняється тим, що попередньо проводять діагностику гребних гвинтів імпульсним магнітним полем у воді або на суші. 40 Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
