Спосіб магнітної обробки виробів

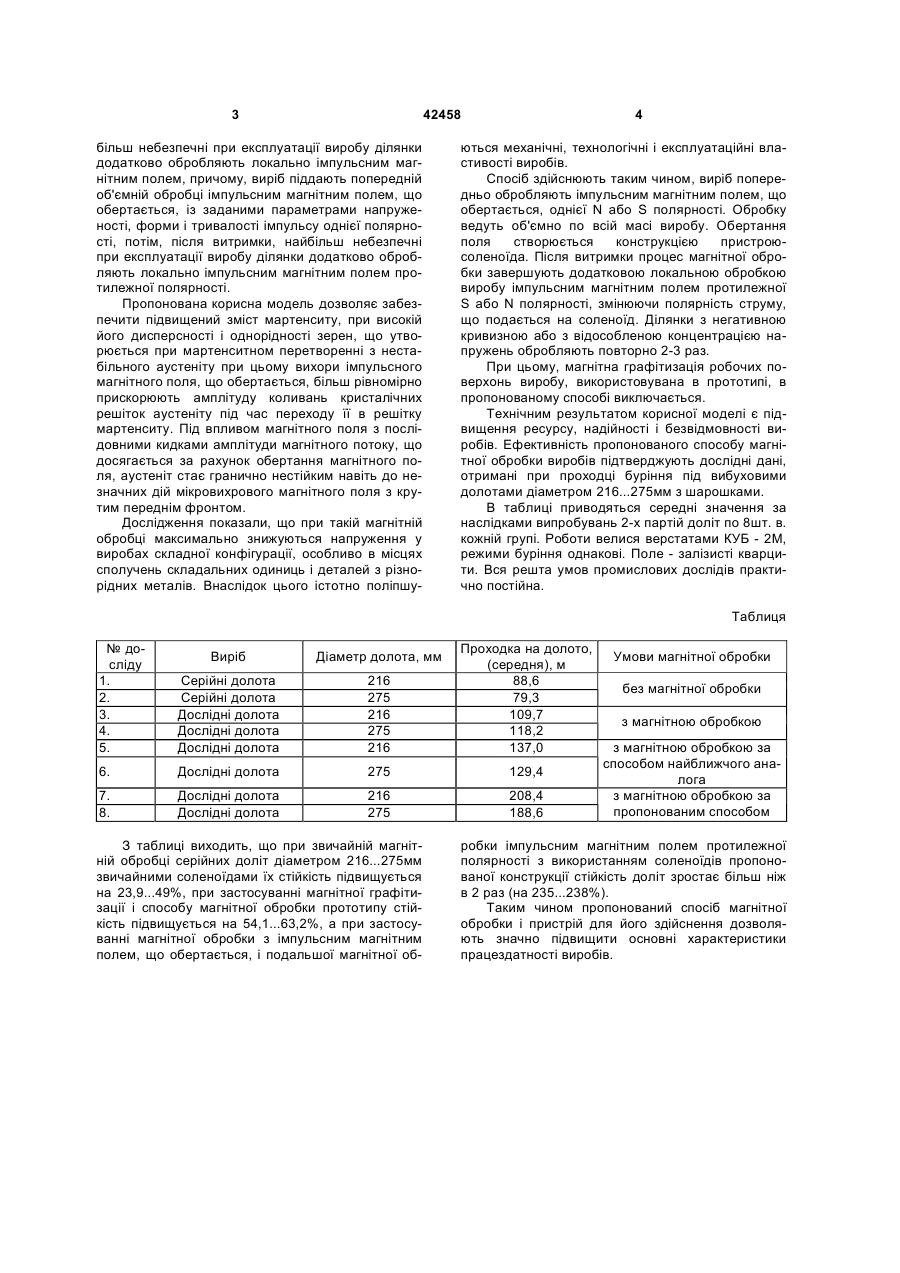

Спосіб магнітної обробки виробів, що включає попередню об'ємну обробку виробу імпульсним магнітним полем із заданими параметрами напру 3 42458 більш небезпечні при експлуатації виробу ділянки додатково обробляють локально імпульсним магнітним полем, причому, виріб піддають попередній об'ємній обробці імпульсним магнітним полем, що обертається, із заданими параметрами напруженості, форми і тривалості імпульсу однієї полярності, потім, після витримки, найбільш небезпечні при експлуатації виробу ділянки додатково обробляють локально імпульсним магнітним полем протилежної полярності. Пропонована корисна модель дозволяє забезпечити підвищений зміст мартенситу, при високій його дисперсності і однорідності зерен, що утворюється при мартенситном перетворенні з нестабільного аустеніту при цьому вихори імпульсного магнітного поля, що обертається, більш рівномірно прискорюють амплітуду коливань кристалічних решіток аустеніту під час переходу її в решітку мартенситу. Під впливом магнітного поля з послідовними кидками амплітуди магнітного потоку, що досягається за рахунок обертання магнітного поля, аустеніт стає гранично нестійким навіть до незначних дій мікровихрового магнітного поля з крутим переднім фронтом. Дослідження показали, що при такій магнітній обробці максимально знижуються напруження у виробах складної конфігурації, особливо в місцях сполучень складальних одиниць і деталей з різнорідних металів. Внаслідок цього істотно поліпшу 4 ються механічні, технологічні і експлуатаційні властивості виробів. Спосіб здійснюють таким чином, виріб попередньо обробляють імпульсним магнітним полем, що обертається, однієї N або S полярності. Обробку ведуть об'ємно по всій масі виробу. Обертання поля створюється конструкцією пристроюсоленоїда. Після витримки процес магнітної обробки завершують додатковою локальною обробкою виробу імпульсним магнітним полем протилежної S або N полярності, змінюючи полярність струму, що подається на соленоїд. Ділянки з негативною кривизною або з відособленою концентрацією напружень обробляють повторно 2-3 раз. При цьому, магнітна графітизація робочих поверхонь виробу, використовувана в прототипі, в пропонованому способі виключається. Технічним результатом корисної моделі є підвищення ресурсу, надійності і безвідмовності виробів. Ефективність пропонованого способу магнітної обробки виробів підтверджують дослідні дані, отримані при проходці буріння під вибуховими долотами діаметром 216...275мм з шарошками. В таблиці приводяться середні значення за наслідками випробувань 2-х партій доліт по 8шт. в. кожній групі. Роботи велися верстатами КУБ - 2М, режими буріння однакові. Поле - залізисті кварцити. Вся решта умов промислових дослідів практично постійна. Таблиця № досліду 1. 2. 3. 4. 5. Виріб Діаметр долота, мм Серійні долота Серійні долота Дослідні долота Дослідні долота Дослідні долота 216 275 216 275 216 Проходка на долото, (середня), м 88,6 79,3 109,7 118,2 137,0 6. Дослідні долота 275 129,4 7. 8. Дослідні долота Дослідні долота 216 275 208,4 188,6 З таблиці виходить, що при звичайній магнітній обробці серійних доліт діаметром 216...275мм звичайними соленоїдами їх стійкість підвищується на 23,9...49%, при застосуванні магнітної графітизації і способу магнітної обробки прототипу стійкість підвищується на 54,1...63,2%, а при застосуванні магнітної обробки з імпульсним магнітним полем, що обертається, і подальшої магнітної об Умови магнітної обробки без магнітної обробки з магнітною обробкою з магнітною обробкою за способом найближчого аналога з магнітною обробкою за пропонованим способом робки імпульсним магнітним полем протилежної полярності з використанням соленоїдів пропонованої конструкції стійкість доліт зростає більш ніж в 2 раз (на 235...238%). Таким чином пропонований спосіб магнітної обробки і пристрій для його здійснення дозволяють значно підвищити основні характеристики працездатності виробів. 5 Комп’ютерна верстка О. Рябко 42458 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
