Спосіб нанесення покриття на електроізоляційну трубку

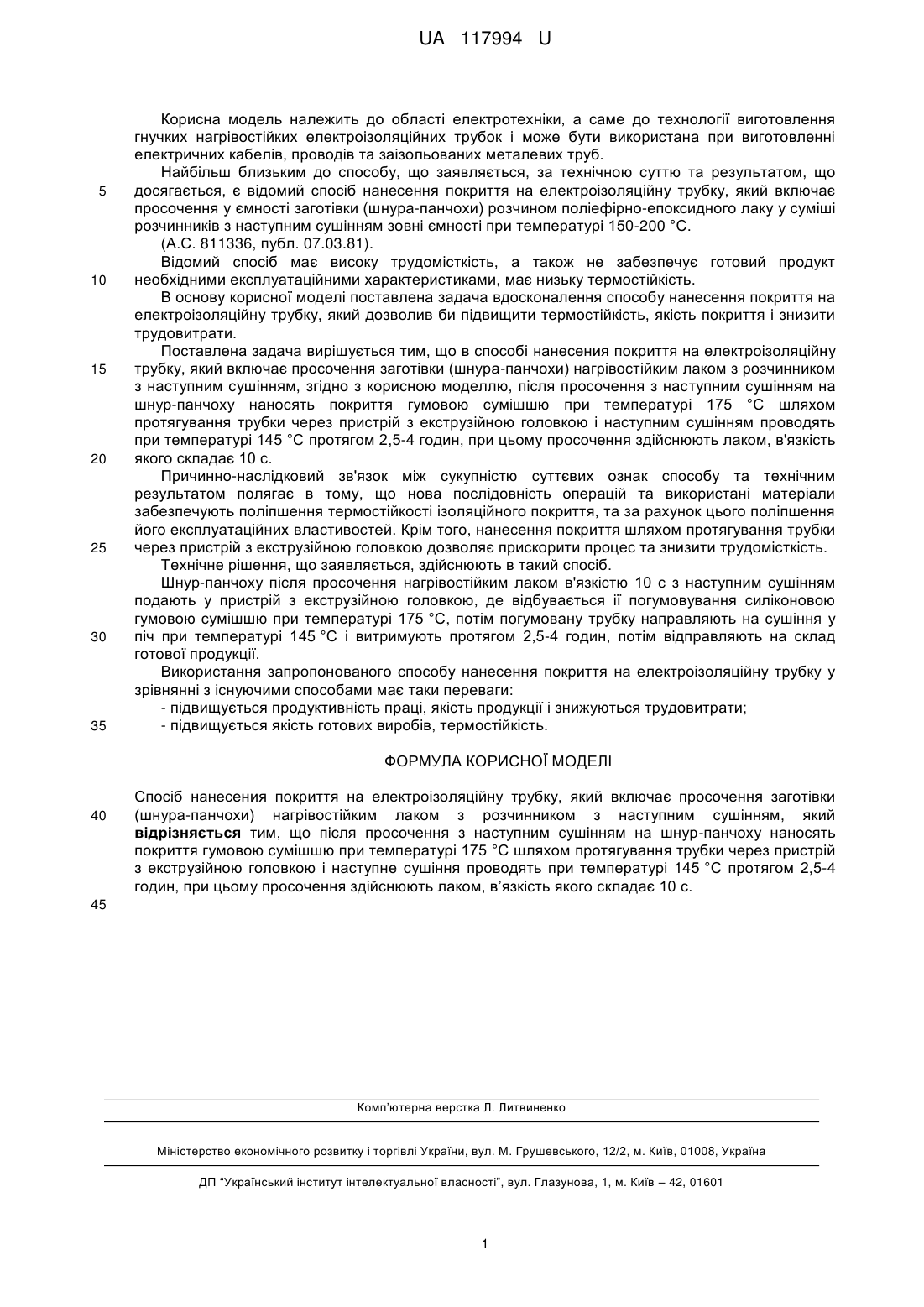

Реферат: Спосіб нанесения покриття на електроізоляційну трубку включає просочення заготівки (шнурапанчохи) нагрівостійким лаком з розчинником з наступним сушінням. Після просочення з наступним сушінням на шнур-панчоху наносять покриття гумовою сумішшю при температурі 175 °C шляхом протягування трубки через пристрій з екструзійною головкою і наступне сушіння проводять при температурі 145 °C протягом 2,5-4 годин. Просочення здійснюють лаком, в’язкість якого складає 10 с. UA 117994 U (54) СПОСІБ НАНЕСЕННЯ ПОКРИТТЯ НА ЕЛЕКТРОІЗОЛЯЦІЙНУ ТРУБКУ UA 117994 U UA 117994 U 5 10 15 20 25 30 35 Корисна модель належить до області електротехніки, а саме до технології виготовлення гнучких нагрівостійких електроізоляційних трубок і може бути використана при виготовленні електричних кабелів, проводів та заізольованих металевих труб. Найбільш близьким до способу, що заявляється, за технічною суттю та результатом, що досягається, є відомий спосіб нанесення покриття на електроізоляційну трубку, який включає просочення у ємності заготівки (шнура-панчохи) розчином поліефірно-епоксидного лаку у суміші розчинників з наступним сушінням зовні ємності при температурі 150-200 °C. (А.С. 811336, публ. 07.03.81). Відомий спосіб має високу трудомісткість, а також не забезпечує готовий продукт необхідними експлуатаційними характеристиками, має низьку термостійкість. В основу корисної моделі поставлена задача вдосконалення способу нанесення покриття на електроізоляційну трубку, який дозволив би підвищити термостійкість, якість покриття і знизити трудовитрати. Поставлена задача вирішується тим, що в способі нанесения покриття на електроізоляційну трубку, який включає просочення заготівки (шнура-панчохи) нагрівостійким лаком з розчинником з наступним сушінням, згідно з корисною моделлю, після просочення з наступним сушінням на шнур-панчоху наносять покриття гумовою сумішшю при температурі 175 °С шляхом протягування трубки через пристрій з екструзійною головкою і наступним сушінням проводять при температурі 145 °C протягом 2,5-4 годин, при цьому просочення здійснюють лаком, в'язкість якого складає 10 с. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак способу та технічним результатом полягає в тому, що нова послідовність операцій та використані матеріали забезпечують поліпшення термостійкості ізоляційного покриття, та за рахунок цього поліпшення його експлуатаційних властивостей. Крім того, нанесення покриття шляхом протягування трубки через пристрій з екструзійною головкою дозволяє прискорити процес та знизити трудомісткість. Технічне рішення, що заявляється, здійснюють в такий спосіб. Шнур-панчоху після просочення нагрівостійким лаком в'язкістю 10 с з наступним сушінням подають у пристрій з екструзійною головкою, де відбувається ії погумовування силіконовою гумовою сумішшю при температурі 175 °C, потім погумовану трубку направляють на сушіння у піч при температурі 145 °C і витримують протягом 2,5-4 годин, потім відправляють на склад готової продукції. Використання запропонованого способу нанесення покриття на електроізоляційну трубку у зрівнянні з існуючими способами має таки переваги: - підвищується продуктивність праці, якість продукції і знижуються трудовитрати; - підвищується якість готових виробів, термостійкість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб нанесения покриття на електроізоляційну трубку, який включає просочення заготівки (шнура-панчохи) нагрівостійким лаком з розчинником з наступним сушінням, який відрізняється тим, що після просочення з наступним сушінням на шнур-панчоху наносять покриття гумовою сумішшю при температурі 175 °C шляхом протягування трубки через пристрій з екструзійною головкою і наступне сушіння проводять при температурі 145 °C протягом 2,5-4 годин, при цьому просочення здійснюють лаком, в’язкість якого складає 10 с. 45 Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
