Спосіб встановлення фільтра з гравійною набивкою в свердловині підземного сховища газу

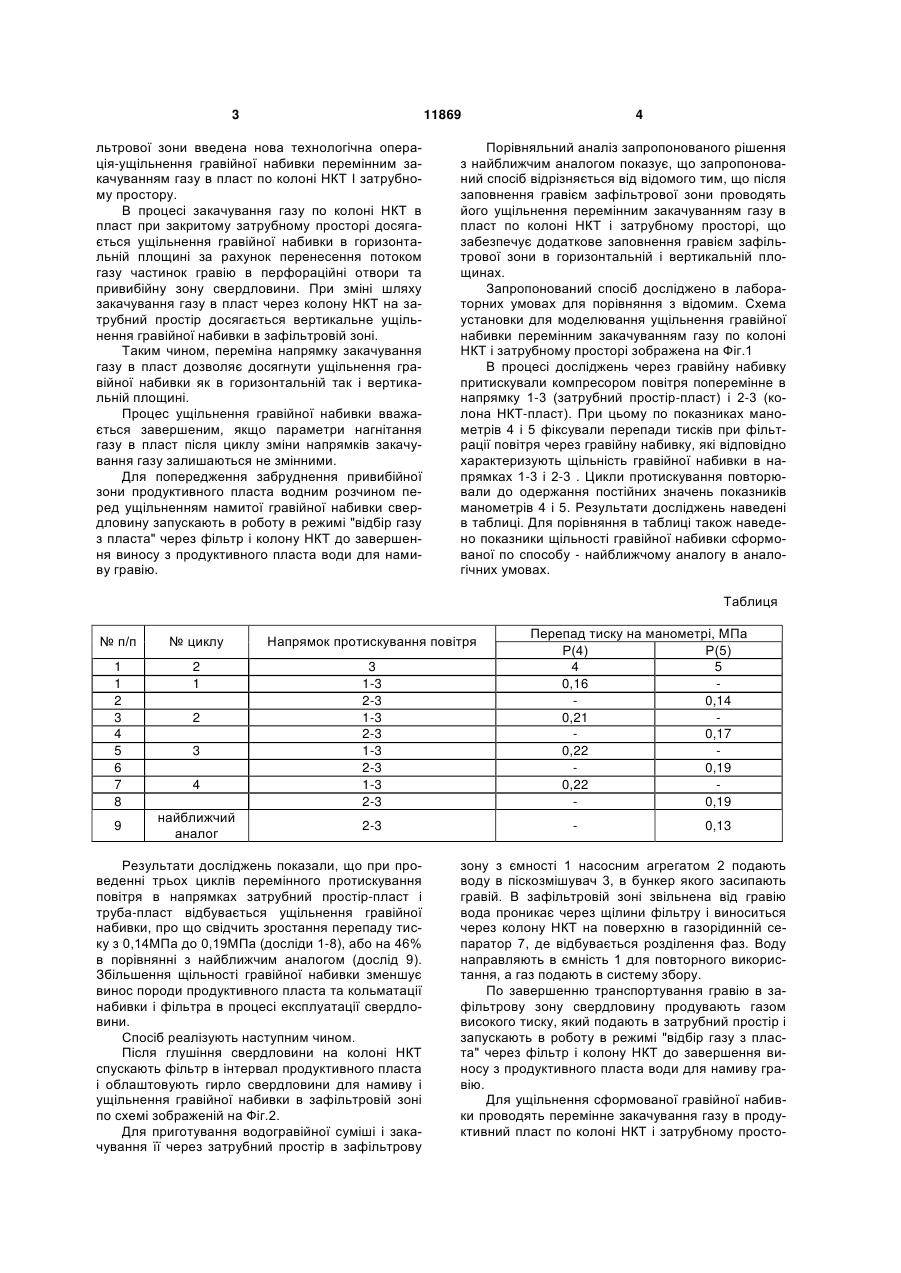

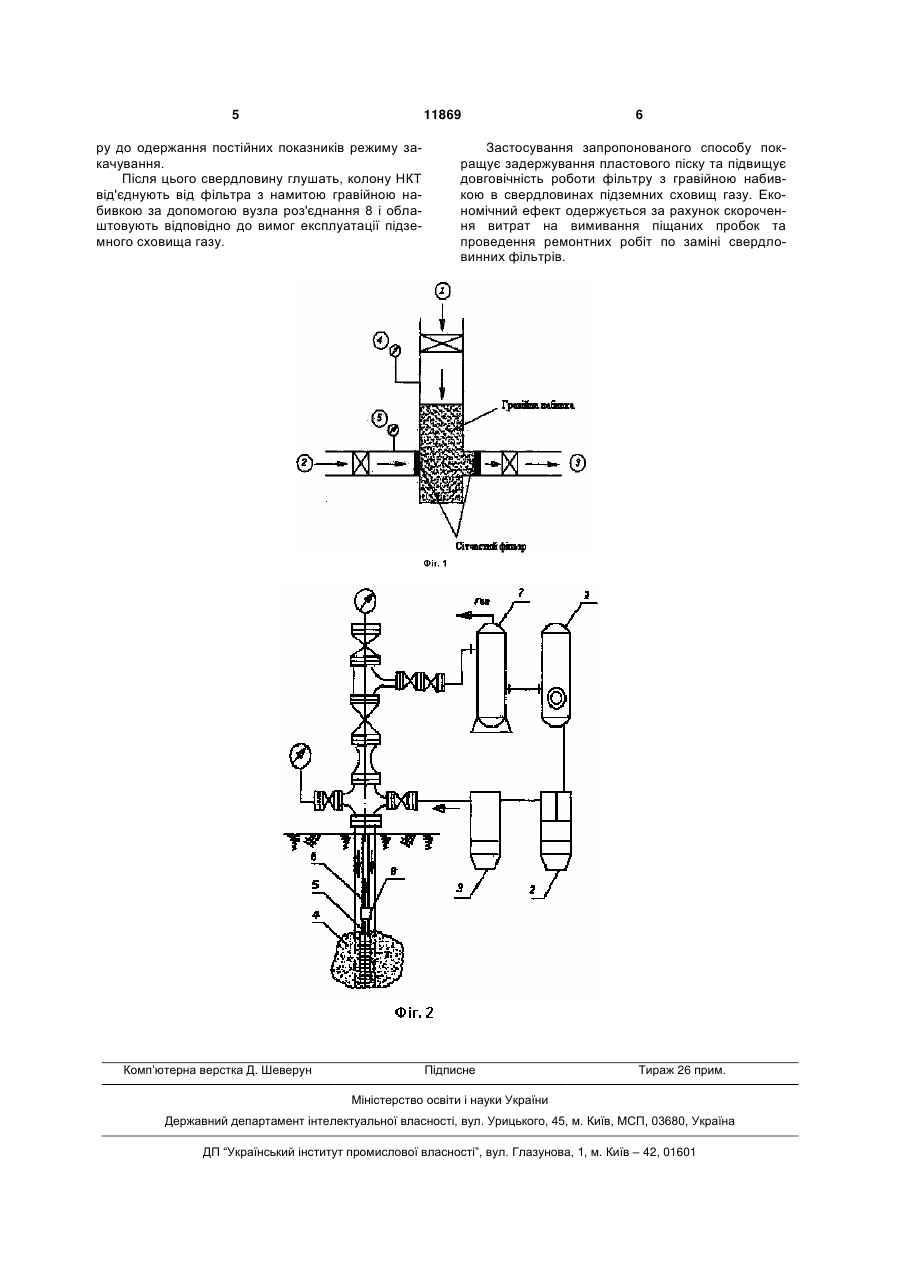

1. Спосіб встановлення фільтра з гравійною набивкою в свердловині підземного сховища газу, 3 11869 льтрової зони введена нова технологічна операція-ущільнення гравійної набивки перемінним закачуванням газу в пласт по колоні НКТ І затрубному простору. В процесі закачування газу по колоні НКТ в пласт при закритому затрубному просторі досягається ущільнення гравійної набивки в горизонтальній площині за рахунок перенесення потоком газу частинок гравію в перфораційні отвори та привибійну зону свердловини. При зміні шляху закачування газу в пласт через колону НКТ на затрубний простір досягається вертикальне ущільнення гравійної набивки в зафільтровій зоні. Таким чином, переміна напрямку закачування газу в пласт дозволяє досягнути ущільнення гравійної набивки як в горизонтальній так і вертикальній площині. Процес ущільнення гравійної набивки вважається завершеним, якщо параметри нагнітання газу в пласт після циклу зміни напрямків закачування газу залишаються не змінними. Для попередження забруднення привибійної зони продуктивного пласта водним розчином перед ущільненням намитої гравійної набивки свердловину запускають в роботу в режимі "відбір газу з пласта" через фільтр і колону НКТ до завершення виносу з продуктивного пласта води для намиву гравію. 4 Порівняльний аналіз запропонованого рішення з найближчим аналогом показує, що запропонований спосіб відрізняється від відомого тим, що після заповнення гравієм зафільтрової зони проводять його ущільнення перемінним закачуванням газу в пласт по колоні НКТ і затрубному просторі, що забезпечує додаткове заповнення гравієм зафільтрової зони в горизонтальній і вертикальній площинах. Запропонований спосіб досліджено в лабораторних умовах для порівняння з відомим. Схема установки для моделювання ущільнення гравійної набивки перемінним закачуванням газу по колоні НКТ і затрубному просторі зображена на Фіг.1 В процесі досліджень через гравійну набивку притискували компресором повітря поперемінне в напрямку 1-3 (затрубний простір-пласт) і 2-3 (колона НКТ-пласт). При цьому по показниках манометрів 4 і 5 фіксували перепади тисків при фільтрації повітря через гравійну набивку, які відповідно характеризують щільність гравійної набивки в напрямках 1-3 і 2-3 . Цикли протискування повторювали до одержання постійних значень показників манометрів 4 і 5. Результати досліджень наведені в таблиці. Для порівняння в таблиці також наведено показники щільності гравійної набивки сформованої по способу - найближчому аналогу в аналогічних умовах. Таблиця № п/п № циклу Напрямок протискування повітря 1 1 2 3 4 5 6 7 8 2 1 3 1-3 2-3 1-3 2-3 1-3 2-3 1-3 2-3 9 2 3 4 найближчий аналог 2-3 Результати досліджень показали, що при проведенні трьох циклів перемінного протискування повітря в напрямках затрубний простір-пласт і труба-пласт відбувається ущільнення гравійної набивки, про що свідчить зростання перепаду тиску з 0,14МПа до 0,19МПа (досліди 1-8), або на 46% в порівнянні з найближчим аналогом (дослід 9). Збільшення щільності гравійної набивки зменшує винос породи продуктивного пласта та кольматації набивки і фільтра в процесі експлуатації свердловини. Спосіб реалізують наступним чином. Після глушіння свердловини на колоні НКТ спускають фільтр в інтервал продуктивного пласта і облаштовують гирло свердловини для намиву і ущільнення гравійної набивки в зафільтровій зоні по схемі зображеній на Фіг.2. Для приготування водогравійної суміші і закачування її через затрубний простір в зафільтрову Перепад тиску на манометрі, МПа Р(4) Р(5) 4 5 0,16 0,14 0,21 0,17 0,22 0,19 0,22 0,19 0,13 зону з ємності 1 насосним агрегатом 2 подають воду в піскозмішувач 3, в бункер якого засипають гравій. В зафільтровій зоні звільнена від гравію вода проникає через щілини фільтру і виноситься через колону НКТ на поверхню в газорідинній сепаратор 7, де відбувається розділення фаз. Воду направляють в ємність 1 для повторного використання, а газ подають в систему збору. По завершенню транспортування гравію в зафільтрову зону свердловину продувають газом високого тиску, який подають в затрубний простір і запускають в роботу в режимі "відбір газу з пласта" через фільтр і колону НКТ до завершення виносу з продуктивного пласта води для намиву гравію. Для ущільнення сформованої гравійної набивки проводять перемінне закачування газу в продуктивний пласт по колоні НКТ і затрубному просто 5 11869 ру до одержання постійних показників режиму закачування. Після цього свердловину глушать, колону НКТ від'єднують від фільтра з намитою гравійною набивкою за допомогою вузла роз'єднання 8 і облаштовують відповідно до вимог експлуатації підземного сховища газу. Комп’ютерна верстка Д. Шеверун 6 Застосування запропонованого способу покращує задержування пластового піску та підвищує довговічність роботи фільтру з гравійною набивкою в свердловинах підземних сховищ газу. Економічний ефект одержується за рахунок скорочення витрат на вимивання піщаних пробок та проведення ремонтних робіт по заміні свердловинних фільтрів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
