Спосіб отримання композиційного гранульованого гумінового сорбенту на мінеральному носії для видалення важких металів з води

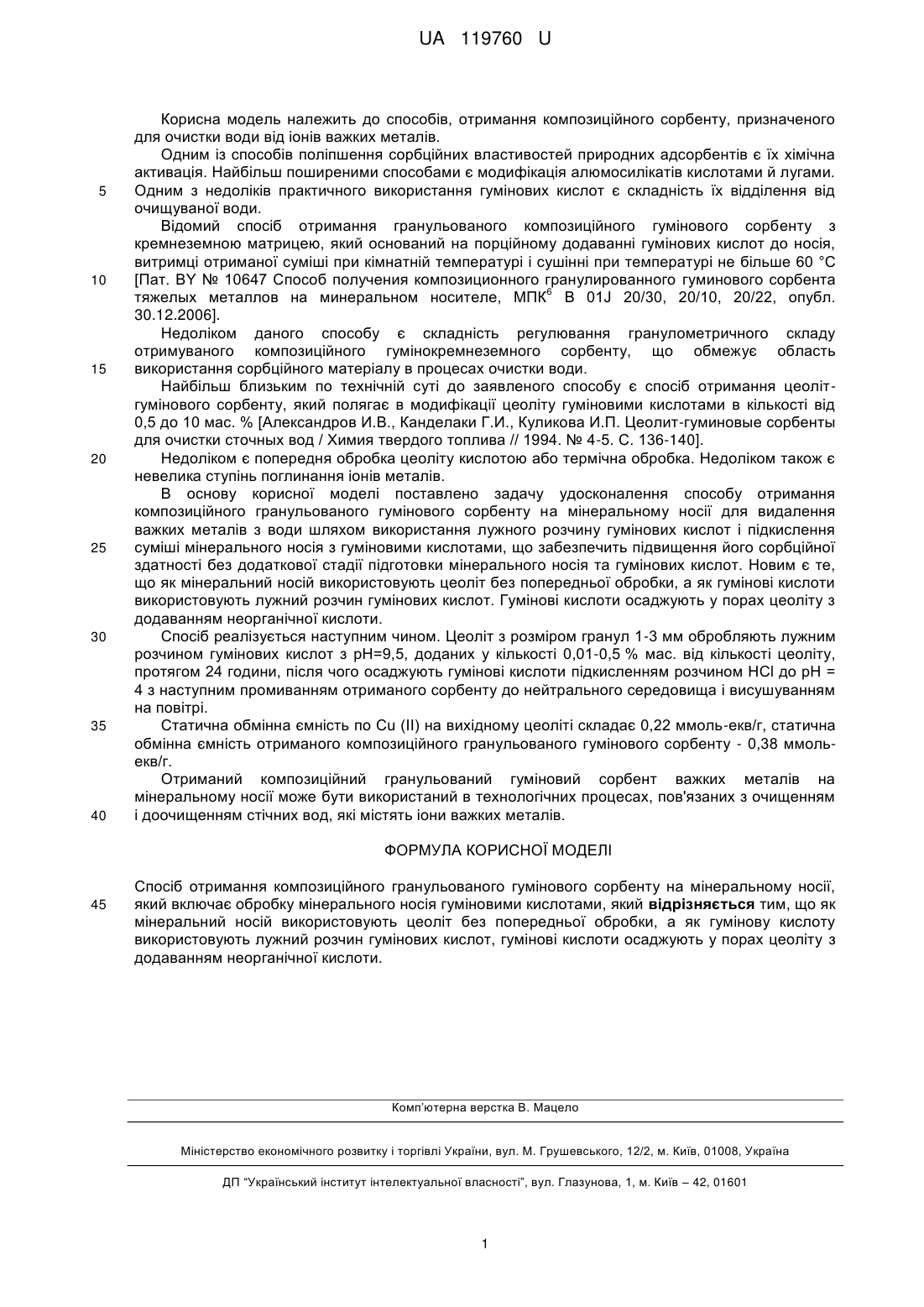

Реферат: Спосіб отримання композиційного гранульованого гумінового сорбенту на мінеральному носії, який включає обробку мінерального носія гуміновими кислотами. Як мінеральний носій використовують цеоліт без попередньої обробки, а як гумінові кислоти використовують лужний розчин гумінових кислот. Гумінові кислоти осаджують у порах цеоліту з додаванням неорганічної кислоти. UA 119760 U (12) UA 119760 U UA 119760 U 5 10 15 20 25 30 35 40 Корисна модель належить до способів, отримання композиційного сорбенту, призначеного для очистки води від іонів важких металів. Одним із способів поліпшення сорбційних властивостей природних адсорбентів є їх хімічна активація. Найбільш поширеними способами є модифікація алюмосилікатів кислотами й лугами. Одним з недоліків практичного використання гумінових кислот є складність їх відділення від очищуваної води. Відомий спосіб отримання гранульованого композиційного гумінового сорбенту з кремнеземною матрицею, який оснований на порційному додаванні гумінових кислот до носія, витримці отриманої суміші при кімнатній температурі і сушінні при температурі не більше 60 °C [Пат. BY № 10647 Способ получения композиционного гранулированного гуминового сорбента 6 тяжелых металлов на минеральном носителе, МПК В 01J 20/30, 20/10, 20/22, опубл. 30.12.2006]. Недоліком даного способу є складність регулювання гранулометричного складу отримуваного композиційного гумінокремнеземного сорбенту, що обмежує область використання сорбційного матеріалу в процесах очистки води. Найбільш близьким по технічній суті до заявленого способу є спосіб отримання цеолітгумінового сорбенту, який полягає в модифікації цеоліту гуміновими кислотами в кількості від 0,5 до 10 мас. % [Александров И.В., Канделаки Г.И., Куликова И.П. Цеолит-гуминовые сорбенты для очистки сточных вод / Химия твердого топлива // 1994. № 4-5. С. 136-140]. Недоліком є попередня обробка цеоліту кислотою або термічна обробка. Недоліком також є невелика ступінь поглинання іонів металів. В основу корисної моделі поставлено задачу удосконалення способу отримання композиційного гранульованого гумінового сорбенту на мінеральному носії для видалення важких металів з води шляхом використання лужного розчину гумінових кислот і підкислення суміші мінерального носія з гуміновими кислотами, що забезпечить підвищення його сорбційної здатності без додаткової стадії підготовки мінерального носія та гумінових кислот. Новим є те, що як мінеральний носій використовують цеоліт без попередньої обробки, а як гумінові кислоти використовують лужний розчин гумінових кислот. Гумінові кислоти осаджують у порах цеоліту з додаванням неорганічної кислоти. Спосіб реалізується наступним чином. Цеоліт з розміром гранул 1-3 мм обробляють лужним розчином гумінових кислот з pH=9,5, доданих у кількості 0,01-0,5 % мас. від кількості цеоліту, протягом 24 години, після чого осаджують гумінові кислоти підкисленням розчином НСl до рН = 4 з наступним промиванням отриманого сорбенту до нейтрального середовища і висушуванням на повітрі. Статична обмінна ємність по Сu (II) на вихідному цеоліті складає 0,22 ммоль-екв/г, статична обмінна ємність отриманого композиційного гранульованого гумінового сорбенту - 0,38 ммольекв/г. Отриманий композиційний гранульований гуміновий сорбент важких металів на мінеральному носії може бути використаний в технологічних процесах, пов'язаних з очищенням і доочищенням стічних вод, які містять іони важких металів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб отримання композиційного гранульованого гумінового сорбенту на мінеральному носії, який включає обробку мінерального носія гуміновими кислотами, який відрізняється тим, що як мінеральний носій використовують цеоліт без попередньої обробки, а як гумінову кислоту використовують лужний розчин гумінових кислот, гумінові кислоти осаджують у порах цеоліту з додаванням неорганічної кислоти. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
