Спосіб безперервного контролю зміни магнітної проникності рідкої суспензії, що рухається по трубопроводу

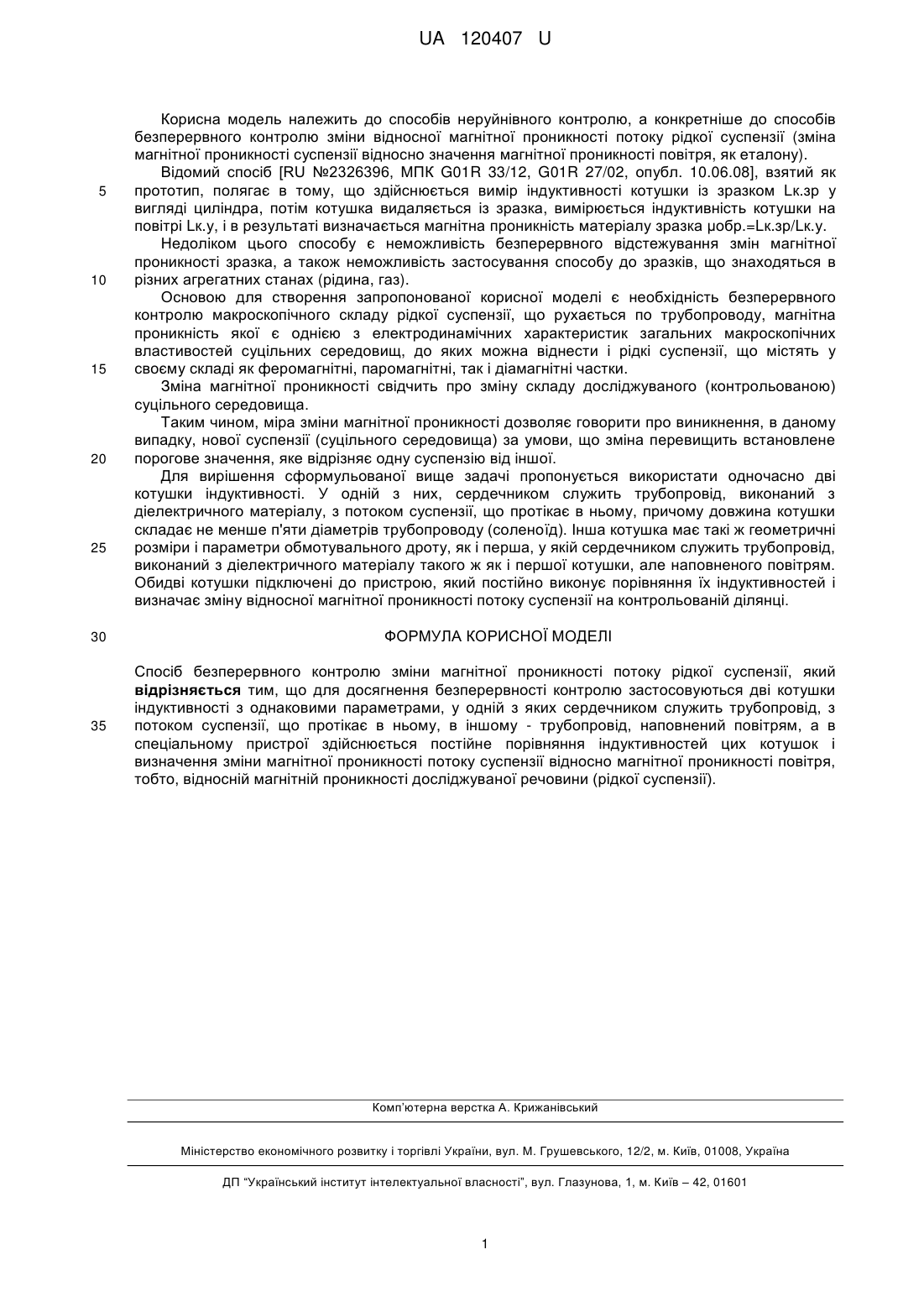

Реферат: UA 120407 U UA 120407 U 5 10 15 20 25 30 35 Корисна модель належить до способів неруйнівного контролю, а конкретніше до способів безперервного контролю зміни відносної магнітної проникності потоку рідкої суспензії (зміна магнітної проникності суспензії відносно значення магнітної проникності повітря, як еталону). Відомий спосіб [RU №2326396, МПК G01R 33/12, G01R 27/02, опубл. 10.06.08], взятий як прототип, полягає в тому, що здійснюється вимір індуктивності котушки із зразком Lк.зр у вигляді циліндра, потім котушка видаляється із зразка, вимірюється індуктивність котушки на повітрі Lк.у, і в результаті визначається магнітна проникність матеріалу зразка μобр.=Lк.зр/Lк.у. Недоліком цього способу є неможливість безперервного відстежування змін магнітної проникності зразка, а також неможливість застосування способу до зразків, що знаходяться в різних агрегатних станах (рідина, газ). Основою для створення запропонованої корисної моделі є необхідність безперервного контролю макроскопічного складу рідкої суспензії, що рухається по трубопроводу, магнітна проникність якої є однією з електродинамічних характеристик загальних макроскопічних властивостей суцільних середовищ, до яких можна віднести і рідкі суспензії, що містять у своєму складі як феромагнітні, паромагнітні, так і діамагнітні частки. Зміна магнітної проникності свідчить про зміну складу досліджуваного (контрольованою) суцільного середовища. Таким чином, міра зміни магнітної проникності дозволяє говорити про виникнення, в даному випадку, нової суспензії (суцільного середовища) за умови, що зміна перевищить встановлене порогове значення, яке відрізняє одну суспензію від іншої. Для вирішення сформульованої вище задачі пропонується використати одночасно дві котушки індуктивності. У одній з них, сердечником служить трубопровід, виконаний з діелектричного матеріалу, з потоком суспензії, що протікає в ньому, причому довжина котушки складає не менше п'яти діаметрів трубопроводу (соленоїд). Інша котушка має такі ж геометричні розміри і параметри обмотувального дроту, як і перша, у якій сердечником служить трубопровід, виконаний з діелектричного матеріалу такого ж як і першої котушки, але наповненого повітрям. Обидві котушки підключені до пристрою, який постійно виконує порівняння їх індуктивностей і визначає зміну відносної магнітної проникності потоку суспензії на контрольованій ділянці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб безперервного контролю зміни магнітної проникності потоку рідкої суспензії, який відрізняється тим, що для досягнення безперервності контролю застосовуються дві котушки індуктивності з однаковими параметрами, у одній з яких сердечником служить трубопровід, з потоком суспензії, що протікає в ньому, в іншому - трубопровід, наповнений повітрям, а в спеціальному пристрої здійснюється постійне порівняння індуктивностей цих котушок і визначення зміни магнітної проникності потоку суспензії відносно магнітної проникності повітря, тобто, відносній магнітній проникності досліджуваної речовини (рідкої суспензії). Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
