Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газових середовищ
Номер патенту: 61953
Опубліковано: 10.08.2011
Автори: Скрипник Ігор Гаврилович, Артеммчук Петро Юрійович, Гаращенко Вячеслав Іванович, Гурин Василь Арсентійович
Формула / Реферат
Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газоподібних середовищ шляхом визначення ступеня очистки за відносною зміною індуктивності електричних котушок, через які проходить середовище, що очищується, з'єднаних між собою за схемою електричного моста Максвела, а з приладом вимірювання диференціально, який відрізняється тим, що корпус фільтра і виносних датчиків визначення індуктивності фільтруючого середовища заземлюють від впливу зовнішніх електростатичних полів.
Текст

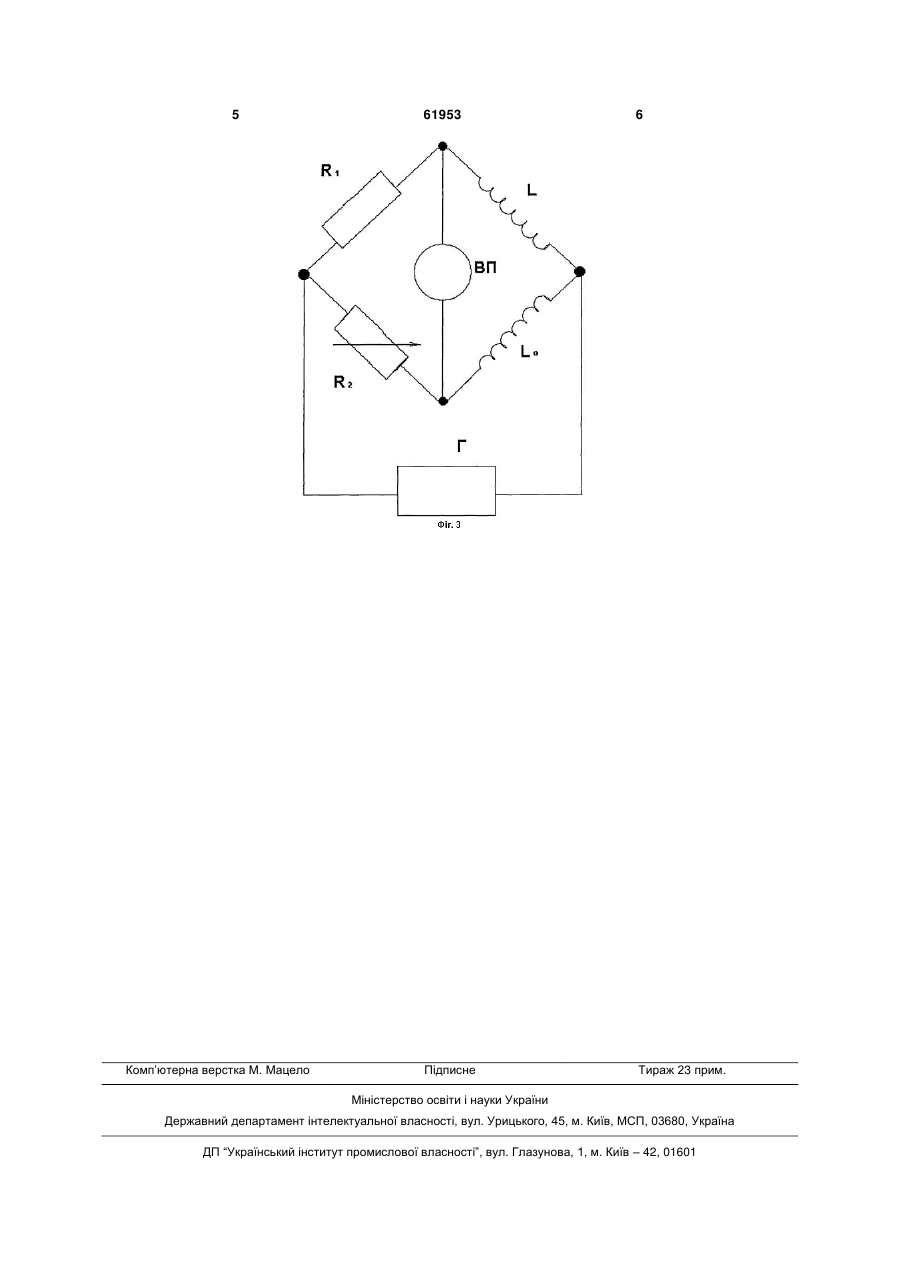

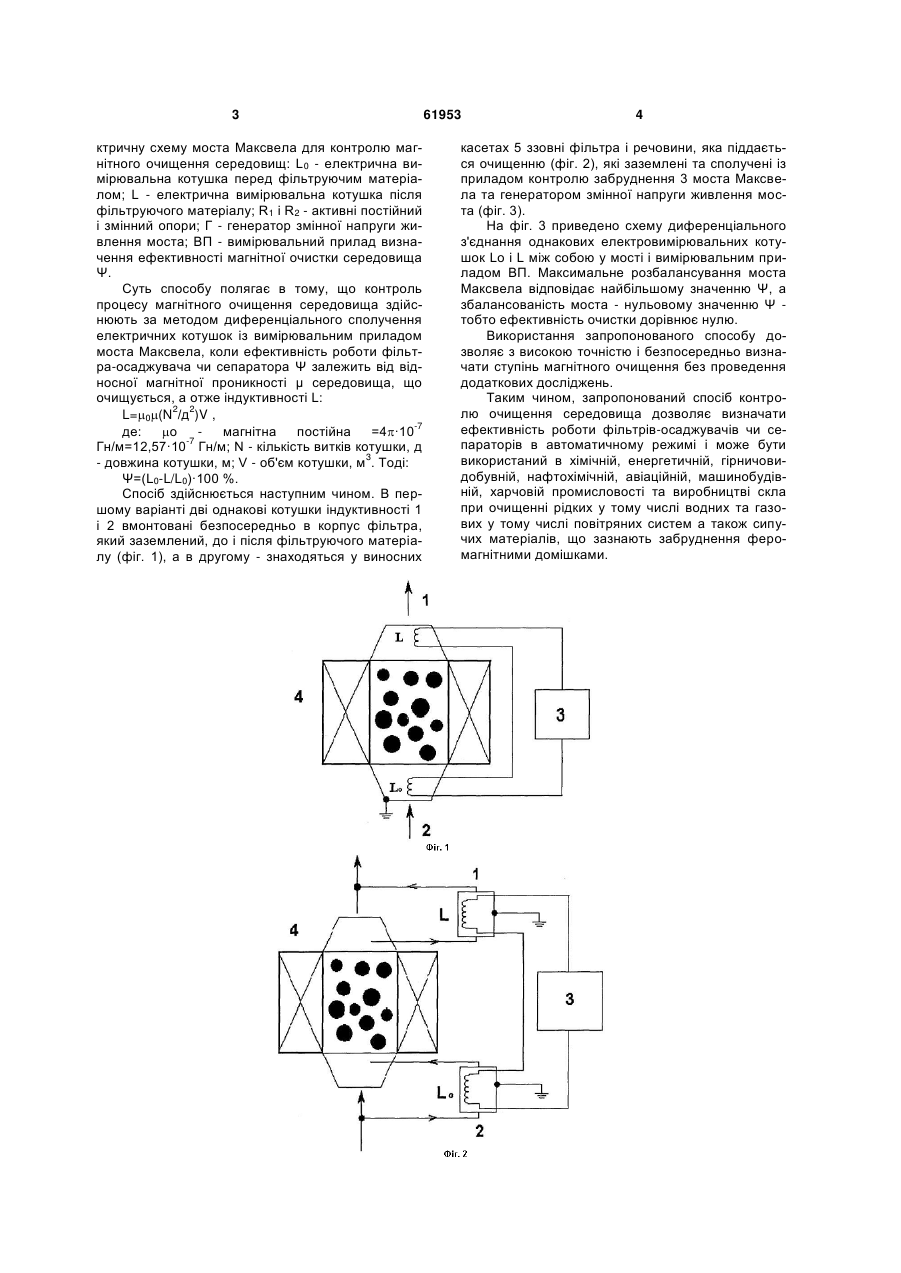

Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газо 3 ктричну схему моста Максвела для контролю магнітного очищення середовищ: L0 - електрична вимірювальна котушка перед фільтруючим матеріалом; L - електрична вимірювальна котушка після фільтруючого матеріалу; R1 і R2 - активні постійний і змінний опори; Г - генератор змінної напруги живлення моста; ВП - вимірювальний прилад визначення ефективності магнітної очистки середовища Ψ. Суть способу полягає в тому, що контроль процесу магнітного очищення середовища здійснюють за методом диференціального сполучення електричних котушок із вимірювальним приладом моста Максвела, коли ефективність роботи фільтра-осаджувача чи сепаратора Ψ залежить від відносної магнітної проникності μ середовища, що очищується, а отже індуктивності L: 2 2 L=0(N /д )V , -7 де: о магнітна постійна =4·10 -7 Гн/м=12,57·10 Гн/м; N - кількість витків котушки, д 3 - довжина котушки, м; V - об'єм котушки, м . Тоді: Ψ=(L0-L/L0)·100 %. Спосіб здійснюється наступним чином. В першому варіанті дві однакові котушки індуктивності 1 і 2 вмонтовані безпосередньо в корпус фільтра, який заземлений, до і після фільтруючого матеріалу (фіг. 1), а в другому - знаходяться у виносних 61953 4 касетах 5 ззовні фільтра і речовини, яка піддається очищенню (фіг. 2), які заземлені та сполучені із приладом контролю забруднення 3 моста Максвела та генератором змінної напруги живлення моста (фіг. 3). На фіг. 3 приведено схему диференціального з'єднання однакових електровимірювальних котушок Lo і L між собою у мості і вимірювальним приладом ВП. Максимальне розбалансування моста Максвела відповідає найбільшому значенню Ψ, а збалансованість моста - нульовому значенню Ψ тобто ефективність очистки дорівнює нулю. Використання запропонованого способу дозволяє з високою точністю і безпосередньо визначати ступінь магнітного очищення без проведення додаткових досліджень. Таким чином, запропонований спосіб контролю очищення середовища дозволяє визначати ефективність роботи фільтрів-осаджувачів чи сепараторів в автоматичному режимі і може бути використаний в хімічній, енергетичній, гірничовидобувній, нафтохімічній, авіаційній, машинобудівній, харчовій промисловості та виробництві скла при очищенні рідких у тому числі водних та газових у тому числі повітряних систем а також сипучих матеріалів, що зазнають забруднення феромагнітними домішками. 5 Комп’ютерна верстка М. Мацело 61953 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for control of process of magnetic removal of ferromagnetic impurities from loose, liquid and gaseous media
Автори англійськоюHuryn Vasyl Arsentiiovych, Skrypnyk Ihor Havrylovych, Haraschenko Viacheslav Ivanovych, Artemchuk Petro Yuriiovych
Назва патенту російськоюСпособ контроля процесса магнитной очистки от ферромагнитных примесей сыпучих, жидких и газообразных сред
Автори російськоюГурин Василий Арсентьевич, Скрипник Игорь Гаврилович, Гаращенко Вячеслав Иванович, Артемчук Петр Юрьевич
МПК / Мітки
МПК: B01D 35/06
Мітки: контролю, рідких, сипучих, домішок, магнітної, феромагнітних, процесу, газових, спосіб, очистки, середовищ
Код посилання
<a href="https://ua.patents.su/3-61953-sposib-kontrolyu-procesu-magnitno-ochistki-vid-feromagnitnikh-domishok-sipuchikh-ridkikh-i-gazovikh-seredovishh.html" target="_blank" rel="follow" title="База патентів України">Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газових середовищ</a>
Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газових середовищ
Номер патенту: 45365
Опубліковано: 10.11.2009
Автори: Гаращенко Вячеслав Іванович, Гаращенко Олексій В'ячеславович, Артемчук Петро Юрійович, Андреєв Олександр Анатолійович, Желюк Олег Миколайович, Клюс Ігор Петрович, Орещук Єгор Євгенович, Шарабура Анатолій Остапович, Скрипник Ігор Гаврилович
МПК: B01D 35/06
Мітки: феромагнітних, рідких, домішок, процесу, середовищ, очистки, магнітної, контролю, газових, спосіб, сипучих
Формула / Реферат:
Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газоподібних середовищ шляхом визначення ступеня очистки за відносною зміною кількості домішок до і після очищення, який відрізняється тим, що ступінь очистки визначають за відносною зміною індуктивності електричних котушок, через які проходить середовище, що очищується, з'єднаних між собою по схемі електричного моста Максвела, а з приладом вимірювання...
Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газових середовищ
Номер патенту: 50398
Опубліковано: 10.06.2010
Автори: Клюс Ігор Петрович, Орещук Єгор Євгенович, Гаращенко Олексій В'ячеславович, Скрипник Ігор Гаврилович, Артеммчук Петро Юрійович, Андреєв Олександр Анатолійович, Шарабура Анатолій Остапович, Гаращенко Вячеслав Іванович, Желюк Олег Миколайович
МПК: B01D 35/00, B01D 35/06
Мітки: рідких, контролю, домішок, спосіб, газових, середовищ, процесу, сипучих, очистки, магнітної, феромагнітних
Формула / Реферат:
Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газоподібних середовищ шляхом визначення ступеня очистки за відносною зміною кількості домішок до і після очищення, який відрізняється тим, що ступінь очистки визначають за відносною зміною питомого опору датчиків, через простір між пластинами яких проходить середовище, що очищується, з'єднаних між собою по схемі електричного моста Уінстона або Кольрауша, а...
Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газових середовищ
Номер патенту: 49775
Опубліковано: 11.05.2010
Автори: Гаращенко Олексій В'ячеславович, Скрипник Ігор Гаврилович, Андреєв Олександр Анатолійович, Гаращенко Вячеслав Іванович, Артемчук Петро Юрійович, Клюс Ігор Петрович, Желюк Олег Миколайович, Шарабура Анатолій Остапович, Орещук Єгор Євгенович
МПК: B01D 35/00, B01D 35/06
Мітки: процесу, магнітної, середовищ, газових, спосіб, рідких, домішок, сипучих, феромагнітних, очистки, контролю
Формула / Реферат:
Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газоподібних середовищ шляхом визначення ступеня очистки за відносною зміною кількості домішок до і після очищення, який відрізняється тим, що ступінь очистки визначають за відносною зміною ємності конденсаторів, через простір між пластинами яких проходить середовище, що очищується, з'єднаних між собою по схемі електричного моста Шеринга, а з приладом...
Спосіб контролю процесу магнітної очистки середовищ і магнітний фільтр-осаджувач для його здійснення
Номер патенту: 85728
Опубліковано: 25.02.2009
Автори: Гаращенко Вячеслав Іванович, Гаращенко Олексій В'ячеславович
МПК: B01D 35/06, B03C 1/00
Мітки: середовищ, процесу, спосіб, магнітної, магнітний, фільтр-осаджувач, контролю, здійснення, очистки
Формула / Реферат:
1. Спосіб контролю процесу магнітної очистки, який включає осадження забруднюючих домішок в об'ємі феромагнітної фільтруючої насадки, намагніченої джерелом магнітного поля, і контроль процесу очистки шляхом визначення ефективності очистки по відносній зміні величини домішок до і після очистки, який відрізняється тим, що ефективність очистки визначають по відносній зміні індуктивності електричної вимірювальної котушки з феромагнітною...
Спосіб магнітної фільтрації малоконцентрованих рідких середовищ
Номер патенту: 59181
Опубліковано: 10.05.2011
Автори: Гаращенко Вячеслав Іванович, Гаращенко Олексій В'ячеславович
МПК: B01D 35/06
Мітки: спосіб, середовищ, рідких, малоконцентрованих, фільтрації, магнітної
Формула / Реферат:
Спосіб магнітної фільтрації малоконцентрованих рідких середовищ, що включає проходження рідкого середовища через довжину L шару пористого фільтраційного матеріалу, намагніченого зовнішнім магнітним полем індукцією В0, зі швидкістю V, який відрізняється тим, що довжину L шару пористого фільтраційного матеріалу встановлюють 0,8-1,0 м, величину індукції В0 зовнішнього магнітного поля встановлюють 0,1-0,12 Тл, швидкість проходження рідкого...
