Пристрій для приготування та видачі газованої рідини

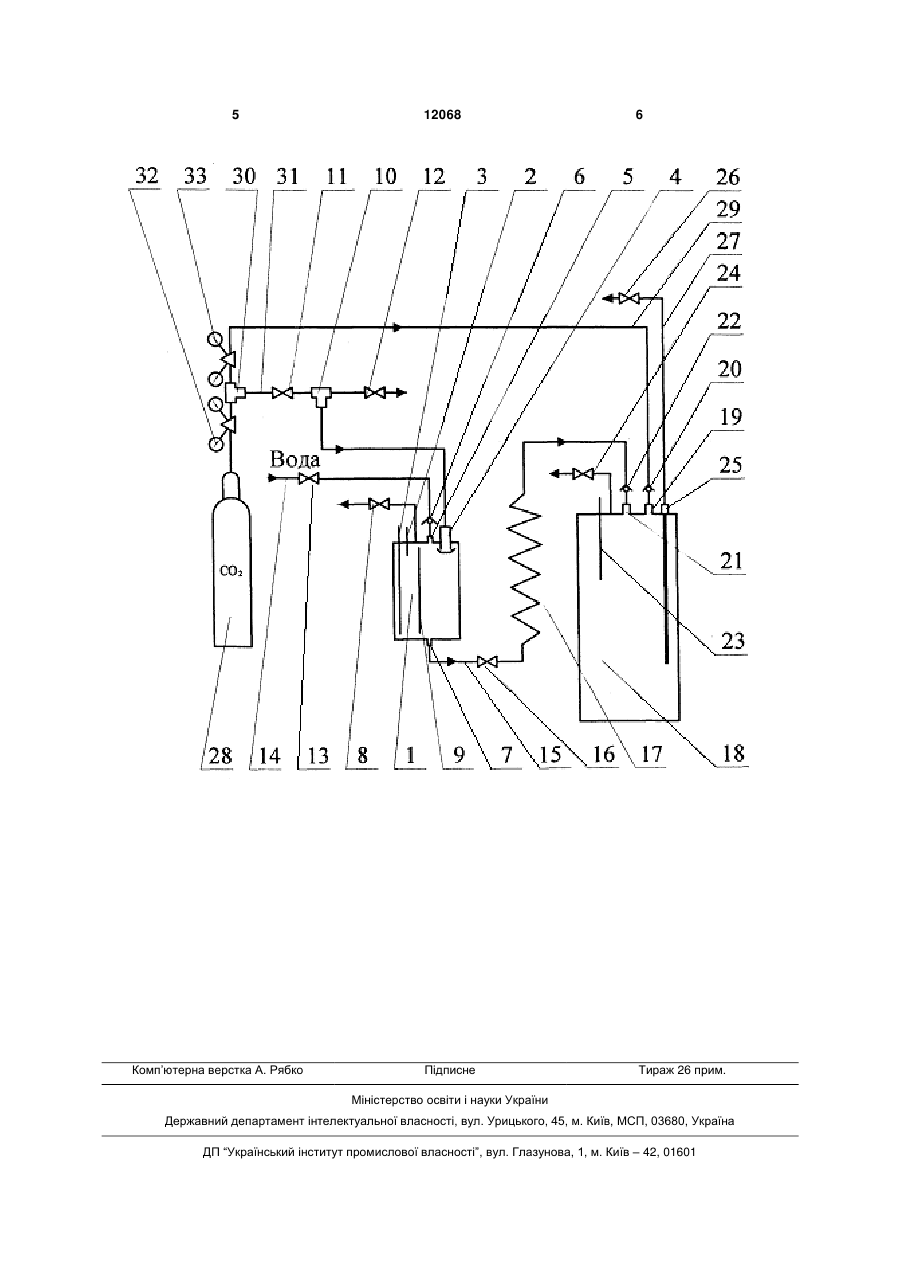

1. Пристрій для приготування та видачі газованої рідини, що містить газонасичувальну 18 та накопичувальну 1 ємності, лінію 14 подачі рідини з джерела подачі рідини у накопичувальну ємність, споряджену охолоджувачем 17 лінію 15 подачі рідини з накопичувальної ємності у газонасичувальну ємність, лінію 29 подачі насичувальвого газу у газонасичувальну ємність, датчики 23, 2, 3 рівня рідини у газонасичуваяьній та у накопичувальній ємностях, лінію 27 видачі насиченої рідини та зворотні клапани 22, 6, 20 на лініях подачі рідини у газонасичувальну та накопичувальну ємності та газу - у газонасичувальну ємність, який відрізня U 2 (19) 1 3 12068 4 ваної рідини, в якому, за рахунок використання мання хвиль, тиснув на поверхню води. тиску двоокису вуглецю також і для подачі рідини з Ємність 1 споряджена також штуцером 7 винакопичувальної у газонасичувальну ємність, усудачі води, запобіжним клапаном 8 та вертикальвається необхідність у застосуванні для цього наною перегородкою 9. Остання обмежує зону, в якій сосу високого тиску. розміщені датчики 2, 3, для запобігання впливу Для вирішення поставленої задачі в пристрої хвиль, воронок та бризок на роботу датчиків. для приготування та видачі газованої рідини, що Штуцер 4 подачі газу з'єднаний розгалужувамістить газонасичувальну та накопичувальну ємчем 10 з електромагнітним клапаном 11 подачі ності, лінії подачі рідини з джерела подачі рідини у газу та з електромагнітним клапаном 12 скидання накопичувальну ємність, споряджену охолоджувагазу. Штуцер 5 подачі води з'єднаний електромагчем лінію подачі рідини з накопичувальної ємності нітним клапаном 13 з лінією 14 подачі води від у газонасичувальну ємність, лінію подачі насичуджерела подачі (не показано). Штуцер 7 видачі вального газу у газонасичувальну ємність, датчики води з накопичувальної ємності 1 лінією 15, на якій рівня рідини у газонасичувальній та у накопичувавстановлені електромагнітний клапан 16 та охолольній ємностях, лінію видачі насиченої рідини та джувач 17. з'єднаний з газонасичувальною ємнісзворотні клапани на лініях подачі рідини у газонатю 18. сичувальну та накопичувальну ємності та газу - у Остання виконана герметичною, з кришкою (не газонасичувальну ємність, відповідно до корисної позначена), на якій розміщені штуцер 19 подачі моделі лінія подачі газу у газонасичувальну ємдвоокису вуглецю зі зворотним клапаном 20, штуність споряджена розгалуженням з лінією подачі цер 21 подачі води з форсункою (не показана) та насичувального газу у накопичувальну ємність, зворотним клапаном 22, датчик 23 рівня води, запристрій споряджений засобами для підтримання побіжний клапан 24 та штуцер 25 видачі газованої величини тиску у лінії подачі насичувального газу води. Штуцер 25 та електромагнітний клапан 26 у накопичувальну ємність не менш, ніж на 0,1мПа встановлені у лінії 27 видачі газованої води. Консбільшою, ніж у лінії подачі газу у газонасичувальну труктивне виконання та взаємне розміщення засоємність, причому накопичувальна ємність виконабів для подання води та газу у ємність забезпечуна герметичною. ють ефективне насичення води газом і є відомими, Така конструкція запропонованого пристрою такими, як, наприклад, у WО0041803, B01F3/04, дозволяє використовувати двоокис вуглецю не 07.20.2000; AU2003246517, A23L2/54, B01F3/04, тільки для насичення рідини у газонасичувальній C02F1/68, 03.03.2004; ЕР1072306, B01F5/02, ємності, але і для подачі рідини з накопичувальної A23L2/54, 01.31.2001. у газонасичувальну ємність, що, як вже згадуваДо штуцеру 19 газ подається з балону 28 по лось, усуває необхідність у застосуванні спеціальлінії 29 з розгалуженням 30, від якого газ може ного насосу високого тиску. Це спрощує конструкподаватися по лінії 31 до штуцеру 4 накопичувацію пристрою, підвищує його надійність та строк льної ємності 1. Перед та після розгалуження 30 дії. встановлені газові редуктори, відповідно, 32 та 33. Для усунення перешкод чіткому спрацьовуВони налаштовані таким чином, щоб величина ванню датчиків рівня рідини у накопичувальній тиску газу у лінії 31 була більшою, ніж у лінії 29. ємності доцільно її спорядити вертикальною переТак, при експлуатації дослідного зразка пристрою городкою, з розподіленням внутрішнього простору у лінії 29 величина тиску газу підтримувалась ємності на дві частини, в одній з яких розташовані 0,3...0,35мПа, а у лінії 31 - порядка 0,6мПа. штуцери введення рідини та насичувального газу, Робота пристрою здійснюється таким чином. а в другій - датчики рівня рідини. Вода подається по лінії 14 до накопичувальної Доцільно також накопичувальну ємність споємності 1. З метою запобігання зростанню тиску рядити засобом для рівномірного розподілення газу між поверхнею води та кришкою ємності під тиску насичувального газу по всій площі поверхні час її наповнення, одночасно з клапаном 13 відкрідини в ємності. ривають клапан 12, через який газ виходить з ємКорисна модель пояснюється структурною ності. Рівень води в ємності 1 зростає доки він не схемою запропонованого пристрою. дійде до датчика 2 верхнього рівня. Після цього Як приклад запропонованого пристрою на приклапана 12 та 13 закриваються, а клапани 11 та 16 кладеній схемі та в подальшій частині опису навевідкриваються. Газ з балону 28 по лінії 31 через дений пристрій для приготування та видачі води, редуктор 32, розгалуження 30, клапан 11, розганасиченої двоокисом вуглецю. луження 10 та штуцер 4 подається до ємності 1. Пристрій складається з накопичувальної герПід дією різниці тиску газу на виходах редукметичної ємності 1 з датчиком 2 верхнього рівня торів 32, 33 та, відповідно, у лініях 29 та 31 га верводи, датчиком 3 нижнього рівня води штуцером 4 хніх частинах ємностей 1 та 18, вода по лінії 15 з подачі двоокису вуглецю та штуцером 5 подачі клапаном 16 та охолоджувачем 17 подається з води зі зворотним клапанам 6. Штуцер 4 виконаємності 1 до штуцеру 21 ємності 18, де здійснюний і розташований таким чином, щоб здійснювати ється процес насичення води двоокисом вуглецю. рівномірний тиск на воду по всій площі її поверхні Наповнення водою ємності 18 продовжується доки у ємності. Для цього в його нижній частині встанорівень води не опуститься до рівня нижнього датвлений екран (не позначений) таким чином, щоб чика 3. Після цього клапани 11 та 16 закриваютьгаз надходив не безпосередньо на дзеркало води, ся. Якщо рівень води в ємності 18 нижче датчика а на екран і, після відбиття від екрану та бічної 23, цикл наповнення повторюється доки вода не поверхні штуцеру, газ розповсюджувався по всій дійде до датчика 23. Для видачі газованої води з верхній частині ємності 1 і рівномірно, без здійпристрою відкривається клапан 26. 5 Комп’ютерна верстка А. Рябко 12068 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
