Пристрій для підтримання вертлюга у вертикальній осі бурової вежі

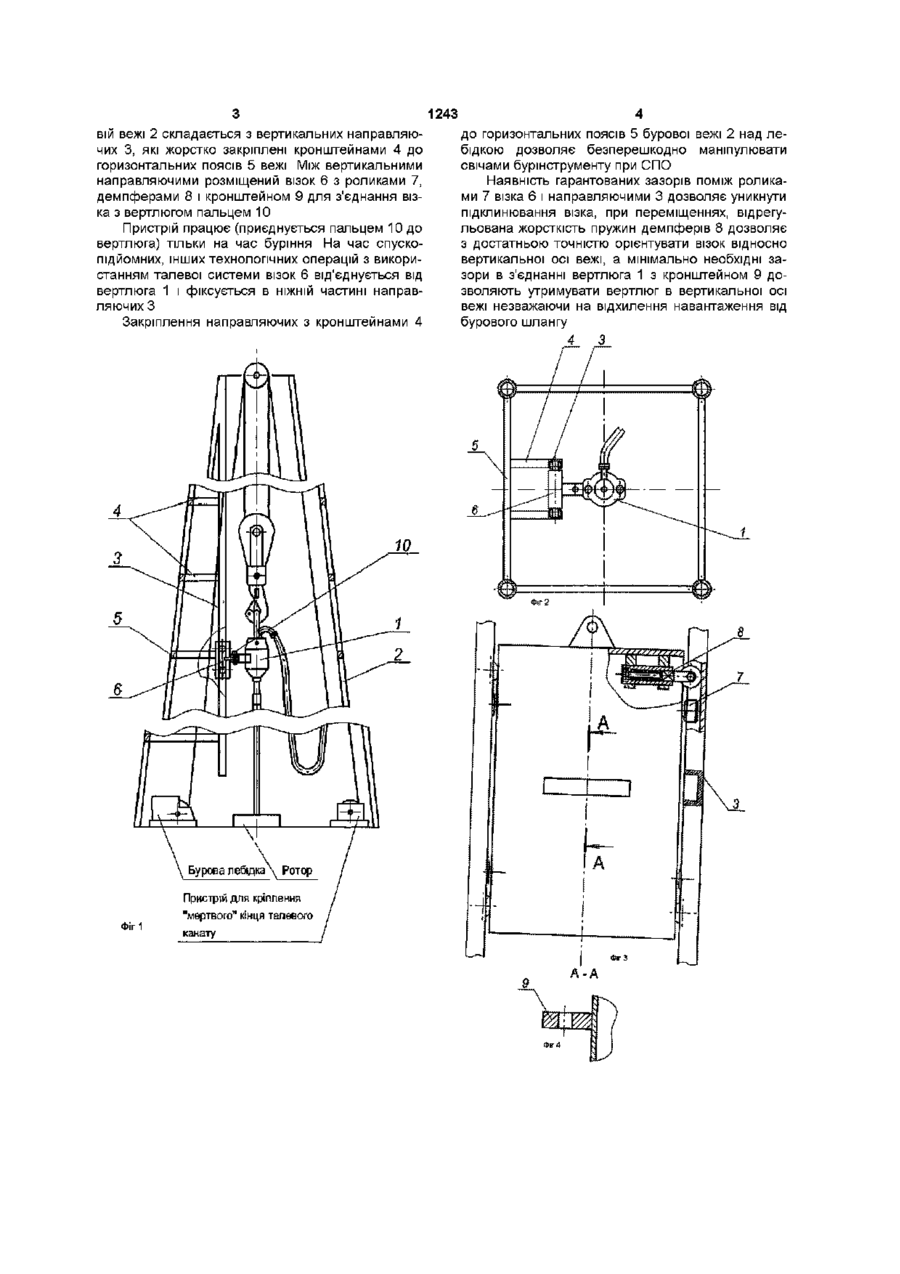

Пристрій для підтримання вертлюга у вертикальній осі бурової вежі, що містить вертикальні напрямні, які розміщені вздовж осі вежі з жорстко закріпленими на ній кронштейнами, між напрямними на роликах встановлений талевий блок, який відрізняється тим, що вертикальні напрямні закріплені до горизонтальних поясів бурової вежі, пристрій оснащено візком, який розміщений між вертикальними напрямними, оснащений роликами та демпферами і кінематично зв'язаний з вертлюгом, ролики входять в зачеплення з напрямними з гарантованим зазором, який компенсується демпферами Корисна модель відноситься до буріння свердловин і може бути використаний для запобігання викривлення свердловини, особливо на початковій фазі буріння Відомий пристрій для усунення коливань талевого блоку в вежі, встановленій на плавзасобі, що включає в себе вертикальні направляючі, які виконують виходячи з їх подовжньої пружності функції амортизаторів Направляючі на різних рівнях жорстко закріплені кронштейнами до ніг вежі Між направляючими на роликах установлений талевий блок Кінематичне з'єднання роликів талевого блоку і направляючих виконано з гарантованим зазором (см а с №1135893) - прототип Основним недоліком пристрою є кріплення направляючих до ніг вежі Діагональне розміщення кронштейнів перешкоджає нормальному маніпулюванню свічами бурильного інструмента при спуско-підйомних операціях (СПО) у внутрішньому просторі вежі До того ж наявність зазорів між роликами і направляючими призводить до биття роликів об направляючі, що негативно впливає на їх роботоспроможність В основу корисної моделі поставлена задача удосконалення пристрою для підтримання вертлюга в вертикальній осі бурової вежі, у якому за рахунок кріплення вертикальних направляючих до горизонтальних поясів бурової вежі і за рахунок оснащення пристрою візком забезпечується мож ливість маніпулювання з свічами бурильного інструменту при спуско-підйомних операціях, та запобігається викривлення свердловини на початковій фазі буріння від відхиляючих навантажень на вертлюг (і ВІДПОВІДНО, на підвішений на ньому бурильний інструмент), що виникають під дією односторонньо прикладаємої ваги бурового шлангу і розпрямляючих зусиль на нього від дії тиску бурового розчину Поставлена задача вирішується за рахунок того, що у пристрій для підтримання вертлюга в вертикальній осі, що містить вертикальні направляючі, які розміщені у вздовж осі вежі і жорстко закріплені на ній кронштейни, між направляючими на роликах встановлений талевий блок, новим є те, що вертикальні направляючі закріплені до горизонтальних поясів бурової вежі, пристрій оснащено візком, який розміщений між вертикальними направляючими, оснащений роликами та демпферами і кінематичне зв'язаний з вертлюгом, ролики входять в зачеплення з направляючими з гарантованим зазором, який компенсується демпферами На кресленні /фіг 1/ зображено схематичне розміщення пристрою у внутрішньому просторі бурової вежі На кресленні /фіг 2/ зображено поперечний переріз бурової вежі На кресленні /фіг 3/ схематично зображено конструкцію візка пристрою На Фіг 4 розрір по А А кронштейна 9 Пристрій для підтримання вертлюга 1 в буро СО 1243 вій вежі 2 складається з вертикальних направляючих 3, які жорстко закріплені кронштейнами 4 до горизонтальних поясів 5 вежі Між вертикальними направляючими розміщений візок 6 з роликами 7, демпферами 8 і кронштейном 9 для з'єднання візка з вертлюгом пальцем 10 Пристрій працює (приєднується пальцем 10 до вертлюга) тільки на час буріння На час спускопідйомних, інших технологічних операцій з використанням талевої системи візок 6 від'єднується від вертлюга 1 і фіксується в НІЖНІЙ частині направляючих З Закріплення направляючих з кронштейнами 4 до горизонтальних поясів 5 бурової вежі 2 над лебідкою дозволяє безперешкодно маніпулювати свічами бурінструменту при СПО Наявність гарантованих зазорів поміж роликами 7 візка 6 і направляючими 3 дозволяє уникнути підклинювання візка, при переміщеннях, відрегульована жорсткість пружин демпферів 8 дозволяє з достатньою точністю орієнтувати візок відносно вертикальної осі вежі, а мінімально необхідні зазори в з'єднанні вертлюга 1 з кронштейном 9 дозволяють утримувати вертлюг в вертикальної осі вежі незважаючи на відхилення навантаження від бурового шлангу З Пристрій дли кріплення Фіг 1 "мертвого" кінця талевого канату 1243 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
