Апарат для проведення процесів у присутності текучого середовища й твердих частинок

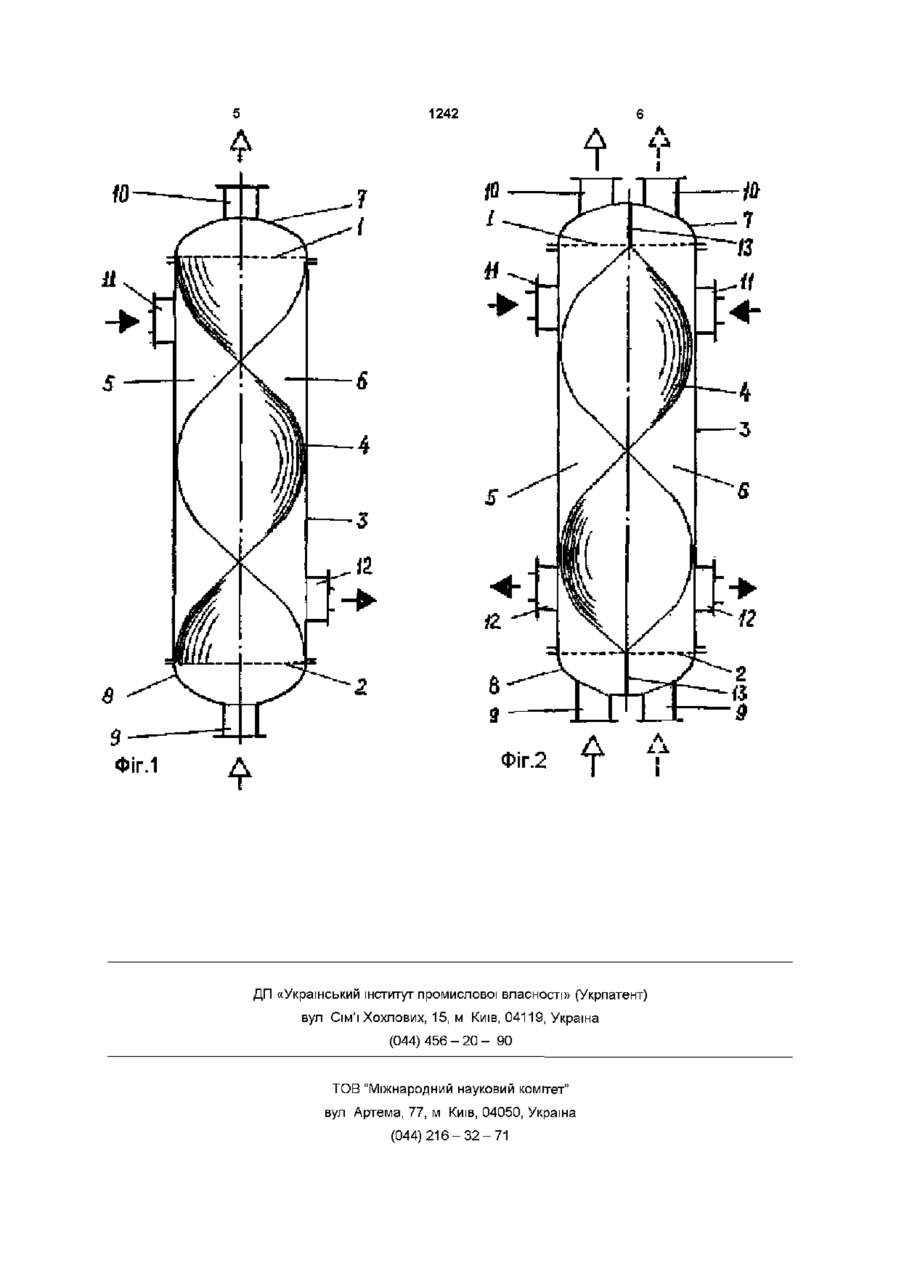

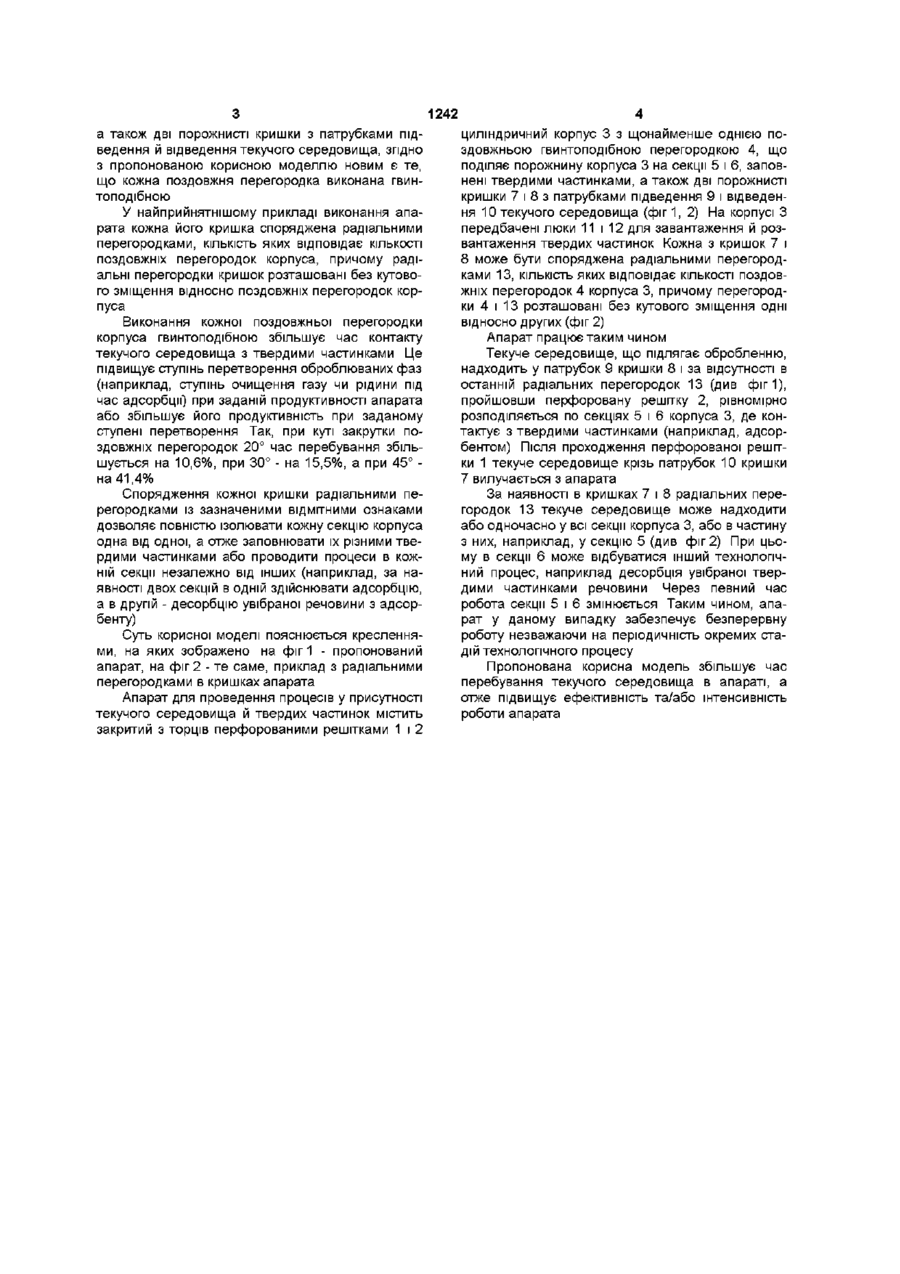

1 Апарат для проведення процесів у присутності текучого середовища й твердих частинок, що містить закритий з торців перфорованими решітками циліндричний корпус із щонайменше однією поздовжньою перегородкою, що поділяє порожнину корпуса на секції для заповнення твердими частинками, а також дві порожнисті кришки з патрубками підведення й відведення текучого середовища, який відрізняється тим, що кожна поздовжня перегородка виконана гвинтоподібною 2 Апарат за п 1, який відрізняється тим, що кожна кришка оснащена радіальними перегородками, Корисна модель належить до обладнання для реалізації процесів у присутності твердої фази, зокрема процесів адсорбції, іонного обміну тощо, і може бути використана в ХІМІЧНІЙ, харчовій та інших галузях промисловості, а також у водопідготовці Відомий апарат для проведення процесів у присутності текучого середовища й твердих частинок, що містить закритий з торців перфорованими решітками циліндричний корпус, заповнений твердими частинками, а також дві порожнисті кришки з патрубками підведення й відведення текучого середовища (Основные процессы и аппараты химической технологии Пособие по проектированию/Под ред Ю И Дытнерского - М Химия, 1991 - С 288, рисунок вертикального адсорбера) Цей апарат забезпечує рух текучого середовища крізь шар твердих частинок вздовж осі корпуса і ВІДПОВІДНО незначний час контакту зазначених фаз (текучого середовища й твердих частинок), а отже, у даному випадку, невисокий ступінь очищення оброблюваного текучого середовища при високій продуктивності апарата або достатній ступінь очищення, але при низькій продуктивності жнину корпуса на секції, заповнені твердими частинками, а також дві порожнисті кришки з патрубками проведення й відведення текучого середовища, при цьому кожна поздовжня перегородка виконана прямолінійною (а с СРСР №405565, МПКВ0Ю53/04, заявл 23 111970, опубл 05 11 1973) Зазначений адсорбер, завдяки наявності щонайменше двох ізольованих секцій, заповнених частинками твердої фази, зокрема адсорбентом, забезпечує безперервний режим роботи апарата (при роботі і регенерації секцій по черзі), але, як і аналог, що розглянуто, має той самий недолік В основу корисної моделі покладено задачу вдосконалити апарат для проведення процесів у присутності текучого середовища й твердих частинок, в якому нове виконання кожної поздовжньої перегородки збільшило би час контакту текучого середовища з твердими частинками, а отже підвищило б ступінь перетворення оброблюваних фаз при заданій продуктивності апарата або при заданому ступені перетворення збільшило би продуктивність апарата Поставлена задача вирішується тим, що в апараті для проведення процесів у присутності текучого середовища й твердих частинок, що містить закритий з торців перфорованими решітками циліндричний корпус із щонайменше однією поздовжньою перегородкою, що поділяє порожнину корпуса на секції, заповнені твердими частинками, Найбільш близьким до пропонованої корисної моделі є апарат для проведення процесів у присутності текучого середовища й твердих частинок, що містить закритий з торців перфорованими решітками циліндричний корпус із щонайменше однією поздовжньою перегородкою, що поділяє поро КІЛЬКІСТЬ яких відповідає КІЛЬКОСТІ ПОЗДОВЖНІХ пере городок корпуса, причому радіальні перегородки кришок розташовані без кутового зміщення відносно поздовжніх перегородок корпуса 1242 а також дві порожнисті кришки з патрубками підведення й відведення текучого середовища, згідно з пропонованою корисною моделлю новим є те, що кожна поздовжня перегородка виконана гвинтоподібною У найприйнятнішому прикладі виконання апарата кожна його кришка споряджена радіальними перегородками, КІЛЬКІСТЬ ЯКИХ відповідає КІЛЬКОСТІ ПОЗДОВЖНІХ перегородок корпуса, причому радіальні перегородки кришок розташовані без кутового зміщення відносно поздовжніх перегородок корпуса Виконання кожної поздовжньої перегородки корпуса гвинтоподібною збільшує час контакту текучого середовища з твердими частинками Це підвищує ступінь перетворення оброблюваних фаз (наприклад, ступінь очищення газу чи рідини під час адсорбції) при заданій продуктивності апарата або збільшує його продуктивність при заданому ступені перетворення Так, при куті закрутки поздовжніх перегородок 20° час перебування збільшується на 10,6%, при 30° - на 15,5%, а при 45° на 41,4% Спорядження кожної кришки радіальними перегородками із зазначеними ВІДМІТНИМИ ознаками дозволяє повністю ізолювати кожну секцію корпуса одна від одної, а отже заповнювати їх різними твердими частинками або проводити процеси в кожній секції незалежно від інших (наприклад, за наявності двох секцій в одній здійснювати адсорбцію, а в другій - десорбцію увібраної речовини з адсорбенту) Суть корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 - пропонований апарат, на фіг 2 -те саме, приклад з радіальними перегородками в кришках апарата Апарат для проведення процесів у присутності текучого середовища й твердих частинок містить закритий з торців перфорованими решітками 1 і 2 циліндричний корпус 3 з щонайменше однією поздовжньою гвинтоподібною перегородкою 4, що поділяє порожнину корпуса 3 на секції 5 і 6, заповнені твердими частинками, а також дві порожнисті кришки 7 і 8 з патрубками підведення 9 і відведення 10 текучого середовища (фіг 1,2) На корпусі З передбачені люки 11 і 12 для завантаження й розвантаження твердих частинок Кожна з кришок 7 і 8 може бути споряджена радіальними перегородками 13, КІЛЬКІСТЬ яких відповідає КІЛЬКОСТІ ПОЗДОВ ЖНІХ перегородок 4 корпуса 3, причому перегородки 4 і 13 розташовані без кутового зміщення одні відносно других (фіг 2) Апарат працює таким чином Текуче середовище, що підлягає обробленню, надходить у патрубок 9 кришки 8 і за відсутності в останній радіальних перегородок 13 (див фиг 1), пройшовши перфоровану решітку 2, рівномірно розподіляється по секціях 5 і 6 корпуса 3, де контактує з твердими частинками (наприклад, адсорбентом) Після проходження перфорованої решітки 1 текуче середовище крізь патрубок 10 кришки 7 вилучається з апарата За наявності в кришках 7 і 8 радіальних перегородок 13 текуче середовище може надходити або одночасно у всі секції корпуса 3, або в частину з них, наприклад, у секцію 5 (див фіг 2) При цьому в секції 6 може відбуватися інший технологічний процес, наприклад десорбція увібраної твердими частинками речовини Через певний час робота секції 5 і 6 змінюється Таким чином, апарат у даному випадку забезпечує безперервну роботу незважаючи на періодичність окремих стадій технологічного процесу Пропонована корисна модель збільшує час перебування текучого середовища в апараті, а отже підвищує ефективність та/або інтенсивність роботи апарата 1242 в ФІГ.1 Фіг.2 т ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 Л
