Механізм підняття і повороту стебел льнозбирального комбайну

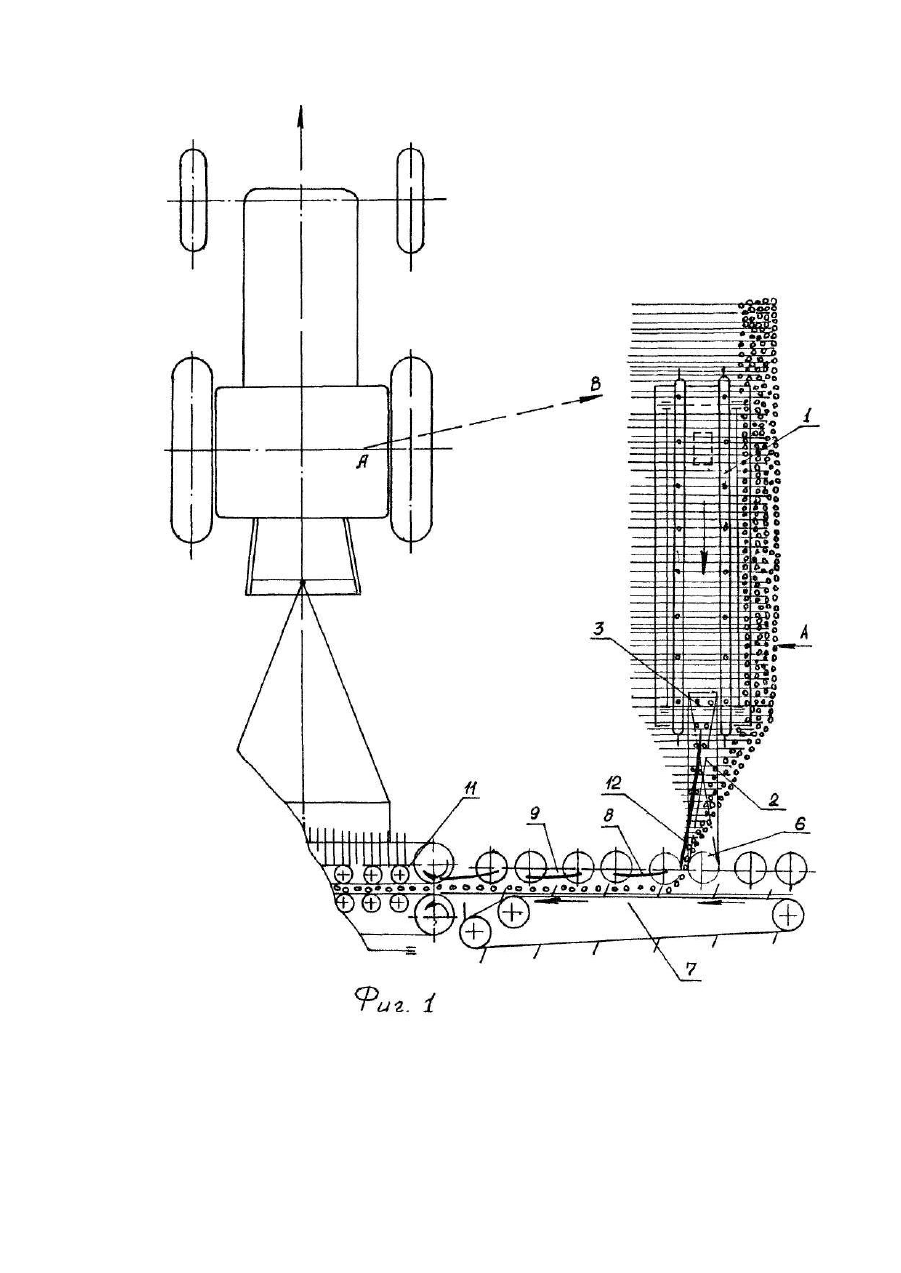

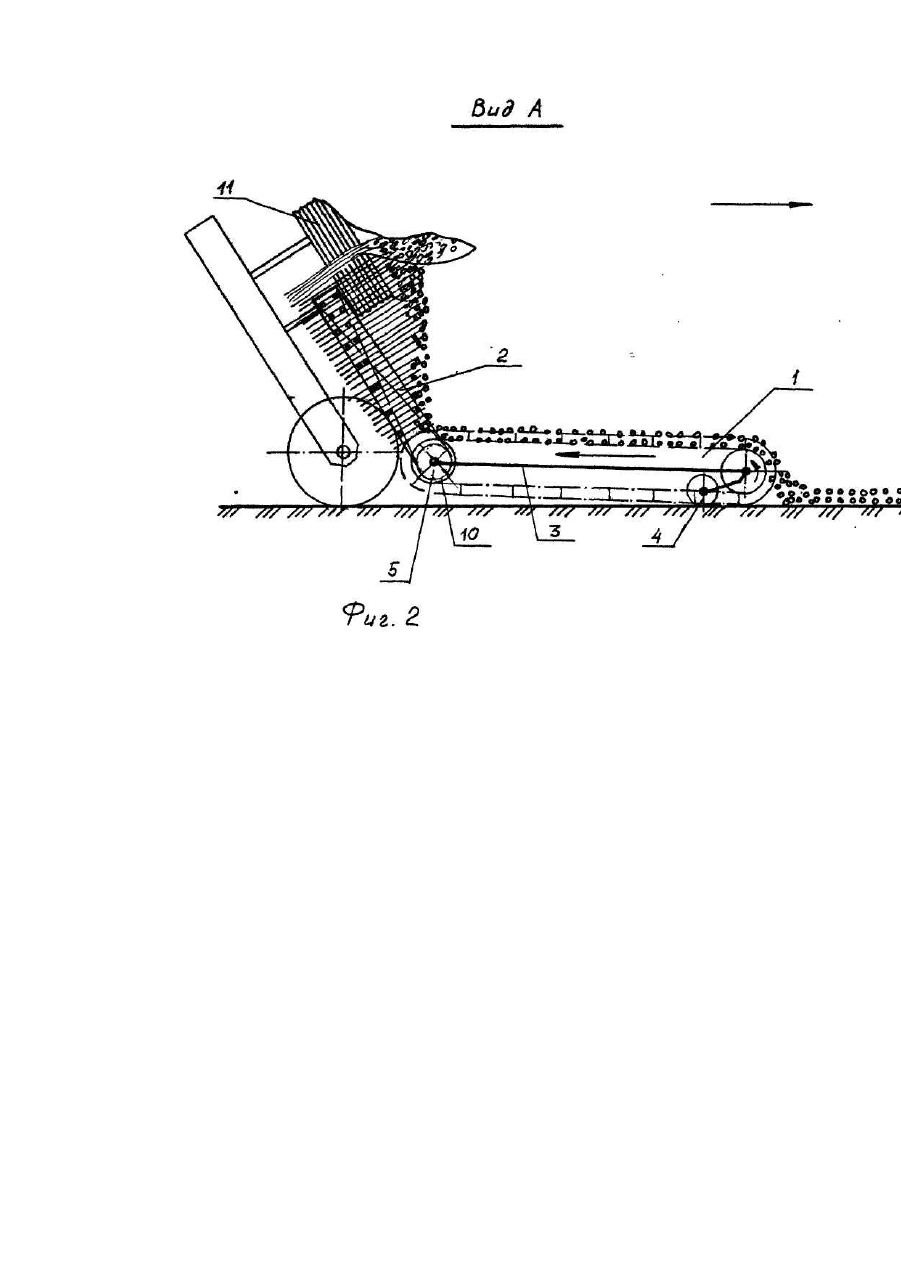

Изобретение относится к области сельскохозяйственного машиностроения и позволяет за счет агрегатирования получить универсальную машину, позволяющую одновременно с подъемом и очесом ленты производить ее оборачивание. Известен подборщик-оборачиватель, содержащий установленный на основной раме подбирающий стебли рабочий орган, выполненный в виде подбирающего барабана, транспортер с перекрещивающимся ремнем с выступами и винтообразными направляющими, размещенными вдоль рабочей ветви последнего и расположенными на профильной балке, шарнирно связанной с другой поворотной рамы машины и пружину, установленную на оси поворота продольной балки и сцепленную с балкой и с дугой. Существенным недостатком таких подборщиков-оборачивателей является неудобство работы во время подбора льна из-за расположения барабана подборщика не в поле зрения тракториста, кроме того агрегатировать со льноуборочным комбайном такие устройства затруднительно из-за наличия в них сложного привода. В основу изобретения поставлена задача усовершенствования механизма подъема и поворота стеблей льноуборочного комбайна, которое обеспечило бы расположение барабана в поле зрения тракториста, а также легкость агрегатирования механизма со льноуборочным комбайном. Поставленная задача решается тем, что в механизме подъеме и поворота стеблей льноуборочного комбайна, содержащем установленные на раме подбирающий стебли рабочий орган, транспортер с полуперекрычающимся ремнем с пальцами, согласно изобретению, подбирающий стебли рабочий орган шарнирно установлен на дополнительной раме и выполнен в форме горизонтального транспортера, вал переднего шкива которого снабжен опорным колесом, а вдоль рабочей ветви полуперекрестного транспортера размещены прижимные прутки. На фиг.1 изображено предлагаемое устройство, вид свер ху, на фиг.2 - то же, вид сбоку, Ме ханизм подъема и поворота стеблей содержит горизонтальный транспортер 1 с тремя рядами пальцев и наклонный полуперекрестный ременной транспортер 2 также с тремя рядами пальцев. Количество рядов пальцев на ремнях определяется типоразмерами агрегата и может быть как более трех, так и менее, например, два. Ремень с пальцами этого транспортера надет на его шкивы таким образом, чтобы лента льна после ее поворота из горизонтального положения в вертикальное оказалась головками вверх. Горизонтальный транспортер 1 размещен на раме 3, под передней частью которой размещено самоустанавливающееся колесо 4, копирующее при перемещении агрегата микрорельеф поля. Поскольку механизм является агрегатирующим узлом к льнокомбайну, то в качестве приводного шкива наклонного ременного транспортера 2 может быть использован шкив 6, также являющийся приводным для снятого с комбайна теребильного ремня. Ведомый шкив 5 наклонного ременного транспортера 2 установлен на одном валу со вторым шкивом 10 горизонтального транспортера 1. Этот второй шкив 10 является для горизонтального транспортера 1 ведущим. Для удержания стеблей льна на поверхности наклонного ременного транспортера 2 к раме агрегата прикреплены прутки 12. К ведущему шкиву 6 наклонного ременного транспортера 2 примыкает поперечный транспортер 7, в рабочей зоне которого для обеспечения дальнейшего транспортирования стеблей льна к зажимному транспортеру 11, установлены направляющие прутки 8 и 9. Ме ханизм работает следующим образом. Тракторист направляет агрегат так, чтобы передняя часть транспортера 10 оказалась по середине поднимаемой ленты льна, при этом пальцы транспортера 1 поднимают стебли и транспортируют их в сторону наклонного транспортера 2. Этот транспортер поднимает стебли и транспортирует их одновременно с транспортированием стеблей. Он их поворачивает в зону поперечного транспортера 7, От последнего массу льна принимает зажимной транспортер 11, и подает ее в очесывающий барабан. В случае необходимости переезда с одного поля на другое с помощью гидроцилиндра {на чертеже не показан) поднимается рама теребильной части, дополнительно поднимается передняя часть транспортера 1 и закрепляется (например, тягой).
