Компакт-диск (cd)

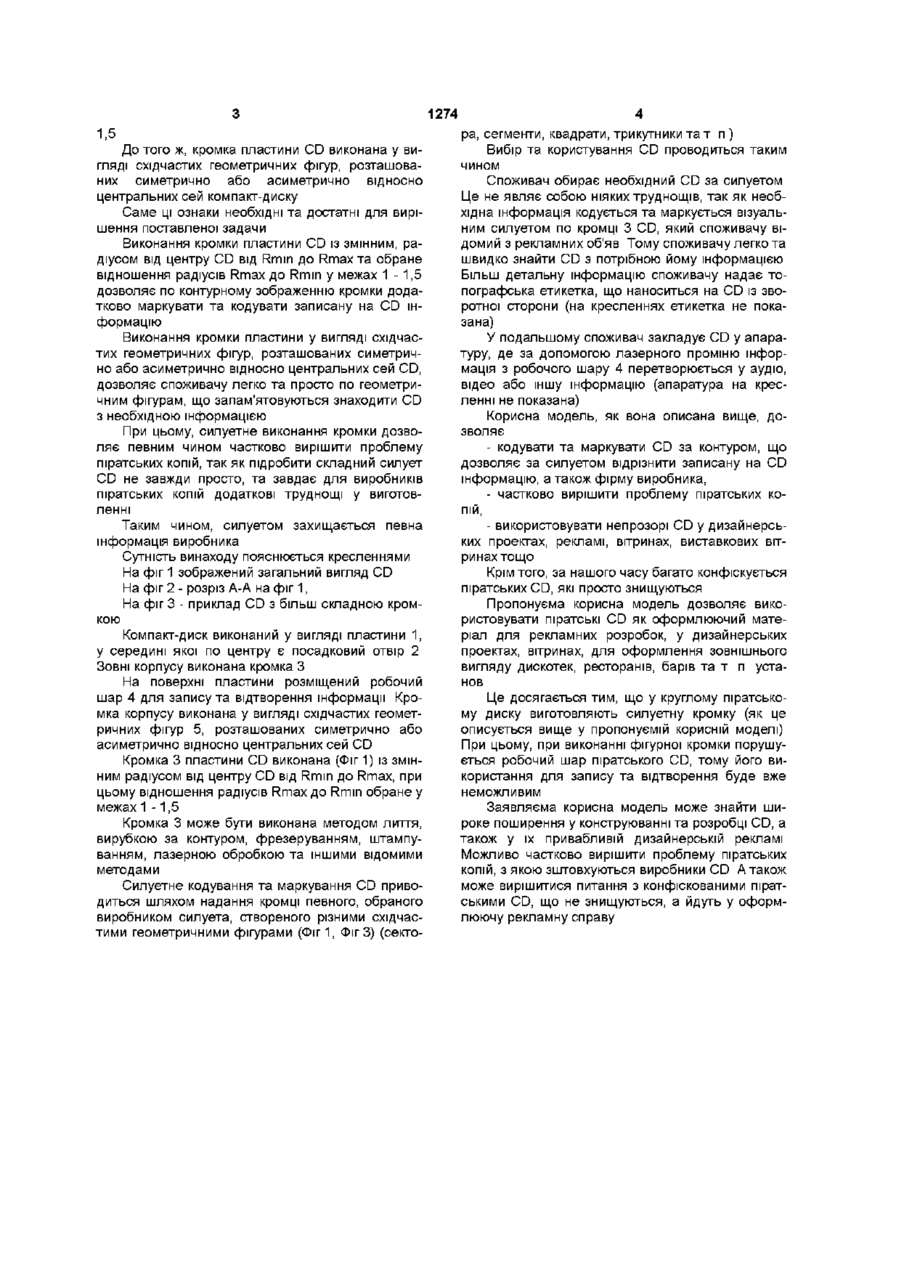

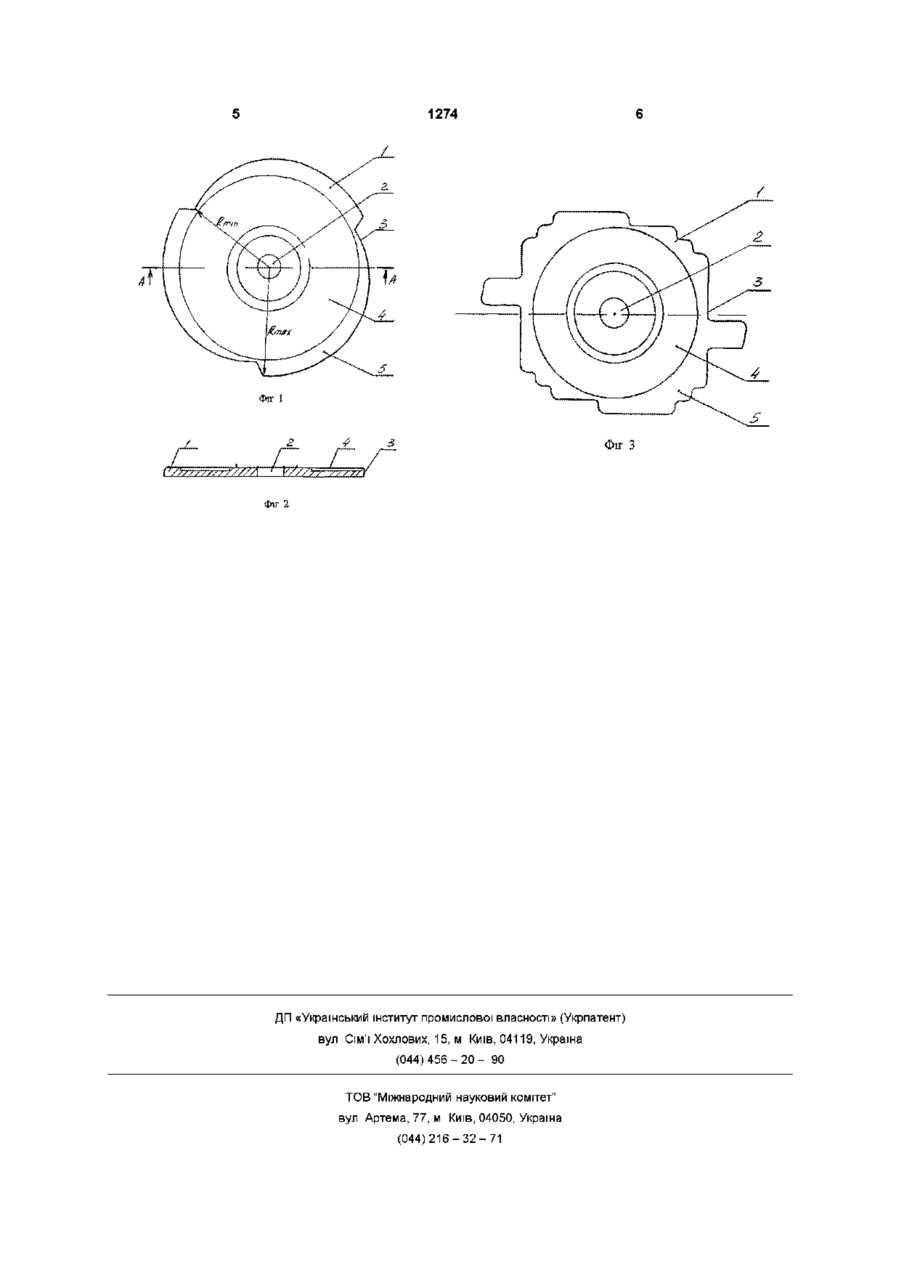

1 Компакт-диск (CD), що містить пластину з розміщеним на її поверхні робочим шаром для запису та відтворення інформації, у середині якої по центру виконаний посадковий отвір, а зовні пластини - кромка, який відрізняється тим, що кромка пластини виконана із змінним радіусом від центру компакт-диску від Rmm до Rmax, при цьому відношення радіусів Rmax до Rmm обране у межах 1-1,5 2 Компакт-диск (CD) за п 1 , який відрізняється тим, що кромка пластини виконана у вигляді східчастих геометричних фігур, що розташовані симетрично або асиметрично відносно центральних осей компакт-диску Корисна модель відноситься до галузі накопичення інформації з використанням оптичних засобів, зокрема до дископодібних носив запису типу компакт-дисків (CD), що використовуються для запису та відтворення інформації - отвір сілуетного контурного кодування, так як корпус CD закінчується кромкою з постійним радіусом від центру CD, це приводить до неможливості за круглим силуетом відрізнити CD один від одного, а також записану на них інформацію, - одноподібна кругла кромка CD дозволяє легко та просто підробляти CD, наповняючи ринок піратськими копіями, - при порушенні робочого шару, що використовується для запису та відтворення інформації, одноподібний круглий CD просто викидається або знищується й дуже рідко застосовується як оформлюючий матеріал у дизайнерських проектах, рекламі Таким чином, вказані недоліки погіршують споживчі якості CD та не дозволяють вирішити проблему піратських копій, що за нашого часу дуже актуально У основу корисної моделі поставлена задача створення CD з підвищеною зручністю у користуванні CD та з можливістю часткового вирішення проблеми підробки фірмових CD Рішення цієї задачи досягається тим, що компакт-диск, що містить пластину, у середині якої по центру виконаний посадковий отвір, а зовні пластини - кромка та розміщений на торцевій поверхні пластини робочий шар для запису та відтворення інформації, згідно корисної моделі кромка пластини виконана із змінним радіусом від центру компакт-диску від Rmm до Rmax, при цьому відношення радіусів Rmax до Rmm обране у межах 1 ВІДОМІ ОПТИЧНІ ДИСКИ ДЛЯ запису та відтворення інформації, що застосовуються як ЗОВНІШНІ за пам'ятовуючі пристрої Звичайно такі диски складаються з двох механічно з'єднаних прозорих дископодібних основ, на внутрішній поверхні яких нанесені робочі шари для запису та відтворення інформації (пат ФРГ № 3736879 кл G11B7/24, 1988, пат Франції № 2559608 кл G11B7/24, 1985, авт свід СССР № 1735899 кл G11B7/24.1992) Проте такі диски складні за конструкцією та застосовуються тільки у приборобудуванні Найбільш близьким до пропонуємого компактдиску (CD) за технічною сутністю та досягаемому результату є широко відомий побутовий CD, який широко поширений та вільно продається у будьякій крамниці (Український журнал "ЧИП", № 1, 1999 р) Компакт-диск являє собою пластину, у середині якої по центру виконаний посадковий отвір Зовні пластина закінчується кромкою, виконаною з постійним радіусом від центру CD На поверхні пластини нанесений робочий шар для запису та відтворення інформації Даний CD й обраний за прототип Суттєвими недоліками відомого CD є 1274 1,5 До того ж, кромка пластини CD виконана у вигляді східчастих геометричних фігур, розташованих симетрично або асиметрично відносно центральних сей компакт-диску Саме ці ознаки необхідні та достатні для вирішення поставленої задачи Виконання кромки пластини CD із змінним, радіусом від центру CD від Rmm до Rmax та обране відношення радіусів Rmax до Rmm у межах 1-1,5 дозволяє по контурному зображенню кромки додатково маркувати та кодувати записану на CD інформацію Виконання кромки пластини у вигляді східчастих геометричних фігур, розташованих симетрично або асиметрично відносно центральних сей CD, дозволяє споживачу легко та просто по геометричним фігурам, що запам'ятовуються знаходити CD з необхідною інформацією При цьому, силуетне виконання кромки дозволяє певним чином частково вирішити проблему піратських копій, так як підробити складний силует CD не завжди просто, та завдає для виробників піратських копій додаткові труднощі у виготовленні Таким чином, силуетом захищається певна інформація виробника Сутність винаходу пояснюється кресленнями На фіг 1 зображений загальний вигляд CD На фіг 2 - розріз А-А на фіг 1, На фіг 3 - приклад CD з більш складною кромкою Компакт-диск виконаний у вигляді пластини 1, у середині якої по центру є посадковий отвір 2 Зовні корпусу виконана кромка З На поверхні пластини розміщений робочий шар 4 для запису та відтворення інформації Кромка корпусу виконана у вигляді східчастих геометричних фігур 5, розташованих симетрично або асиметрично відносно центральних сей CD Кромка 3 пластини CD виконана (Фіг 1) із змінним радіусом від центру CD від Rmm до Rmax, при цьому відношення радіусів Rmax до Rmm обране у межах 1-1,5 Кромка 3 може бути виконана методом лиття, вирубкою за контуром, фрезеруванням, штампуванням, лазерною обробкою та іншими відомими методами Силуетне кодування та маркування CD приводиться шляхом надання кромці певного, обраного виробником силуета, створеного різними східчастими геометричними фігурами (Фіг1, ФігЗ) (секто ра, сегменти, квадрати, трикутники та т п ) Вибір та користування CD проводиться таким чином Споживач обирає необхідний CD за силуетом Це не являє собою ніяких труднощів, так як необхідна інформація кодується та маркується візуальним силуетом по кромці З CD, який споживачу відомий з рекламних об'яв Тому споживачу легко та швидко знайти CD з потрібною йому інформацією Більш детальну інформацію споживачу надає топографська етикетка, що наноситься на CD із зворотної сторони (на кресленнях етикетка не показана) У подальшому споживач закладує CD у апаратуру, де за допомогою лазерного проміню інформація з робочого шару 4 перетворюється у аудю, відео або іншу інформацію (апаратура на кресленні не показана) Корисна модель, як вона описана вище, дозволяє - кодувати та маркувати CD за контуром, що дозволяє за силуетом відрізнити записану на CD інформацію, а також фірму виробника, - частково вирішити проблему піратських копій, - використовувати непрозорі CD у дизайнерських проектах, рекламі, вітринах, виставкових вітринах тощо Крім того, за нашого часу багато конфіскується піратських CD, які просто знищуються Пропонуєма корисна модель дозволяє використовувати піратські CD як оформлюючий матеріал для рекламних розробок, у дизайнерських проектах, вітринах, для оформлення зовнішнього вигляду дискотек, ресторанів, барів та т п установ Це досягається тим, що у круглому піратському диску виготовляють силуетну кромку (як це описується вище у пропонуємій корисній моделі) При цьому, при виконанні фігурної кромки порушується робочий шар піратського CD, тому його використання для запису та відтворення буде вже неможливим Заявляема корисна модель може знайти широке поширення у конструюванні та розробці CD, a також у їх привабливій дизайнерській рекламі Можливо частково вирішити проблему піратських копій, з якою зштовхуються виробники CD А також може вирішитися питання з конфіскованими піратськими CD, що не знищуються, а йдуть у оформлюючу рекламну справу 1274 Фіг 1 ФІГ ФІГ 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 З
