Датчик переміщень

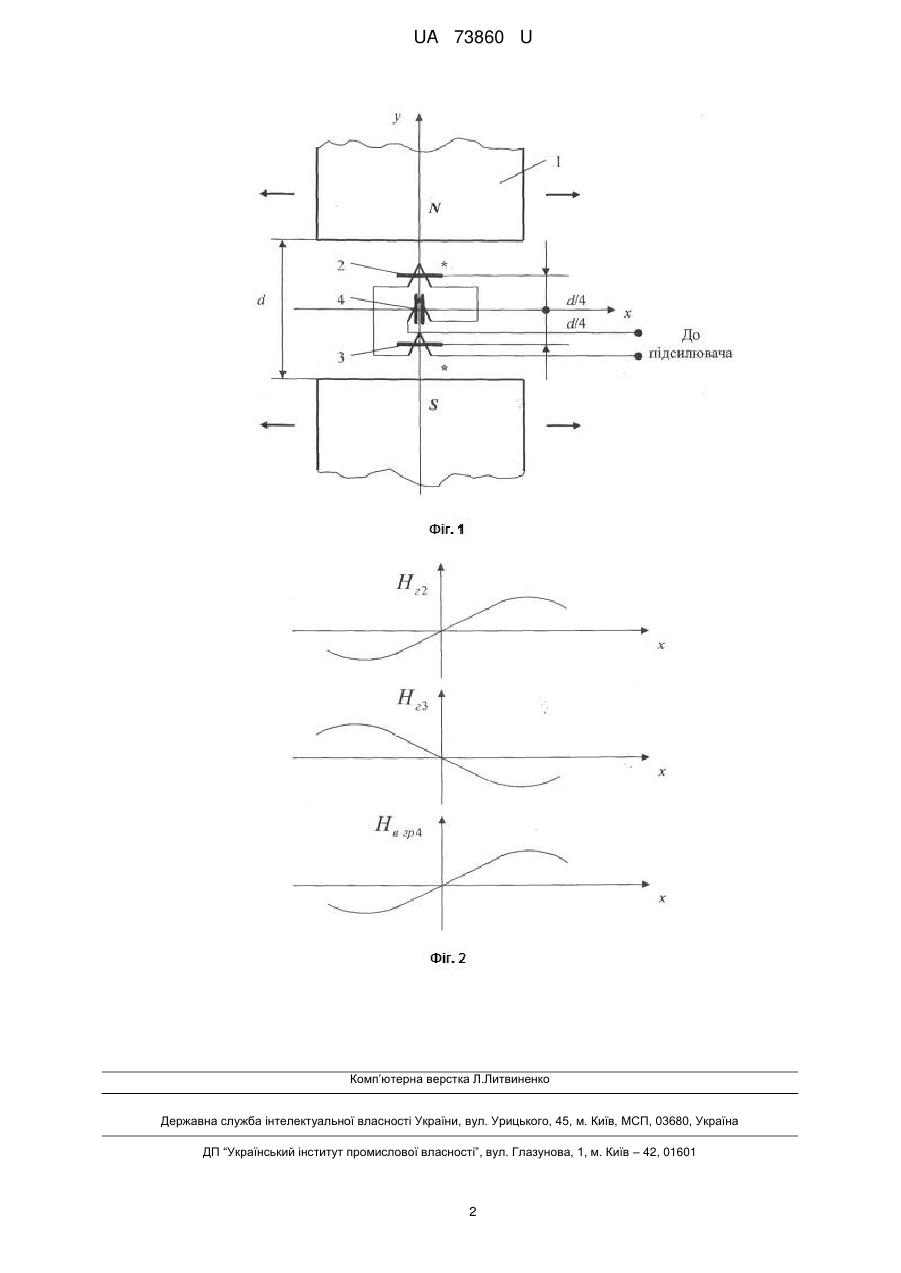

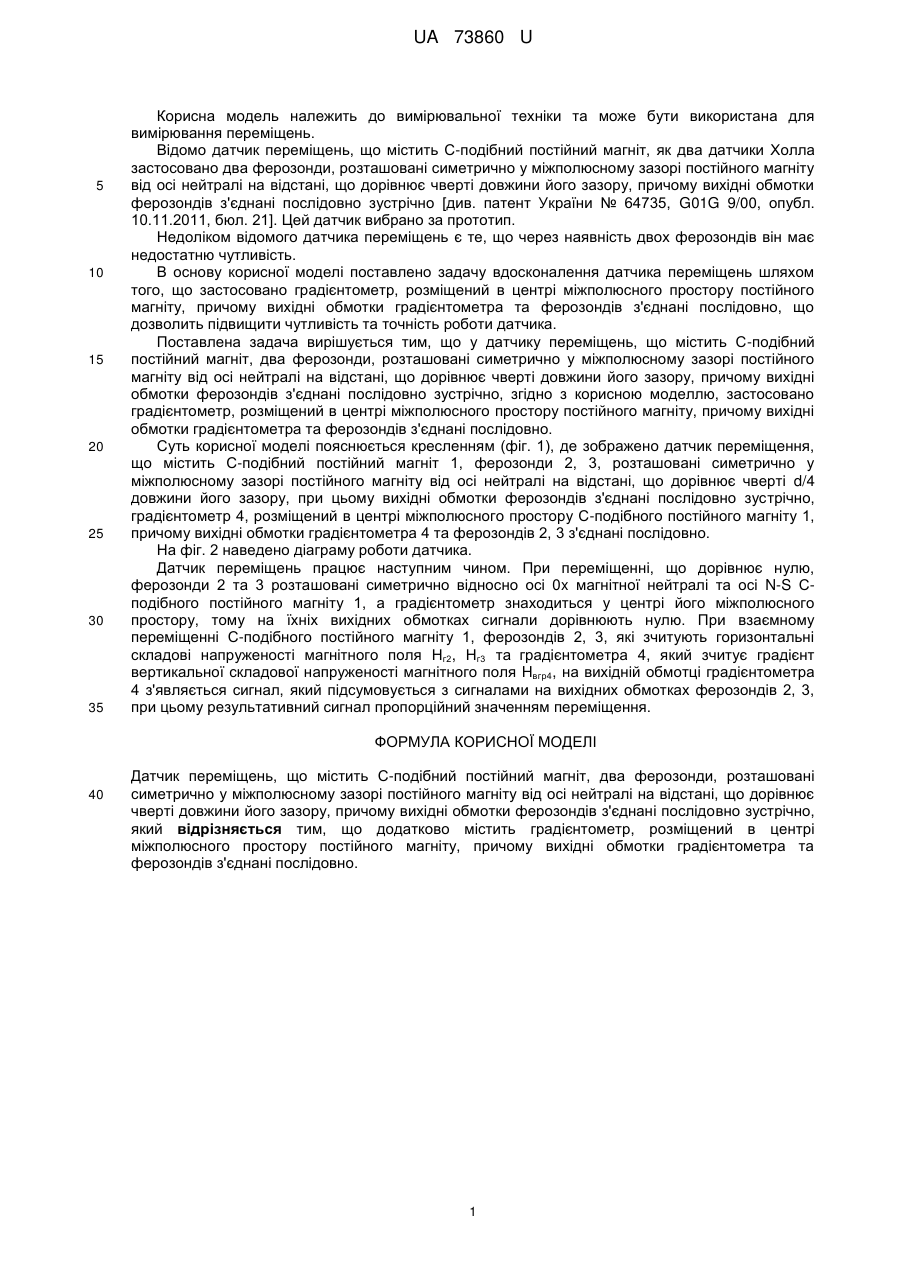

Реферат: UA 73860 U UA 73860 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання переміщень. Відомо датчик переміщень, що містить С-подібний постійний магніт, як два датчики Холла застосовано два ферозонди, розташовані симетрично у міжполюсному зазорі постійного магніту від осі нейтралі на відстані, що дорівнює чверті довжини його зазору, причому вихідні обмотки ферозондів з'єднані послідовно зустрічно [див. патент України № 64735, G01G 9/00, опубл. 10.11.2011, бюл. 21]. Цей датчик вибрано за прототип. Недоліком відомого датчика переміщень є те, що через наявність двох ферозондів він має недостатню чутливість. В основу корисної моделі поставлено задачу вдосконалення датчика переміщень шляхом того, що застосовано градієнтометр, розміщений в центрі міжполюсного простору постійного магніту, причому вихідні обмотки градієнтометра та ферозондів з'єднані послідовно, що дозволить підвищити чутливість та точність роботи датчика. Поставлена задача вирішується тим, що у датчику переміщень, що містить С-подібний постійний магніт, два ферозонди, розташовані симетрично у міжполюсному зазорі постійного магніту від осі нейтралі на відстані, що дорівнює чверті довжини його зазору, причому вихідні обмотки ферозондів з'єднані послідовно зустрічно, згідно з корисною моделлю, застосовано градієнтометр, розміщений в центрі міжполюсного простору постійного магніту, причому вихідні обмотки градієнтометра та ферозондів з'єднані послідовно. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено датчик переміщення, що містить С-подібний постійний магніт 1, ферозонди 2, 3, розташовані симетрично у міжполюсному зазорі постійного магніту від осі нейтралі на відстані, що дорівнює чверті d/4 довжини його зазору, при цьому вихідні обмотки ферозондів з'єднані послідовно зустрічно, градієнтометр 4, розміщений в центрі міжполюсного простору С-подібного постійного магніту 1, причому вихідні обмотки градієнтометра 4 та ферозондів 2, 3 з'єднані послідовно. На фіг. 2 наведено діаграму роботи датчика. Датчик переміщень працює наступним чином. При переміщенні, що дорівнює нулю, ферозонди 2 та 3 розташовані симетрично відносно осі 0x магнітної нейтралі та осі N-S Сподібного постійного магніту 1, а градієнтометр знаходиться у центрі його міжполюсного простору, тому на їхніх вихідних обмотках сигнали дорівнюють нулю. При взаємному переміщенні С-подібного постійного магніту 1, ферозондів 2, 3, які зчитують горизонтальні складові напруженості магнітного поля Нг2, Нг3 та градієнтометра 4, який зчитує градієнт вертикальної складової напруженості магнітного поля Hвгр4, на вихідній обмотці градієнтометра 4 з'являється сигнал, який підсумовується з сигналами на вихідних обмотках ферозондів 2, 3, при цьому результативний сигнал пропорційний значенням переміщення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Датчик переміщень, що містить С-подібний постійний магніт, два ферозонди, розташовані симетрично у міжполюсному зазорі постійного магніту від осі нейтралі на відстані, що дорівнює чверті довжини його зазору, причому вихідні обмотки ферозондів з'єднані послідовно зустрічно, який відрізняється тим, що додатково містить градієнтометр, розміщений в центрі міжполюсного простору постійного магніту, причому вихідні обмотки градієнтометра та ферозондів з'єднані послідовно. 1 UA 73860 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
