Механізм відтяжки полотна круглов’язальної машини

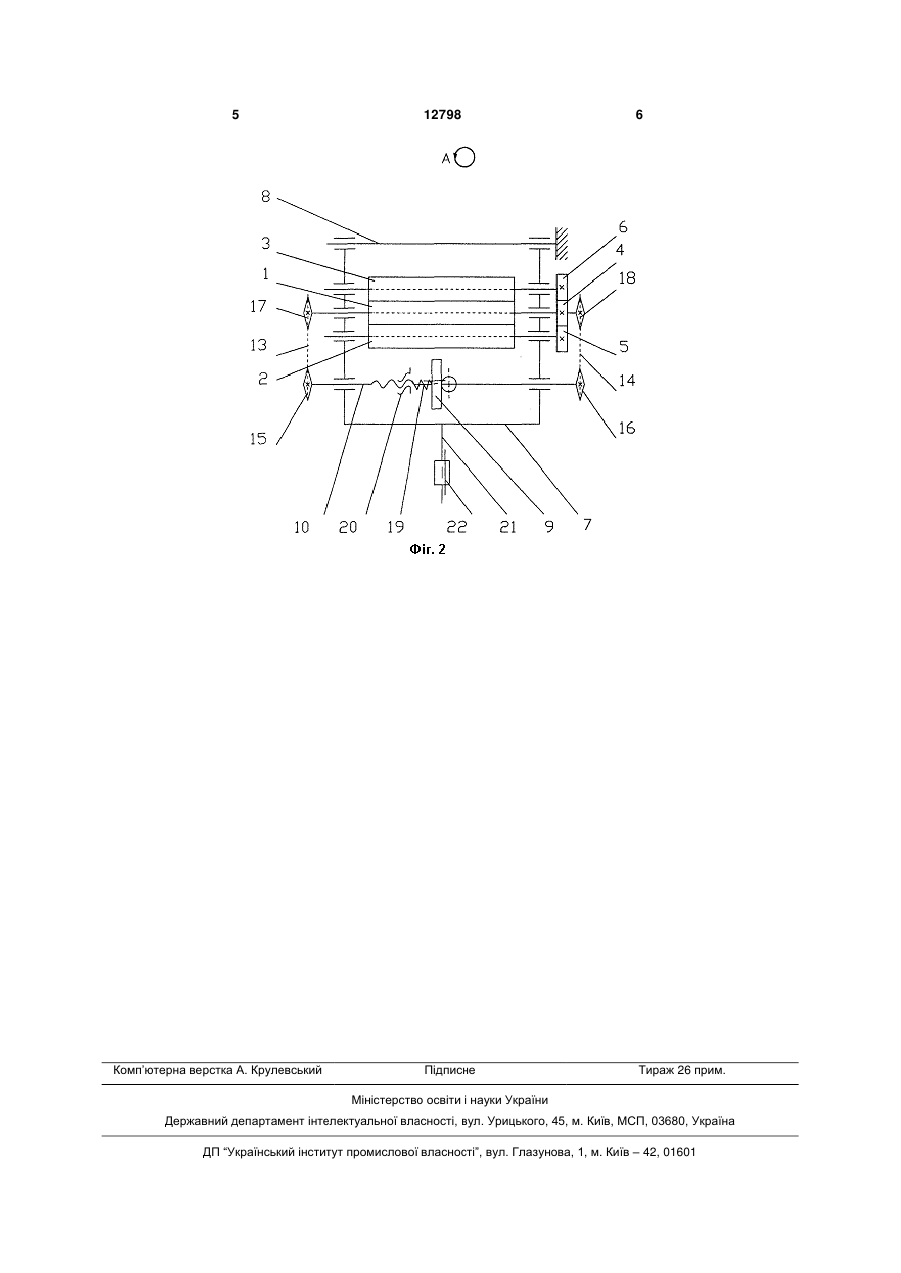

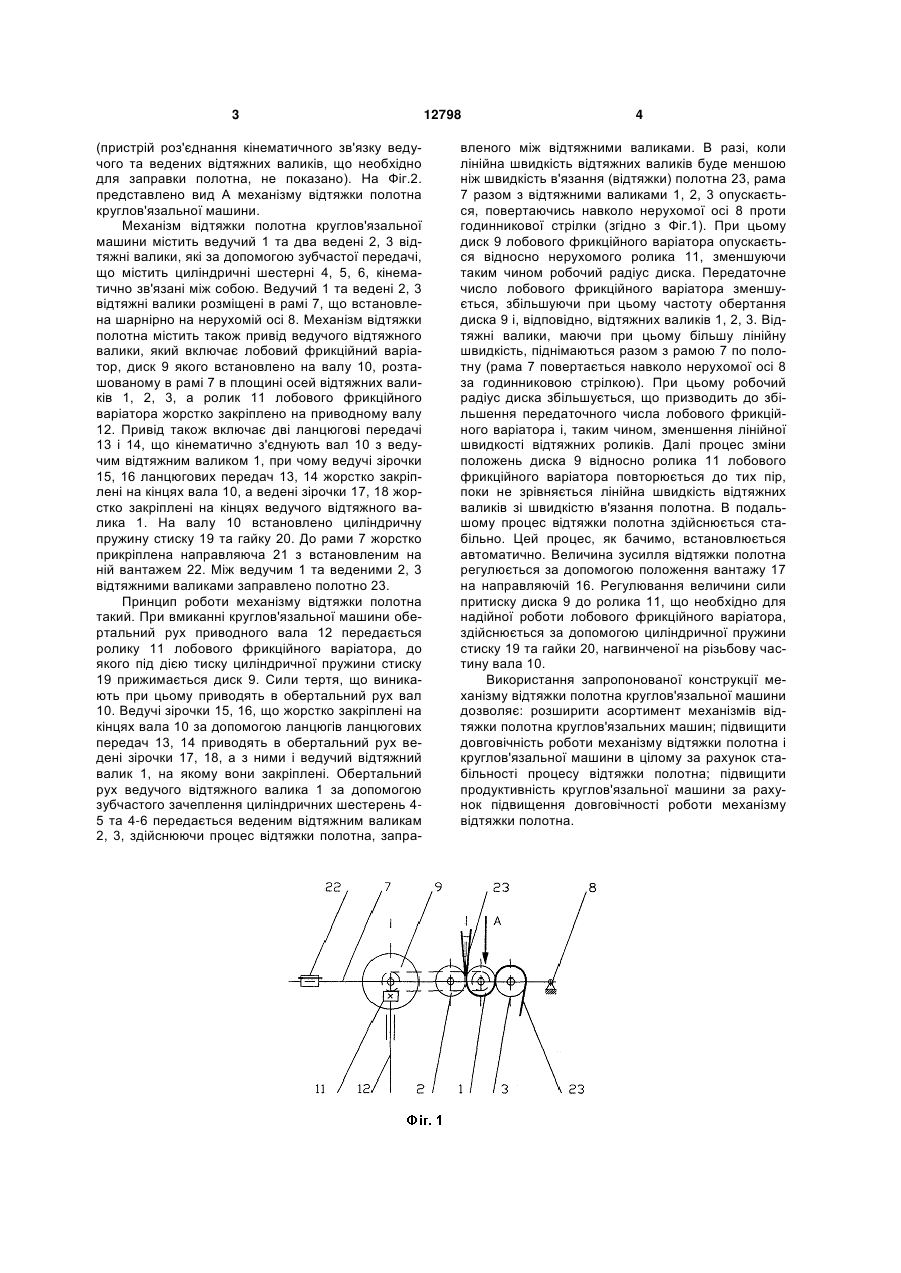

Механізм відтяжки полотна круглов'язальної машини, що містить ведучий та два ведені відтяж 3 (пристрій роз'єднання кінематичного зв'язку ведучого та ведених відтяжних валиків, що необхідно для заправки полотна, не показано). На Фіг.2. представлено вид А механізму відтяжки полотна круглов'язальної машини. Механізм відтяжки полотна круглов'язальної машини містить ведучий 1 та два ведені 2, 3 відтяжні валики, які за допомогою зубчастої передачі, що містить циліндричні шестерні 4, 5, 6, кінематичнo зв'язані між собою. Ведучий 1 та ведені 2, 3 відтяжні валики розміщені в рамі 7, що встановлена шарнірно на нерухомій осі 8. Механізм відтяжки полотна містить також привід ведучого відтяжного валики, який включає лобовий фрикційний варіатор, диск 9 якого встановлено на валу 10, розташованому в рамі 7 в площині осей відтяжних валиків 1, 2, 3, а ролик 11 лобового фрикційного варіатора жорстко закріплено на приводному валу 12. Привід також включає дві ланцюгові передачі 13 і 14, що кінематично з'єднують вал 10 з ведучим відтяжним валиком 1, при чому ведучі зірочки 15, 16 ланцюгових передач 13, 14 жорстко закріплені на кінцях вала 10, а ведені зірочки 17, 18 жорстко закріплені на кінцях ведучого відтяжного валика 1. На валу 10 встановлено циліндричну пружину стиску 19 та гайку 20. До рами 7 жорстко прикріплена направляюча 21 з встановленим на ній вантажем 22. Між ведучим 1 та веденими 2, 3 відтяжними валиками заправлено полотно 23. Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини обертальний рух приводного вала 12 передається ролику 11 лобового фрикційного варіатора, до якого під дією тиску циліндричної пружини стиску 19 прижимається диск 9. Сили тертя, що виникають при цьому приводять в обертальний рух вал 10. Ведучі зірочки 15, 16, що жорстко закріплені на кінцях вала 10 за допомогою ланцюгів ланцюгових передач 13, 14 приводять в обертальний рух ведені зірочки 17, 18, а з ними і ведучий відтяжний валик 1, на якому вони закріплені. Обертальний рух ведучого відтяжного валика 1 за допомогою зубчастого зачеплення циліндричних шестерень 45 та 4-6 передається веденим відтяжним валикам 2, 3, здійснюючи процес відтяжки полотна, запра 12798 4 вленого між відтяжними валиками. В разі, коли лінійна швидкість відтяжних валиків буде меншою ніж швидкість в'язання (відтяжки) полотна 23, рама 7 разом з відтяжними валиками 1, 2, 3 опускається, повертаючись навколо нерухомої осі 8 проти годинникової стрілки (згідно з Фіг.1). При цьому диск 9 лобового фрикційного варіатора опускається відносно нерухомого ролика 11, зменшуючи таким чином робочий радіус диска. Передаточне число лобового фрикційного варіатора зменшується, збільшуючи при цьому частоту обертання диска 9 і, відповідно, відтяжних валиків 1, 2, 3. Відтяжні валики, маючи при цьому більшу лінійну швидкість, піднімаються разом з рамою 7 по полотну (рама 7 повертається навколо нерухомої осі 8 за годинниковою стрілкою). При цьому робочий радіус диска збільшується, що призводить до збільшення передаточного числа лобового фрикційного варіатора і, таким чином, зменшення лінійної швидкості відтяжних роликів. Далі процес зміни положень диска 9 відносно ролика 11 лобового фрикційного варіатора повторюється до тих пір, поки не зрівняється лінійна швидкість відтяжних валиків зі швидкістю в'язання полотна. В подальшому процес відтяжки полотна здійснюється стабільно. Цей процес, як бачимо, встановлюється автоматично. Величина зусилля відтяжки полотна регулюється за допомогою положення вантажу 17 на направляючій 16. Регулювання величини сили притиску диска 9 до ролика 11, що необхідно для надійної роботи лобового фрикційного варіатора, здійснюється за допомогою циліндричної пружини стиску 19 та гайки 20, нагвинченої на різьбову частину вала 10. Використання запропонованої конструкції механізму відтяжки полотна круглов'язальної машини дозволяє: розширити асортимент механізмів відтяжки полотна круглов'язальних машин; підвищити довговічність роботи механізму відтяжки полотна і круглов'язальної машини в цілому за рахунок стабільності процесу відтяжки полотна; підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи механізму відтяжки полотна. 5 Комп’ютерна верстка А. Крулевський 12798 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
