Бойовий модуль
Номер патенту: 12815
Опубліковано: 15.03.2006
Автори: Дмитренко Олександр Миколайович, Комнацький Олександр Леонідович, Гречко Валерій Васильович, Волков Ігор Федорович
Формула / Реферат
Бойовий модуль, що містить обертовий корпус, виконаний у вигляді дворівневої башти, автоматичну гармату калібру не менше 30 мм, протитанковий ракетний комплекс, який встановлено на бічній стороні зазначеної башти, з можливістю зміни кутів підвищення, автоматичний гранатомет, встановлений на іншій стороні зазначеної башти, кулемет калібру 7,62 мм, спарений з автоматичною гарматою, система пуску димових гранат, оптико-телевізійний прицільно-спостережний комплекс, допоміжний приціл, стабілізатор озброєння та інфрачервоний прожектор, який відрізняється тим, що як погон використовується конструкція, верхня частина якої складається із трьох кілець, при цьому середнє кільце служить для встановлення мінімального зазору між біговими доріжками та опорними кульками, а зрівноважувальний механізм виконано у формі циліндра, усередині якого знаходяться дві співвісно розташовані циліндричні пружини та шток, який за допомогою троса зв'язаний із зовнішнім кільцем одного із підшипників, в яких встановлюється блок озброєння.
Текст

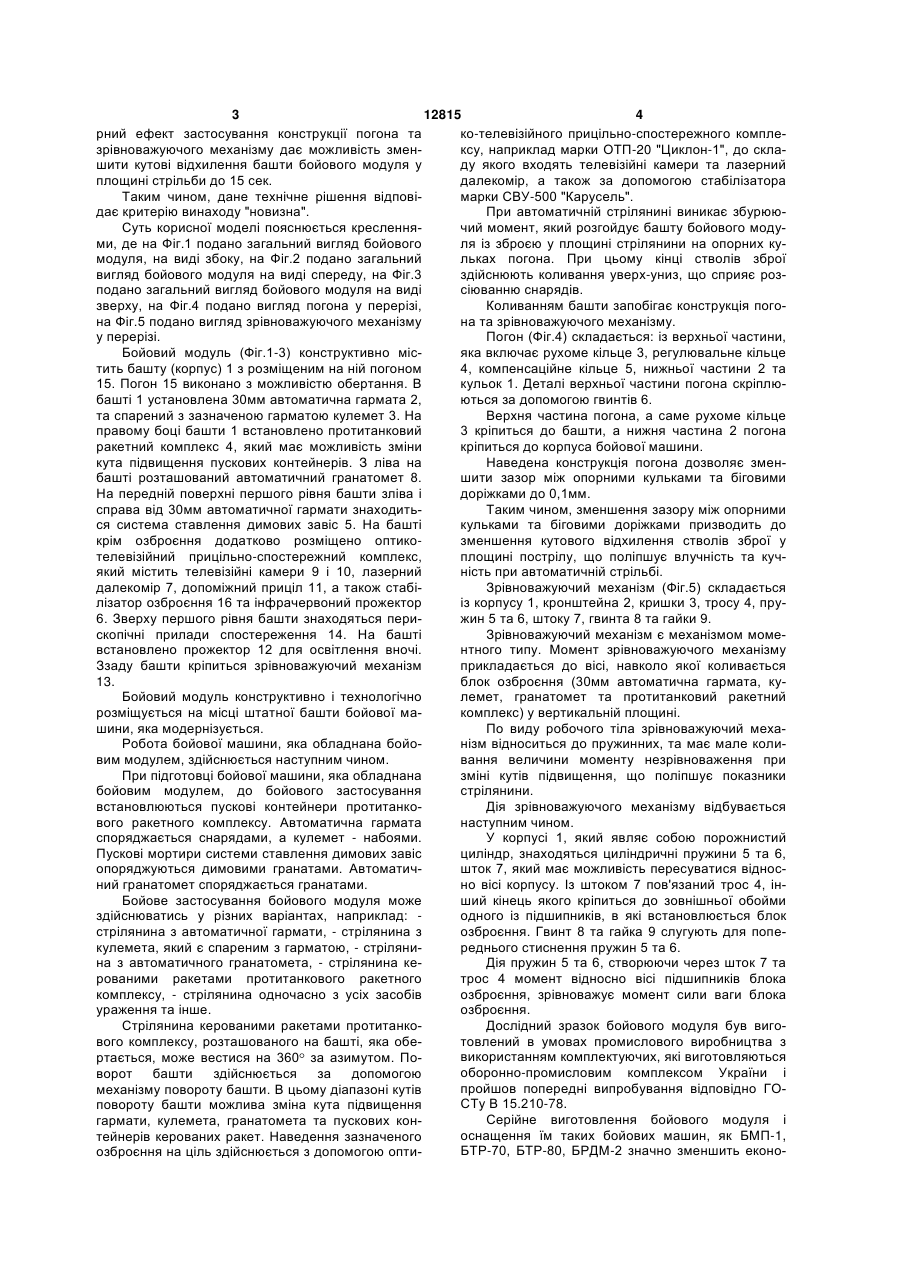

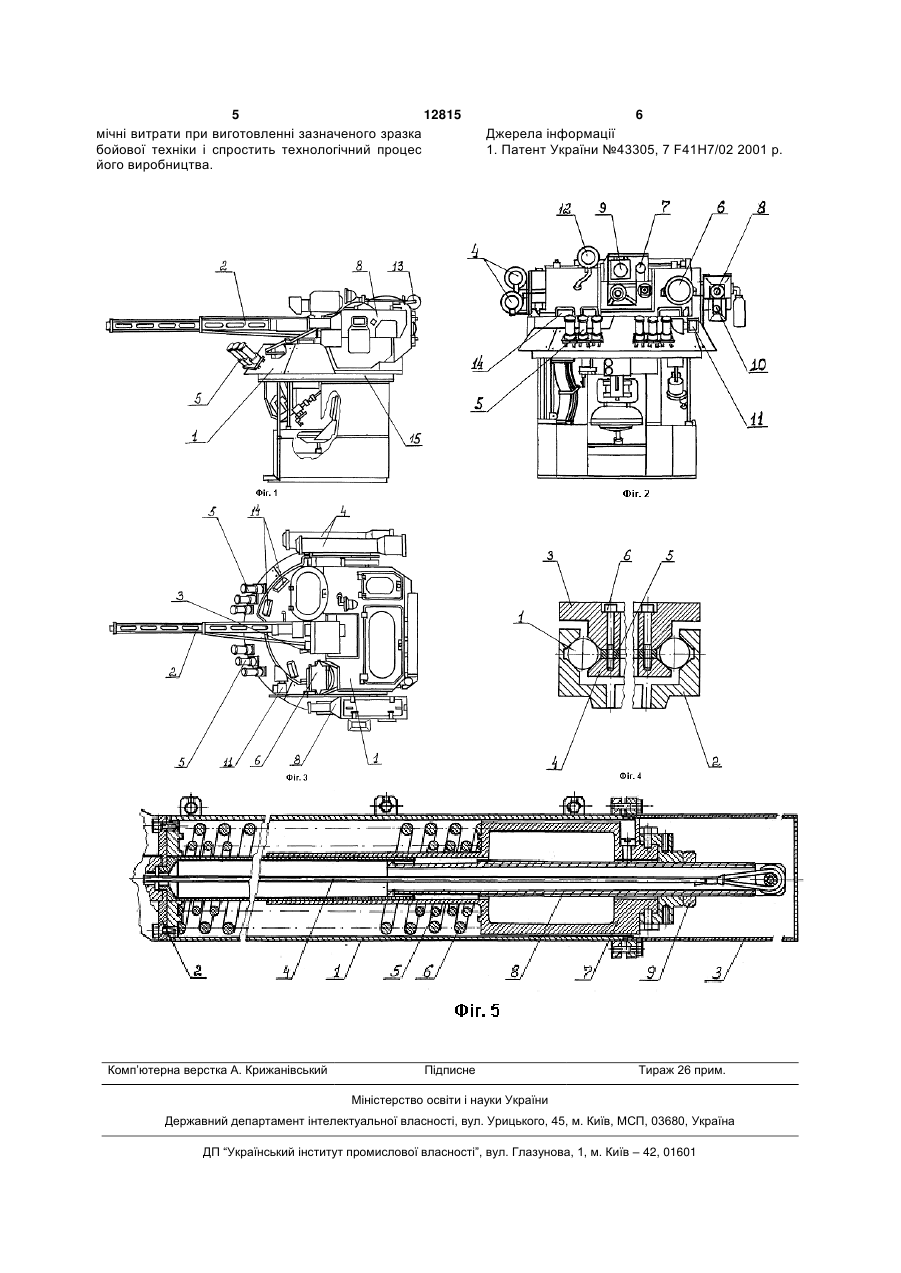

Бойовий модуль, що містить обертовий корпус, виконаний у вигляді дворівневої башти, автоматичну гармату калібру не менше 30 мм, протитанковий ракетний комплекс, який встановлено на бічній стороні зазначеної башти, з можливістю зміни кутів підвищення, автоматичний гранатомет, 3 12815 4 рний ефект застосування конструкції погона та ко-телевізійного прицільно-спостережного комплезрівноважуючого механізму дає можливість зменксу, наприклад марки ОТП-20 "Циклон-1", до склашити кутові відхилення башти бойового модуля у ду якого входять телевізійні камери та лазерний площині стрільби до 15 сек. далекомір, а також за допомогою стабілізатора Таким чином, дане технічне рішення відповімарки СВУ-500 "Карусель". дає критерію винаходу "новизна". При автоматичній стрілянині виникає збурююСуть корисної моделі пояснюється кресленнячий момент, який розгойдує башту бойового модуми, де на Фіг.1 подано загальний вигляд бойового ля із зброєю у площині стрілянини на опорних кумодуля, на виді збоку, на Фіг.2 подано загальний льках погона. При цьому кінці стволів зброї вигляд бойового модуля на виді спереду, на Фіг.3 здійснюють коливання уверх-униз, що сприяє розподано загальний вигляд бойового модуля на виді сіюванню снарядів. зверху, на Фіг.4 подано вигляд погона у перерізі, Коливанням башти запобігає конструкція погона Фіг.5 подано вигляд зрівноважуючого механізму на та зрівноважуючого механізму. у перерізі. Погон (Фіг.4) складається: із верхньої частини, Бойовий модуль (Фіг.1-3) конструктивно місяка включає рухоме кільце 3, регулювальне кільце тить башту (корпус) 1 з розміщеним на ній погоном 4, компенсаційне кільце 5, нижньої частини 2 та 15. Погон 15 виконано з можливістю обертання. В кульок 1. Деталі верхньої частини погона скріплюбашті 1 установлена 30мм автоматична гармата 2, ються за допомогою гвинтів 6. та спарений з зазначеною гарматою кулемет 3. На Верхня частина погона, а саме рухоме кільце правому боці башти 1 встановлено протитанковий 3 кріпиться до башти, а нижня частина 2 погона ракетний комплекс 4, який має можливість зміни кріпиться до корпуса бойової машини. кута підвищення пускових контейнерів. З ліва на Наведена конструкція погона дозволяє зменбашті розташований автоматичний гранатомет 8. шити зазор між опорними кульками та біговими На передній поверхні першого рівня башти зліва і доріжками до 0,1мм. справа від 30мм автоматичної гармати знаходитьТаким чином, зменшення зазору між опорними ся система ставлення димових завіс 5. На башті кульками та біговими доріжками призводить до крім озброєння додатково розміщено оптикозменшення кутового відхилення стволів зброї у телевізійний прицільно-спостережний комплекс, площині пострілу, що поліпшує влучність та кучякий містить телевізійні камери 9 і 10, лазерний ність при автоматичній стрільбі. далекомір 7, допоміжний приціл 11, а також стабіЗрівноважуючий механізм (Фіг.5) складається лізатор озброєння 16 та інфрачервоний прожектор із корпусу 1, кронштейна 2, кришки 3, тросу 4, пру6. Зверху першого рівня башти знаходяться перижин 5 та 6, штоку 7, гвинта 8 та гайки 9. скопічні прилади спостереження 14. На башті Зрівноважуючий механізм є механізмом момевстановлено прожектор 12 для освітлення вночі. нтного типу. Момент зрівноважуючого механізму Ззаду башти кріпиться зрівноважуючий механізм прикладається до вісі, навколо якої коливається 13. блок озброєння (30мм автоматична гармата, куБойовий модуль конструктивно і технологічно лемет, гранатомет та протитанковий ракетний розміщується на місці штатної башти бойової макомплекс) у вертикальній площині. шини, яка модернізується. По виду робочого тіла зрівноважуючий мехаРобота бойової машини, яка обладнана бойонізм відноситься до пружинних, та має мале коливим модулем, здійснюється наступним чином. вання величини моменту незрівноваження при При підготовці бойової машини, яка обладнана зміні кутів підвищення, що поліпшує показники бойовим модулем, до бойового застосування стрілянини. встановлюються пускові контейнери протитанкоДія зрівноважуючого механізму відбувається вого ракетного комплексу. Автоматична гармата наступним чином. споряджається снарядами, а кулемет - набоями. У корпусі 1, який являє собою порожнистий Пускові мортири системи ставлення димових завіс циліндр, знаходяться циліндричні пружини 5 та 6, опоряджуються димовими гранатами. Автоматичшток 7, який має можливість пересуватися відносний гранатомет споряджається гранатами. но вісі корпусу. Із штоком 7 пов'язаний трос 4, інБойове застосування бойового модуля може ший кінець якого кріпиться до зовнішньої обойми здійснюватись у різних варіантах, наприклад: одного із підшипників, в які встановлюється блок стрілянина з автоматичної гармати, - стрілянина з озброєння. Гвинт 8 та гайка 9 слугують для попекулемета, який є спареним з гарматою, - стріляниреднього стиснення пружин 5 та 6. на з автоматичного гранатомета, - стрілянина кеДія пружин 5 та 6, створюючи через шток 7 та рованими ракетами протитанкового ракетного трос 4 момент відносно вісі підшипників блока комплексу, - стрілянина одночасно з усіх засобів озброєння, зрівноважує момент сили ваги блока ураження та інше. озброєння. Стрілянина керованими ракетами протитанкоДослідний зразок бойового модуля був вигового комплексу, розташованого на башті, яка обетовлений в умовах промислового виробництва з використанням комплектуючих, які виготовляються ртається, може вестися на 360 за азимутом. Пооборонно-промисловим комплексом України і ворот башти здійснюється за допомогою пройшов попередні випробування відповідно ГОмеханізму повороту башти. В цьому діапазоні кутів СТу В 15.210-78. повороту башти можлива зміна кута підвищення Серійне виготовлення бойового модуля і гармати, кулемета, гранатомета та пускових коноснащення їм таких бойових машин, як БМП-1, тейнерів керованих ракет. Наведення зазначеного БТР-70, БТР-80, БРДМ-2 значно зменшить еконоозброєння на ціль здійснюється з допомогою опти 5 12815 мічні витрати при виготовленні зазначеного зразка бойової техніки і спростить технологічний процес його виробництва. Комп’ютерна верстка А. Крижанівський 6 Джерела інформації 1. Патент України №43305, 7 F41Н7/02 2001 р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFighting module
Автори англійськоюKomnatskyi Oleksandr Leonidovych
Назва патенту російськоюБоевой модуль
Автори російськоюКомнацкий Александр Леонидович
МПК / Мітки
МПК: F41H 7/02
