Уніфікований бойовий модуль бойової машини

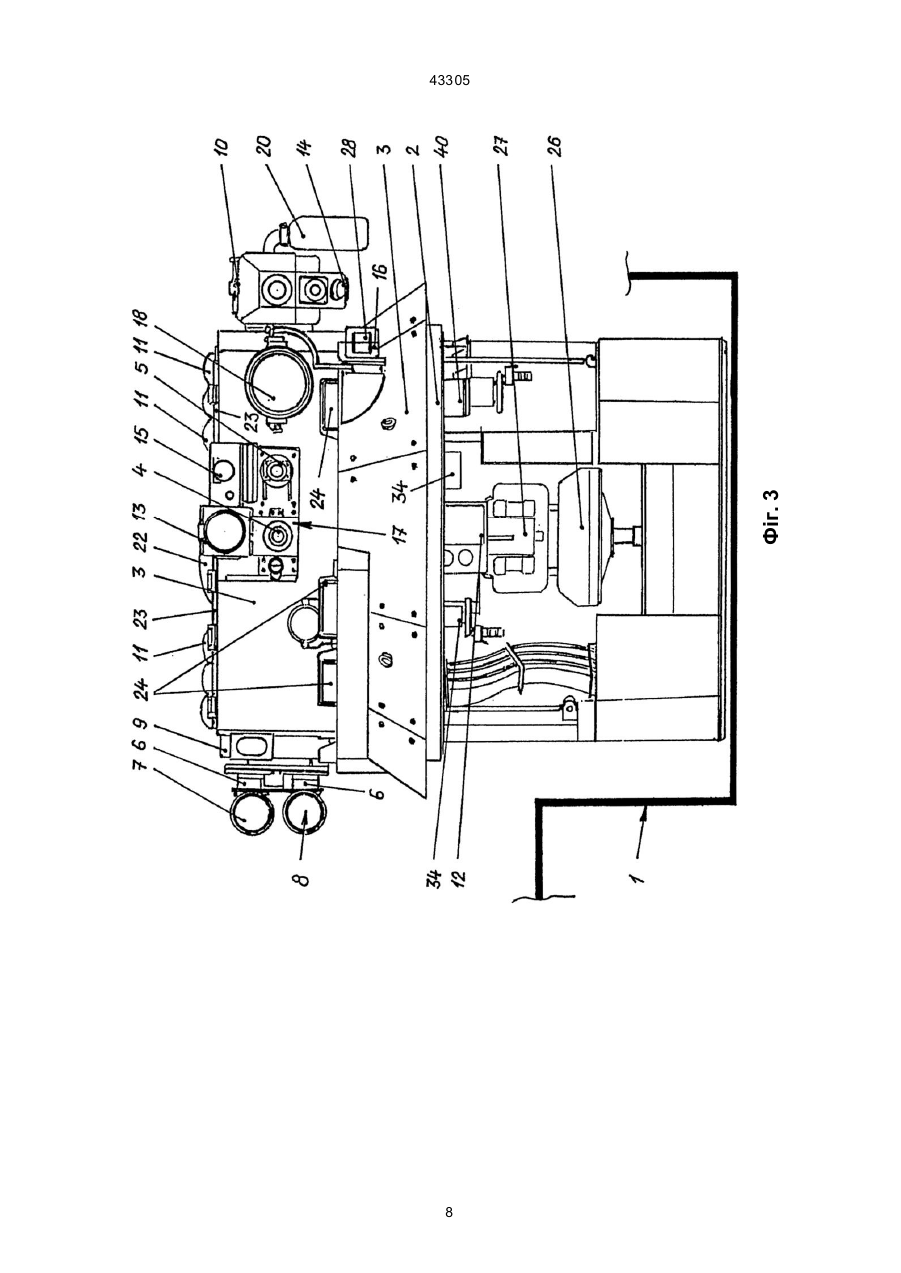

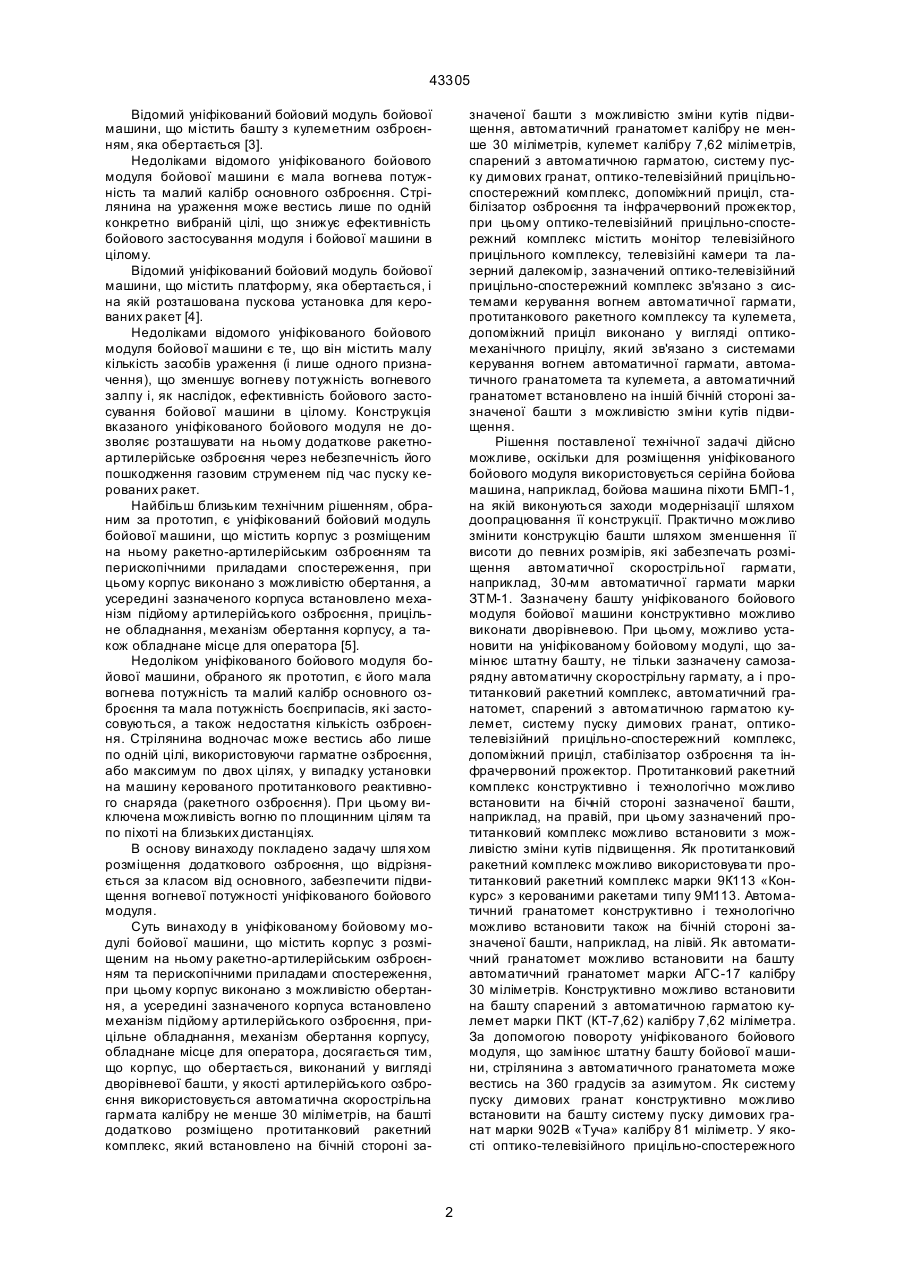

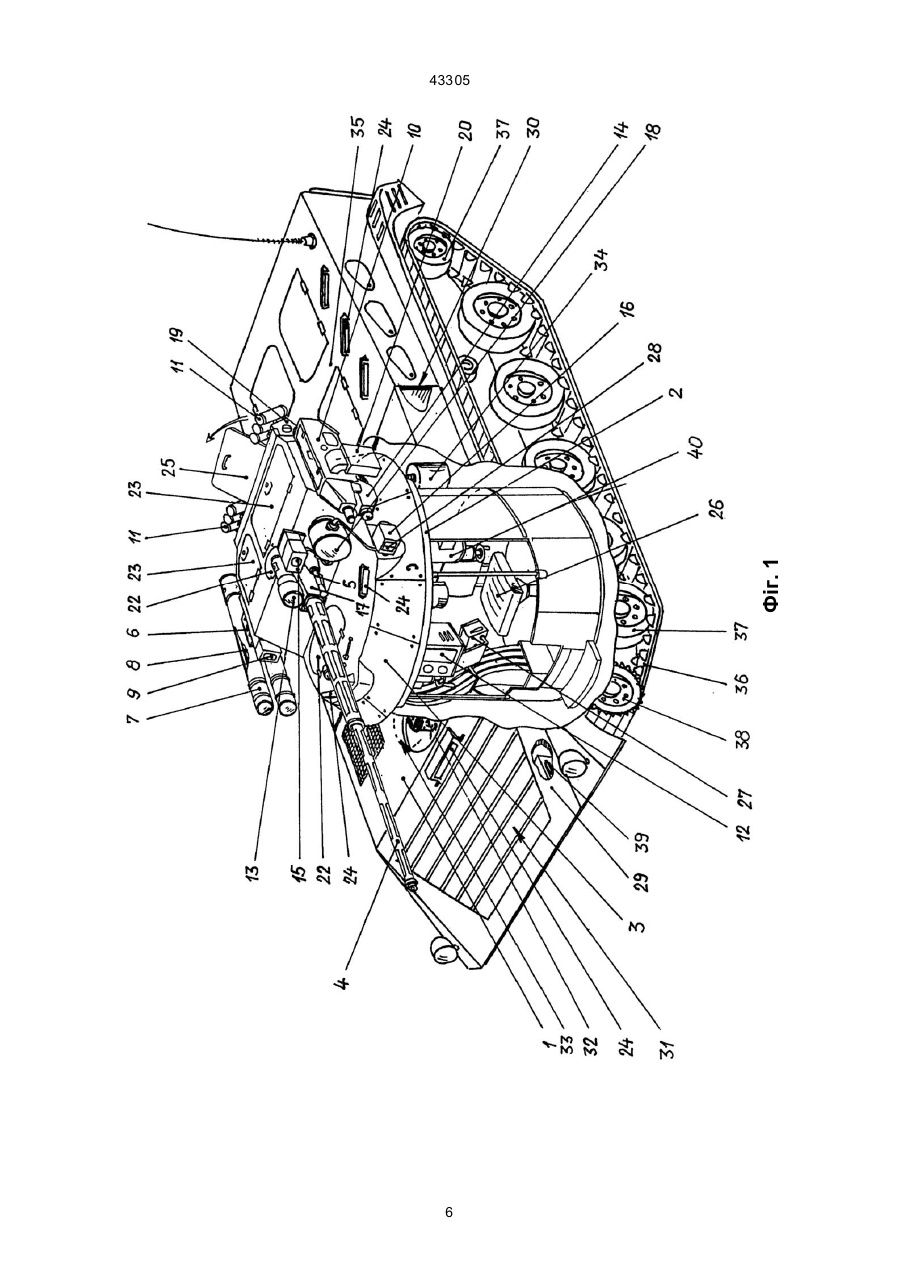

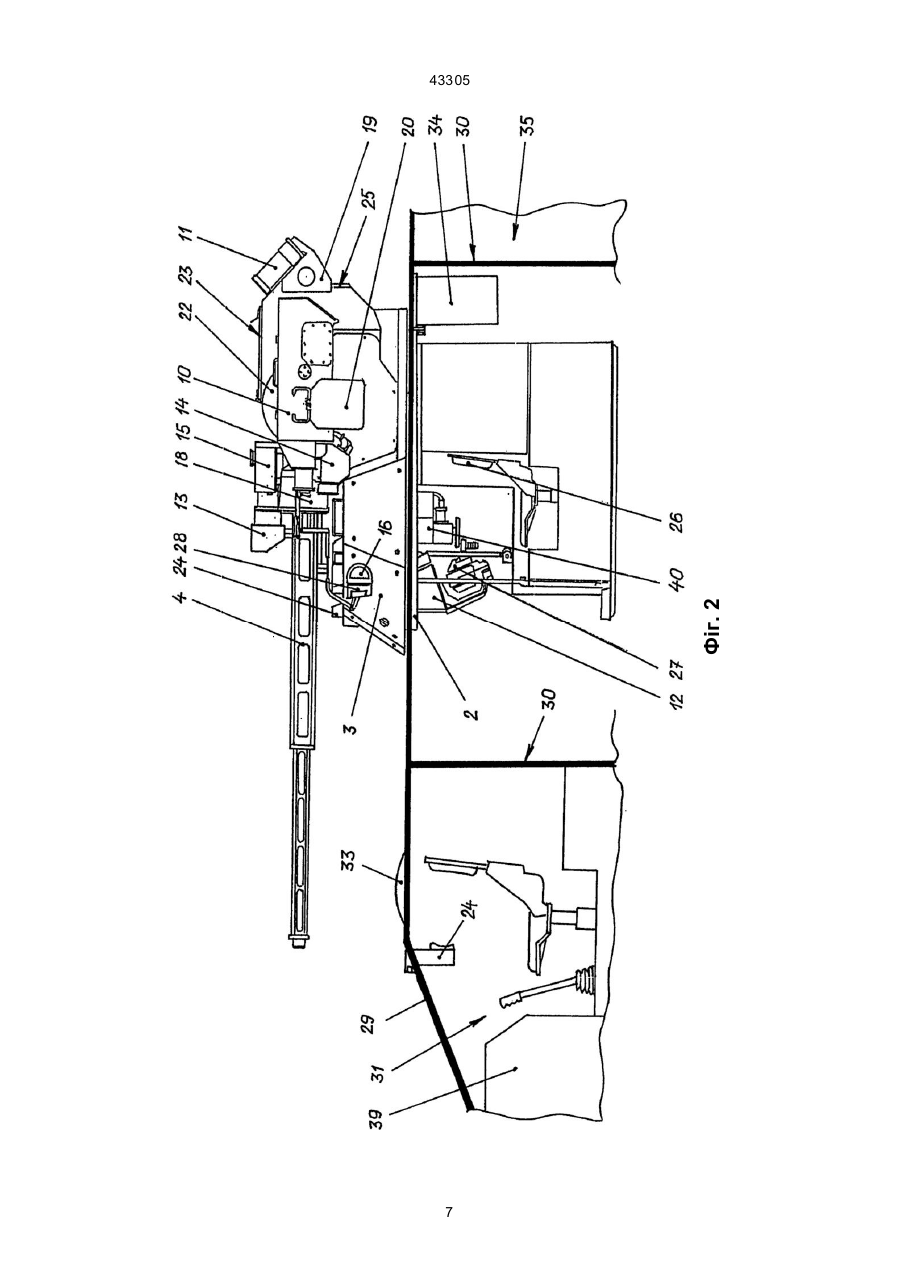

Уніфікований бойовий модуль бойової машини, що містить корпус з розміщеним на ньому ракетно-артилерійським озброєнням та перископічними приладами спостереження, при цьому корпус виконано з можливістю обертання, а усередині зазначеного корпуса встановлено механізм підйому артилерійського озброєння, прицільне обладнання, механізм обертання корпуса, обладнане місце для оператора, який відрізняється тим, що корпус, що обертається, виконаний у вигляді дворівневої башти, у якості артилерійського озброєн A (54) УНІФІКОВАНИЙ БОЙОВИЙ МОДУЛЬ БОЙОВОЇ МАШИНИ 43305 Відомий уніфікований бойовий модуль бойової машини, що містить башту з кулеметним озброєнням, яка обертається [3]. Недоліками відомого уніфікованого бойового модуля бойової машини є мала вогнева потужність та малий калібр основного озброєння. Стрілянина на ураження може вестись лише по одній конкретно вибраній цілі, що знижує ефективність бойового застосування модуля і бойової машини в цілому. Відомий уніфікований бойовий модуль бойової машини, що містить платформу, яка обертається, і на якій розташована пускова установка для керованих ракет [4]. Недоліками відомого уніфікованого бойового модуля бойової машини є те, що він містить малу кількість засобів ураження (і лише одного призначення), що зменшує вогневу потужність вогневого залпу і, як наслідок, ефективність бойового застосування бойової машини в цілому. Конструкція вказаного уніфікованого бойового модуля не дозволяє розташувати на ньому додаткове ракетноартилерійське озброєння через небезпечність його пошкодження газовим струменем під час пуску керованих ракет. Найбільш близьким технічним рішенням, обраним за прототип, є уніфікований бойовий модуль бойової машини, що містить корпус з розміщеним на ньому ракетно-артилерійським озброєнням та перископічними приладами спостереження, при цьому корпус виконано з можливістю обертання, а усередині зазначеного корпуса встановлено механізм підйому артилерійського озброєння, прицільне обладнання, механізм обертання корпусу, а також обладнане місце для оператора [5]. Недоліком уніфікованого бойового модуля бойової машини, обраного як прототип, є його мала вогнева потужність та малий калібр основного озброєння та мала потужність боєприпасів, які застосовуються, а також недостатня кількість озброєння. Стрілянина водночас може вестись або лише по одній цілі, використовуючи гарматне озброєння, або максимум по двох цілях, у випадку установки на машину керованого протитанкового реактивного снаряда (ракетного озброєння). При цьому виключена можливість вогню по площинним цілям та по піхоті на близьких дистанціях. В основу винаходу покладено задачу шля хом розміщення додаткового озброєння, що відрізняється за класом від основного, забезпечити підвищення вогневої потужності уніфікованого бойового модуля. Суть винаходу в уніфікованому бойовому модулі бойової машини, що містить корпус з розміщеним на ньому ракетно-артилерійським озброєнням та перископічними приладами спостереження, при цьому корпус виконано з можливістю обертання, а усередині зазначеного корпуса встановлено механізм підйому артилерійського озброєння, прицільне обладнання, механізм обертання корпусу, обладнане місце для оператора, досягається тим, що корпус, що обертається, виконаний у вигляді дворівневої башти, у якості артилерійського озброєння використовується автоматична скорострільна гармата калібру не менше 30 міліметрів, на башті додатково розміщено протитанковий ракетний комплекс, який встановлено на бічній стороні за значеної башти з можливістю зміни кутів підвищення, автоматичний гранатомет калібру не менше 30 міліметрів, кулемет калібру 7,62 міліметрів, спарений з автоматичною гарматою, систему пуску димових гранат, оптико-телевізійний прицільноспостережний комплекс, допоміжний приціл, стабілізатор озброєння та інфрачервоний прожектор, при цьому оптико-телевізійний прицільно-спостережний комплекс містить монітор телевізійного прицільного комплексу, телевізійні камери та лазерний далекомір, зазначений оптико-телевізійний прицільно-спостережний комплекс зв'язано з системами керування вогнем автоматичної гармати, протитанкового ракетного комплексу та кулемета, допоміжний приціл виконано у вигляді оптикомеханічного прицілу, який зв'язано з системами керування вогнем автоматичної гармати, автоматичного гранатомета та кулемета, а автоматичний гранатомет встановлено на іншій бічній стороні зазначеної башти з можливістю зміни кутів підвищення. Рішення поставленої технічної задачі дійсно можливе, оскільки для розміщення уніфікованого бойового модуля використовується серійна бойова машина, наприклад, бойова машина піхоти БМП-1, на якій виконуються заходи модернізації шляхом доопрацювання її конструкції. Практично можливо змінити конструкцію башти шляхом зменшення її висоти до певних розмірів, які забезпечать розміщення автоматичної скорострільної гармати, наприклад, 30-мм автоматичної гармати марки ЗТМ-1. Зазначену башту уніфікованого бойового модуля бойової машини конструктивно можливо виконати дворівневою. При цьому, можливо установити на уніфікованому бойовому модулі, що замінює штатну башту, не тільки зазначену самозарядну автоматичну скорострільну гармату, а і протитанковий ракетний комплекс, автоматичний гранатомет, спарений з автоматичною гарматою кулемет, систему пуску димових гранат, оптикотелевізійний прицільно-спостережний комплекс, допоміжний приціл, стабілізатор озброєння та інфрачервоний прожектор. Протитанковий ракетний комплекс конструктивно і технологічно можливо встановити на бічній стороні зазначеної башти, наприклад, на правій, при цьому зазначений протитанковий комплекс можливо встановити з можливістю зміни кутів підвищення. Як протитанковий ракетний комплекс можливо використовува ти протитанковий ракетний комплекс марки 9К113 «Конкурс» з керованими ракетами типу 9М113. Автоматичний гранатомет конструктивно і технологічно можливо встановити також на бічній стороні зазначеної башти, наприклад, на лівій. Як автоматичний гранатомет можливо встановити на башту автоматичний гранатомет марки АГС-17 калібру 30 міліметрів. Конструктивно можливо встановити на башту спарений з автоматичною гарматою кулемет марки ПКТ (КТ-7,62) калібру 7,62 міліметра. За допомогою повороту уніфікованого бойового модуля, що замінює штатну башту бойової машини, стрілянина з автоматичного гранатомета може вестись на 360 градусів за азимутом. Як систему пуску димових гранат конструктивно можливо встановити на башту систему пуску димових гранат марки 902В «Туча» калібру 81 міліметр. У якості оптико-телевізійного прицільно-спостережного 2 43305 комплексу можливо встановити комплекс ОТП-20 «Циклоп-1», при цьому оптико-телевізійний прицільно-спостережний комплекс може бути виконано у вигляді телевізійної камери (наприклад, марки ТПК-1 та ТПК-2) та лазерного далекоміра (наприклад, марки ВДЛ-2). Конструктивно можливо встановити на башту бойової машини допоміжний приціл, наприклад, марки ПЗУ-7М, при цьому допоміжний приціл можливо виконати у вигляді оптикомеханічного прицілу, який зв'язано з системами керування вогнем автоматичної гармати, автоматичного гранатомета та кулемета. Також конструктивно можливо встановити на башту стабілізатор озброєння, наприклад, марки СВУ-500 «Карусель» з діапазоном кутів наведення по вертикалі від -6° до +75°, та 360° за азимутом. При цьому стабілізатор озброєння може бути конструктивно зв'язаним з системами керування вогнем автоматичної гармати, протитанкового ракетного комплексу та кулемета 3 іншого обладнання конструктивно можливо встановити на башту і інфрачервоний прожектор, наприклад, марки ОУ-5. За допомогою оптико-телевізійного прицільно-спостережного комплексу та допоміжного прицілу стрілянина з гармати, кулемета, автоматичного гранатомета та протитанкового ракетного комплексу може вестись як з місця, так і при русі бойової машини (як вдень, так і вночі). Порівняльний аналіз технічного рішення, з прототипом показує, що уніфікований бойовий модуль даної бойової машини, відрізняється тим, що корпус, що обертається, виконаний у вигляді дворівневої башти, у якості артилерійського озброєння використовується автоматична скорострільна гармата калібру не менше 30 міліметрів, на башті додатково розміщено протитанковий ракетний комплекс, який встановлено на бічній стороні зазначеної башти з можливістю зміни кутів підвищення, автоматичний гранатомет калібру не менше 30 міліметрів, кулемет калібру 7,62 міліметрів, спарений з автоматичною гарматою, систему пуску димових гранат, оптико-телевізійний прицільноспостережний комплекс, допоміжний приціл, стабілізатор озброєння та інфрачервоний прожектор, при цьому оптико-телевізійний прицільно-спостережний комплекс містить монітор телевізійного прицільного комплексу, телевізійні камери та лазерний далекомір, зазначений оптико-телевізійний прицільно-спостережний комплекс зв'язано з системами керування вогнем автоматичної гармати, протитанкового ракетного комплексу та кулемета, допоміжний приціл виконано у вигляді оптико-механічного прицілу, який зв'язано з системами керування вогнем автоматичної гармати, автоматичного гранатомета та кулемета, а автоматичний гранатомет встановлено на іншій бічній стороні зазначеної башти з можливістю зміни кутів підвищення. Таким чином дане технічне рішення, відповідає критерію винаходу "новизна". Суть винаходу пояснюється кресленнями, де на фіг. 1 поданий загальний вигляд бойової машини (як варіант конструктивного виконання), на якій встановлено уніфікований бойовий модуль, на фіг. 2 подано загальний вигляд уніфікованого бойового модуля бойової машини, що заявляється, на виді збоку, на фіг. 3 подано загальний вигляд уніфікованого бойового модуля даної бойової машини, на виді спереду, на фіг. 4 подано загальний вигляд уніфікованого бойового модуля бойової машини, на виді зверху, на фіг. 5 подана конструктивно-компонувальна схема дворівневої башти уніфікованого бойового модуля. Уніфікований бойовий модуль бойової машини конструктивно містить корпус 1 з розміщеною на ньому платформою 2. Корпус 1 з платформою 2, що обертається, виконаний у вигляді дворівневої башти 3 (див. фіг. 2-5). В ба шті 3 установлена автоматична скорострільна гармата 4 та спарений з зазначеною гарматою 4 кулемет 5. На башті 3 установлені направляючі 6, на яких розміщено пускові контейнери 7 протитанкового ракетного комплексу з керованими реактивними снарядами 8 (ракетами) (див. фіг. 5). Направляючі 6 виконані з можливістю зміни кута підвищення пускових контейнерів 7. Пускові контейнери 7 протитанкового ракетного комплексу встановлено на бічній стороні зазначеної башти 3 (корпуса 1), наприклад, на правій (як варіант конструктивного виконання). До протитанкового ракетного комплексу входить прилад 9, який встановлено паралельно пусковому контейнеру 7. У якості артилерійського озброєння використовується автоматична скорострільна гармата 4 (калібру не менше 30 міліметрів). На поворотній дворівневій башті 3 додатково розміщено: автоматичний гранатомет 10 (калібру не менше 30 міліметрів) і систему 11 пуску димових гранат. На башті 3 крім озброєння додатково розміщено оптико-телевізійний прицільно-спостережний комплекс, який містить монітор 12 телевізійного прицільного комплексу, телевізійні камери 13 і 14 та лазерний далекомір 15, а також допоміжний приціл 16, стабілізатор озброєння 17 та інфрачервоний прожектор 18. Зазначений оптико-телевізійний прицільноспостережний комплекс зв'язано з системами керування вогнем автоматичної гармати 4, протитанкового ракетного комплексу та кулемета 5. Допоміжний приціл 16 виконано у вигляді оптико-механічного прицілу, який зв'язано з системами керування вогнем автоматичної гармати 4, автоматичного гранатомета 10 та кулемета 5. Автоматичний гранатомет 10 конструктивно встановлено на іншій (відносно пускових контейнерів 7 протитанкового ракетного комплексу) бічній стороні зазначеної башти 3 з можливістю зміни кутів підвищення. Систему 11 пуску димових гранат виконано розміщеною на задній стінці башти 3, при цьому направляючі для димових гранат виконано об'єднаними у блоки по три штуки (як варіант конструктивного виконання), а кожний з зазначених блоків виконано жорстко закріпленим на силових кронштейнах 19. Автоматичний гранатомет 10 виконано обладнаним збірником 20 стріляних гільз. Башта 3 виконана обладнаною люком для оператора 21, що закривається кришкою 22. На башті 3 також виконано технологічні люки, що закриваються кришками 23. На башті 3 розміщено перископічні прилади спостереження 24. Між кронштейнами 19 блоків направляючих (мортирок) для димових гранат виконано люк, який закривається стулкою 25 (див. фіг. 4). Усередині башти 3 обладнане місце (сидіння 26) для оператора 21 та встановлено пульт 27 керування стабілізатора озброєння 17 та монітор 12 телевізійного прицільного комплексу (який вхо 3 43305 дить складовою частиною до оптико-телевізійного прицільно-спостережного комплексу) (див. фіг. 2). На корпусі 1 башти 3 виконане вхідне вікно 28 допоміжного прицілу 16 (див. фіг. 3). Уніфікований бойовий модуль бойової машини конструктивно і технологічно розміщується на місці штатної башти бойової машини, яка модернізується. Зазначена бойова машина конструктивно містить корпус 29, який виконано розділеним поперечними перегородками 30 на відділення, переднє з яких є моторно-трансмісійним 31. У передньому відділенні 31 також обладнано місце для механікаводія 32 і виконано люк для нього, який закривається кришкою 33. У середньому відділенні установлено уніфікований бойовий модуль (башту 3) і механізм повороту 34 зазначеної башти 3, який забезпечує башті 3 поворот (обертання) на 360 градусів за азимутом. У кормовому відділенні виконано відсік 35, оснащений люками у торцевій частині, який закривається стулками. Пересування бойової машини здійснюється за допомогою гусеничного рушія, який складається з гусениці 36 і катків 37 та 38, при цьому каток 38 виконано ведучим. В моторно-трансмісійному відділенні 31 встановлено двигун 39. Місце механіка-водія 32 обладнане перископічним приладом спостереження 24. В башті 3 встановлено також підйомний механізм 40 гармати 4. Робота бойової машини, яка обладнана уніфікованим бойовим модулем, здійснюється наступним чином. При підготовці бойової машини, яка обладнана уніфікованим бойовим модулем, до бойового застосування встановлюють пускові контейнери 7 протитанкового ракетного комплексу (які споряджені керованими реактивними снарядами 8), при цьому зазначені пускові контейнери 7 встановлюють на башті 3 на направляючих 6. Автоматична скорострільна гармата 4 споряджається снарядами, автоматичний гранатомет 10 споряджається гранатами, а кулемет 5 - патронами. Спорядження автоматичної скорострільної гармати 4 та кулемета 5 здійснюється через технологічні люки, які виконано на башті 3 (що закриваються кришками 23). Пускові мортирки системи 11 пуску димових гранат споряджаються зазначеними гранатами. Після цього механік-водій 32 та оператор 21 займають свої місця, відповідно, у моторно-трансмісійному відділенні 31 та у башті 3. Для входу у бойову машину і для її покидання механік-водій 32 використовує люк, який закривається кришкою 33, а оператор 21 використовує люк, який закривається кришкою 22. Оператор 21 розміщується усередині башти 3 на сидінні 26. Оператор 21 зі свого місця керує роботою монітора 12 телевізійного прицільного комплексу (який входить складовою частиною до оптико-телевізійного прицільно-спостережного комплексу), пульта 27 та підйомного механізму гармати 4. При цьому оператор 21 перевіряє апаратур у протитанкового ракетного комплексу, автоматичного гранатомета 10, автоматичної скорострільної гармати 4, системи 11 пуску димових гранат, стабілізатора озброєння 17, оптико-телевізійного прицільно-спостережного комплексу та допоміжного прицілу 16. Після перевірки зазначеної апаратури перевіряється система повертання (механізм повороту 34) башти 3 та функціо нування елементів гусеничного рушія. Зап ускається двигун 39 і бойова машина за допомогою гусениць 36 (які приводяться до руху за допомогою ведучи х катків 38) рухається з місця. Спостереження за зовнішнім простором при русі бойової машини механік-водій 32 та оператор 21 здійснюють через перископічні прилади спостереження 24 (наприклад, марки ТНПО-170). Бойове застосування машини може здійснюватись у різних варіантах, наприклад: - стрілянина керованими реактивними снарядами (ракетами 8) з пускових контейнерів 7 протитанкового ракетного комплексу, розташованих на направляючих 6 на башті 3, яка обертається, - стрілянина зі штатної гармати 4, також розташованої на платформі 2 башти 3, - стрілянина з кулемета 5, який є спареним з гарматою 4, - стрілянина з автоматичного гранатомета 10, - стрілянина одночасно з усіх засобів ураження та інше. Стрілянина керованими ракетами 8 з пускових контейнерів 7 протитанкового ракетного комплексу, розташованих на направляючих 6 на башті 3, яка обертається, може вестись на 360 градусів за азимутом шляхом повороту платформи 2 (башти 3). Поворот платформи 2 башти 3 здійснюється за допомогою механізму 34 повороту башти. В цьому діапазоні кутів повороту башти 3 можлива зміна кута підвищення гармати 4, кулемета 5, автоматичного гранатомета 10 та пускових контейнерів 7 шляхом зміни кута установки їх направляючих 6. Наведення на ціль керованих ракет 8 (наприклад, типу 9М113) здійснюється за допомогою протитанкового ракетного комплексу, наприклад, марки 9К113 "Конкурс" (до складу якого входить прилад 9, наприклад, марки 9Ш119). Прилад 9 встановлюється біля пускових контейнерів 7. Стріляниною з пускових контейнерів 7 протитанкового ракетного комплексу, з автоматичної гармати 4, кулемета 5, автоматичного гранатомета 10 та системою 11 пуску димових гранат керує оператор 21, який знаходиться у башті 3 корпуса 1. Наведення зазначеного озброєння на ціль оператор 21 здійснює за допомогою стабілізатора озброєння 17 (наприклад, марки СВУ-500 "Карусель"), а також за допомогою оптико-телевізійного прицільно-спостережного комплексу, наприклад, марки ОТП-20 "Циклоп-1", до складу якого входять телевізійні камери 13 і 14 (наприклад, відповідно, марок ТПК-1 та ТПК-2) та лазерний далекомір 15 (наприклад, марки ВДЛ-2), і допоміжного прицілу 16 (наприклад, марки ПЗУ-7М). Телевізійна передавальна камера 13 встановлюється зверху гармати 4, а передавальна телевізійна камера 14 - під корпусом автоматичного гранатомета 10. Лазерний далекомір 15 встановлюється на башті 3 над кулеметом 5 (паралельно телевізійній передавальній камери 13, яка встановлена над автоматичною скорострільною гарматою 4). У якості стрілецького озброєння на бойовій машині використовується автоматична скорострільна гармата 4 (наприклад, марки ЗТМ-1 калібру 30-мм з темпом стрільби 330 пострілів за хвилину), кулемет 5 (наприклад, марки ПКТ (КТ-7,62) калібру 7,62-мм з максимальним темпом стрільби 700-800 пострілів за хвилину), який конструктивно виконано спареним з гарматою 4, та автоматичний гранатомет 10 (наприклад, марки АГС-17, калібру 4 43305 30-мм з максимальним темпом стрільби 50-400 пострілів за хвилину). При стрілянині з автоматичного гранатомету 10 стріляні гільзи збираються за допомогою збірника 20, які виконано закріпленим на корпусі зазначеного гранатомета. Для постановки димової завіси використовують систему 11 пуску димових гранат, яку, як варіант конструктивного виконання, встановлюють на задній частині башти 3 на силових кронштейнах 19. При цьому, мортирки (пускові установки) зазначеної системи 11 поєднують в блоки, наприклад, по три мортирки у блоці. Як систему 16 пуску димових гранат конструктивно можливо встановити на башту 3 систему п уску димових гранат марки 902В «Туча» калібру 81 міліметр. У нічний час або при недостатній видимості (наприклад, в тумані) наведенню озброєння на ціль здійснюється за допомогою інфрачервоного прожектора 18 (наприклад, марки ОУ-5). Підвищення ефективності застосування уніфікованого бойового модуля бойової машини, сумісно з бойовою машиною, на яку він встановлюється, у порівнянні з прототипом досягається за рахунок збільшення його/її вогневої потужності шляхом установки на башті уніфікованого бойового модуля додаткового стрілецького та ракетного озброєння, збільшення кількості вогневих установок і, як наслідок, кількості бойових вражаючих елементів у залпі. Стрілянина у варіанті бойової машини може вестись не лише по одиночних цілях, а й по площинним, включаючи колони техніки і живої сили, а також по піхоті, яка знаходиться на близьких дистанціях. Можлива ефективна боротьба і з низьколітаючими повітряними цілями. Зазначеними уніфікованими бойовими модулями, що заявляється, з розміщеним на них озброєнням можливо модернізувати такі бойові машини, як БМП-1, БМД-1, БТР-70, БТР-80, БРДМ-2. Джерела інформації. 1. Справочник "Вооружение и техника". Серия "Иностранные армии», Военное издательство Министерства обороны СССР. - М., 1982. - С. 176-177 (аналог). 2. Справочник "Вооружение и техника". Серия "Иностранные армии», Военное издательство Министерства обороны СССР. - М., 1982. – С. 177178 (аналог). 3. Справочник "Вооружение и техника". Серия "Иностранные армии», Военное издательство Министерства обороны СССР. - М., 1982. – С. 184185 (аналог). 4. Справочник "Вооружение и техника". Серия "Иностранные армии», Военное издательство Министерства обороны СССР. - М., 1982. – С. 121122 (аналог). 5. Боевая машина пехоти БМП-1. Те хническое описание и инструкция по эксплуатации. Военное издательство Министерства обороны СССР. - М., 1979. - 624 с. - С. 5-14, рис. 1-5 (прототип). 5 Фіг. 1 43305 6 Фіг. 2 43305 7 Фіг. 3 43305 8 Фіг. 4 43305 9 Фіг. 5 43305 10 43305 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 11
