Фрикційний варіатор

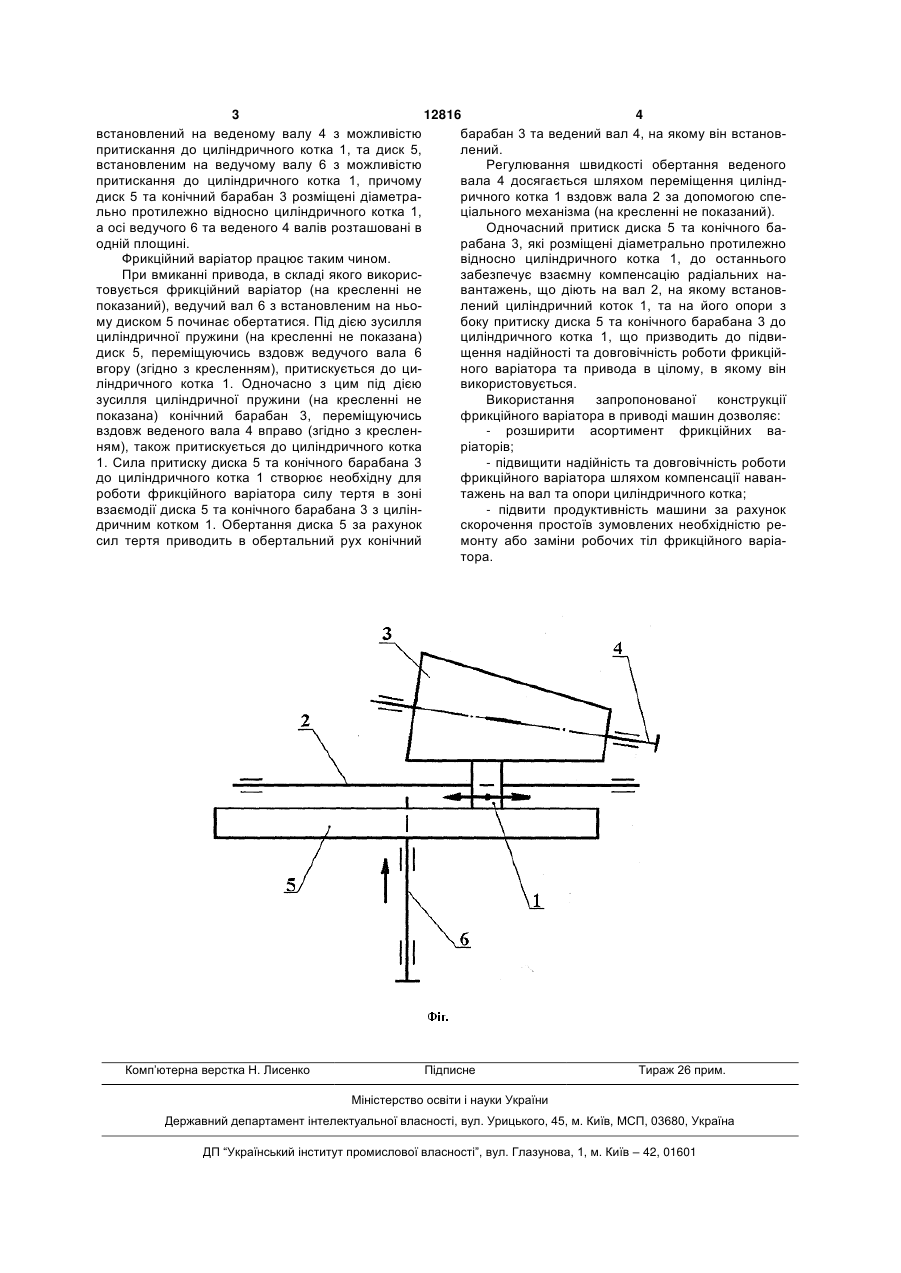

Фрикційний варіатор, що містить циліндричний коток, встановлений на валу з можливістю 3 12816 4 встановлений на веденому валу 4 з можливістю барабан 3 та ведений вал 4, на якому він встановпритискання до циліндричного котка 1, та диск 5, лений. встановленим на ведучому валу 6 з можливістю Регулювання швидкості обертання веденого притискання до циліндричного котка 1, причому вала 4 досягається шляхом переміщення цилінддиск 5 та конічний барабан 3 розміщені діаметраричного котка 1 вздовж вала 2 за допомогою спельно протилежно відносно циліндричного котка 1, ціального механізма (на кресленні не показаний). а осі ведучого 6 та веденого 4 валів розташовані в Одночасний притиск диска 5 та конічного баодній площині. рабана 3, які розміщені діаметрально протилежно Фрикційний варіатор працює таким чином. відносно циліндричного котка 1, до останнього При вмиканні привода, в складі якого викорисзабезпечує взаємну компенсацію радіальних натовується фрикційний варіатор (на кресленні не вантажень, що діють на вал 2, на якому встановпоказаний), ведучий вал 6 з встановленим на ньолений циліндричний коток 1, та на його опори з му диском 5 починає обертатися. Під дією зусилля боку притиску диска 5 та конічного барабана 3 до циліндричної пружини (на кресленні не показана) циліндричного котка 1, що призводить до підвидиск 5, переміщуючись вздовж ведучого вала 6 щення надійності та довговічність роботи фрикційвгору (згідно з кресленням), притискується до циного варіатора та привода в цілому, в якому він ліндричного котка 1. Одночасно з цим під дією використовується. зусилля циліндричної пружини (на кресленні не Використання запропонованої конструкції показана) конічний барабан 3, переміщуючись фрикційного варіатора в приводі машин дозволяє: вздовж веденого вала 4 вправо (згідно з креслен- розширити асортимент фрикційних ваням), також притискується до циліндричного котка ріаторів; 1. Сила притиску диска 5 та конічного барабана 3 - підвищити надійність та довговічність роботи до циліндричного котка 1 створює необхідну для фрикційного варіатора шляхом компенсації наванроботи фрикційного варіатора силу тертя в зоні тажень на вал та опори циліндричного котка; взаємодії диска 5 та конічного барабана 3 з цилін- підвити продуктивність машини за рахунок дричним котком 1. Обертання диска 5 за рахунок скорочення простоїв зумовлених необхідністю ресил тертя приводить в обертальний рух конічний монту або заміни робочих тіл фрикційного варіатора. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
