Відцентрова форсунка для охолодження рідини

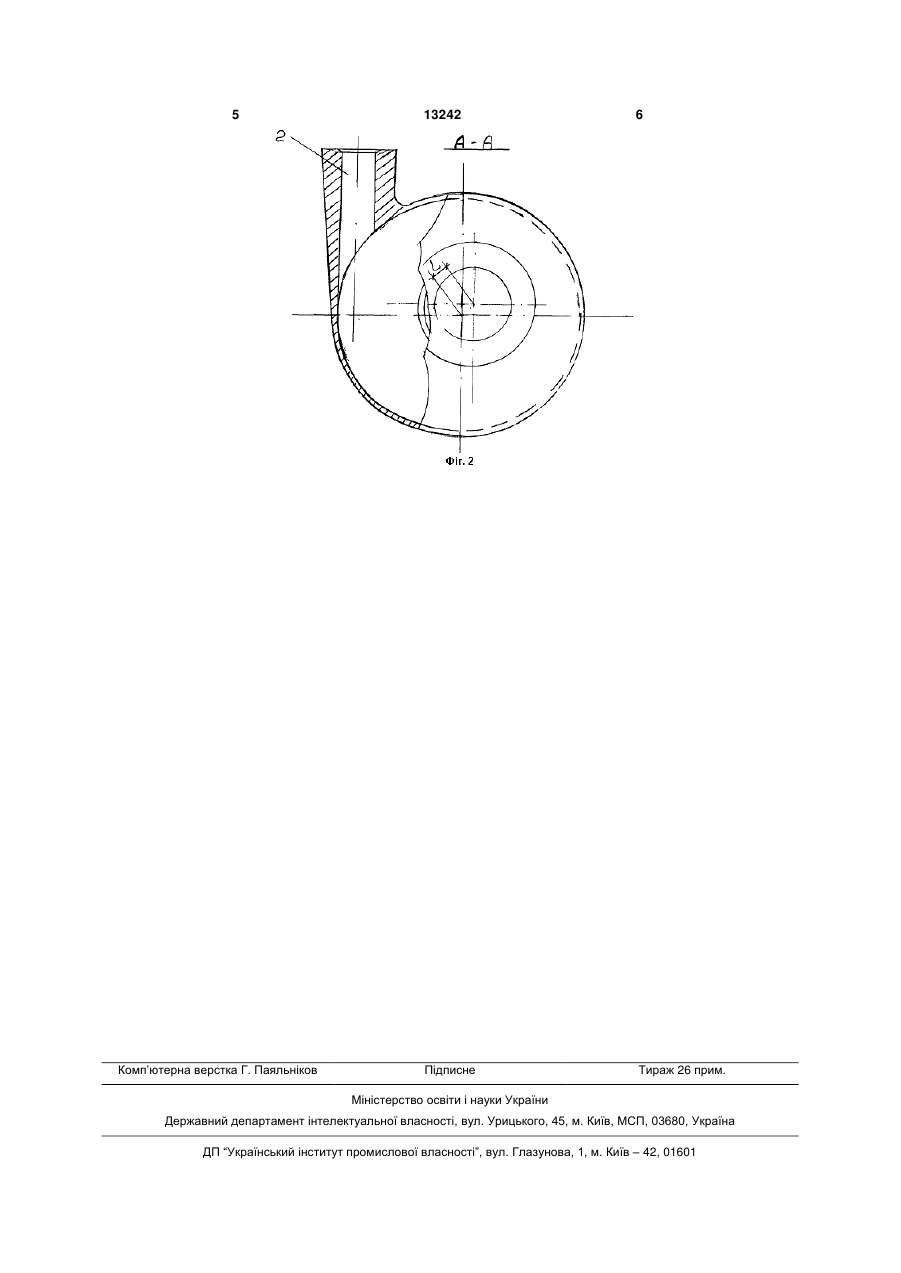

1. Відцентрова форсунка для охолодження води, що містить циліндричну камеру з тангенціальним каналом і соплом для витікання рідини, на торцевій стінці якої, розташованій протилежно соплу, виконаний отвір, площа якого менша за площу сопла, яка відрізняється тим, що сопло 3 13242 4 встановлений першим по ходу витікання рідини і пилюваної рідини, і в результаті інтенсифікується сполучений з циліндром за своєю меншою осноїї охолодження. вою, а відношення площі S2 більшої основи конуса Корисна модель пояснюється кресленнями, де до площі S1 його меншої основи, складає 1,1-1,5, на фіг. 1 показаний загальний вигляд форсунки в при цьому центр сопла зміщений щодо осі, яка розрізі, на фіг.2 розріз по А-А на фіг.1. проходить через центр циліндричної камери на Відцентрова форсунка для охолодження рідивідстань L, що дорівнює 0,08-0,025 діаметри сопни містить циліндричну камеру 1 з тангенціальним ла. Крім того, відношення площі S3 отвору на торвхідним каналом 2 і соплом для виходу рідини, що цевій стінці камери до площі S2 більшої основи складається з конічної ділянки 3 і циліндричної конусної частини сопла складає 0,25-0,7. ділянки 4, сполучених між собою по меншій основі Причинно-наслідковий зв'язок між суттєвими усіченого конуса, причому відношення площі S2 ознаками корисної моделі, що заявляється, і одебільшої основи конічної ділянки до площі S1 його ржаним технічним результатом полягає в наступменшої основи, складає 1,1-1,5, при цьому центр ному. сопла зміщений щодо осі, що проходить через Виконання сопла, складеного з усіченого конуцентр циліндричної камери на відстань L, рівну са, сполученого по своїй меншій основі з цилінд0,08-0,025 діаметра сопла. ром, збільшує площу і кут розкриття факела розПротилежна соплу торцева стінка циліндричпилювання. Установка конічної ділянки першою по ної камери 1 виконана з отвором 5, відношення ходу витікання рідини, збільшує швидкість її витіплощі S3 якого до площі S2 більшої основи конускання і покращує розпилення рідини. Відношення ної частини сопла складає 0,25-0,7. площі S3 більшої основи конуса до площі S і менВідцентрова форсунка для охолодження рідишої основи конуса, рівне 1,1-1,5, забезпечує оптини працює таким чином. Рідину з вхідного каналу 2 мальні і ефективні значення площі і кута розкриття подають до циліндричної камери 1. По мірі наблифакела розпилення. Зсув центру сопла щодо осі, ження рідини до осі камери 1 її обертальна швидщо проходить через центр циліндричної камери, кість збільшується і на виході з конічної ділянки 3 додатково забезпечує рівномірність форми факесопла досягає максимальної величини. На виході з ла розпилення і ефективність охолодження рідини. сопла утворюється плівка рідини, яка під тиском А його зсув на відстань L=0,08-0,025 діаметра сорозпадається на краплі. При їх русі в навколишпла забезпечує створення оптимальної по рівноньому середовищі вони випаровуються, внаслідок мірності форми факела розпиленої рідини, що не чого їх температура знижується, а пара, що утвоперевищує норми рівномірності розпиленості, ріврюється, відводиться в атмосферу. В привісній ної 15%, при L0,08 відбувається викризоні рідини, що обертається, утворюється порожвлення форми факела розпилення і, як наслідок, нина, яка заповнюється повітрям, захопленим нею зниження ефективності охолодження рідини. Відчерез отвір 5 і що рухається у напрямі сопла. ношення площі 8з отвору на торцевій стінці камеВикористання відцентрової форсунки дозвори до площі S3 більшої основи конусної частини ляє інтенсифікувати охолодження рідини, підвисопла складає 0,25-0,7, що забезпечує оптимальну щити її дисперсність і забезпечити підвищення циркуляцію повітря, захопленого рідиною, яка надійності і довговічності експлуатації форсунки. обертається, тобто збільшує випаровування роз 5 Комп’ютерна верстка Г. Паяльніков 13242 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
