Відцентрова форсунка для охолодження рідини

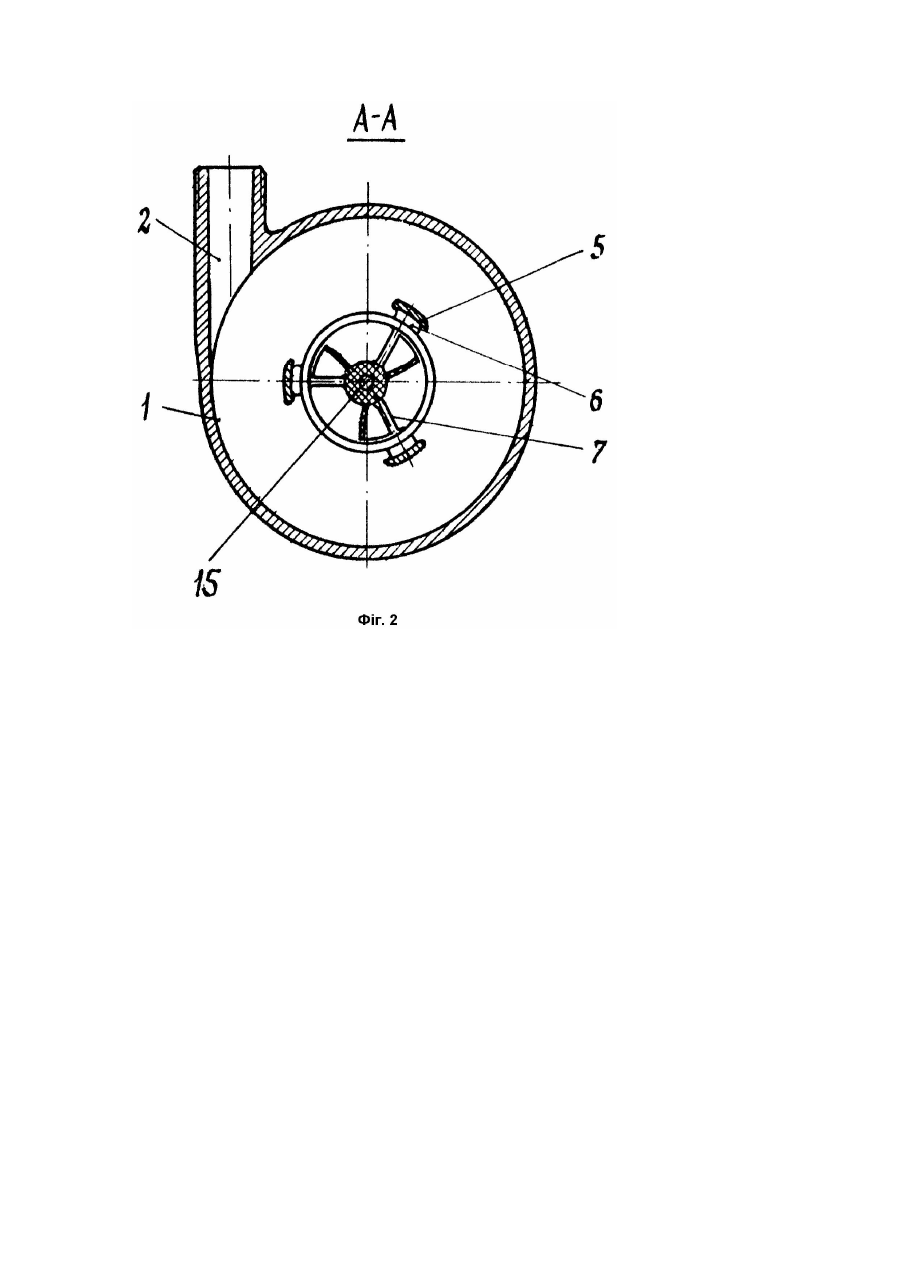

Винахід відноситься до області теплоенергетики і може бути використаний в градирнях систем зворотнього водопостачання. Відома відцентрова форсунка для охолодження рідини (А.с. СРСР №1376326, кл. B05B1/34, 1985), яка містить камеру з дотичним вхідним каналом, сопло, втулку з лопатками і лопастне колесо, причому втулка з лопатками встановлена на підшипнику, а лопастне колесо закріплене в отворі втулки. Ця форсунка має малу надійність і довговічність при експлуатації. Відома відцентрова форсунка для охолодження рідини по заявці на винахід №94096951/3 (42 - 76), кл. B05B1/34, з пріоритетом від 13.09.94, прийнята нами за прототип. Відцентрова форсунка для охолодження рідини по прототипу містить камеру з дотичним вхідним каналом і соплом, втулку з лопатками і лопастне колесо, при цьому втулка з центральною опорою і віссю закріплена в камері нерухомо, лопатки втулки розміщені в її порожнині, а лопастне колесо виконане з зовнішними і внутрішніми лопатками і встановлено на вісь з можливістю обертання. Ознаки прототипу збіжні з суттєвими ознаками винаходу: камера з дотичним вхідним каналом і соплом, втулка з лопатками і центральною опорою, лопастне колесо. Недолік цієї відцентрової форсунки - значний момент тертя, малий термін служби внаслідок зносу вісі і лопастного колеса по поверхні контакту. Зношення прискорюється при відкладанні карбонатів в щілині між віссю і лопастним колесом. В винаході поставлене завдання удосконалити відцентрову форсунку для охолодження рідини шляхом обладнання її нерухомою обоймою, розміщеною в камері з дотичними і аксіальними лопатками і центральною опорою, в центральній опорі обойми і втулки виконані підп'ятники, а лопастне колесо закріплене на вісі з кернами, які спираються на підп'ятники. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак заявленого винаходу і досягаємим технічним наслідком такий. Поверхня тертя між лопастним колесом і опорами суттєво зменшується шляхом закріплення лопастного колеса на вісь з кернами, яка спирається на підп'ятники в опорах обойми і втулки. Внаслідок малого радіуса поверхні опору керна і підп'ятника зменшується момент тертя, знос деталей, покращуються експлуатаційні характеристики форсунки. На фіг.1 показана відцентрова форсунка для охолодження рідини загальний вигляд, переріз; на фіг.2 переріз А - А на фіг.1. Відцентрова форсунка для охолодження рідини має в своєму складі камеру 1 з дотичним вхідним каналом 2 і соплом 3 для витікання рідини. В камері нерухомо закріплена обойма 4 з дотичними 5 і аксіальними 6, 7 лопатками, приєднаними відповідно до кільця 8 і центральної опори 9. Втулка 10 з лопатками 11 і центральною опорою 12 встановлена нерухомо. В центральних опорах обойми і втулки виконані підп'ятники 13, 14. Лопастне колесо 15 має зовнішні 16 і внутрішні 17 лопатки, встановлене нерухомо на вісь 18 з кернами 19, яка спирається на підп'ятники. Відцентрова форсунка функціонує так. Рідина надходить в камеру 1 по дотичному вхідному каналу 21 набуває обертального руху. При цьому частина рідини надходить через бокові вікна в обоймі 4 на зовнішні лопатки 16, примушуючи обертатися лопастне колесо 15 разом з віссю 18 в підп'ятниках 13, 14. Внутрішні лопатки 17 будуть переміщувати повітря через порожнечу, яка з'явилась в камері по центру внаслідок обертального руху рідини. Цим забезпечується відсмоктування вологого повітря із підфакельного простору. В цілому за рахунок нового конструктивного виконання відцентрової форсунки підвищується її надійність і довговічність.
