Світильник

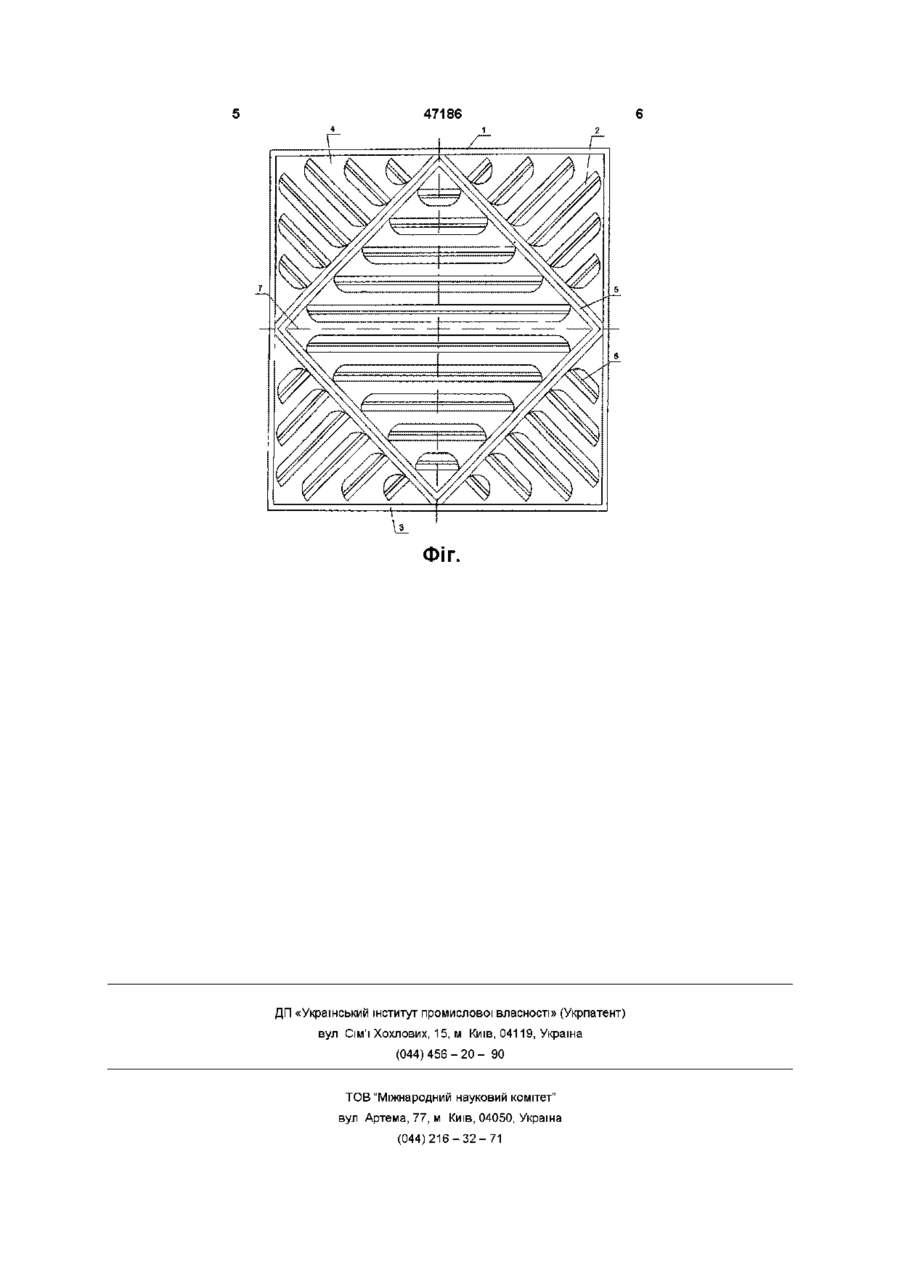

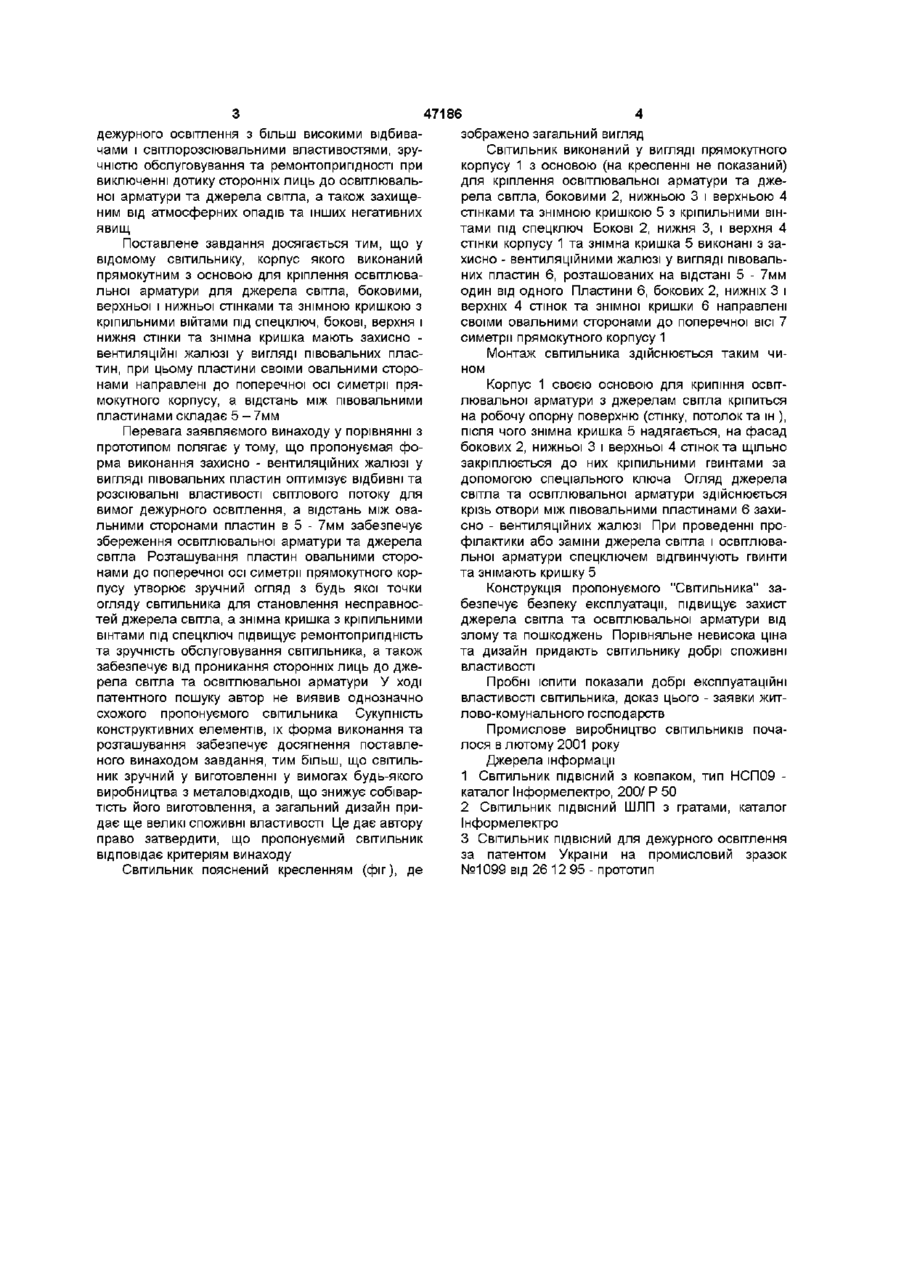

Світильник, ЩО МІСТИТЬ прямокутний корпус з основою для кріплення освітлювальної арматури з джерелом світла, боковими, нижньою і верхньою сторонами та знімною кришкою з кріпильними гвинтами під спецключ, який відрізняється тим, що бокові, нижня і верхня сторони корпусу та знімна кришка мають захисно-вентиляційні жалюзі у вигляді півовальних пластин, обернених овальними сторонами до поперечної осі симетрії корпусу, при цьому відстань між півовальними пластинами складає 5-7 мм Винахід відноситься до світильних приладів, а більш конкретно - до СВІТИЛЬНИКІВ для чергового освітлення, та може бути використано для освітлення тамбурів, сходових площадок, під'їздів, споруджень громадського та суспільного призначення, а також деяких технічних об'єктів Відомий СВІТИЛЬНИК ДЛЯ чергового освітлення, вироблений Саранським ПО "Світлотехніка", Росія (1) НИЙ для дежурного освітлення» за патентом України на промисловий зразок №1099 від 26 12 95, прийнятий як прототип (3) У відомому "Світильнику" освітлювальна арматура з джерелом світла розміщена в корпусі, який вироблений у вигляді прямокутного коробу з монтажною основою, боковими стінками і знімної кришки з кріпильними гвинтами під спецключ Знімна кришка та бокові стінки коробу вироблені з повздовжніми ЗОВНІШНІМИ та внутрішніми відбивачами, зігнутими уздовж повздовжньої ВІСІ під кутом 120 - 135°, при цьому внутрішні відбивачі встановлені під кутом 40 - 45° до знімної кришки і закріплені в корпусі на кутах його спряження з боковими стінками ЗОВНІШНІ відбивачі закріплені уздовж фасаду знімної кришки на рівних між собою відстанях таким чином, що кути спряження їх вихідних поверхонь з фронтоном складають 90°, а ВХІДНІ направлені в сторону джерела світла Повздовжній центральний відбивач покладен ребром вигину на вісь симетрії корпусу світильника, випуклою поверхньою назовні, перекриваючи огляд та дотик до джерела світла В бокових стінках коробу виконані круглі отвори діаметром 10 - 15мм Відомий СВІТИЛЬНИК МІСТИТЬ монтажну основу з джерелом світла, та куполоподібний захисний ковпак типу "пташина клітка" із дротової арматури Недоліки світильника складається в низькій безпеці експлуатації з-за вільного дотику до освітлювальної арматури та джерелу світла, крім того, недостатні відбивні та світлорозсіювальні властивості захисного ковпаку Відомий також "Світильник", вироблений Єреванським світлотехнічним заводом, Арменія (2) В цьому світильнику джерело світла з освітлювальною арматурою відгороджений корпусом, утвореним монтажною основою та металічним каркасом прямокутної форми, представляючим собою грато-ніздрювату структуру із пластинчатих елементів, взаємно-перетинаючихся у поперечному напрямку, утворюючи між собою світлорозсіювальні комірки Як і в попередньому світильнику (1), грато-ніздрювата структура відгородженого корпусу недостатньо забезпечує освітлювальну арматуру з джерелом світла від дотику сторонніх лиць, злому, атмосферних опадів та інших негативних явищ Найбільш близьким по технічній суттєвості та досягнутому ефекту служить «Світильник ПІДВІС Недолік відомого "Світильника" полягає в недостатньому ефекті відбивних та світлорозсіювальних властивостей, ненадійного збереження джерела світла та освітлювальної арматури від сторонніх лиць, злому, атмосферних опадів та інших негативних явищ Відсутність огляду джерела світла погіршує зручність обслуговування і своєчасний ремонт освітлювальної арматури та заміні джерела світла Завдання винаходу - утворити світильник, для (О 00 47186 зображено загальний вигляд Світильник виконаний у вигляді прямокутного корпусу 1 з основою (на кресленні не показаний) для кріплення освітлювальної арматури та джерела світла, боковими 2, нижньою 3 і верхньою 4 стінками та знімною кришкою 5 з кріпильними війтами під спецключ Бокові 2, нижня 3, і верхня 4 стінки корпусу 1 та знімна кришка 5 виконані з захисно - вентиляційними жалюзі у вигляді півовальних пластин 6, розташованих на відстані 5 - 7мм один від одного Пластини 6, бокових 2, нижніх 3 і верхніх 4 стінок та знімної кришки 6 направлені своїми овальними сторонами до поперечної ВІСІ 7 симетрії прямокутного корпусу 1 Монтаж світильника здійснюється таким чином Корпус 1 своєю основою для крипіння освітлювальної арматури з джерелам світла кріпиться на робочу опорну поверхню (стінку, потолок та ш ), після чого знімна кришка 5 надягається, на фасад бокових 2, нижньої 3 і верхньої 4 стінок та щільно закріплюється до них кріпильними гвинтами за допомогою спеціального ключа Огляд джерела світла та освітлювальної арматури здійснюється крізь отвори між півовальними пластинами 6 захисно - вентиляційних жалюзі При проведенні профілактики або заміни джерела світла і освітлювальної арматури спецключем відгвинчують гвинти та знімають кришку 5 Конструкція пропонуємого "Світильника" забезпечує безпеку експлуатації, підвищує захист джерела світла та освітлювальної арматури від злому та пошкоджень Порівняльне невисока ціна та дизайн придають світильнику добрі споживні властивості Пробні іспити показали добрі експлуатаційні властивості світильника, доказ цього - заявки житлово-комунального господарств Промислове виробництво СВІТИЛЬНИКІВ почалося в лютому 2001 року Джерела інформації 1 Світильник ПІДВІСНИЙ З ковпаком, тип НСП09 каталог Інформелектро, 200/ Р 50 2 Світильник ПІДВІСНИЙ ШЛП З гратами, каталог Інформелектро 3 Світильник ПІДВІСНИЙ ДЛЯ дежурного освітлення за патентом України на промисловий зразок №1099 від 26 12 95 - прототип Світильник пояснений кресленням (фіг), де дежурного освітлення з більш високими відбивачами і світлорозсіювальними властивостями, зручністю обслуговування та ремонтоприпдності при виключенні дотику сторонніх лиць до освітлювальної арматури та джерела світла, а також захищеним від атмосферних опадів та інших негативних явищ Поставлене завдання досягається тим, що у відомому світильнику, корпус якого виконаний прямокутним з основою для кріплення освітлювальної арматури для джерела світла, боковими, верхньої і нижньої стінками та знімною кришкою з кріпильними війтами під спецключ, бокові, верхня і нижня стінки та знімна кришка мають захисно вентиляційні жалюзі у вигляді півовальних пластин, при цьому пластини своїми овальними сторонами направлені до поперечної осі симетрії прямокутного корпусу, а відстань між півовальними пластинами складає 5 - 7мм Перевага заявляемого винаходу у порівнянні з прототипом полягає у тому, що пропонуємая форма виконання захисно - вентиляційних жалюзі у вигляді півовальних пластин оптимізує відбивні та розсіювальні властивості світлового потоку для вимог дежурного освітлення, а відстань між овальними сторонами пластин в 5 - 7мм забезпечує збереження освітлювальної арматури та джерела світла Розташування пластин овальними сторонами до поперечної осі симетрії прямокутного корпусу утворює зручний огляд з будь якої точки огляду світильника для становлення несправностей джерела світла, а знімна кришка з кріпильними вінтами під спецключ підвищує ремонтоприпдність та зручність обслуговування світильника, а також забезпечує від проникання сторонніх лиць до джерела світла та освітлювальної арматури У ході патентного пошуку автор не виявив однозначно схожого пропонуємого світильника Сукупність конструктивних елементів, їх форма виконання та розташування забезпечує досягнення поставленого винаходом завдання, тим більш, що світильник зручний у виготовленні у вимогах будь-якого виробництва з металовідходів, що знижує собівартість його виготовлення, а загальний дизайн придає ще великі споживні властивості Це дає автору право затвердити, що пропонуємий світильник відповідає критеріям винаходу 47186 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
