Стереоскопічний пристрій для вимірювання рельєфності пустот
Номер патенту: 13262
Опубліковано: 15.03.2006
Формула / Реферат
Стереоскопічний пристрій для вимірювання рельєфності пустот, що містить перший світловод, з'єднаний з блоком освітлення, який містить регульоване джерело світла, другий світловод, який відрізняється тим, що в нього введені перший та другий фокони, третій світловод, блок фотоматриці, блок обробки інформації, причому третій та другий світловоди оптично зв'язані з першим та другим фоконами відповідно, виходи першого та другого фоконів оптично зв'язані з блоком фотоматриці, вихід якої зв'язаний з блоком обробки інформації.
Текст

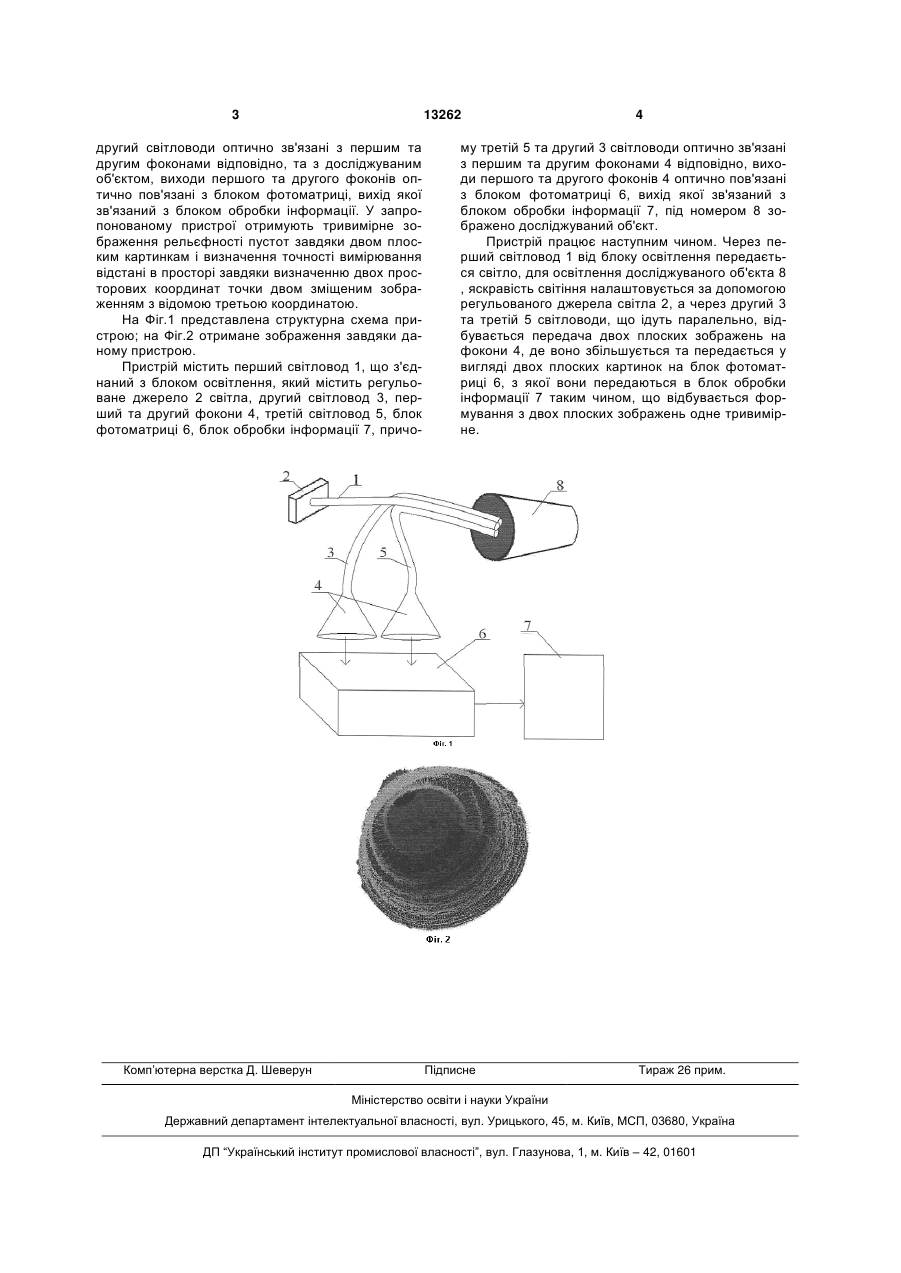

Стереоскопічний пристрій для вимірювання рельєфності пустот, що містить перший світловод, 3 13262 другий світловоди оптично зв'язані з першим та другим фоконами відповідно, та з досліджуваним об'єктом, виходи першого та другого фоконів оптично пов'язані з блоком фотоматриці, вихід якої зв'язаний з блоком обробки інформації. У запропонованому пристрої отримують тривимірне зображення рельєфності пустот завдяки двом плоским картинкам і визначення точності вимірювання відстані в просторі завдяки визначенню двох просторових координат точки двом зміщеним зображенням з відомою третьою координатою. На Фіг.1 представлена структурна схема пристрою; на Фіг.2 отримане зображення завдяки даному пристрою. Пристрій містить перший світловод 1, що з'єднаний з блоком освітлення, який містить регульоване джерело 2 світла, другий світловод 3, перший та другий фокони 4, третій світловод 5, блок фотоматриці 6, блок обробки інформації 7, причо Комп’ютерна верстка Д. Шеверун 4 му третій 5 та другий 3 світловоди оптично зв'язані з першим та другим фоконами 4 відповідно, виходи першого та другого фоконів 4 оптично пов'язані з блоком фотоматриці 6, вихід якої зв'язаний з блоком обробки інформації 7, під номером 8 зображено досліджуваний об'єкт. Пристрій працює наступним чином. Через перший світловод 1 від блоку освітлення передається світло, для освітлення досліджуваного об'єкта 8 , яскравість світіння налаштовується за допомогою регульованого джерела світла 2, а через другий 3 та третій 5 світловоди, що ідуть паралельно, відбувається передача двох плоских зображень на фокони 4, де воно збільшується та передається у вигляді двох плоских картинок на блок фотоматриці 6, з якої вони передаються в блок обробки інформації 7 таким чином, що відбувається формування з двох плоских зображень одне тривимірне. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStereoscopic device for determining relief of cavities
Автори англійськоюBilynsky Yosyp Yosypovych
Назва патенту російськоюСтереоскопическое устройство для определения рельефа пустот
Автори російськоюБилинский Иосиф Иосифович
МПК / Мітки
МПК: G02B 23/24
Мітки: пустот, пристрій, рельєфності, вимірювання, стереоскопічний
