Ступінь ракети багаторазового використання
Номер патенту: 13357
Опубліковано: 15.03.2006
Автори: Логінов Олександр Миколайович, Діденко Артур Васильович, Морозов Валерій Матвійович, Мокін Олександр Васильович, Мокін Андрій Олександрович, Савченко Євген Герасимович
Формула / Реферат
1. Ступінь ракети багаторазового використання, що містить корпус з баками і рушійною установкою, перехідний відсік з поворотними панелями, котрі з'єднані з гнучкою оболонкою тороїдальної форми, ємність тиску, ємність з рідким швидкотвердіючим матеріалом і парашутну систему, приєднану до донної частини ступеня, який відрізняється тим, що поворотні панелі перехідного відсіку встановлені на рухомій кільцевій основі, яка закріплена у вихідному стані на корпусі ступеня за допомогою фіксаторів, виконаних у вигляді зрізних шпильок, і яка кінематично зв'язана з демпфувальним пристроєм, виконаним у вигляді гідроциліндрів, встановлених на корпусі ступеня.
2. Ступінь ракети багаторазового використання за п. 1, який відрізняється тим, що внутрішній об'єм кожного гідроциліндра демпфувального пристрою через трубопровід з мембраною і головкою для розпилювання зв'язаний з атмосферою і заповнений рідким швидкотвердіючим матеріалом.
Текст

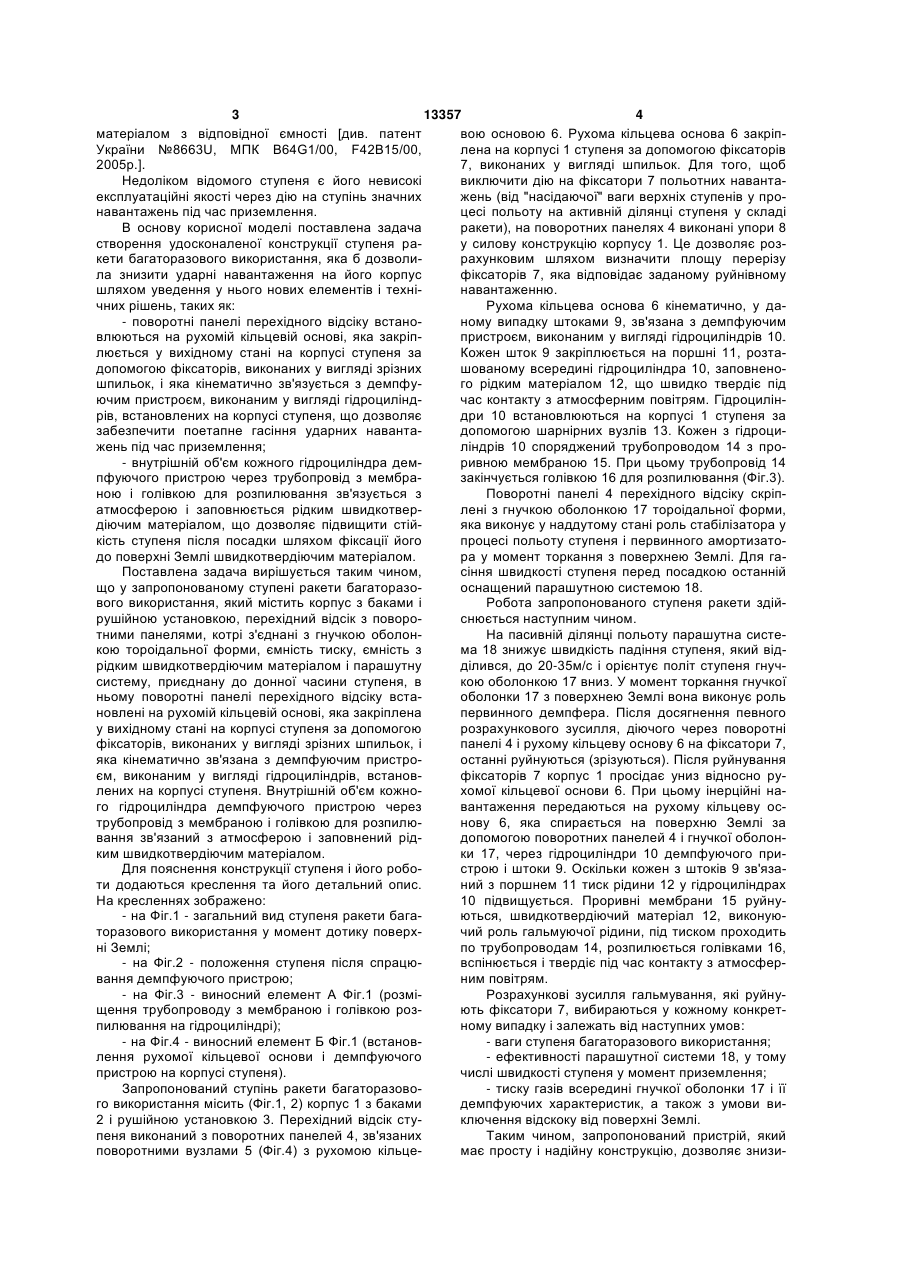

1. Ступінь ракети багаторазового використання, що містить корпус з баками і рушійною установкою, перехідний відсік з поворотними панелями, котрі з'єднані з гнучкою оболонкою тороїдальної 3 13357 4 матеріалом з відповідної ємності [див. патент вою основою 6. Рухома кільцева основа 6 закріпУкраїни №8663U, МПК B64G1/00, F42B15/00, лена на корпусі 1 ступеня за допомогою фіксаторів 2005р.]. 7, виконаних у вигляді шпильок. Для того, щоб Недоліком відомого ступеня є його невисокі виключити дію на фіксатори 7 польотних навантаексплуатаційні якості через дію на ступінь значних жень (від "насідаючої" ваги верхніх ступенів у пронавантажень під час приземлення. цесі польоту на активній ділянці ступеня у складі В основу корисної моделі поставлена задача ракети), на поворотних панелях 4 виконані упори 8 створення удосконаленої конструкції ступеня рау силову конструкцію корпусу 1. Це дозволяє розкети багаторазового використання, яка б дозволирахунковим шляхом визначити площу перерізу ла знизити ударні навантаження на його корпус фіксаторів 7, яка відповідає заданому руйнівному шляхом уведення у нього нових елементів і технінавантаженню. чних рішень, таких як: Рухома кільцева основа 6 кінематично, у да- поворотні панелі перехідного відсіку встаноному випадку штоками 9, зв'язана з демпфуючим влюються на рухомій кільцевій основі, яка закріппристроєм, виконаним у вигляді гідроциліндрів 10. люється у вихідному стані на корпусі ступеня за Кожен шток 9 закріплюється на поршні 11, розтадопомогою фіксаторів, виконаних у вигляді зрізних шованому всередині гідроциліндра 10, заповненошпильок, і яка кінематично зв'язується з демпфуго рідким матеріалом 12, що швидко твердіє під ючим пристроєм, виконаним у вигляді гідроциліндчас контакту з атмосферним повітрям. Гідроцилінрів, встановлених на корпусі ступеня, що дозволяє дри 10 встановлюються на корпусі 1 ступеня за забезпечити поетапне гасіння ударних навантадопомогою шарнірних вузлів 13. Кожен з гідроцижень під час приземлення; ліндрів 10 споряджений трубопроводом 14 з про- внутрішній об'єм кожного гідроциліндра демривною мембраною 15. При цьому трубопровід 14 пфуючого пристрою через трубопровід з мембразакінчується голівкою 16 для розпилювання (Фіг.3). ною і голівкою для розпилювання зв'язується з Поворотні панелі 4 перехідного відсіку скріпатмосферою і заповнюється рідким швидкотверлені з гнучкою оболонкою 17 тороідальної форми, діючим матеріалом, що дозволяє підвищити стійяка виконує у наддутому стані роль стабілізатора у кість ступеня після посадки шляхом фіксації його процесі польоту ступеня і первинного амортизатодо поверхні Землі швидкотвердіючим матеріалом. ра у момент торкання з поверхнею Землі. Для гаПоставлена задача вирішується таким чином, сіння швидкості ступеня перед посадкою останній що у запропонованому ступені ракети багаторазооснащений парашутною системою 18. вого використання, який містить корпус з баками і Робота запропонованого ступеня ракети здійрушійною установкою, перехідний відсік з повороснюється наступним чином. тними панелями, котрі з'єднані з гнучкою оболонНа пасивній ділянці польоту парашутна систекою тороідальної форми, ємність тиску, ємність з ма 18 знижує швидкість падіння ступеня, який відрідким швидкотвердіючим матеріалом і парашутну ділився, до 20-35м/с і орієнтує політ ступеня гнучсистему, приєднану до донної часини ступеня, в кою оболонкою 17 вниз. У момент торкання гнучкої ньому поворотні панелі перехідного відсіку встаоболонки 17 з поверхнею Землі вона виконує роль новлені на рухомій кільцевій основі, яка закріплена первинного демпфера. Після досягнення певного у вихідному стані на корпусі ступеня за допомогою розрахункового зусилля, діючого через поворотні фіксаторів, виконаних у вигляді зрізних шпильок, і панелі 4 і рухому кільцеву основу 6 на фіксатори 7, яка кінематично зв'язана з демпфуючим пристроостанні руйнуються (зрізуються). Після руйнування єм, виконаним у вигляді гідроциліндрів, встановфіксаторів 7 корпус 1 просідає униз відносно рулених на корпусі ступеня. Внутрішній об'єм кожнохомої кільцевої основи 6. При цьому інерційні наго гідроциліндра демпфуючого пристрою через вантаження передаються на рухому кільцеву острубопровід з мембраною і голівкою для розпилюнову 6, яка спирається на поверхню Землі за вання зв'язаний з атмосферою і заповнений ріддопомогою поворотних панелей 4 і гнучкої оболонким швидкотвердіючим матеріалом. ки 17, через гідроциліндри 10 демпфуючого приДля пояснення конструкції ступеня і його робострою і штоки 9. Оскільки кожен з штоків 9 зв'язати додаються креслення та його детальний опис. ний з поршнем 11 тиск рідини 12 у гідроциліндрах На кресленнях зображено: 10 підвищується. Проривні мембрани 15 руйну- на Фіг.1 - загальний вид ступеня ракети багаються, швидкотвердіючий матеріал 12, виконуюторазового використання у момент дотику поверхчий роль гальмуючої рідини, під тиском проходить ні Землі; по трубопроводам 14, розпилюється голівками 16, - на Фіг.2 - положення ступеня після спрацювспінюється і твердіє під час контакту з атмосфервання демпфуючого пристрою; ним повітрям. - на Фіг.3 - виносний елемент А Фіг.1 (розміРозрахункові зусилля гальмування, які руйнущення трубопроводу з мембраною і голівкою розють фіксатори 7, вибираються у кожному конкретпилювання на гідроциліндрі); ному випадку і залежать від наступних умов: - на Фіг.4 - виносний елемент Б Фіг.1 (встанов- ваги ступеня багаторазового використання; лення рухомої кільцевої основи і демпфуючого - ефективності парашутної системи 18, у тому пристрою на корпусі ступеня). числі швидкості ступеня у момент приземлення; Запропонований ступінь ракети багаторазово- тиску газів всередині гнучкої оболонки 17 і її го використання місить (Фіг.1, 2) корпус 1 з баками демпфуючих характеристик, а також з умови ви2 і рушійною установкою 3. Перехідний відсік стуключення відскоку від поверхні Землі. пеня виконаний з поворотних панелей 4, зв'язаних Таким чином, запропонований пристрій, який поворотними вузлами 5 (Фіг.4) з рухомою кільцемає просту і надійну конструкцію, дозволяє знизи 5 13357 6 ти імовірність руйнування ступеня багаторазового ний комплекс для наступного використання за довикористання як у процесі приземлення, так і у помогою вертольоту за [патентом України процесі стояння до прибуття рятувальної групи. №6858U, МПК B64D9/00, В64С17/00, 2004 р.]. Після приземлення ступінь евакуюють на техніч Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStage of shuttle rocket
Автори англійськоюMokin Andrii Oleksandrovych, Mokin Oleksandr Vasyliovych
Назва патенту російськоюСтупень ракеты многоразового использования
Автори російськоюМокин Андрей Александрович, Мокин Александр Васильевич
МПК / Мітки
МПК: B64G 1/00, F42B 15/00
Мітки: ступінь, ракети, багаторазового, використання
