Конверт багаторазового використання , що легко розкривається

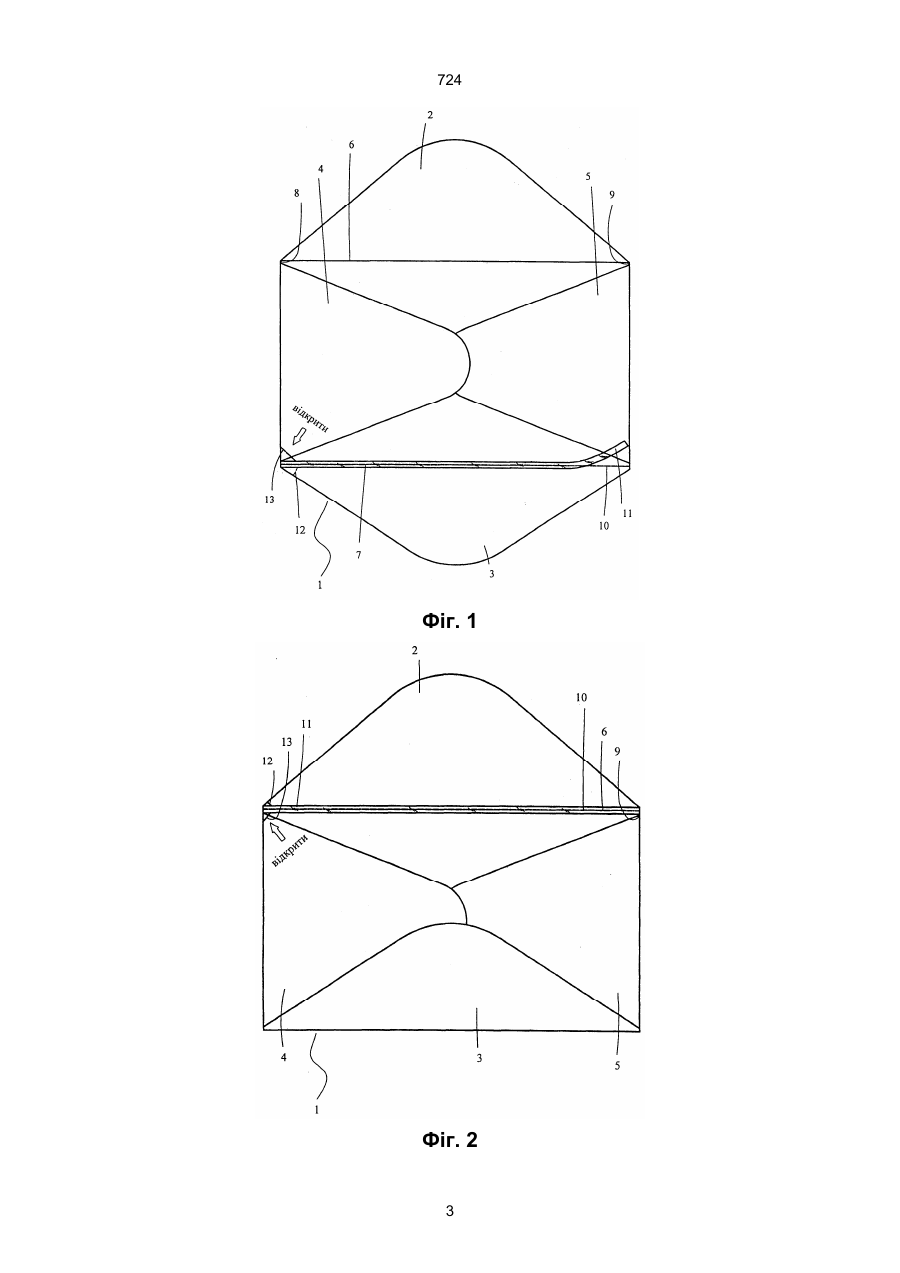

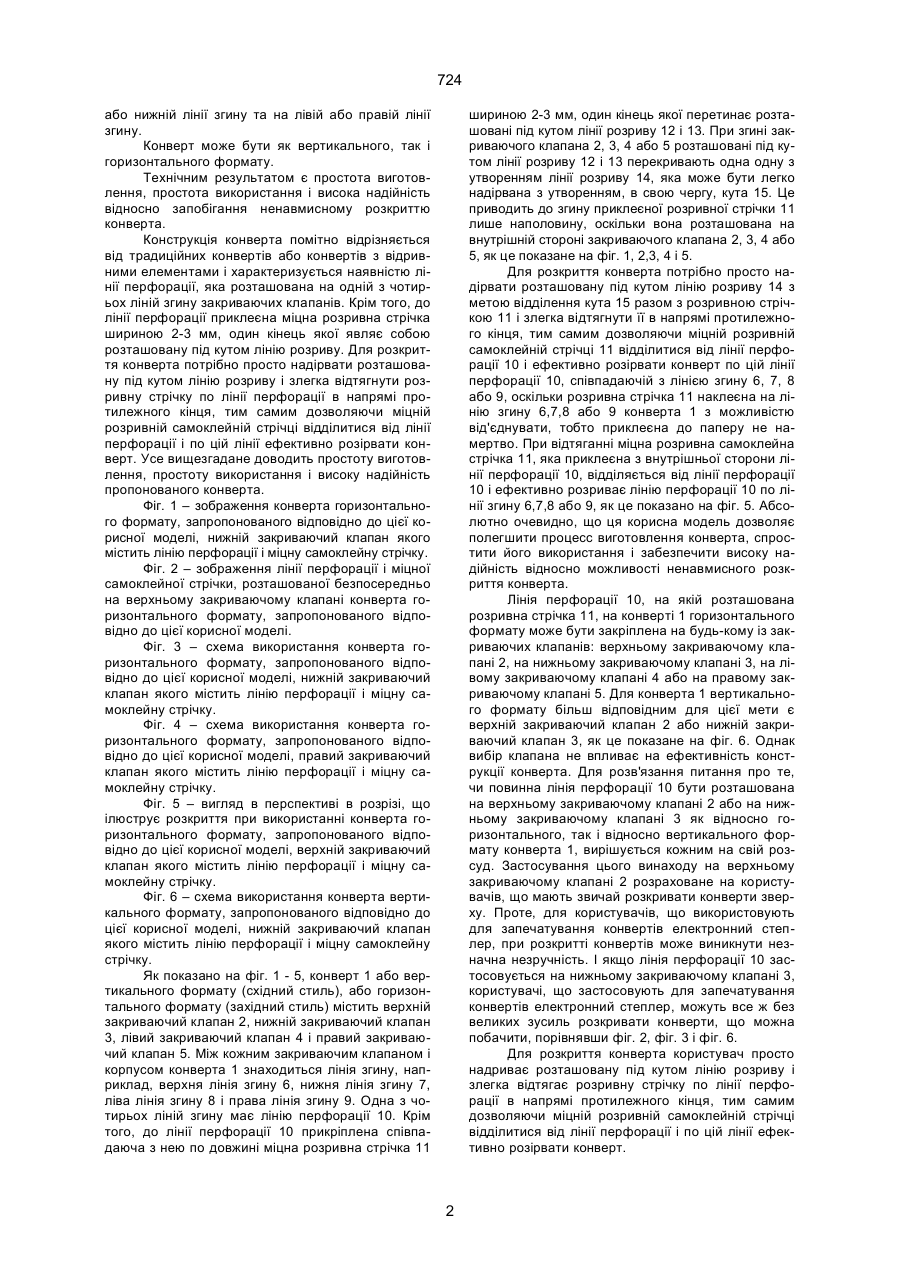

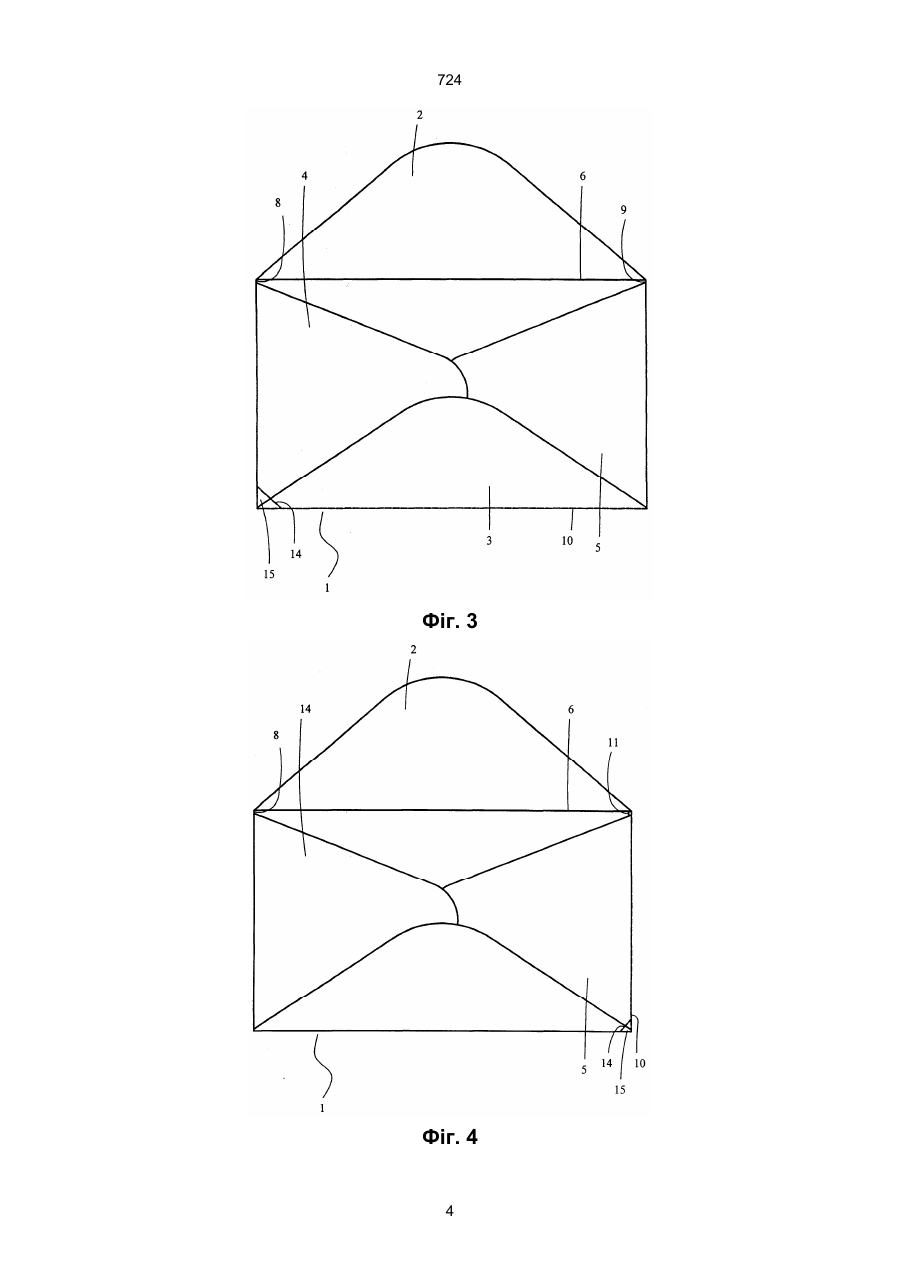

1. Конверт багаторазового використання, що легко розкривається, який містить корпус конверта, що має передню і задню стінки конверта, щонайменше один закриваючий клапан, міцну самоклейну розривну стрічку, який відрізняється тим, що вказана міцна самоклейна стрічка має можливість згинатися наполовину при згинанні вказаного щонайменше одного закриваючого клапана, а вказаний щонайменше один закриваючий клапан утворює з корпусом конверта лінію згину і додатково містить лінію перфорації, співпадаючу по довжині з лінією згину, причому вказана розривна самоклейна стрічка співпадає по довжині з лінією згину і утворює роз'ємне з'єднання з внутрішньою поверх 724 або нижній лінії згину та на лівій або правій лінії згину. Конверт може бути як вертикального, так і горизонтального формату. Технічним результатом є простота виготовлення, простота використання і висока надійність відносно запобігання ненавмисному розкриттю конверта. Конструкція конверта помітно відрізняється від традиційних конвертів або конвертів з відривними елементами і характеризується наявністю лінії перфорації, яка розташована на одній з чотирьох ліній згину закриваючих клапанів. Крім того, до лінії перфорації приклеєна міцна розривна стрічка шириною 2-3 мм, один кінець якої являє собою розташовану під кутом лінію розриву. Для розкриття конверта потрібно просто надірвати розташовану під кутом лінію розриву і злегка відтягнути розривну стрічку по лінії перфорації в напрямі протилежного кінця, тим самим дозволяючи міцній розривній самоклейній стрічці відділитися від лінії перфорації і по цій лінії ефективно розірвати конверт. Усе вищезгадане доводить простоту виготовлення, простоту використання і високу надійність пропонованого конверта. Фіг. 1 – зображення конверта горизонтального формату, запропонованого відповідно до цієї корисної моделі, нижній закриваючий клапан якого містить лінію перфорації і міцну самоклейну стрічку. Фіг. 2 – зображення лінії перфорації і міцної самоклейної стрічки, розташованої безпосередньо на верхньому закриваючому клапані конверта горизонтального формату, запропонованого відповідно до цієї корисної моделі. Фіг. 3 – схема використання конверта горизонтального формату, запропонованого відповідно до цієї корисної моделі, нижній закриваючий клапан якого містить лінію перфорації і міцну самоклейну стрічку. Фіг. 4 – схема використання конверта горизонтального формату, запропонованого відповідно до цієї корисної моделі, правий закриваючий клапан якого містить лінію перфорації і міцну самоклейну стрічку. Фіг. 5 – вигляд в перспективі в розрізі, що ілюструє розкриття при використанні конверта горизонтального формату, запропонованого відповідно до цієї корисної моделі, верхній закриваючий клапан якого містить лінію перфорації і міцну самоклейну стрічку. Фіг. 6 – схема використання конверта вертикального формату, запропонованого відповідно до цієї корисної моделі, нижній закриваючий клапан якого містить лінію перфорації і міцну самоклейну стрічку. Як показано на фіг. 1 - 5, конверт 1 або вертикального формату (східний стиль), або горизонтального формату (західний стиль) містить верхній закриваючий клапан 2, нижній закриваючий клапан 3, лівий закриваючий клапан 4 і правий закриваючий клапан 5. Між кожним закриваючим клапаном і корпусом конверта 1 знаходиться лінія згину, наприклад, верхня лінія згину 6, нижня лінія згину 7, ліва лінія згину 8 і права лінія згину 9. Одна з чотирьох ліній згину має лінію перфорації 10. Крім того, до лінії перфорації 10 прикріплена співпадаюча з нею по довжині міцна розривна стрічка 11 шириною 2-3 мм, один кінець якої перетинає розташовані під кутом лінії розриву 12 і 13. При згині закриваючого клапана 2, 3, 4 або 5 розташовані під кутом лінії розриву 12 і 13 перекривають одна одну з утворенням лінії розриву 14, яка може бути легко надірвана з утворенням, в свою чергу, кута 15. Це приводить до згину приклеєної розривної стрічки 11 лише наполовину, оскільки вона розташована на внутрішній стороні закриваючого клапана 2, 3, 4 або 5, як це показане на фіг. 1, 2,3, 4 і 5. Для розкриття конверта потрібно просто надірвати розташовану під кутом лінію розриву 14 з метою відділення кута 15 разом з розривною стрічкою 11 і злегка відтягнути її в напрямі протилежного кінця, тим самим дозволяючи міцній розривній самоклейній стрічці 11 відділитися від лінії перфорації 10 і ефективно розірвати конверт по цій лінії перфорації 10, співпадаючій з лінією згину 6, 7, 8 або 9, оскільки розривна стрічка 11 наклеєна на лінію згину 6,7,8 або 9 конверта 1 з можливістю від'єднувати, тобто приклеєна до паперу не намертво. При відтяганні міцна розривна самоклейна стрічка 11, яка приклеєна з внутрішньої сторони лінії перфорації 10, відділяється від лінії перфорації 10 і ефективно розриває лінію перфорації 10 по лінії згину 6,7,8 або 9, як це показано на фіг. 5. Абсолютно очевидно, що ця корисна модель дозволяє полегшити процесс виготовлення конверта, спростити його використання і забезпечити високу надійність відносно можливості ненавмисного розкриття конверта. Лінія перфорації 10, на якій розташована розривна стрічка 11, на конверті 1 горизонтального формату може бути закріплена на будь-кому із закриваючих клапанів: верхньому закриваючому клапані 2, на нижньому закриваючому клапані 3, на лівому закриваючому клапані 4 або на правому закриваючому клапані 5. Для конверта 1 вертикального формату більш відповідним для цієї мети є верхній закриваючий клапан 2 або нижній закриваючий клапан 3, як це показане на фіг. 6. Однак вибір клапана не впливає на ефективність конструкції конверта. Для розв'язання питання про те, чи повинна лінія перфорації 10 бути розташована на верхньому закриваючому клапані 2 або на нижньому закриваючому клапані 3 як відносно горизонтального, так і відносно вертикального формату конверта 1, вирішується кожним на свій розсуд. Застосування цього винаходу на верхньому закриваючому клапані 2 розраховане на користувачів, що мають звичай розкривати конверти зверху. Проте, для користувачів, що використовують для запечатування конвертів електронний степлер, при розкритті конвертів може виникнути незначна незручність. І якщо лінія перфорації 10 застосовується на нижньому закриваючому клапані 3, користувачі, що застосовують для запечатування конвертів електронний степлер, можуть все ж без великих зусиль розкривати конверти, що можна побачити, порівнявши фіг. 2, фіг. 3 і фіг. 6. Для розкриття конверта користувач просто надриває розташовану під кутом лінію розриву і злегка відтягає розривну стрічку по лінії перфорації в напрямі протилежного кінця, тим самим дозволяючи міцній розривній самоклейній стрічці відділитися від лінії перфорації і по цій лінії ефективно розірвати конверт. 2 724 Фіг. 1 Фіг. 2 3 724 Фіг. 3 Фіг. 4 4 724 Фіг. 5 5 724 Фіг. 6 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 6 724 7
