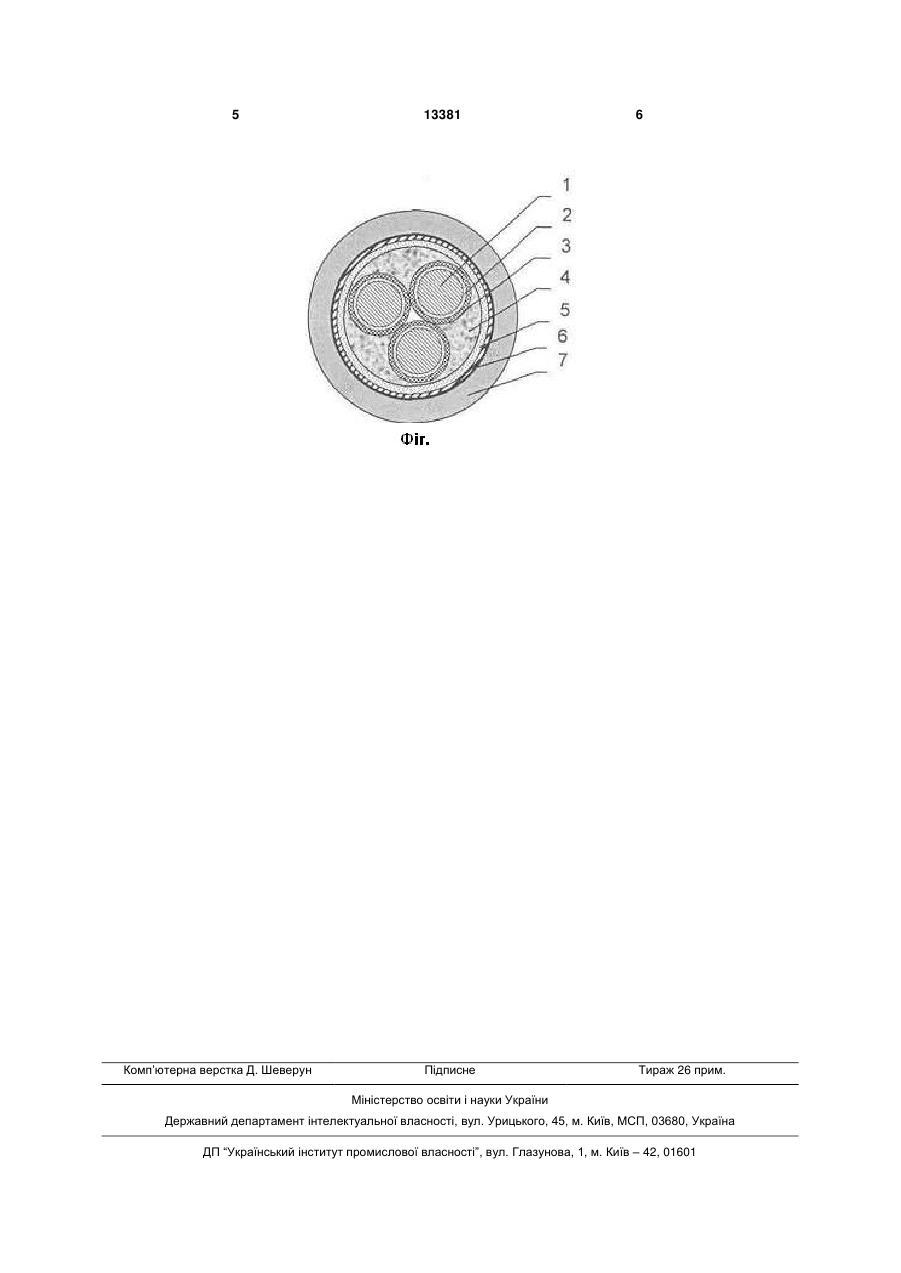

Вогнестійкий кабель

1. Вогнестійкий кабель, що містить одну чи кілька струмопровідних жил з вогнестійкою і полімерною ізоляцією, захисну оболонку, який відрізняється тим, що вогнестійка ізоляція кожної жили виконана у вигляді екструдованого суцільного концентричного шару з композиційного матеріалу, який згодом при впливі високої температури перетворюється в кераміку, а полімерна ізоляція і захисна оболонка виконані з полімерної безгалогенної композиції. 2. Кабель за п. 1, який відрізняється тим, що додатково має міжжильне заповнення. 3. Кабель за пп. 1, 2, який відрізняється тим, що міжжильне заповнення виконане з полімерної безгалогенної композиції. 3 В основу даної корисної моделі поставлена задача створити таку конструкцію вогнестійкого кабелю, у якій за рахунок нового взаємного розташування елементів ізоляції, уведення нових елементів і використання нових матеріалів була б забезпечена електрична міцність ізоляції при напрузі більш 600В, у процесі і після впливу вогню, а також була б забезпечена висока продуктивність і технологічність виготовлення кабелю. Поставлена задача досягається тим, що у вогнестійкому кабелі, що включає одну чи кілька струмопровідних жил з вогнестійкою і полімерною ізоляцією, захисну оболонку, відповідно до корисної моделі вогнестійка ізоляція кожної жили виконана у вигляді екструдованого суцільного концентричного шару з композиційного матеріалу, який згодом при впливі високої температури перетворюється в кераміку, а полімерна ізоляція і захисна оболонка виконані з полімерної безгалогенної композиції. Перевагою пропонованого вогнестійкого кабелю є те, що при накладенні вогнестійкої ізоляції кожної жили у вигляді екструдованого суцільного концентричного шару з композиційного матеріалу забезпечується електрична міцність ізоляції і її гнучкість при нормальних умовах експлуатації кабелю, а в умовах пожежі при впливі високої температури композиційний матеріал перетворюється в кераміку з досить високими діелектричними властивостями (питомий об'ємний опір не менш 1011Ом см), запобігаючи коротке замикання струмопровідних жил, і забезпечує вогнестійкість кабелю, тобто здатність передавати електричну енергію під час пожежі. Накладення зазначеного шару композиційного матеріалу виробляється на екструдері з високою швидкістю, що підвищує продуктивність і поліпшує технологію виготовлення кабелю. Кабель може додатково мати міжжильне заповнення, що збільшує стійкість кабелю на роздавлювання. У кабелі міжжильне заповнення може бути виконане з полімерної безгалогенної, непальної, зі зниженим димовиділенням композиції, що підвищує надійність кабелю. При хімічній чи радіаційній зшивці полімерної ізоляції і захисної оболонки з безгалогенної композиції, а також міжжильного заповнення з безгалогенної композиції забезпечується стійкість кабелю до короткочасних підвищень температури до 200250°С, маслостійкість, стійкість до промінів. Кабель може бути додатково оснащений вогнестійким бар'єром, виконаним у вигляді екструдованого суцільного концентричного шару з композиційного матеріалу, який згодом при високій температурі перетворюється в кераміку, значно підвищуючи вогнестійкість кабелю від впливу зовнішнього полум'я. Кабель може бути додатково оснащений вогнестійким бар'єром, виконаним у вигляді обмотки однією чи двома склослюденітовими стрічками, накладеними з перекриттям. 13381 4 Склослюденітові стрічки можуть бути додатково покриті силіконовим мастилом, що знижує руйнування склослюденітової стрічки при вигинах, підвищуючи тим самим стійкість кабелю до вигинів, ударів, вібрації, а також надійність кабелю під час пожежі. При впливі температури понад 750°С силіконове змащення розкладається з утворенням діелектричної золи, яка, збільшуючись в обсязі, заповнює всі порожнечі, забезпечуючи додатковий захист вогнестійкого бар'єра під час і після впливу пожежі. Кабель може бути додатково оснащений екраном з мідних дротів чи з мідних стрічок для захисту від електромагнітних полів. Кабель може бути додатково оснащений сталевою бронею для захисту від механічних впливів. Пропонована корисна модель схематично зображена на фігурі, на якій даний поперечний переріз кабелю вогнестійкого, що складає з трьох ізольованих жил. На фігурі: 1 - струмопровідна жила; 2 - вогнестійка ізоляція; 3 - полімерна ізоляція; 4 - міжжильне заповнення; 5 - вогнестійкий бар'єр; 6 - екран з мідних дротів чи мідних стрічок; 7 - захисна оболонка. Вогнестійкий кабель включає одну чи кілька струмопровідних жил 1 з вогнестійкою 2 і полімерною 3 ізоляцією, захисну оболонку 7. У кабелі вогнестійка ізоляція 2 кожній жили 1 виконана у вигляді екструдованого суцільного концентричного шару з композиційного матеріалу, який згодом при впливі високої температури перетворюється в кераміку, а полімерна ізоляція 3 і захисна оболонка 7 виконані з полімерної безгалогенної композиції. Приклад Приведений на фігурі вогнестійкий кабель містить три струмопровідних жили 1, вогнестійку ізоляцію 2 кожної жили у вигляді накладеного на екструдері суцільного концентричного шару з композиційного матеріалу, який згодом (при пожежі) при впливі високої температури понад 750°С перетворюється в кераміку, поліетиленову ізоляцію 3, міжжильне заповнення 4. Поверх заповнення 4 накладений вогнестійкий бар'єр 5, що складається з двох склослюденітових стрічок, накладених в одну сторону з перекриттям не менш 48% на швидкісній обмотувальній машині. Склослюденітові стрічки 5 покриті силіконовим мастилом (на Фіг. умовно не показане), яке наноситься методом промазки за допомогою протирів, що значно спрощує технологію виготовлення кабелю. Далі накладений екран 6 у вигляді обмотки з мідних стрічок і захисна оболонка 7 з безгалогенної, непальної, малодимної композиції. Поліетиленова ізоляція 3, заповнення 4 і оболонка 7 зшиті хімічним методом, за допомогою органічних перекисів, що вводяться в композицію безпосередньо перед накладенням оболонки. Зшивка може бути проведена і методом радіаційного модифікування (під дією опромінення прискореними електронами). 5 Комп’ютерна верстка Д. Шеверун 13381 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
