Полімерний ізолятор

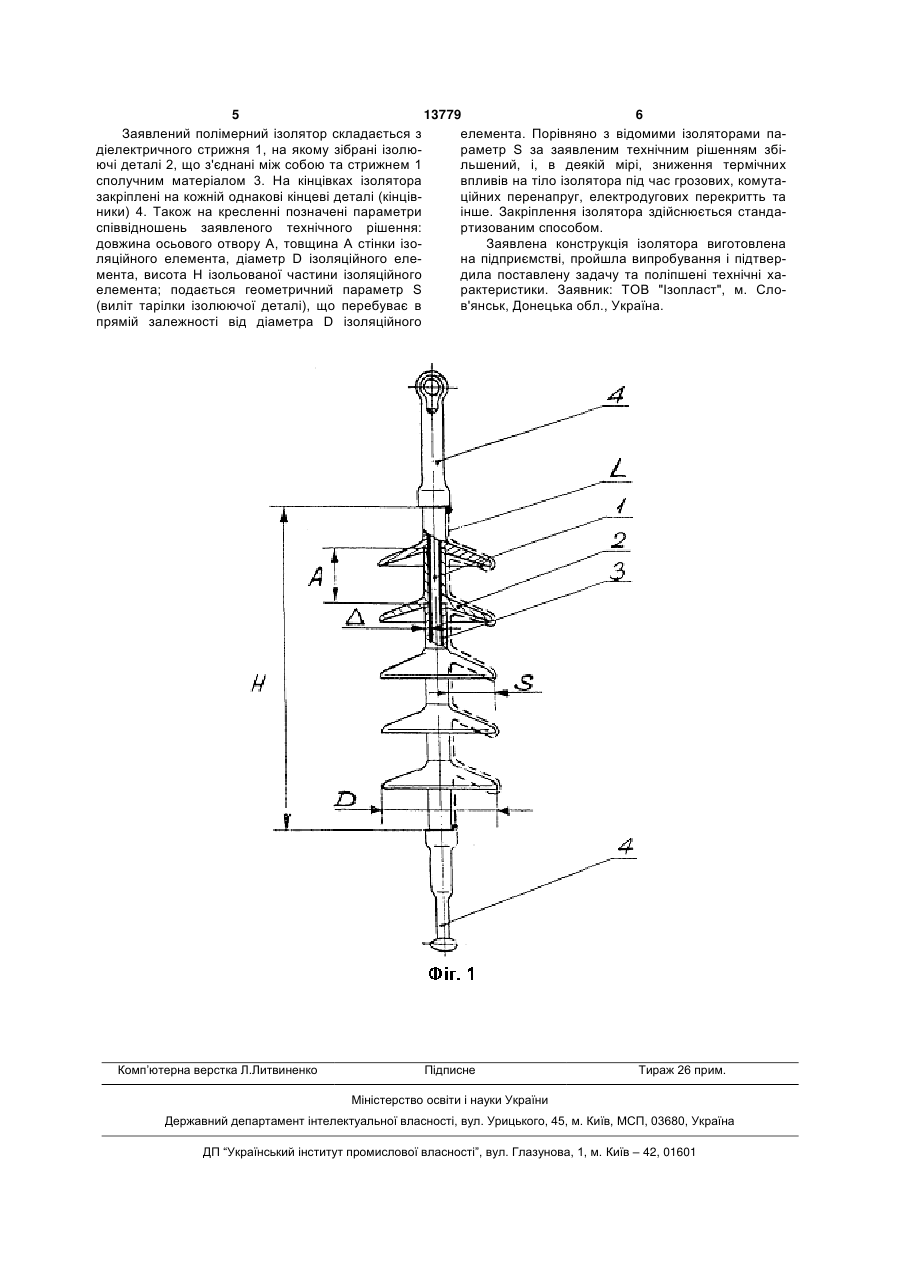

Полімерний ізолятор, що має діелектричний стрижень, юбочні ізоляційні елементи з осьовими отворами, з'єднані між собою сполучним матеріалом, та визначене співвідношення в ізоляційному елементі довжини А осьового отвору та товщини Δ 3 13779 4 лику кількість ізоляційних деталей, що призводить вдосконалену конструкцію полімерного ізолятора, до зменшення радіального та осьового обтисненз поліпшеними технічними та експлуатаційними ня із-за малої довжини осьового отвору А, і збільхарактеристиками, в тому числі з підвищеною ексшення з'єднувальних та сполучних поверхонь між плуатаційною надійністю полімерного ізолятора, деталями. Як результат ускладнюється процес зниженою трудомісткістю, підвищеною довговічнісзібрання ізоляторів і можливість забезпечення тю, механічною і електричною міцністю шару, за100% однорідності та герметичності з'єднувальних повнюваного сполучною сумішшю, та поліпшеною та сполучних поверхонь і їх довгострокову електтехнологією виготовлення. ричну міцність вподовж всього строку служби ізоПри цьому мінімальні значення співвідношень лятора, приміром, передбачуваних 30 років. Також відповідають конструкціям ізоляторів, які викорисслід зважити, що із-за великої кількості ізолюючих товують в районах з 6-ю та 7-ю ступінню забруддеталей і, відповідно, зменшеного їх діаметра, під неності атмосфери (6 СЗА, 7 СЗА), характерної до час різного роду розрядних впливів на ізолятор, промислових районів. А максимальне значення грозових комутаційних перенапруг, електродугових відповідає для чистих районів з 3-ю ступінню заперекритть, можуть виникнути умови термічного брудненості (3 СЗА). Проміжні значення співвідруйнування ізолятора. ношень для районів з 4-ю та 5-ю ступінню забрудВ основу корисної моделі поставлена задача неності атмосфери. створення вдосконаленої конструкції полімерного Важлива роль в конструкції полімерного ізоляізолятора, з поліпшеними технічними та експлуатора приділяється правильному вибору величини таційними характеристиками, шляхом оптимізації діаметру ізолюючої деталі D, якою в значній мірі конструктивних розмірів ізолятора, в тому числі: визначають довжину шляху витрати струму L, її зміни співвідношення довжини осьового отвору ефективне (оптимальне) значення, кількість ізоізолюючих деталей до товщини стінки; введення льованих деталей в зібраному ізоляторі, вплив співвідношення, зв'язаного з першим, з якого вирозрядних напруг на цілісність конструкції ізолятозначається оптимальний діаметр деталі та висота ра. Чим більше значення величини діаметра D, ізолюючої частини ізолятора; та використання затим вища стійкість ізолятора до високотемператулежності діаметра ізольованої деталі від довжини рних впливів під час електродугових перекритть. шляху витрати струму. При цьому слід враховувати суттєвий оптимум, Технічним результатом корисної моделі, котра який рекомендований техніко-економічними показзаявляється, є підвищення експлуатаційної надійниками. Цей оптимум в прямому та непрямому ності полімерного ізолятора, зниження трудоміствигляді знаходиться в пропонованих співвіднокості, підвищення довговічності, механічної і елекшеннях та межах заявленого технічного рішення. тричної міцності шару, заповнюваного сполучною Наприклад, визначимо D - діаметр ізоляційносумішшю, та покращення технологічності виготовго елемента для повітряної лінії електропередачі лення. напругою 35кВ, яка проходить в чистому районі з Технічний результат досягається тим, що в 3-ю ступінню забрудненості атмосфери, необхідні полімерному ізоляторі, що має діелектричний полімерні ізолятори з нормованою технічними стрижень, юбочні ізоляційні елементи з осьовими умовами довжиною шляху витоку струму L=900мм отворами, з'єднані між собою сполучним матеріата висотою ізолюючої частини Н=358мм. Застосулом, та визначене співвідношення в ізоляційному ємо співвідношення D/H=0,03-0,40. Виберемо значення вказаного співвідношення близьке до мініелементі довжини А осьового отвору та товщини мального - 0,35, яке характерне для чистих його стінки, співвідношення довжини осьового районів. отвору А, мм та товщини , мм його стінки вибиЯк результат D=Н 0,035=358 0,35=125,3мм. рають із умови Але тому що D залежить ще й від L, викорисA/ 15, таємо співвідношення D/L=0,012-0,14. Виберемо співвідношення значення співвідношення близьке до максимальD/H=0,03-0,40, ного - 0,13. Тоді діаметр D визначиться де D - діаметр ізоляційного елемента, мм, Н D=L 0,013=900 0,13=117мм. висота ізольованої частини ізолятора, мм, та з Порівнюючи визначені діаметри D з двох співврахування залежності відношень, та враховуючи витрату полімерних D/L=0,012-0,14, матеріалів, приймаємо значення D рівним де L - довжина шляху втрати струму, мм. D=120мм. Отриманий діаметр D=120мм дозволяє Спільними з прототипом суттєвими ознаками в скоротити кількість ізолюючих деталей в зібраному заявленого технічного рішення є ті, що полімерний ізоляторі більш ніж на третину порівняно з тими ізолятор має діелектричний стрижень, юбочні ізоізоляторами, котрі виробляються в даний час. В ляційні елементи з осьовими отворами, котрі з'єдсерійно виготовлюваному ізоляторі ЛК 70/35-3 нані між собою сполучним матеріалом, та визнадіаметр D=90мм. Зменшена кількість деталей ізочене співвідношення в ізоляційному елементі люючих деталей в ізоляторі корелюється співвіддовжини А осьового отвору та товщини його стіношенням A/ 15, яким визначаються геометричні нки. розміри А, , і яка складає величину 12,5. Сукупність відмінних ознак, в тому числі знаходження параметрів D, Н, L у вказаних і визначеСуть заявленого технічного рішення поясняних співвідношеннями і в заданих межах, заявлеється кресленням. ного технічного рішення, від прототипу дозволяє На Фіг.1 зображений загальний вигляд з геовирішити поставлене завдання по оптимізації метричними параметрами, котрі використовуються конструкції будь-якого типу ізолятора, створити в співвідношеннях заявленого технічного рішення. 5 13779 6 Заявлений полімерний ізолятор складається з елемента. Порівняно з відомими ізоляторами падіелектричного стрижня 1, на якому зібрані ізолюраметр S за заявленим технічним рішенням збіючі деталі 2, що з'єднані між собою та стрижнем 1 льшений, і, в деякій мірі, зниження термічних сполучним матеріалом 3. На кінцівках ізолятора впливів на тіло ізолятора під час грозових, комутазакріплені на кожній однакові кінцеві деталі (кінцівційних перенапруг, електродугових перекритть та ники) 4. Також на кресленні позначені параметри інше. Закріплення ізолятора здійснюється стандаспіввідношень заявленого технічного рішення: ртизованим способом. довжина осьового отвору А, товщина А стінки ізоЗаявлена конструкція ізолятора виготовлена ляційного елемента, діаметр D ізоляційного елена підприємстві, пройшла випробування і підтвермента, висота Н ізольованої частини ізоляційного дила поставлену задачу та поліпшені технічні хаелемента; подається геометричний параметр S рактеристики. Заявник: ТОВ "Ізопласт", м. Сло(виліт тарілки ізолюючої деталі), що перебуває в в'янськ, Донецька обл., Україна. прямій залежності від діаметра D ізоляційного Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
