Полімерний ізолятор
Номер патенту: 11548
Опубліковано: 25.12.1996
Автори: Кім Єн Дар, Соломатов Володимир Миколайовичу, Яшин Юрій Миколайович
Формула / Реферат
Полимерный изолятор, содержащий стекло-пластиковый стержень, охваченный защитной оболочкой, и расположенные по концам стержня металлические оконцеватели с экранной арматурой, отличающийся тем, что, с целью упрощения и облегчения его конструкции, экранная арматура выполнена в виде диска с центральным отверстием и с закругленной боковой поверхностью, при этом внешний диаметр диска в б - 8 раз превышает диаметр стержня.
Текст

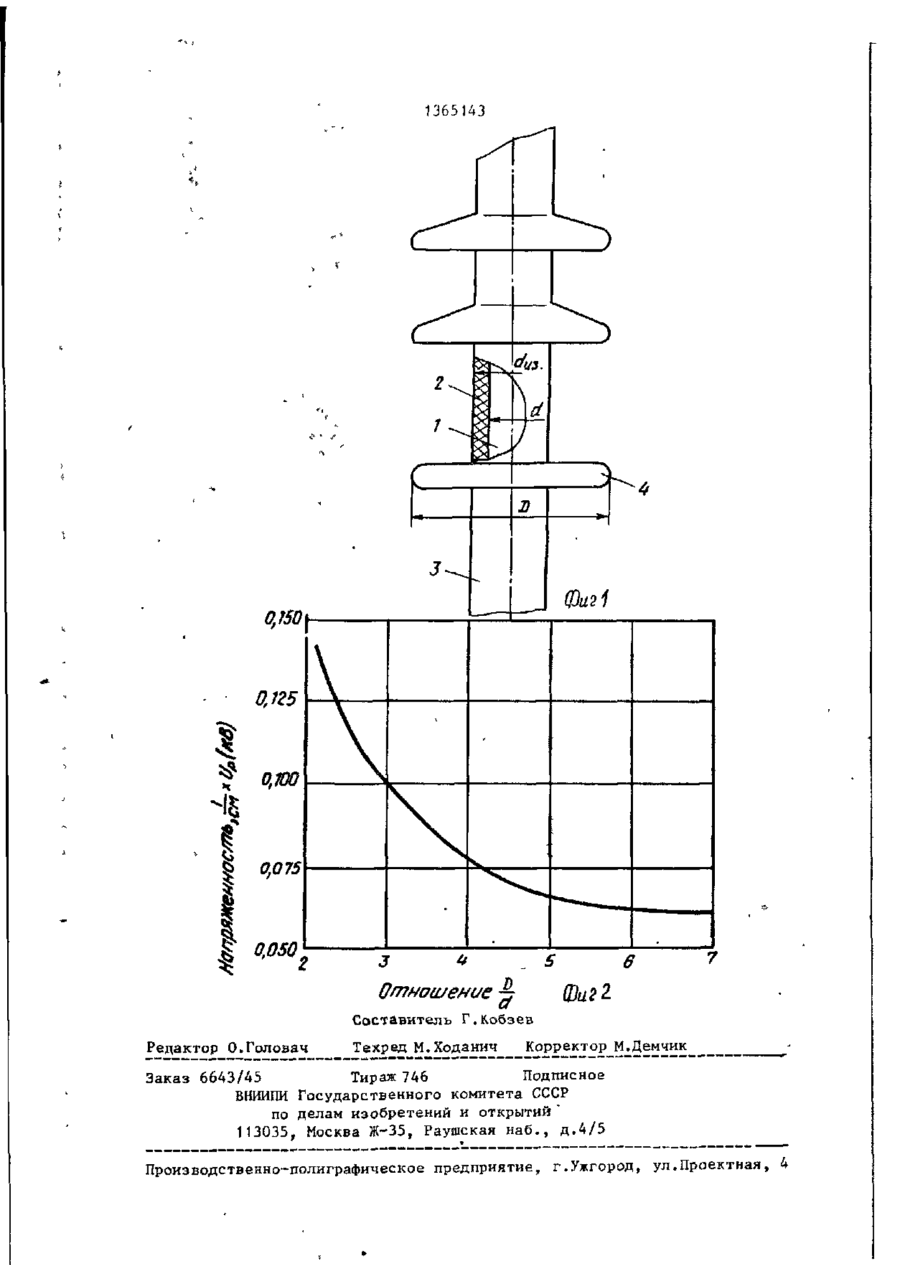

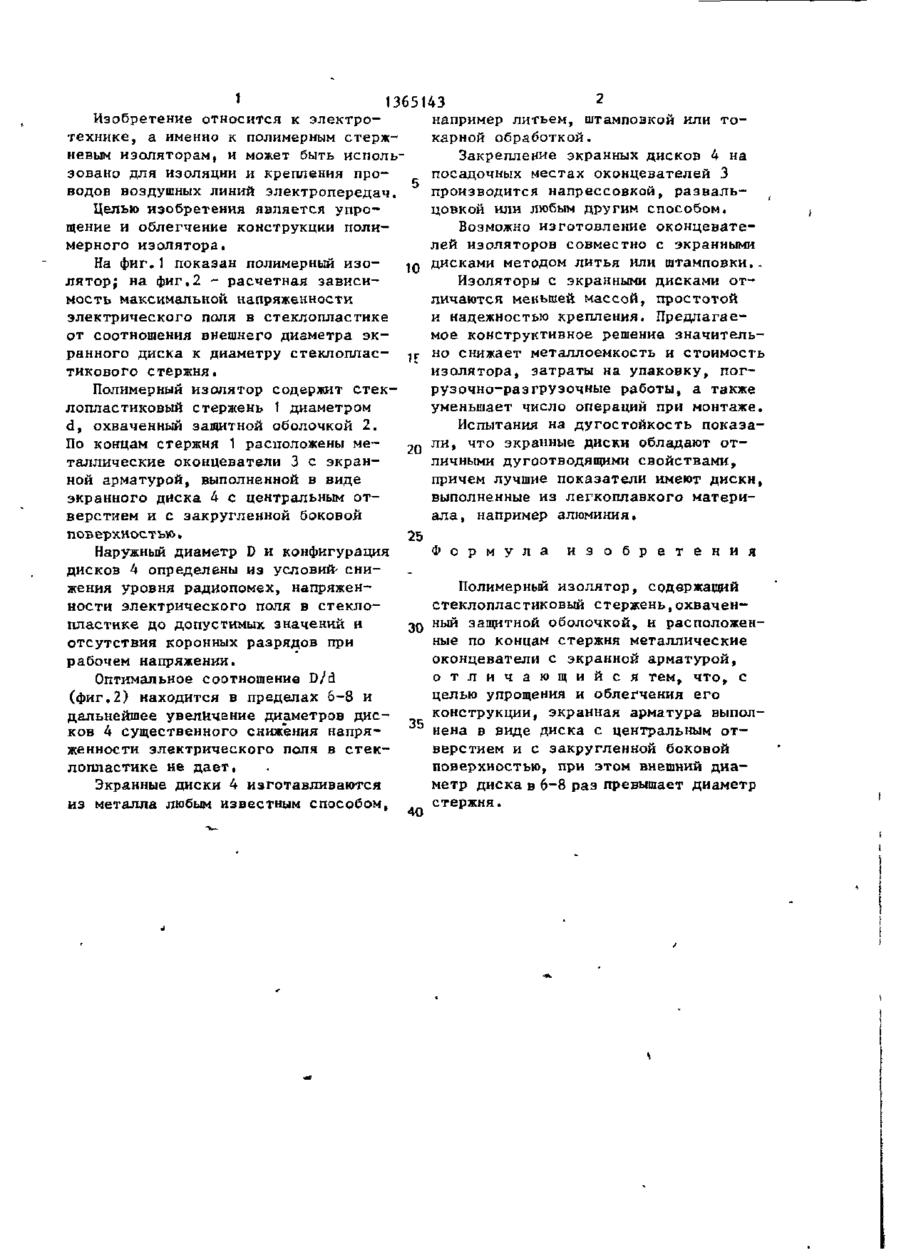

Изобретение относится к электротехнике и может быть использовано в воздушных линиях электропередач. Цель изобретения - упрощение и облег* чение конструкции. Для этого установленная по концам стержня изолятора экранная арматура имеет форму закругленного диска с отверстием в центре. Диаметр диска в 6-8 раз превышает диаметр стержня. Такая конструкция позволяет изготавливать экран любым известным способом. 2 ил. > 1 1365143 Изобретение относится к электронапример литьем, штамповкой или тотехнике, а именно к полимерным стержкарной обработкой. невым изоляторам, и может быть испольЗакрепление экранных дисков 4 на зовано для изоляции и крепления пропосадочных местах оконцевателей 3 водов воздушных линий электропередач. производится напрессовкой, развальЦелью изобретения является упроцовкой или любым другим способом. щение и облегчение конструкции полиВозможно изготовление оконцеватемерного изолятора. лей изоляторов совместно с экранными На фиг.1 показан полимерный изо10 дисками методом литья или штамповки.„ лятор; на фиг,2 - расчетная зависиИзоляторы с экранными дисками отмость максимальной напряженности личаются меньшей массой, простотой электрического поля в стеклопластике и надежностью крепления. Предлагаеот соотношения внешнего диаметра экмое конструктивное решение значительранного диска к диаметру стеклопласно снижает металлоемкость и стоимость тикового стержня. изолятора, затраты на упаковку, погруз очно-раз груз очные работы, а также Полимерный изолятор содержит стекуменьшает число операций при монтаже. лопластиковый стержень 1 диаметром
ДивитисяДодаткова інформація
Назва патенту англійськоюPolymeric insulator
Автори англійськоюKim Yen Dar, Yashyn Yurii Mykolaiovych
Назва патенту російськоюПолимерный изолятор
Автори російськоюКим Ен Дар, Яшин Юрий Николаевич
МПК / Мітки
МПК: H01B 17/20
Мітки: ізолятор, полімерний
