Різальний елемент

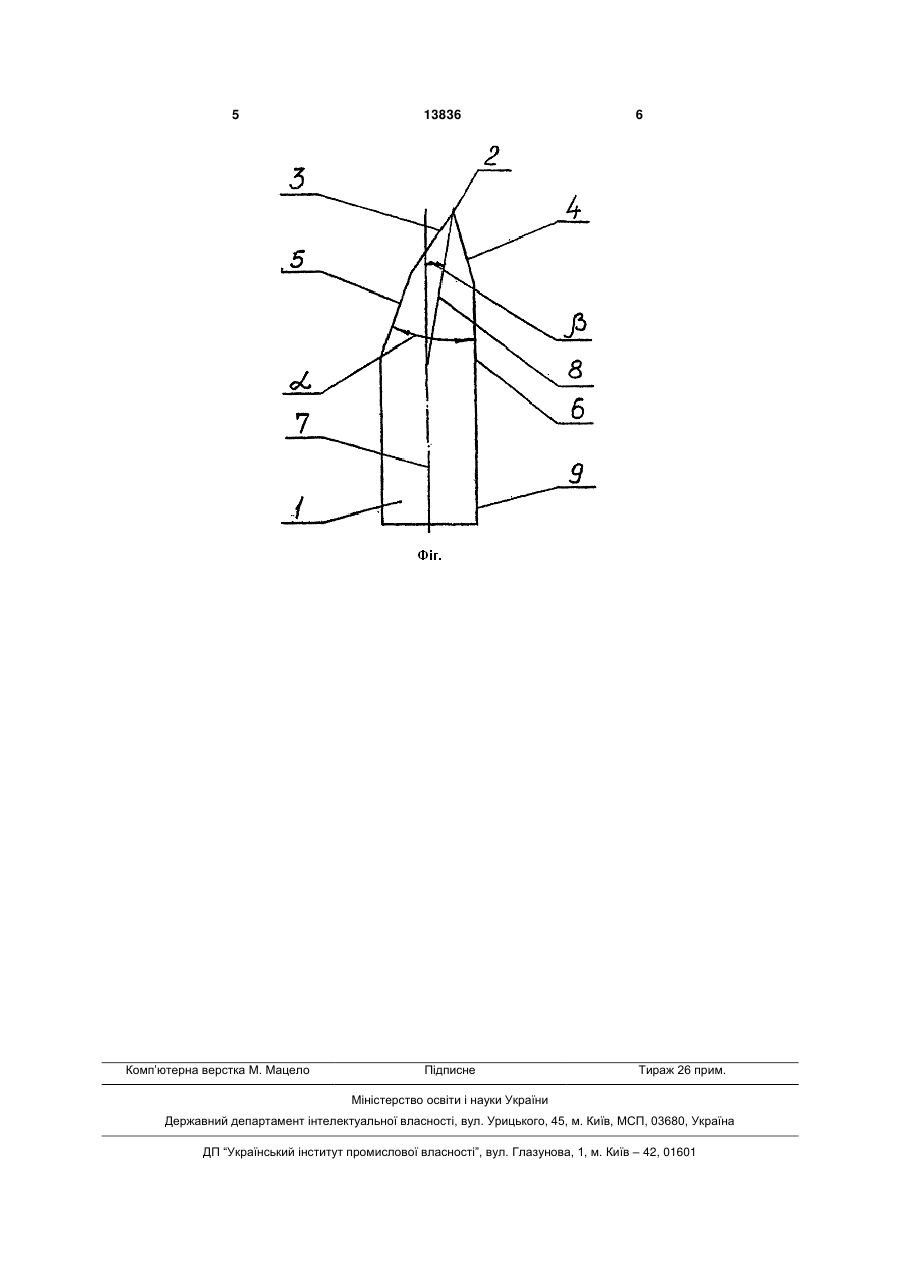

Різальний елемент, що містить корпус із різальною кромкою, утвореною двома гранями, сполученими з допоміжними гранями, що утворюють кут попередньої заточки різальної кромки, який відрізняється тим, що вершина різальної кромки зміщена відносно осі симетрії корпуса, а вісь симетрії граней, що утворюють різальну кромку, розташована під кутом до осі симетрії корпуса, при цьому одна з допоміжних граней є продовженням суміжної з нею бічної поверхні корпуса. (19) (21) u200510374 (22) 03.11.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Новіков Микола Васильович, Карбань Валерій Іванович, Пріхна Тетяна Олексіївна, Марченко Анатолій Антонович (73) ІНСТИТУТ НАДТВЕРДИХ МАТЕРІАЛІВ НАН УКРАЇНИ ІМ. В.М. БАКУЛЯ, Карбань Валерій Іванович 3 13836 4 утворюють різальну кромку, відносно осі симетрії слугує бокова поверхня корпуса. Таке рішення корпуса, зменшення кількості граней, що заточудозволяє зменшити кількість граней, що заточуються, забезпечується зменшення кута різання і, ються, а отже, знизити трудоємність і собівартість як наслідок, підвищення ріжучих властивостей і заточки. зносостійкості різального елемента, підвищення Можливість здійснення пропонованого рішенякості гоління, зменшення зусиль при різанні, зниня ілюструється кресленням, на якому показано ження травматичності, зменшення кількості грапрофіль поперечного перерізу різальної кромки ней, що заточуються, а отже, зниження собіварторізального елемента. сті обробки, підвищення надійності закріплення Різальний елемент містить корпус 1 з різальрізального елемента. ною кромкою 2, утвореною двома гранями 3 і 4, Для вирішення цього завдання в різальному спряженими із допоміжними гранями 5 і 6, які елементі, що містить корпус із різальною кромкою, утворюють кут попередньої заточки різальної утвореною двома гранями, сполученими з допомікромки 2. При цьому вершина різальної кромки 2 жними гранями, що утворюють кут попередньої зміщена відносно осі симетрії 7 корпуса 1, а вісь заточки різальної кромки, згідно корисної моделі симетрії 8 граней 3 і 4, що утворюють різальну вершина різальної кромки зміщена відносно осі кромку 2, розташована під кутом до осі симетрії симетрії корпуса, а вісь симетрії граней, що утво7 корпуса 1. Крім того, одна з допоміжних граней 6 рюють різальну кромку, розташована під кутом до є продовженням суміжної з нею бокової поверхні 9 осі симетрії корпуса, при цьому одна з допоміжних корпуса 1. граней є продовженням суміжної з нею бічної поЗаточка і установка різального елемента відверхні корпуса. бувається так. Причинно-наслідковий зв'язок між сукупністю Спочатку у різальному елементі заточують доознак, що заявляється, і зазначеними в завданні поміжну грань 5, утворюючи кут попередньої затотехнічними результатами і показниками комфорту, чки між допоміжною гранню 5 і допоміжною гранню полягає в наступному. 6, яка є продовженням бокової поверхні 9 корпуса Для зменшення кута різання верхній притиск1. Потім здійснюють остаточну заточку і доводку ний елемент виконують якомога тоншим. Однак у граней 3 і 4, утворюючи різальну кромку 2. Різальцьому випадку він втрачає свою твердість і міцна кромка 2 розташована на загальній осі симетрії ність, що знижує надійність закріплення різального допоміжних граней 5 і 6 і граней 3 і 4, утворюючи елемента, приводить до частих поломок верстата різальну кромку 2. для гоління, збільшує травматичність. Встановлюють різальний елемент у верстат Крім того, таке положення різальної кромки відля гоління таким чином, щоб допоміжна грань 5 дносно осі симетрії корпуса дозволяє верхній прибула з боку верхнього притискного елемента. Потискний елемент виконати більш міцним, що підтім різальний елемент надійно закріплюють між вищує надійність верстата для гоління в цілому. верхнім і нижнім притисками (на кресленні не зоПри заточці різальної кромки різального елебражені). мента спочатку виконують заточку допоміжних Пропонований різальний елемент проходив граней, які утворюють кут попередньої заточки випробування при зрізанні волосяного покриву рівним орієнтовно 16°. Потім виконують кут кінцерізної твердості. У процесі випробувань було вставої заточки і доводки ріжучих граней, який дорівновлено, що пропонований різальний елемент має нює приблизно 22°. більш високу зносостійкість (стійкість до 4-х місяУ пропонованому технічному рішенні одна з ців), меншими зусиллями при різанні, більш висодопоміжних граней є продовженням суміжної з нею кою якістю гоління, більш високою корозійною бокової поверхні корпуса, а кут заточки другої достійкістю в порівнянні з відомими різальними елепоміжної грані по відношенню до бокової поверхні ментами. корпуса складає 16°, тобто заточується тільки одна допоміжна грань, а другою допоміжною гранню 5 Комп’ютерна верстка М. Мацело 13836 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
