Збірний різальний інструмент

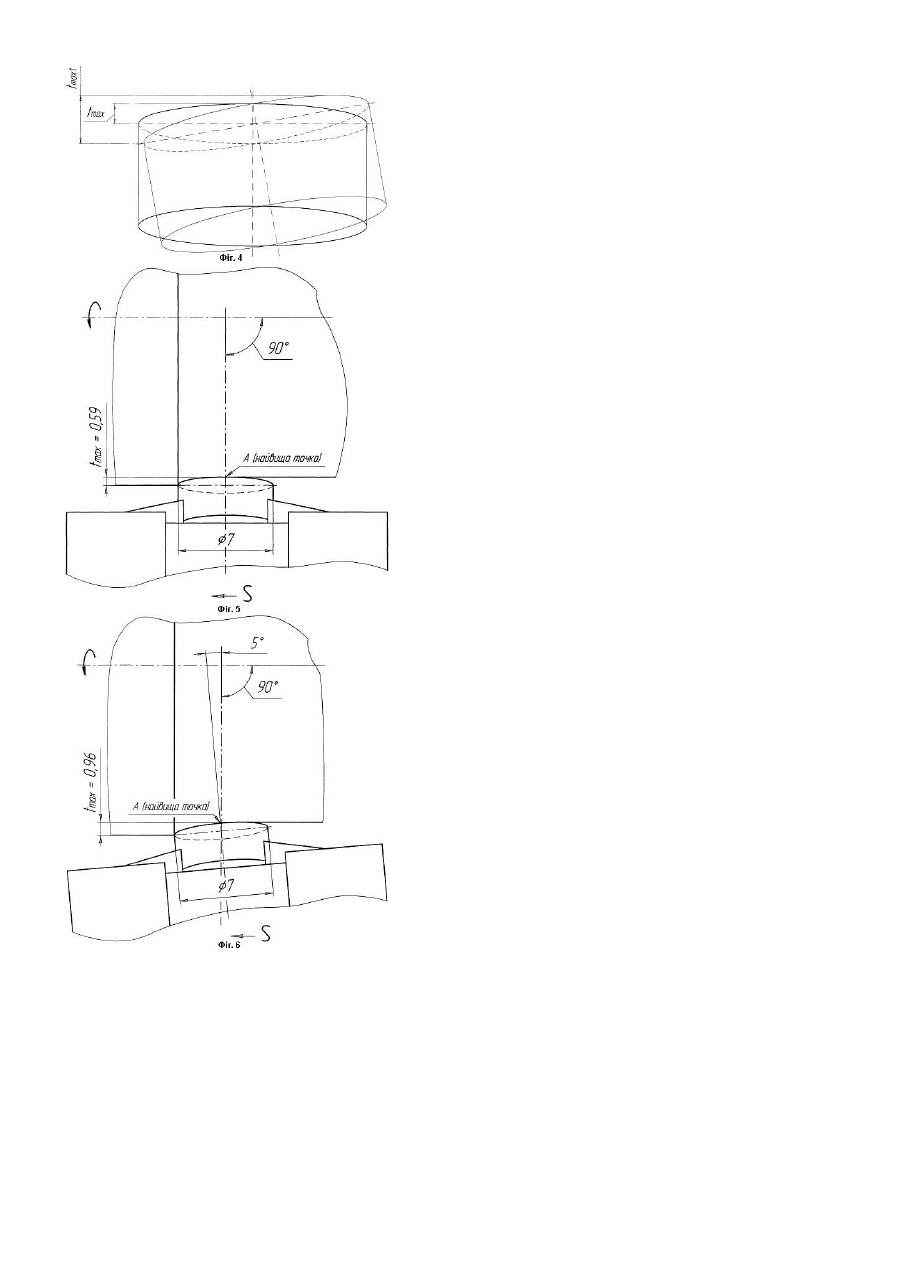

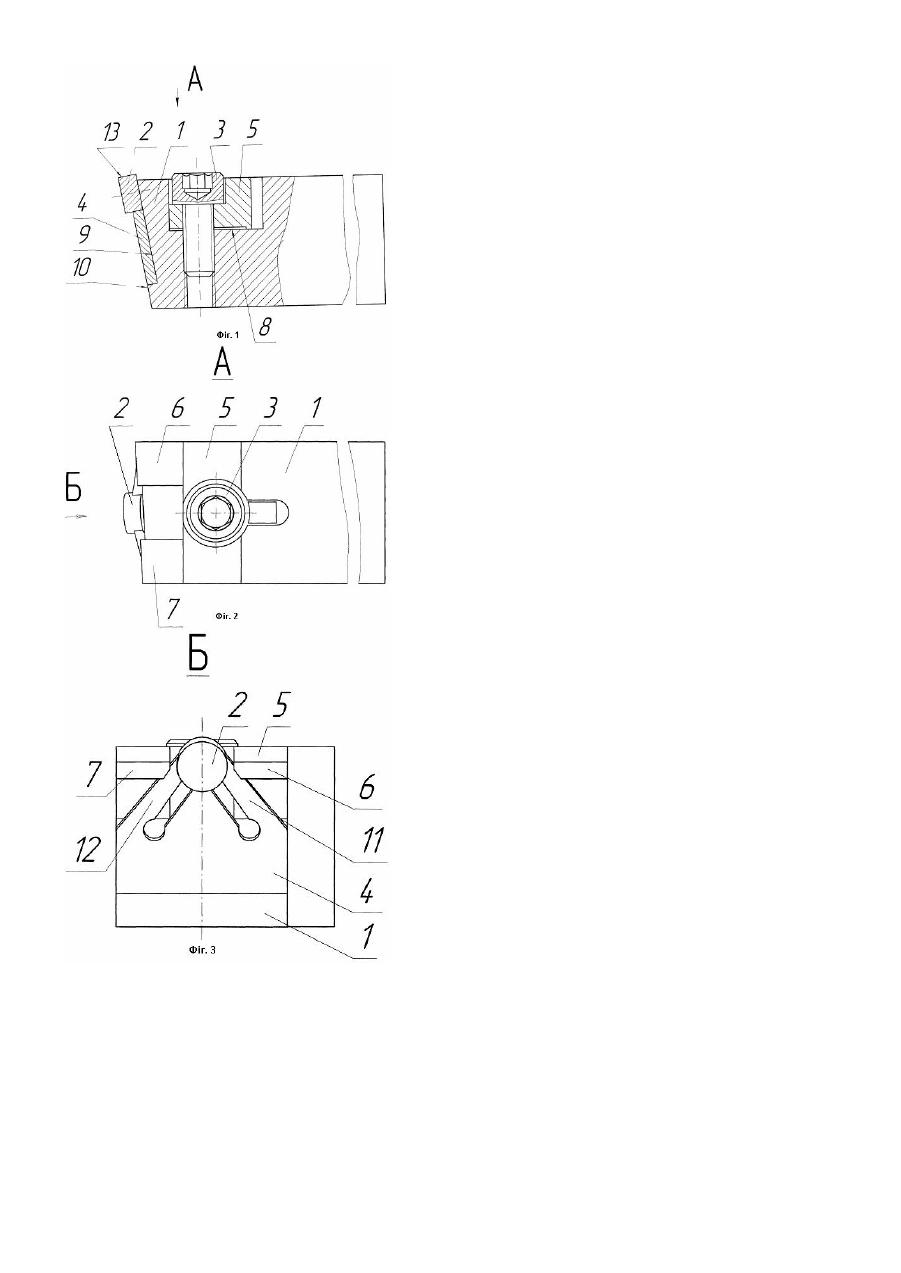

Винахід належить до машинобудування, а саме - до техніки обробки матеріалів різанням і стосується різальних інструментів, зокрема, збірних токарних різців із випуклою криволінійною передньою поверхнею. Відома конструкція збірного різального інструмента [1]. Спільними суттєвими ознаками інструмента-аналога з інструментом, що пропонується, є наявність таких конструктивних елементів як державка, прихват та різальна пластина. Але, на відміну від інстр умента, що пропонується, в інструменти-аналозі різальна пластина встановлена симетрично повздовжній осі державки. Тому недоліком такої конструкції є те, що вона дозволяє вести обробку тільки з малою глибиною різання, що призводить до зменшення продуктивності. Найбільш близькою за сукупністю суттєвих ознак до винаходу і обраною як прототип є конструкція збірного різального інструмента [2]. Спільними суттєвими ознаками інструмента-прототипа з інструментом, що пропонується, є наявність державки, різальної пластини, яка закріплюється затискним гвинтом та двома прихватами, один з яких виконаний у вигляді вилки з двома зубами і встановлений у пазу на передній поверхні державки, а другий прихват встановлений у пазу на задній поверхні державки і виконаний у вигляді розрізної скоби з двома пружними пелюстками, що о хоплюють зовнішню бокову поверхню різальної пластини. Але, на відміну від інструмента, що пропонується, в інструменті-прототипі різальна пластина встановлена симетрично повздовжній осі державки. Тому недоліком такої конструкції є те, що вона дозволяє вести обробку тільки з малою глибиною різання, що призводить до зменшення продуктивності. В основу винаходу поставлено задачу вдосконалення збірного різального інструмента шляхом встановлення різальної пластини під кутом до повздовжньої осі державки, що дозволить збільшити продуктивність обробки. Поставлена задача вирішується тим, що в запропонованому збірному різальному інструменті різальна пластина повернута в основній площині так, що найвища точка криволінійної передньої поверхні зміщується в напрямку подачі. Відповідно до цього збільшується довжина контакту головної різальної кромки із заготовкою. А це дозволяє збільшити максимально можливу глибину різання. Суть винаходу пояснюється кресленнями. Перелік креслень: - фіг.1 - запропонований збірний різальний інструмент; - фіг.2 - вид А на фіг.1; - фіг.3 - вид Б на фіг.2; - фіг.4 - максимально можливі величини глибини різання в залежності від положення різальної пластини; - фіг.5 - максимально можлива глибина різання при симетричному розташуванні різальної пластини відносно повздовжньої осі державки; - фіг.6 - максимально можлива глибина різання, в положенні, коли різальна пластина повернута в основній площині таким чином, що найвища точка криволінійної передньої поверхні зміщена в напрямку подачі. Збірний різальний інструмент має державку 1, різальну пластину 2, яка закріплюється затискним гвинтом 3 та двома прихватами, один з яких виконаний у вигляді розрізної скоби 4, а другий - у вигляді вилки 5 із двома зубами 6 та 7, встановленої на передній поверхні державки 1 в пазу 8. Інший прихват виконано у вигляді розрізної скоби 4 і встановлено у пазу 9 на задній поверхні 10 державки 1. Він має пружні пелюстки 11 і 12, які охоплюють зовнішню бокову поверхню 13 різальної пластини 2, і за рахунок яких відбувається її закріплення (див. фіг.1, 2, 3). Максимально можливі величини глибини різання в залежності від положення різальної пластини 2, яка розміщена симетрично до повздовжньої осі державки 1 та повернута відносно неї так, що найвища точка криволінійної передньої поверхні зміщується в напрямку подачі, показані на фіг.4. Приклад реалізації запропонованого технічного рішення. На фіг.5 показана максимально можлива глибина різання при симетричному розташуванні різальної пластини відносно повздовжньої осі державки. Вона має значення tmax=0,59мм при задньому куті a = 10o (розміри різальної пластини O7 ´ 3,18мм ). У випадку, коли різальна пластина повернута в основній площині на кут 5° і найвища / точка А криволінійної передньої поверхні зміщена в напрямку подачі S (фіг.6), максимально можлива глибина різання становить tmax=0,96мм. Таким чином, за рахунок повороту різальної пластини глибина різання і продуктивність обробки збільшились на 60%. Література 1. Патент України №25868, кл. В23В27/16, В23С5/06, В23С5/22. Збірний різальний інструмент/ Клименко С.А., Рудник Г.І., Муковоз Ю.А., Боженок В.М., Скрипко Г.Х. - №95041994, Заявл. 26.04.95; Надрук 26.02.99, Бюл. №1. 2. А. с. СССР №1635639, кл. В23В27/16. Сборный режущий инструмент/ Клименко С.А., Рудник Г.И., Гончаренко Ю.Н., Муковоз Ю.А., Коваленко И.В. - №4661129/08, Заявл. 10.03.89; Напеч. 07.03.91, Бюл. №9.
