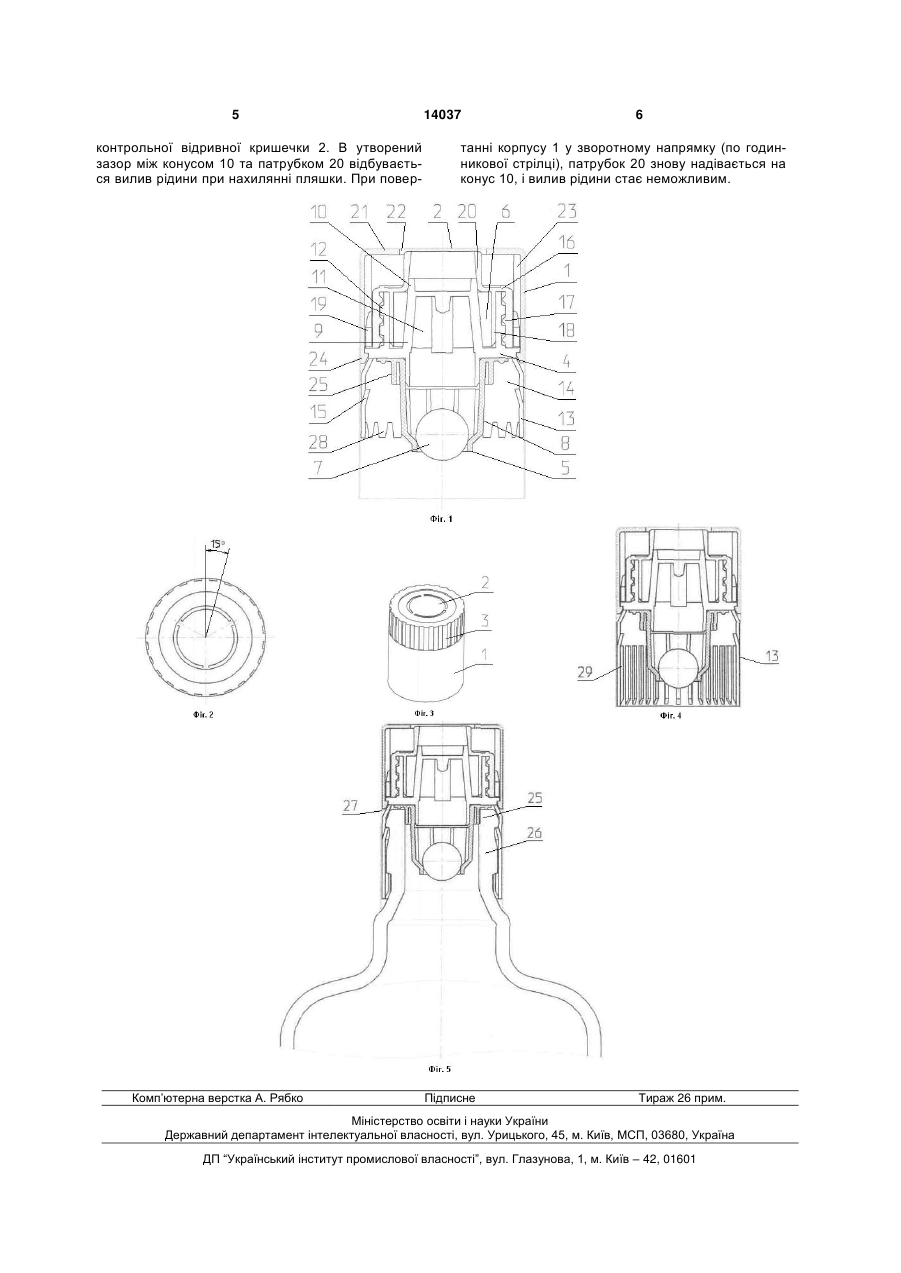

Кришка для пляшки з рідиною

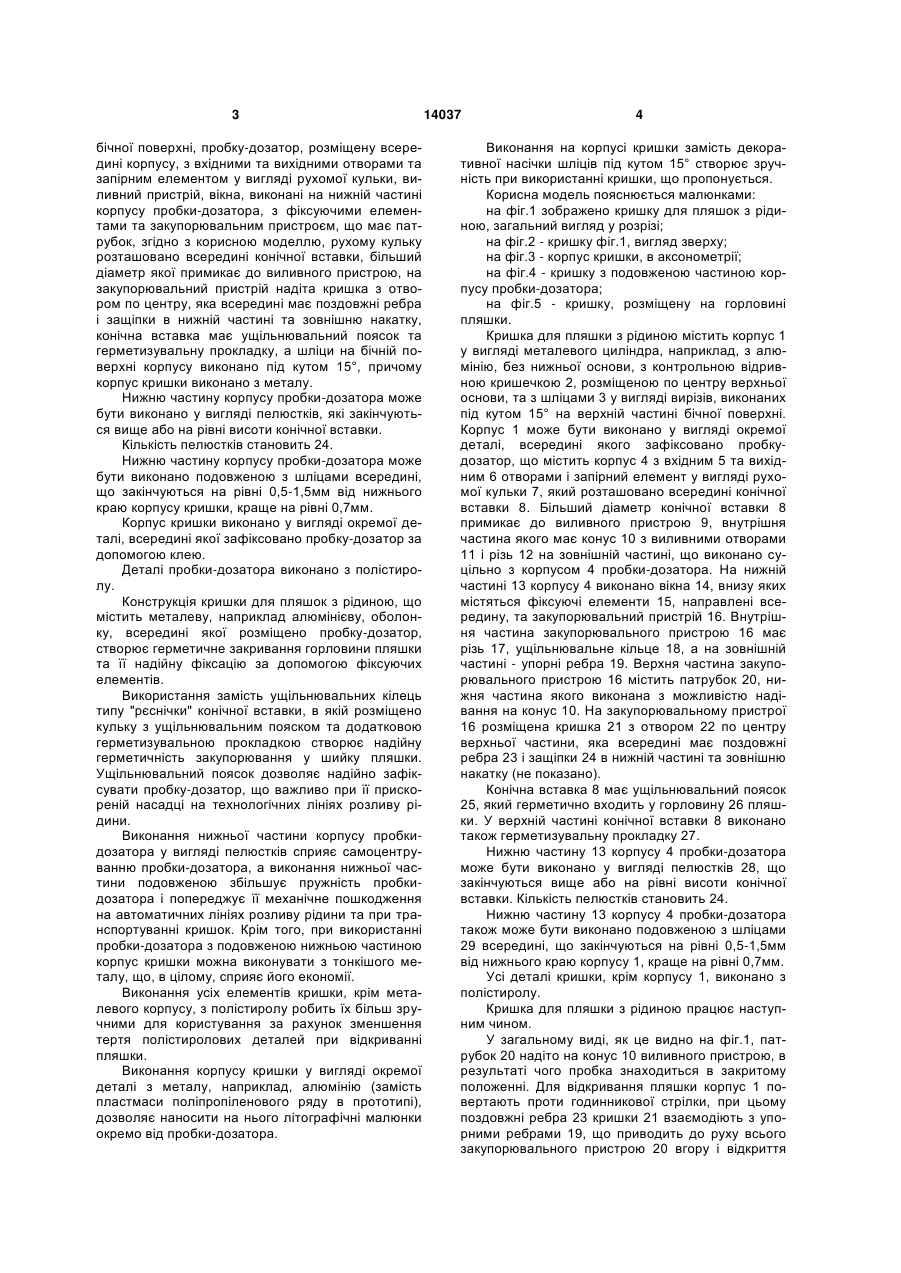

1. Кришка для пляшки з рідиною, що містить корпус у вигляді циліндра без нижньої основи з контрольною відривною кришечкою, розміщеною по центру верхньої основи, та з шліцами на верхній частині бічної поверхні, пробку-дозатор, розміщену всередині корпусу, з вхідними та вихідними отворами та запірним елементом у вигляді рухомої кульки, виливний пристрій, вікна, виконані на нижній частині корпусу пробки-дозатора, з фіксуючими елементами та закупорювальним пристроєм, що має патрубок, яка відрізняється тим, що рухому кульку розташовано всередині конічної вставки, більший діаметр якої примикає до виливного пристрою, на закупорювальний пристрій надіта кришка з отвором по центру, яка всередині має поздовжні ребра і защіпки в нижній частині та зов U 2 (19) 1 3 бічної поверхні, пробку-дозатор, розміщену всередині корпусу, з вхідними та вихідними отворами та запірним елементом у вигляді рухомої кульки, виливний пристрій, вікна, виконані на нижній частині корпусу пробки-дозатора, з фіксуючими елементами та закупорювальним пристроєм, що має патрубок, згідно з корисною моделлю, рухому кульку розташовано всередині конічної вставки, більший діаметр якої примикає до виливного пристрою, на закупорювальний пристрій надіта кришка з отвором по центру, яка всередині має поздовжні ребра і защіпки в нижній частині та зовнішню накатку, конічна вставка має ущільнювальний поясок та герметизувальну прокладку, а шліци на бічній поверхні корпусу виконано під кутом 15°, причому корпус кришки виконано з металу. Нижню частину корпусу пробки-дозатора може бути виконано у вигляді пелюстків, які закінчуються вище або на рівні висоти конічної вставки. Кількість пелюстків становить 24. Нижню частину корпусу пробки-дозатора може бути виконано подовженою з шліцами всередині, що закінчуються на рівні 0,5-1,5мм від нижнього краю корпусу кришки, краще на рівні 0,7мм. Корпус кришки виконано у вигляді окремої деталі, всередині якої зафіксовано пробку-дозатор за допомогою клею. Деталі пробки-дозатора виконано з полістиролу. Конструкція кришки для пляшок з рідиною, що містить металеву, наприклад алюмінієву, оболонку, всередині якої розміщено пробку-дозатор, створює герметичне закривання горловини пляшки та її надійну фіксацію за допомогою фіксуючих елементів. Використання замість ущільнювальних кілець типу "рєснічки" конічної вставки, в якій розміщено кульку з ущільнювальним пояском та додатковою герметизувальною прокладкою створює надійну герметичність закупорювання у шийку пляшки. Ущільнювальний поясок дозволяє надійно зафіксувати пробку-дозатор, що важливо при її прискореній насадці на технологічних лініях розливу рідини. Виконання нижньої частини корпусу пробкидозатора у вигляді пелюстків сприяє самоцентруванню пробки-дозатора, а виконання нижньої частини подовженою збільшує пружність пробкидозатора і попереджує її механічне пошкодження на автоматичних лініях розливу рідини та при транспортуванні кришок. Крім того, при використанні пробки-дозатора з подовженою нижньою частиною корпус кришки можна виконувати з тонкішого металу, що, в цілому, сприяє його економії. Виконання усіх елементів кришки, крім металевого корпусу, з полістиролу робить їх більш зручними для користування за рахунок зменшення тертя полістиролових деталей при відкриванні пляшки. Виконання корпусу кришки у вигляді окремої деталі з металу, наприклад, алюмінію (замість пластмаси поліпропіленового ряду в прототипі), дозволяє наносити на нього літографічні малюнки окремо від пробки-дозатора. 14037 4 Виконання на корпусі кришки замість декоративної насічки шліців під кутом 15° створює зручність при використанні кришки, що пропонується. Корисна модель пояснюється малюнками: на фіг.1 зображено кришку для пляшок з рідиною, загальний вигляд у розрізі; на фіг.2 - кришку фіг.1, вигляд зверху; на фіг.3 - корпус кришки, в аксонометрії; на фіг.4 - кришку з подовженою частиною корпусу пробки-дозатора; на фіг.5 - кришку, розміщену на горловині пляшки. Кришка для пляшки з рідиною містить корпус 1 у вигляді металевого циліндра, наприклад, з алюмінію, без нижньої основи, з контрольною відривною кришечкою 2, розміщеною по центру верхньої основи, та з шліцами 3 у вигляді вирізів, виконаних під кутом 15° на верхній частині бічної поверхні. Корпус 1 може бути виконано у вигляді окремої деталі, всередині якого зафіксовано пробкудозатор, що містить корпус 4 з вхідним 5 та вихідним 6 отворами і запірний елемент у вигляді рухомої кульки 7, який розташовано всередині конічної вставки 8. Більший діаметр конічної вставки 8 примикає до виливного пристрою 9, внутрішня частина якого має конус 10 з виливними отворами 11 і різь 12 на зовнішній частині, що виконано суцільно з корпусом 4 пробки-дозатора. На нижній частині 13 корпусу 4 виконано вікна 14, внизу яких містяться фіксуючі елементи 15, направлені всередину, та закупорювальний пристрій 16. Внутрішня частина закупорювального пристрою 16 має різь 17, ущільнювальне кільце 18, а на зовнішній частині - упорні ребра 19. Верхня частина закупорювального пристрою 16 містить патрубок 20, нижня частина якого виконана з можливістю надівання на конус 10. На закупорювальному пристрої 16 розміщена кришка 21 з отвором 22 по центру верхньої частини, яка всередині має поздовжні ребра 23 і защіпки 24 в нижній частині та зовнішню накатку (не показано). Конічна вставка 8 має ущільнювальний поясок 25, який герметично входить у горловину 26 пляшки. У верхній частині конічної вставки 8 виконано також герметизувальну прокладку 27. Нижню частину 13 корпусу 4 пробки-дозатора може бути виконано у вигляді пелюстків 28, що закінчуються вище або на рівні висоти конічної вставки. Кількість пелюстків становить 24. Нижню частину 13 корпусу 4 пробки-дозатора також може бути виконано подовженою з шліцами 29 всередині, що закінчуються на рівні 0,5-1,5мм від нижнього краю корпусу 1, краще на рівні 0,7мм. Усі деталі кришки, крім корпусу 1, виконано з полістиролу. Кришка для пляшки з рідиною працює наступним чином. У загальному виді, як це видно на фіг.1, патрубок 20 надіто на конус 10 виливного пристрою, в результаті чого пробка знаходиться в закритому положенні. Для відкривання пляшки корпус 1 повертають проти годинникової стрілки, при цьому поздовжні ребра 23 кришки 21 взаємодіють з упорними ребрами 19, що приводить до руху всього закупорювального пристрою 20 вгору і відкриття 5 контрольної відривної кришечки 2. В утворений зазор між конусом 10 та патрубком 20 відбувається вилив рідини при нахилянні пляшки. При повер Комп’ютерна верстка А. Рябко 14037 6 танні корпусу 1 у зворотному напрямку (по годинникової стрілці), патрубок 20 знову надівається на конус 10, і вилив рідини стає неможливим. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
