Пробка-дозатор для пляшки з рідиною
Номер патенту: 14038
Опубліковано: 17.04.2006
Автори: Рябченко Володимир Сергійович, Заєць Володимир Володимирович
Формула / Реферат
1. Пробка-дозатор для пляшки з рідиною, що містить корпус, всередині якого розташовано запірний елемент у вигляді рухомої кульки з вхідним та вихідним отворами, в якому закріплено сферичну вставку з виливними вікнами, в корпусі виконано ущільнюючі ребра, верхня частина пробки-дозатора має ущільнюючу прокладку, яку закріплено за допомогою втулки у сферичну вставку, яка відрізняється тим, що ущільнюючі ребра виконані різного діаметра - від меншого в нижній частині корпуса до більшого у верхній частині, на зовнішній частині ущільнюючої прокладки виконано вікна, а всередині корпуса - напрямні ребра.
2. Пробка-дозатор за п. 1, яка відрізняється тим, що кількість ущільнюючих ребер становить 4.
3. Пробка-дозатор за п. 1, яка відрізняється тим, що кількість напрямних ребер становить 4.
Текст

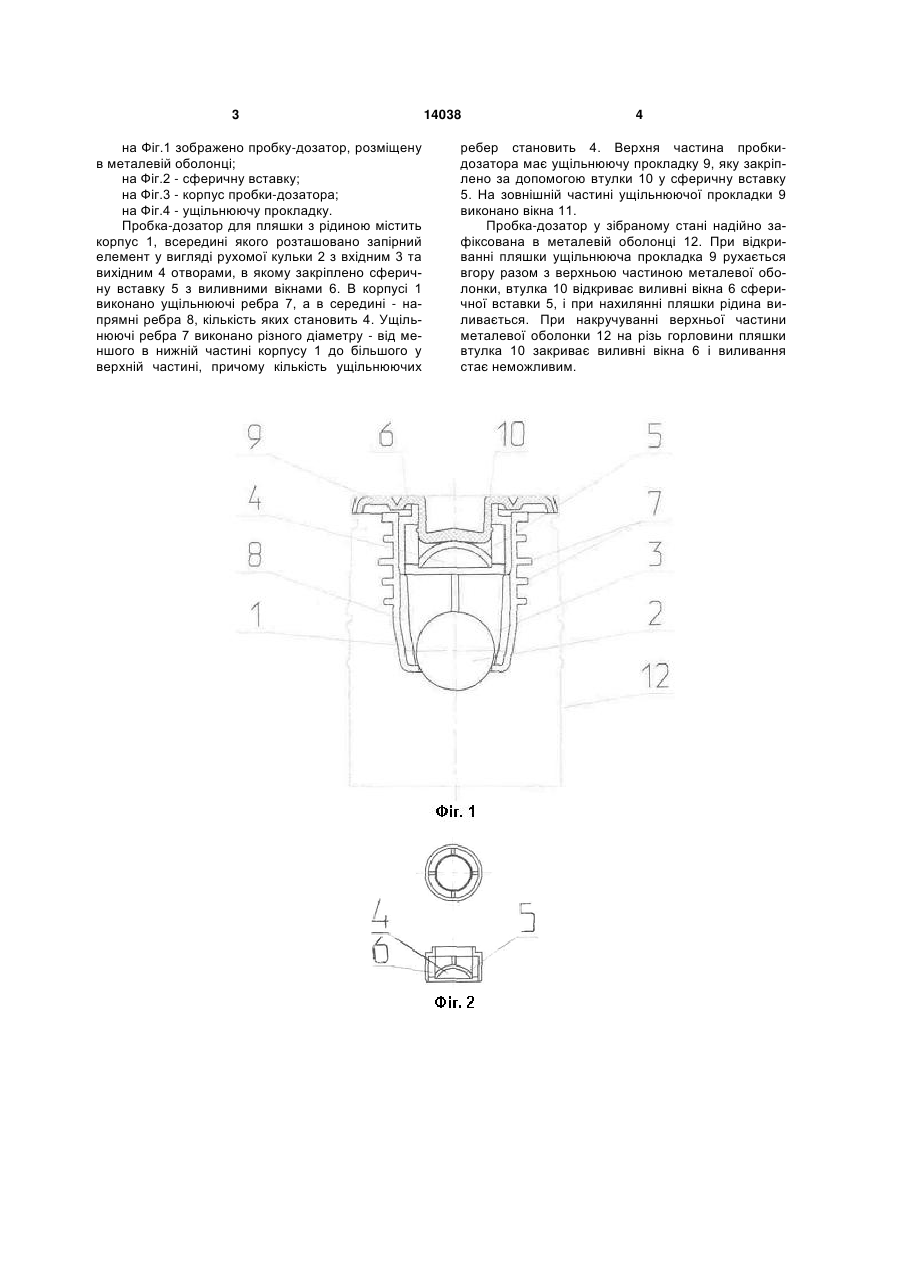

1. Пробка-дозатор для пляшки з рідиною, що містить корпус, всередині якого розташовано запірний елемент у вигляді рухомої кульки з вхідним та вихідним отворами, в якому закріплено сферичну вставку з виливними вікнами, в корпусі вико 3 на Фіг.1 зображено пробку-дозатор, розміщену в металевій оболонці; на Фіг.2 - сферичну вставку; на Фіг.3 - корпус пробки-дозатора; на Фіг.4 - ущільнюючу прокладку. Пробка-дозатор для пляшки з рідиною містить корпус 1, всередині якого розташовано запірний елемент у вигляді рухомої кульки 2 з вхідним 3 та вихідним 4 отворами, в якому закріплено сферичну вставку 5 з виливними вікнами 6. В корпусі 1 виконано ущільнюючі ребра 7, а в середині - напрямні ребра 8, кількість яких становить 4. Ущільнюючі ребра 7 виконано різного діаметру - від меншого в нижній частині корпусу 1 до більшого у верхній частині, причому кількість ущільнюючих 14038 4 ребер становить 4. Верхня частина пробкидозатора має ущільнюючу прокладку 9, яку закріплено за допомогою втулки 10 у сферичну вставку 5. На зовнішній частині ущільнюючої прокладки 9 виконано вікна 11. Пробка-дозатор у зібраному стані надійно зафіксована в металевій оболонці 12. При відкриванні пляшки ущільнююча прокладка 9 рухається вгору разом з верхньою частиною металевої оболонки, втулка 10 відкриває виливні вікна 6 сферичної вставки 5, і при нахилянні пляшки рідина виливається. При накручуванні верхньої частини металевої оболонки 12 на різь горловини пляшки втулка 10 закриває виливні вікна 6 і виливання стає неможливим. 5 Комп’ютерна верстка Д. Дорошенко 14038 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDispenser for the bottle with the liquid
Автори англійськоюZaiets Volodymyr Volodymyrovych
Назва патенту російськоюПробка-дозатор для бутылки с жидкостью
Автори російськоюЗаец Владимир Владимирович
МПК / Мітки
МПК: B65D 39/00
Мітки: пляшки, рідиною, пробка-дозатор
