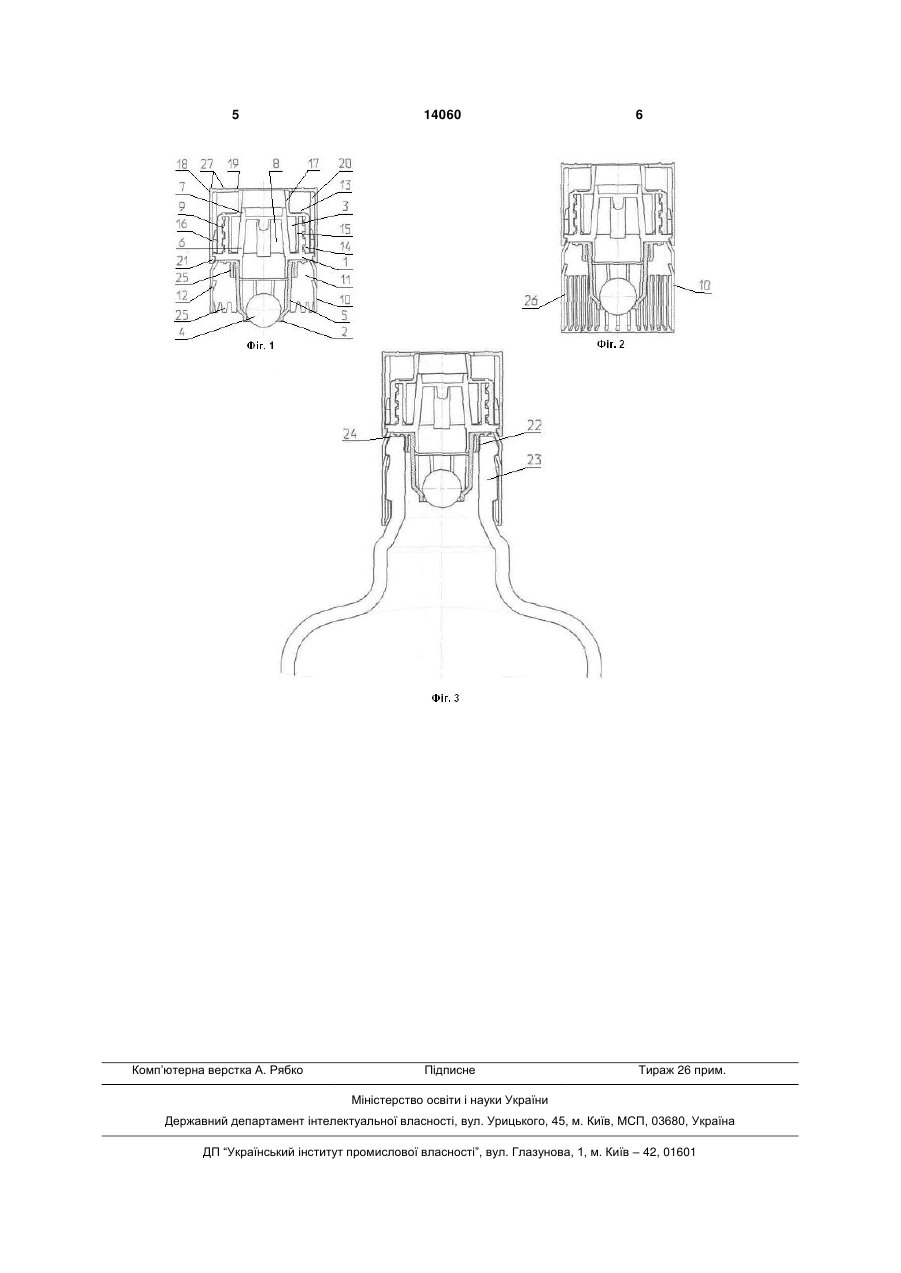

Пробка-дозатор для пляшки з рідиною

1. Пробка-дозатор, що містить корпус з вхідними та вихідними отворами та запірним елементом у вигляді рухомої кульки, розміщеної всередині конічної вставки, більший діаметр якої примикає до виливного пристрою, вікна, виконані на нижній частині корпусу, з фіксуючими елементами та закупорювальним пристроєм, яка відрізняється тим, що верхня частина закупорювального пристрою має патрубок, нижню частину якого виконано з можливістю надівання на конус, на закупорювальний пристрій надіта кришка з отвором по центру, яка всередині має поздовжні ребра і защі 3 пристрій надіта кришка з отвором по центру, яка всередині має поздовжні ребра і защіпки в нижній частині та зовнішню накатку, конічна вставка має ущільнювальний поясок та герметизувальну прокладку, а навколо отвору виконано колоподібні ребра. Нижню частину корпусу може бути виконано у вигляді пелюстків, які закінчуються вище або на рівні висоти конічної вставки. Кількість пелюстків становить 24. Нижню частину корпусу може бути виконано подовженою з шліцами всередині, що закінчуються на рівні щонайменше 1/3 її висоти. Простір між колоподібними ребрами на кришці заповнено клеєм для надійної фіксації пробкидозатора у корпусі. Усі деталі виконано з полістиролу. Конструкція пробки-дозатора створює герметичне закривання горловини пляшки та її надійну фіксацію за допомогою фіксуючих елементів. Розміщення рухомої кульки в конічній вставці з ущільнювальним пояском та додатковою герметизувальною прокладкою створює надійну герметичність закупорювання у горловину пляшки. Ущільнювальний поясок дозволяє надійно зафіксувати пробку-дозатор, що важливо при її прискореній насадці на технологічних лініях розливу рідини. Виконання нижньої частини корпусу пробкидозатора у вигляді пелюстків сприяє її самоцентруванню, а виконання нижньої частини подовженою збільшує пружність пробки-дозатора і попереджує механічне пошкодження пробки-дозатора на автоматичних лініях розливу рідини та при транспортуванні кришок. Виконання усіх елементів з полістиролу робить їх більш зручними для користування за рахунок зменшення тертя полістиролових деталей при відкриванні пляшки. Корисна модель пояснюється малюнками. На фіг.1 зображено пробку-дозатор для пляшки з рідиною у розрізі з нижньою частиною корпусу, виконаною у вигляді пелюстків; на фіг.2 - пробку-дозатор з подовженою нижньою частиною корпусу; на фіг.3 - пробку-дозатор, розміщену на горловині пляшки. Пробка-дозатор містить корпус 1 з вхідним 2 та вихідним 3 отворами і запірним елементом у 14060 4 вигляді рухомої кульки 4, розташований всередині конічної вставки 5. Більший діаметр конічної вставки 5 примикає до виливного пристрою 6, внутрішня частина якого має конус 7 з виливними отворами 8 і різь 9 на зовнішній частині, що виконано суцільно з корпусом 1. На нижній частині 10 корпусу 1 виконано вікна 11, внизу яких містяться фіксуючі елементи 12, направлені всередину, та закупорювальний пристрій 13. Внутрішня частина закупорювального пристрою 13 має різь 14, ущільнювальне кільце 15, а на зовнішній частині упорні ребра 16. Верхня частина закупорювального пристрою 13 містить патрубок 17, нижня частина якого виконана з можливістю надівання на конус 7. На закупорювальному пристрою 13 розміщено кришку 18 з отвором 19 по центру верхньої частини, яка всередині має поздовжні ребра 20 і защіпки 21 в нижній частині та зовнішню накатку (не показано). Конічна вставка 5 має ущільнювальний поясок 22, який герметично входить у горловину 23 пляшки. У верхній частині конічної вставки 5 виконано також герметизувальну прокладку 24. Нижню частину 10 корпусу 1 може бути виконано у вигляді пелюстків 25, що закінчуються вище або на рівні висоти конічної вставки. Кількість пелюстків становить 24 (фіг.1). Нижню частину 10 корпусу 1 також може бути виконано подовженою з шліцами 26 всередині, що закінчуються на рівні щонайменше 1/3 її висоти (фіг.2). На кришці 18, навколо отвору 19 виконано колоподібні ребра 27, простір між якими заповнено клеєм для надійної фіксації пробки-дозатора у декоративному корпусі. Усі деталі пробкидозатора виконано з полістеролу. Пробка-дозатор для пляшки з рідиною працює наступним чином. Як це видно на фіг.1, патрубок 17 надітий на конус 7 виливного пристрою, в результаті чого пробка знаходиться в закритому положенні. При відкривання пляшки поздовжні ребра 20 кришки 18 взаємодіють з упорними ребрами 16, що приводить до руху всього закупорювального пристрою 13 вгору з утворенням зазору між конусом 7 та патрубком 17 і виливанню рідини при нахилянні пляшки. При закриванні патрубок 17 знову надівається на конус 7 і вилив рідини стає неможливим. 5 Комп’ютерна верстка А. Рябко 14060 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
