Пристрій для вимірювання податливості слизової оболонки ротової порожнини

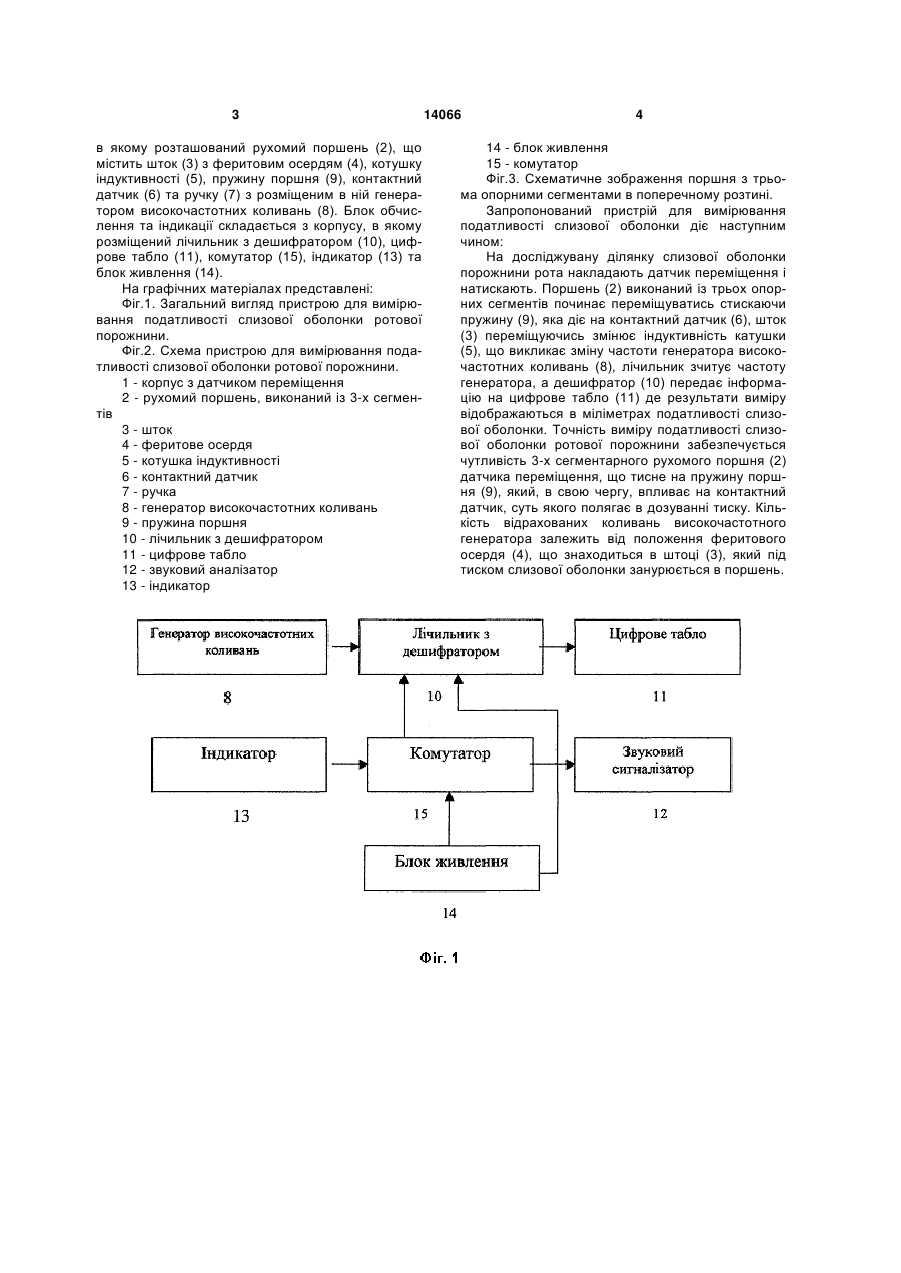

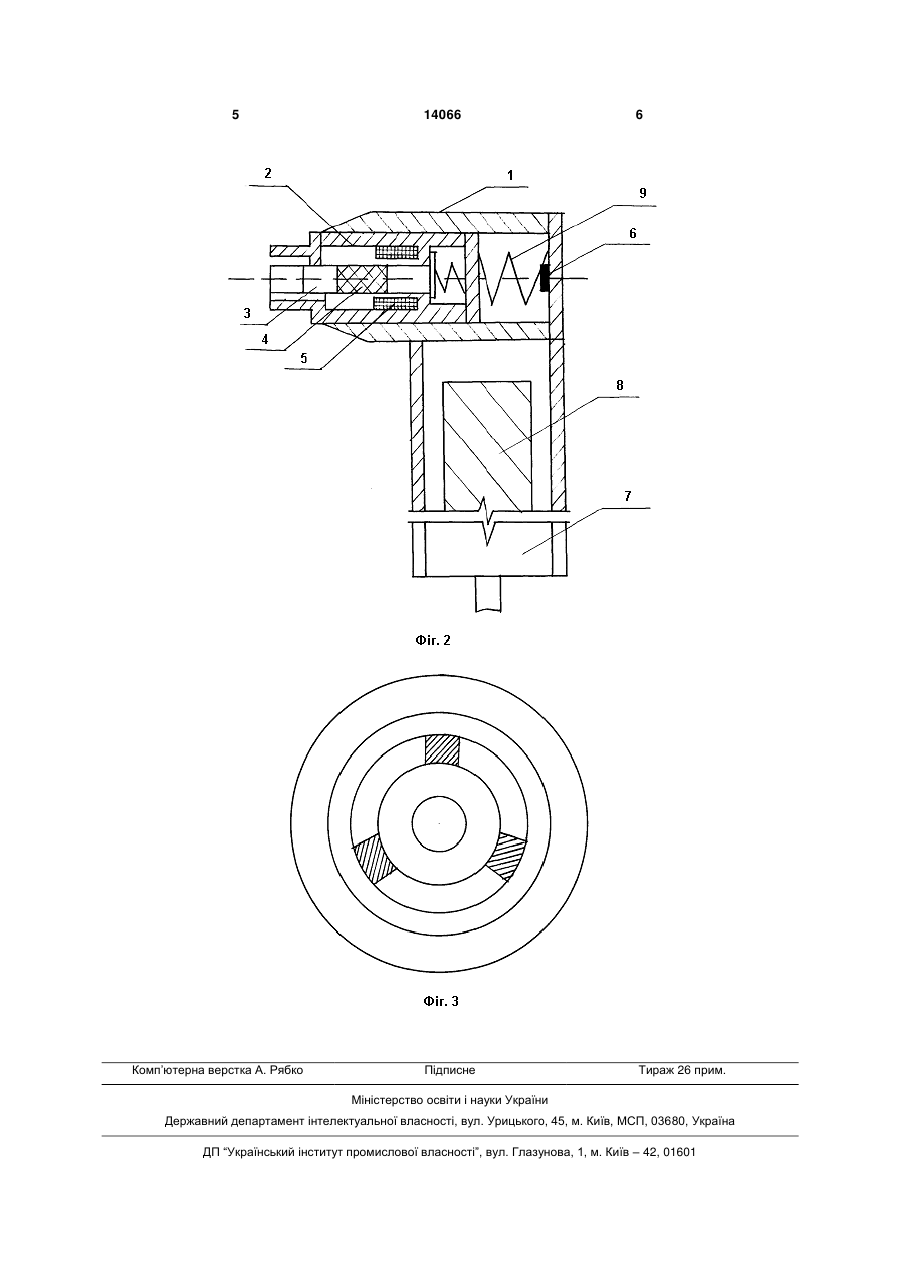

Пристрій для вимірювання податливості слизової оболонки порожнини рота, що містить корпус із розташованим у ньому датчиком переміщення, до складу якого входить шток, феритове осердя, котушка індуктивності та ручка, який відрізняється тим, що додатково датчик переміщення містить 3 в якому розташований рухомий поршень (2), що містить шток (3) з феритовим осердям (4), котушку індуктивності (5), пружину поршня (9), контактний датчик (6) та ручку (7) з розміщеним в ній генератором високочастотних коливань (8). Блок обчислення та індикації складається з корпусу, в якому розміщений лічильник з дешифратором (10), цифрове табло (11), комутатор (15), індикатор (13) та блок живлення (14). На графічних матеріалах представлені: Фіг.1. Загальний вигляд пристрою для вимірювання податливості слизової оболонки ротової порожнини. Фіг.2. Схема пристрою для вимірювання податливості слизової оболонки ротової порожнини. 1 - корпус з датчиком переміщення 2 - рухомий поршень, виконаний із 3-х сегментів 3 - шток 4 - феритове осердя 5 - котушка індуктивності 6 - контактний датчик 7 - ручка 8 - генератор високочастотних коливань 9 - пружина поршня 10 - лічильник з дешифратором 11 - цифрове табло 12 - звуковий аналізатор 13 - індикатор 14066 4 14 - блок живлення 15 - комутатор Фіг.3. Схематичне зображення поршня з трьома опорними сегментами в поперечному розтині. Запропонований пристрій для вимірювання податливості слизової оболонки діє наступним чином: На досліджувану ділянку слизової оболонки порожнини рота накладають датчик переміщення і натискають. Поршень (2) виконаний із трьох опорних сегментів починає переміщуватись стискаючи пружину (9), яка діє на контактний датчик (6), шток (3) переміщуючись змінює індуктивність катушки (5), що викликає зміну частоти генератора високочастотних коливань (8), лічильник зчитує частоту генератора, а дешифратор (10) передає інформацію на цифрове табло (11) де результати виміру відображаються в міліметрах податливості слизової оболонки. Точність виміру податливості слизової оболонки ротової порожнини забезпечується чутливість 3-х сегментарного рухомого поршня (2) датчика переміщення, що тисне на пружину поршня (9), який, в свою чергу, впливає на контактний датчик, суть якого полягає в дозуванні тиску. Кількість відрахованих коливань високочастотного генератора залежить від положення феритового осердя (4), що знаходиться в штоці (3), який під тиском слизової оболонки занурюється в поршень. 5 Комп’ютерна верстка А. Рябко 14066 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
