Пристрій для вимірювання податливості слизової оболонки піднебіння

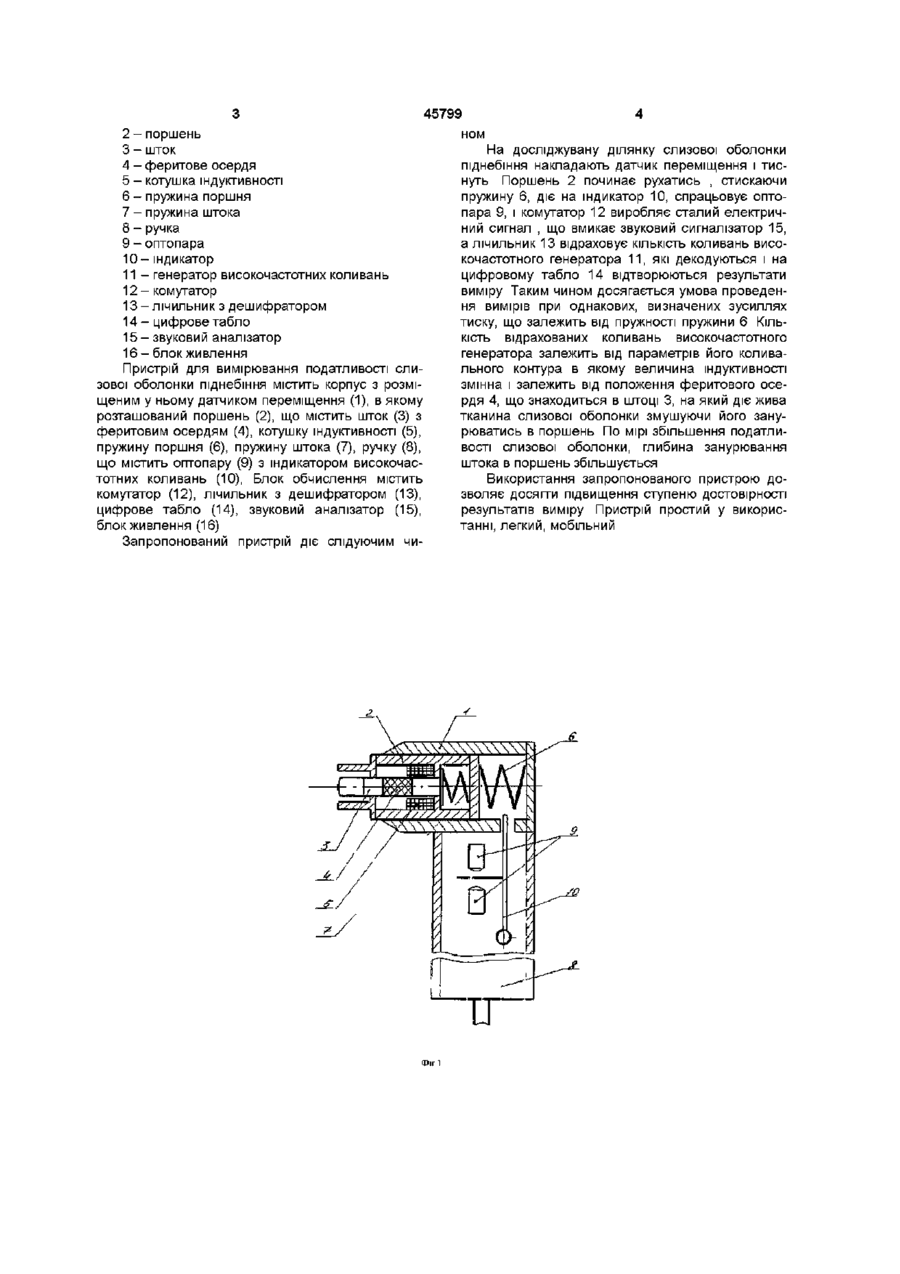

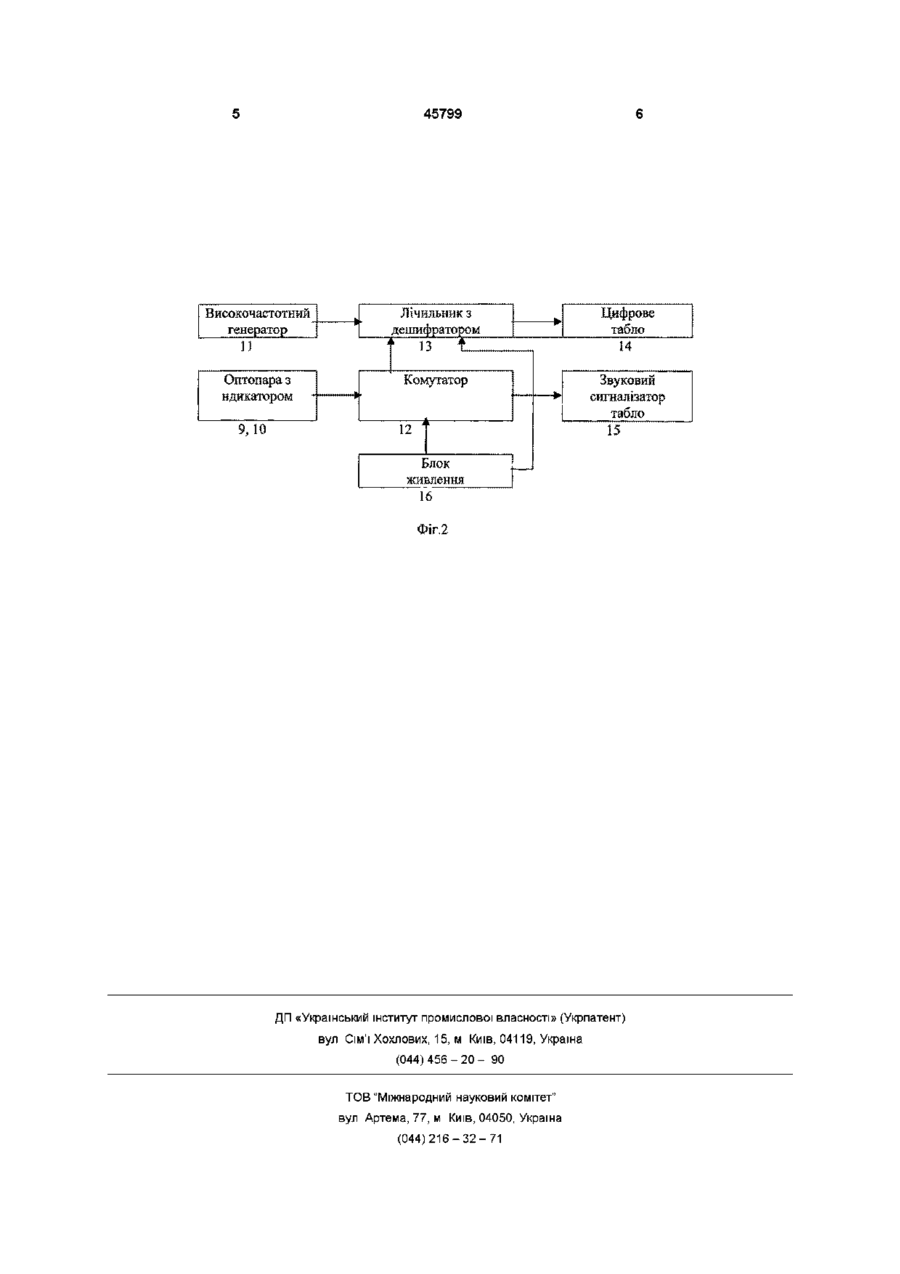

Пристрій для вимірювання податливості слизової оболонки піднебіння, що містить корпус, у якому розміщений датчик переміщення із штоком, феритовим осердям, пружиною штока і котушкою індуктивності та ручку, який відрізняється тим, що додатково датчик переміщення містить поршень з пружиною для повернення поршня у вихідне положення, а шток з феритовим осердям, пружина і котушка індуктивності розміщені всередині поршня, ручка пристрою містить оптопару та індикатор високочастотних коливань, крім того, пристрій додатково містить блок обчислення, в склад якого входить комутатор, лічильник з дешифратором, шором, цифрове табло і звуковий аналізатор та блок живлення Запропонований винахід відноситься до галузі медицини, а саме до стоматології Відомий пристрій для вимірювання податливості слизової оболонки порожнини рота, що містить датчик переміщення , котушку індуктивності, яка приєднана до мосту змінного струму з індуктором та індикатором реєстрації міри податливості тканини на тиск /А С № 175609 СССР, заявка № от Кулаженко В І / Найбільш близьким до запропонованого пристрою, є пристрій для вимірювання податливості слизової оболонки ротової порожнини, що містить корпус, в якому розміщений датчик переміщення, в склад якого входить циліндр, шток з феритовим осердям, пружина штоку, котушка індуктивності та вимірювач частоти і ручка (Пат № 32838 А Укр від 15 02 2001 Заявка № 98052609 від 19 05 1998 Єрис Л Б та ш ) Недоліком відомого пристрою є трудоємкість та недостатня ступінь достовірності результатів вимірів податливості слизової оболонки, які обумовлені тим, що виміри здійснюються при недозованих зусиллях тиску, а кінцеві результати вимірів одержують після складання та обчислювання графіка залежності частоти коливань високочастотного генератора від переміщення штоку Крім того пристрій громіздкій, може бути використаний тільки в умовах стаціонару і не може бути використаний при амбулаторних обстеженнях В основу винаходу поставлена задача, ство рити пристрій для вимірювання податливості слизової оболонки піднебіння шляхом удосконалення відомого пристрою, досягти можливості дозування зусиль тиску на слизову оболонку, спрощування обчислювання кінцевих результатів, мобільності пристрою та забезпечити зниження трудоємкості та підвищення ступеню достовірності результатів виміру Поставлену задачу вирішують створенням пристрою для вимірювання податливості слизової оболонки піднебіння , що містить корпус з розташованим у ньому датчиком переміщення зі штоком, феритовим осердям, пружиною штока і котушкою індуктивності та ручку, в якій згідно винаходу, датчик переміщення додатково містить поршень та пружину поршня, призначену повернення поршня у вихідне положення, а шток з феритовим осердям і пружиною і котушкою індуктивності розміщенні в середині поршня, ручка пристрою містить оптопару та індикатор високочастотних коливань, крім того додатково пристрій містить блок обчислення, в склад якого входить комутатор, лічильник з дешифратором, цифрове табло, звуковий аналізатор та блок живлення На графічних матеріалах представлений Фіг 1 Загальний вигляд пристрою для вимірювання податливості слизової піднебіння Фіг 2 Схема пристрою для вимірювання податливості слизової оболонки піднебіння 1 - корпус з датчиком переміщення ю 45799 2 - поршень 3 - шток 4 - феритове осердя 5 - котушка індуктивності 6 - пружина поршня 7 - пружина штока 8 - ручка 9 - оптопара 10 - індикатор 11 - генератор високочастотних коливань 12 - комутатор 13 -лічильник з дешифратором 14 - цифрове табло 15 - звуковий аналізатор 16 - блок живлення Пристрій для вимірювання податливості слизової оболонки піднебіння містить корпус з розміщеним у ньому датчиком переміщення (1), в якому розташований поршень (2), що містить шток (3) з феритовим осердям (4), котушку індуктивності (5), пружину поршня (6), пружину штока (7), ручку (8), що містить оптопару (9) з індикатором високочастотних коливань (10), Блок обчислення містить комутатор (12), лічильник з дешифратором (13), цифрове табло (14), звуковий аналізатор (15), блок живлення (16) Запропонований пристрій діє слідуючим чи ном На досліджувану ділянку слизової оболонки піднебіння накладають датчик переміщення і тиснуть Поршень 2 починає рухатись , стискаючи пружину 6, діє на індикатор 10, спрацьовує оптопара 9, і комутатор 12 виробляє сталий електричний сигнал , що вмикає звуковий сигналізатор 15, а лічильник 13 відраховує КІЛЬКІСТЬ коливань високочастотного генератора 11, які декодуються і на цифровому табло 14 відтворюються результати виміру Таким чином досягається умова проведення вимірів при однакових, визначених зусиллях тиску, що залежить від пружності пружини 6 КІЛЬКІСТЬ відрахованих коливань високочастотного генератора залежить від параметрів його коливального контура в якому величина індуктивності змінна і залежить від положення феритового осердя 4, що знаходиться в штоці 3, на який діє жива тканина слизової оболонки змушуючи його занурюватись в поршень По мірі збільшення податливості слизової оболонки, глибина занурювання штока в поршень збільшується Використання запропонованого пристрою дозволяє досягти підвищення ступеню достовірності результатів виміру Пристрій простий у використанні, легкий, мобільний 45799 Високочастотний генератор | 11 Оптопара з ндикатором 9, 10 Цифрове табло 14 ЛІЧИЛЬНИК 3 *[ дешифратором і Комутатор —• 1 12 Т Блок живлення 16 Звуковий сигналізатор табло 15 ' 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
