Телескопічна штанга
Номер патенту: 1445
Опубліковано: 15.10.2002
Автори: Платонов Леонід Леонідович, Смерницький Дем'ян Вікторович, Прошковський Іван Іванович, Шибаєв Володимир Олександрович, Гончар Валентин Кирилович
Формула / Реферат
1. Телескопічна штанга, що містить подовжені елементи і фіксуючі пристрої, яка відрізняється тим, що фіксуючі пристрої виконані у вигляді зовнішніх накладних ущільнювальних манжетів.
2. Телескопічна штанга за п. 1, яка відрізняється тим, що манжети виконані з прогумованого матеріалу.
3. Телескопічна штанга за п. 1, яка відрізняється тим, що в середині подовжених елементів розміщений струмопровідний провід.
4. Телескопічна штанга за п. 3, яка відрізняється тим, що струмопровідний провід виконаний у вигляді пружини.
Текст

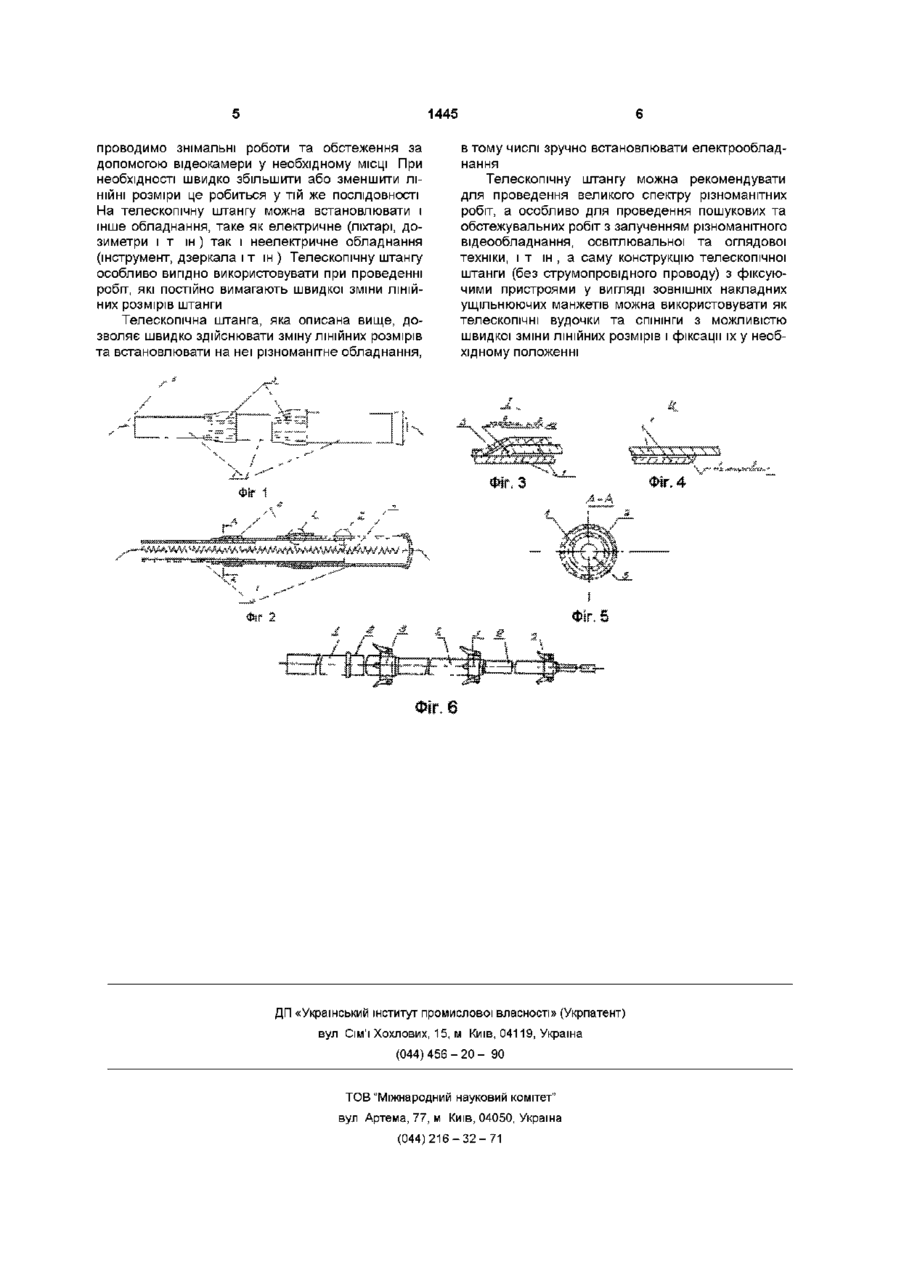

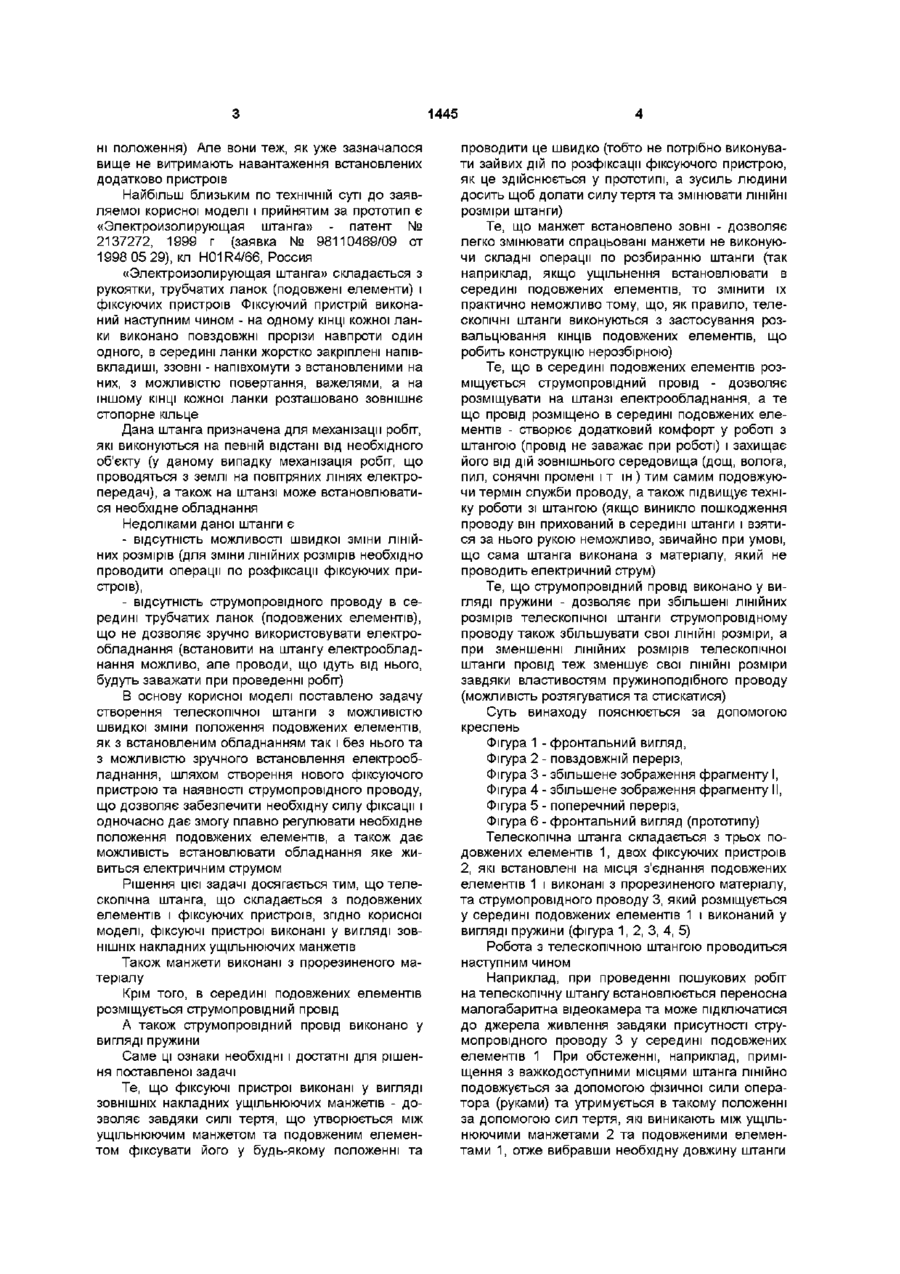

1 Телескопічна штанга, що містить подовжені елементи і фіксуючі пристрої, яка відрізняється тим, що фіксуючі пристрої виконані у вигляді ЗОВНІШНІХ накладних ущільнювальних манжетів 2 Телескопічна штанга за п 1, яка відрізняється тим, що манжети виконані з прогумованого матеріалу 3 Телескопічна штанга за п 1, яка відрізняється тим, що в середині подовжених елементів розміщений струмопровідний провід 4 Телескопічна штанга за п 3, яка відрізняється тим, що струмопровідний провід виконаний у вигляді пружини Корисна модель відноситься до розсувних штанг, а саме до телескопічних штанг, які застосовуються у техніці для закріплення на них різноманітної апаратури (наприклад відеокамер, дзеркал, антен і т ін ), також для використання у конструкції різноманітних штативів, ЛІНІЙОК, різноманітних рибальських засобів (вудки, СПІНІНГИ I T ІН ) І Т ІН та дають змогу миттєво подовжувати свої ЛІНІЙНІ розміри В нашому випадку телескопічна штанга використовується для кріплення на ній переносної відеоапаратури (електрообладнання), яке використовується для зйомки та обстеження різноманітних споруд (як зовні, так і внутрішніх приміщень), автомобілів і т ін , особливо у важкодоступних місцях пристроїв Фіксуючі пристрої жорстко закріплюють подовжені елементи телескопічної штанги у необхідному положенні Але всі ці телескопічні штанги не дають можливості швидко змінювати положення подовжених елементів, необхідно розфіксувати фіксуючий пристрій, а вже потім змінювати положення подовжених елементів Існують також численні телескопічні штанги, що випускаються нашою промисловістю, які використовують у розсувних антенах (наприклад кімнатні антени з розсувними ріжками) Подовжені елементи фіксуються у необхідному положенні за допомогою сил тертя між двома подовженими елементами Але дана конструкція дозволяє фіксувати тільки подовжені елементи, а при встановленні на них додаткових пристроїв сили тертя не буде вистачати і як наслідок елементи не будуть фіксуватися у необхідному положенні (просто кажучи телескопічна штанга буде самостійно складатися під навантаженням встановленого пристрою) Широко відомо різноманітні конструкції телескопічних штанг, які застосовуються у різних виробах - "Штатив раздвижной" - патент № 2128373, 1999 г (заявка № 96110825/28 от 1996 05 29), кл G12D9/10, Россия, - "Штатив" - патент № 2093878, 1997 г (заявка № 95116319/28 от 1995 09 20), кл G03B17/56, Россия, - «Электроизолирующая штанга» - патент № 2137272, 1999 г (заявка № 98110469/09 от 1998 05 29), кл H01R4/66, Россия ВІДОМІ конструкції телескопічних штанг складаються з подовжених елементів, які фіксуються у необхідному положенні за допомогою фіксуючих Також можна привести як приклад телескопічних штанг практичну любу конструкцію телескопічних вудочок або СПІНІНГІВ, в яких теж подовжені елементи фіксуються за допомогою сил тертя між двома подовженими елементами, що і дозволяє фіксувати необхідне положення (особливо часто вудочки фіксуються тільки в крайньому подовженому положенні не маючи змоги фіксувати проміж ю 1445 ні положення) Але вони теж, як уже зазначалося вище не витримають навантаження встановлених додатково пристроїв Найбільш близьким по технічній суті до заявляемої корисної моделі і прийнятим за прототип є «Электроизолирующая штанга» - патент № 2137272, 1999 г (заявка № 98110469/09 от 1998 05 29), кл H01R4/66, Россия «Электроизолирующая штанга» складається з рукоятки, трубчатих ланок (подовжені елементи) і фіксуючих пристроїв Фіксуючий пристрій виконаний наступним чином - на одному КІНЦІ кожної ланки виконано повздовжні прорізи навпроти один одного, в середині ланки жорстко закріплені напіввкладиші, ззовні - напівхомути з встановленими на них, з можливістю повертання, важелями, а на іншому КІНЦІ кожної ланки розташовано зовнішнє стопорне кільце Дана штанга призначена для механізації робіт, які виконуються на певній відстані від необхідного об'єкту (у даному випадку механізація робіт, що проводяться з землі на повітряних ЛІНІЯХ електропередач), а також на штанзі може встановлюватися необхідне обладнання Недоліками даної штанги є - відсутність можливості швидкої зміни ЛІНІЙНИХ розмірів (для зміни ЛІНІЙНИХ розмірів необхідно проводити операції по розфіксацм фіксуючих пристроїв), - відсутність струмопровідного проводу в середині трубчатих ланок (подовжених елементів), що не дозволяє зручно використовувати електрообладнання (встановити на штангу електрообладнання можливо, але проводи, що ідуть від нього, будуть заважати при проведенні робіт) В основу корисної моделі поставлено задачу створення телескопічної штанги з можливістю швидкої зміни положення подовжених елементів, як з встановленим обладнанням так і без нього та з можливістю зручного встановлення електрообладнання, шляхом створення нового фіксуючого пристрою та наявності струмопровідного проводу, що дозволяє забезпечити необхідну силу фіксації і одночасно дає змогу плавно регулювати необхідне положення подовжених елементів, а також дає можливість встановлювати обладнання яке живиться електричним струмом Рішення цієї задачі досягається тим, що телескопічна штанга, що складається з подовжених елементів і фіксуючих пристроїв, згідно корисної моделі, фіксуючі пристрої виконані у вигляді ЗОВНІШНІХ накладних ущільнюючих манжетів Також манжети виконані з прорезиненого матеріалу Крім того, в середині подовжених елементів розміщується струмопровідний провід А також струмопровідний провід виконано у вигляді пружини Саме ці ознаки необхідні і достатні для рішення поставленої задачі Те, що фіксуючі пристрої виконані у вигляді ЗОВНІШНІХ накладних ущільнюючих манжетів - дозволяє завдяки силі тертя, що утворюється між ущільнюючим манжетом та подовженим елементом фіксувати його у будь-якому положенні та проводити це швидко (тобто не потрібно виконувати зайвих дій по розфіксацм фіксуючого пристрою, як це здійснюється у прототипі, а зусиль людини досить щоб долати силу тертя та змінювати ЛІНІЙНІ розміри штанги) Те, що манжет встановлено зовні - дозволяє легко змінювати спрацьовані манжети не виконуючи складні операції по розбиранню штанги (так наприклад, якщо ущільнення встановлювати в середині подовжених елементів, то змінити їх практично неможливо тому, що, як правило, телескопічні штанги виконуються з застосування розвальцювання КІНЦІВ подовжених елементів, що робить конструкцію нерозбірною) Те, що в середині подовжених елементів розміщується струмопровідний провід - дозволяє розміщувати на штанзі електрообладнання, а те що провід розміщено в середині подовжених елементів - створює додатковий комфорт у роботі з штангою (провід не заважає при роботі) і захищає його від дій зовнішнього середовища (дощ, волога, пил, сонячні промені і т ін ) тим самим подовжуючи термін служби проводу, а також підвищує техніку роботи зі штангою (якщо виникло пошкодження проводу він прихований в середині штанги і взятися за нього рукою неможливо, звичайно при умові, що сама штанга виконана з матеріалу, який не проводить електричний струм) Те, що струмопровідний провід виконано у вигляді пружини - дозволяє при збільшені ЛІНІЙНИХ розмірів телескопічної штанги струмопровідному проводу також збільшувати свої ЛІНІЙНІ розміри, а при зменшенні ЛІНІЙНИХ розмірів телескопічної штанги провід теж зменшує свої ЛІНІЙНІ розміри завдяки властивостям пружиноподібного проводу (можливість розтягуватися та стискатися) Суть винаходу пояснюється за допомогою креслень Фігура 1 - фронтальний вигляд, Фігура 2 - повздовжній переріз, Фігура 3 - збільшене зображення фрагменту І, Фігура 4 - збільшене зображення фрагменту II, Фігура 5 - поперечний переріз, Фігура 6 - фронтальний вигляд (прототипу) Телескопічна штанга складається з трьох подовжених елементів 1, двох фіксуючих пристроїв 2, які встановлені на місця з'єднання подовжених елементів 1 і виконані з прорезиненого матеріалу, та струмопровідного проводу 3, який розміщується у середині подовжених елементів 1 і виконаний у вигляді пружини (фігура 1, 2, 3, 4, 5) Робота з телескопічною штангою проводиться наступним чином Наприклад, при проведенні пошукових робіт на телескопічну штангу встановлюється переносна малогабаритна відеокамера та може підключатися до джерела живлення завдяки присутності струмопровідного проводу 3 у середині подовжених елементів 1 При обстеженні, наприклад, приміщення з важкодоступними місцями штанга ЛІНІЙНО подовжується за допомогою фізичної сили оператора (руками) та утримується в такому положенні за допомогою сил тертя, які виникають між ущільнюючими манжетами 2 та подовженими елементами 1, отже вибравши необхідну довжину штанги 1445 проводимо знімальні роботи та обстеження за допомогою відеокамери у необхідному МІСЦІ При необхідності швидко збільшити або зменшити ЛІНІЙНІ розміри це робиться у тій же ПОСЛІДОВНОСТІ На телескопічну штангу можна встановлювати і інше обладнання, таке як електричне (ліхтарі, дозиметри і т ш) так і неелектричне обладнання (інструмент, дзеркала і т ш ) Телескопічну штангу особливо вигідно використовувати при проведенні робіт, які постійно вимагають швидкої зміни ЛІНІЙНИХ розмірів штанги Телескопічна штанга, яка описана вище, дозволяє швидко здійснювати зміну ЛІНІЙНИХ розмірів та встановлювати на неї різноманітне обладнання, в тому числі зручно встановлювати електрообладнання Телескопічну штангу можна рекомендувати для проведення великого спектру різноманітних робіт, а особливо для проведення пошукових та обстежувальних робіт з залученням різноманітного відеообладнання, освітлювальної та оглядової техніки, і т ін , а саму конструкцію телескопічної штанги (без струмопровідного проводу) з фіксуючими пристроями у вигляді ЗОВНІШНІХ накладних ущільнюючих манжетів можна використовувати як телескопічні вудочки та СПІНІНГИ З МОЖЛИВІСТЮ швидкої зміни ЛІНІЙНИХ розмірів і фіксації їх у необхідному положенні ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюPlatonov Leonid Leonidovych, Honchar Valentyn Kyrylovych, Smernytskyi Dem'ian Viktorovych, Schybaiev Volodymyr Oleksandrovych
Автори російськоюПлатонов Леонид Леонидович, Гончар Валентин Кириллович, Смерницкий Демьян Викторович, Шибаев Владимир Александрович
МПК / Мітки
МПК: H05K 7/18, G12B 9/00, F16M 11/20
Мітки: штанга, телескопічна
