Пневматичний чохол для лікувально-тренувального протезу нижньої кінцівки

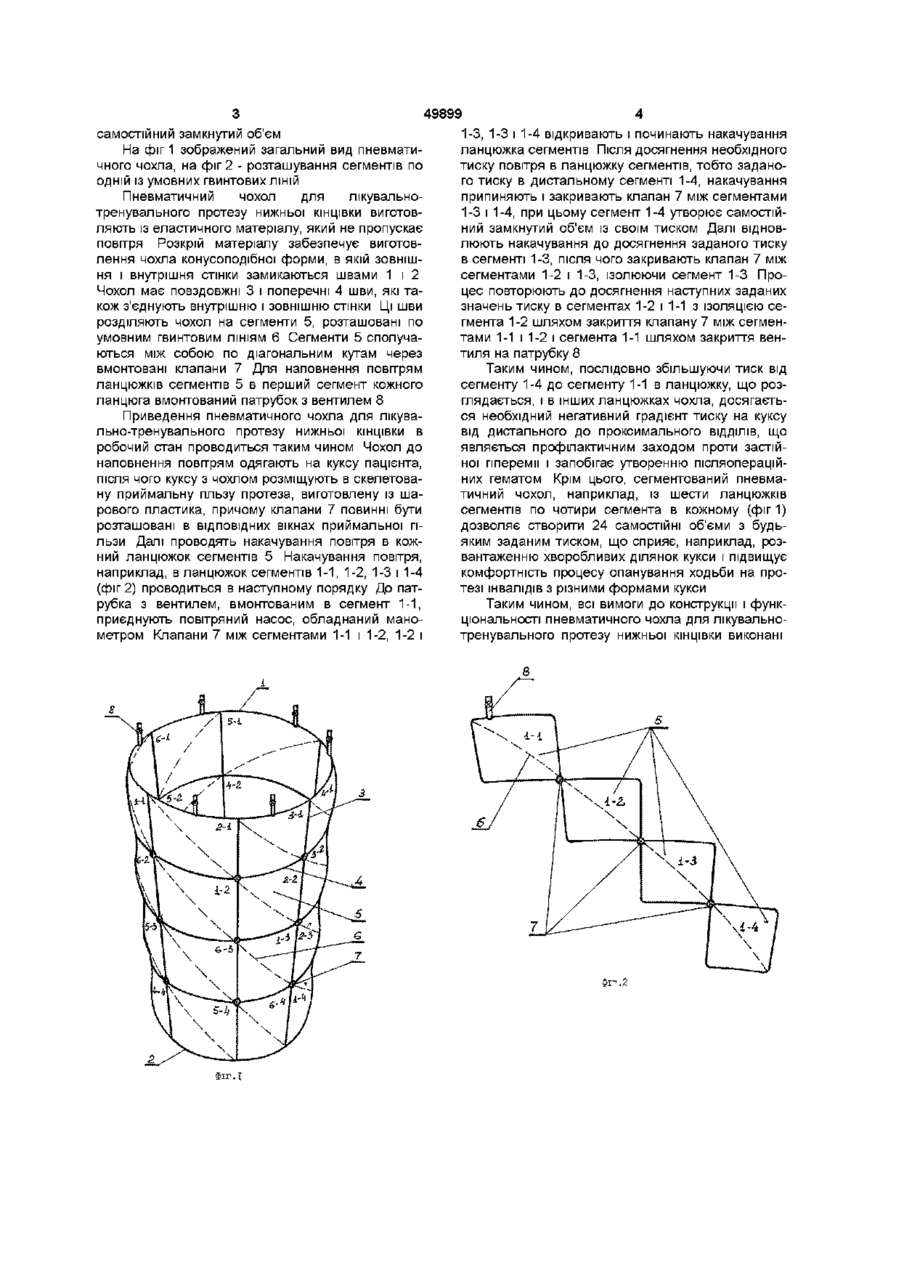

Пневматичний чохол для лікувальнотренувального протезу нижньої КІНЦІВКИ, що включає замкнутий на протилежних кінцях конусо подібний елемент з внутрішньою і зовнішньою стінками, який виготовлений із еластичного, повітронепроникного матеріалу, та розділений повздовжніми і поперечними швами на окремі сегменти, який відрізняється тим, що кожний перший (проксимальний) сегмент містить вмонтований патрубок, а самі сегменти розташовані по кожній умовній гвинтовій лінії на поверхні конусоподібного елементу і сполучені між собою діагональними кутами, через вмонтовані в кути клапани, які ізолюють кожний сегмент чохла в самостійний замкнутий об'єм, причому в кожному об'ємі створюють необхідний тиск накачуванням повітря через патрубок та перекриттям клапанів Винахід відноситься до медицини, а саме до протезування і післяопераційного лікування ампутованих КІНЦІВОК і може бути використаний в лікувально-тренувальних протезах нижніх КІНЦІВОК Спеціальні елементи служать для сполучення камер між собою з метою зрівноваження в них тиску Після ТОГО, як трубчастий елемент вдягнено на куксу, його роздувають, що приводить до обтиснення кукси повітряними повздовжніми камерами Недоліком прототипу є відсутність можливості створення негативного градієнта тиску на куксу від дистального до проксимального ВІДДІЛІВ при наявності повздовжніх повітряних камер, що може викликати створення післяопераційних гематом Другим недоліком прототипу є відсутність перерозподілу тиску на куксу в локальних областях в залежності від профілю кукси в повздовжньому і поперечному напрямах, що може привести до застійної гіперемії Метою винаходу є профілактика застійної гіперемії і запобігання утворення післяопераційних гематом шляхом створення негативного градієнта тиску на куксу від дистального до проксимального ВІДОМИЙ пристрій для стискання КІНЦІВКИ паціє нта (заявка Франції №2399833, МПК2 А61 Н9/00, 1979р), який являє собою муфту, розділену на ряд поперечних камер, в кожній із яких можна здійснювати надмірний тиск Муфта розміщується навколо КІНЦІВКИ пацієнта і фіксується за допомогою ряду повздовжніх і поперечних взаємозв'язаних стрічок Недоліком цього пристрою є відсутність можливості локального навантаження обмеженої поверхні ампутованої КІНЦІВКИ, так ЯК В камерах муфти тиск розподіляється рівномірно по всьому периметру охоплюваної камерою поверхні ноги Найбільш близькою до заявляемого являється прийнята за прототип штучна пневматична кінцівка (патент США №4300245, МПКЗ А61 F1/12, 1963р), до складу якої входить трубчастий елемент з подвійною стінкою, виготовленою із еластичного матеріалу, який не пропускає повітря Стінки герметично з'єднані між собою в протилежних кінцях трубки і уздовж трьох повздовжніх ЛІНІЙ по довжині трубки, що створює три роздуваємі повітрям камери, витягнуті уздовж повздовжньої осі трубки ВІДДІЛІВ Поставлена мета досягається тим, що конусоподібний пневматичний чохол для лікувальнотренувального протезу поділений повздовжніми і поперечними швами на окремі сегменти, які розташовані по умовній гвинтовій лінії на поверхні чохла Сегменти сполучаються між собою діагональними кутами через умонтовані в ці кути клапани, які дозволяють ізолювати кожний сегмент чохла в О 00 49899 самостійний замкнутий об'єм На фіг 1 зображений загальний вид пневматичного чохла, на фіг 2 - розташування сегментів по одній із умовних гвинтових ЛІНІЙ Пневматичний чохол для лікувальнотренувального протезу нижньої КІНЦІВКИ виготовляють із еластичного матеріалу, який не пропускає повітря Розкрій матеріалу забезпечує виготовлення чохла конусоподібної форми, в якій зовнішня і внутрішня стінки замикаються швами 1 і 2 Чохол має повздовжні 3 і поперечні 4 шви, які також з'єднують внутрішню і зовнішню стінки Ці ШВИ розділяють чохол на сегменти 5, розташовані по умовним гвинтовим ЛІНІЯМ 6 Сегменти 5 сполучаються між собою по діагональним кутам через вмонтовані клапани 7 Для наповнення повітрям ланцюжків сегментів 5 в перший сегмент кожного ланцюга вмонтований патрубок з вентилем 8 Приведення пневматичного чохла для лікувально-тренувального протезу нижньої КІНЦІВКИ в робочий стан проводиться таким чином Чохол до наповнення повітрям одягають на куксу пацієнта, після чого куксу з чохлом розміщують в скелетовану приймальну гільзу протеза, виготовлену із шарового пластика, причому клапани 7 повинні бути розташовані в ВІДПОВІДНИХ вікнах приймальної гільзи Далі проводять накачування повітря в кожний ланцюжок сегментів 5 Накачування повітря, наприклад, в ланцюжок сегментів 1 -1, 1 -2, 1 -3 і 1 -4 (фіг 2) проводиться в наступному порядку До патрубка з вентилем, вмонтованим в сегмент 1-1, приєднують повітряний насос, обладнаний манометром Клапани 7 між сегментами 1-1 і 1-2, 1-2 і ФЇГ.І 1-3, 1-3 і 1-4 відкривають і починають накачування ланцюжка сегментів Після досягнення необхідного тиску повітря в ланцюжку сегментів, тобто заданого тиску в дистальному сегменті 1-4, накачування припиняють і закривають клапан 7 між сегментами 1 -3 і 1 -4, при цьому сегмент 1 -4 утворює самостійний замкнутий об'єм із своїм тиском Далі відновлюють накачування до досягнення заданого тиску в сегменті 1-3, після чого закривають клапан 7 між сегментами 1-2 і 1-3, ізолюючи сегмент 1-3 Процес повторюють до досягнення наступних заданих значень тиску в сегментах 1-2 і 1-1 з ІЗОЛЯЦІЄЮ сегмента 1-2 шляхом закриття клапану 7 між сегментами 1-1 і 1-2 і сегмента 1-1 шляхом закриття вентиля на патрубку 8 Таким чином, послідовно збільшуючи тиск від сегменту 1-4 до сегменту 1-1 в ланцюжку, що розглядається, і в інших ланцюжках чохла, досягається необхідний негативний градієнт тиску на куксу від дистального до проксимального ВІДДІЛІВ, ЩО являється профілактичним заходом проти застійної гіперемії і запобігає утворенню післяопераційних гематом Крім цього, сегментований пневматичний чохол, наприклад, із шести ланцюжків сегментів по чотири сегмента в кожному (фиг 1) дозволяє створити 24 самостійні об'єми з будьяким заданим тиском, що сприяє, наприклад, розвантаженню хворобливих ділянок кукси і підвищує комфортність процесу опанування ходьби на протезі інвалідів з різними формами кукси Таким чином, всі вимоги до конструкції і функціональності пневматичного чохла для лікувальнотренувального протезу нижньої КІНЦІВКИ виконані 49899 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
