Пристрій для приготування теплоносія ситеми опалення

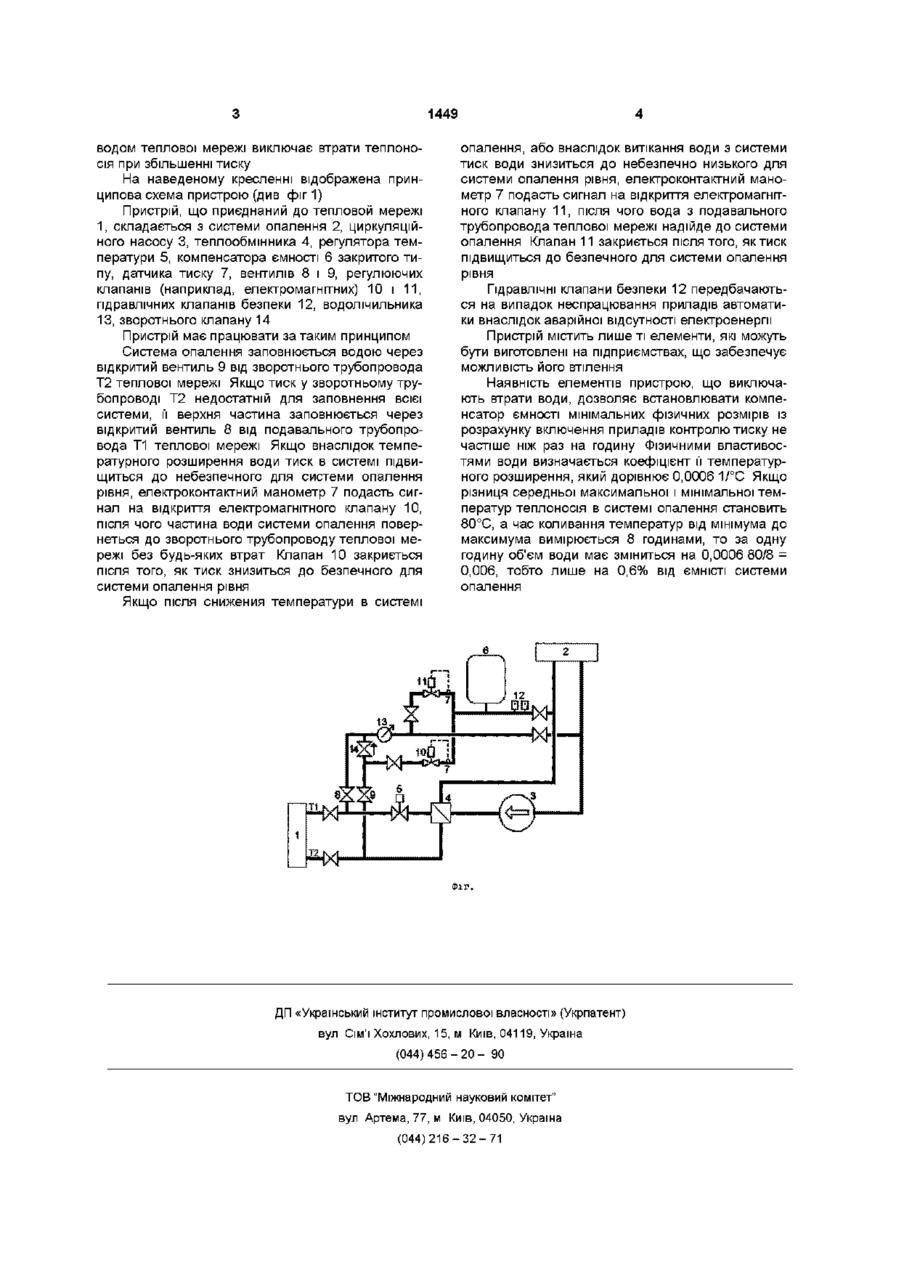

1 Пристрій для приготування теплоносія системи опалення, приєднаної до теплової мережі по незалежній схемі, що складається з циркуляційно го насоса, теплообмінника, регулятора, підживлювального трубопроводу, компенсатора ємності закритого типу і гідравлічних клапанів безпеки, який відрізняється тим, що підживлювальний трубопровід системи опалення з'єднаний з обома трубопроводами теплової мережі - подавальним і зворотним і на кожному з'єднанні встановлені регулюючі клапани, які управляються за сигналами датчика тиску, встановленого на підживлювальномутрубопроводі 2 Пристрій для приготування теплоносія системи опалення по п 1, який відрізняється тим, що ємність компенсатора закритого типу становить 0,4 0,6% від ємності системи опалення Корисна модель належить до галузей будівництва і комунального господарства і може бути використана при проектуванні і експлуатації опалювальних систем, приєднаних до теплових мереж ВІДОМІ пристрої для приготування теплоносія системи опалення, приєднаної до теплової мережі по незалежній схемі, що складаються з циркуляційного насосу, теплообмінника, регулятора, підживлювального трубопровода і розширювального бака [Н К Громов Абонентские устройства водяных тепловых сетей Москва, Изд "Энергия", 1979, стр 83] Недоліком цих вузлів є фізичний зв'язок системи опалення з атмосферою, що спричиняє підвищений рівень корозії системи, а також наявність гідравлічних або електричних комунікацій між досить далеко розташованими один від одного вузлом приготування теплоносія і розширювальним баком Найбільш близьким з відомих технічних рішень до того, що пропонується, прийнятим як прототип, є пристрій за авторським свідоцтвом СРСР № 538198 F24D3/06, що містить компенсатор ємності закритого типу і гідравлічний клапан безпеки, а також розширювально-підживлюючий трубопровід, що з'єднує компенсатор ємності зі зворотнім трубопроводом Недоліком цього пристрою є гідравлічна залежність системи опалення від теплової мережі, завдяки чому коливання тиску в тепловій мережі впливатимуть натиск в системі опалення В основу корисної моделі, яка заявляється, покладений принцип запобігання втратам води при мінімальних розмірах компенсатору ємності Цей принцип реалізується таким чином У пристрої з компенсатором закритого типу підживлювальний трубопровід системи опалення на відміну від аналога з'єднується з обома трубопроводами теплової мережі - подавальним і зворотнім На кожному з'єднанні встановлюються регулюючі клапани, які управляються за сигналами датчика тиску, який змонтований на підживлювальному трубопроводі Як наслідок технічного рішення із зазначенними ознаками, ємність компенсатора закритого типу у декілька разів зменшується відносно аналога і становить лише 0,4 0,6% від ЄМНІСТІ системи опалення, а з'єднання підживлювального трубопровода зі зворотнім трубопро ВІДОМІ також пристрої для приготування теплоносія системи опалення з компенсаторами ємності закритого типу і гідравлічними клапанами безпеки [Пособие по проектированию систем водяного отопления к СНиП 2 04 05-91 Киев, Изд "Укрархстройинформ" Госстроя Украины, 2001, рис 8] Недоліком цих пристроїв є значні фізичні розміри компенсаторів, особливо для багатоповерхових будинків, а також втрати води через клапани безпеки о> 1449 водом теплової мережі виключає втрати теплоносія при збільшенні тиску На наведеному кресленні відображена принципова схема пристрою (див фіг1) Пристрій, що приєднаний до тепловой мережі 1, складається з системи опалення 2, циркуляційного насосу 3, теплообмінника 4, регулятора температури 5, компенсатора ємності 6 закритого типу, датчика тиску 7, вентилів 8 і 9, регулюючих клапанів (наприклад, електромагнітних) 10 і 11, гідравлічних клапанів безпеки 12, водолічильника 13, зворотнього клапану 14 Пристрій має працювати за таким принципом Система опалення заповнюється водою через відкритий вентиль 9 від зворотнього трубопровода Т2 теплової мережі Якщо тиск у зворотньому трубопроводі Т2 недостатній для заповнення всієї системи, її верхня частина заповнюється через відкритий вентиль 8 від подавального трубопровода Т1 теплової мережі Якщо внаслідок температурного розширення води тиск в системі підвищиться до небезпечного для системи опалення рівня, електроконтактний манометр 7 подасть сигнал на відкриття електромагнітного клапану 10, після чого частина води системи опалення повернеться до зворотнього трубопроводу теплової мережі без будь-яких втрат Клапан 10 закриється після того, як тиск знизиться до безпечного для системи опалення рівня опалення, або внаслідок витікання води з системи тиск води знизиться до небезпечно низького для системи опалення рівня, електроконтактний манометр 7 подасть сигнал на відкриття електромагнітного клапану 11, після чого вода з подавального трубопровода теплової мережі надійде до системи опалення Клапан 11 закриється після того, як тиск підвищиться до безпечного для системи опалення рівня Гідравлічні клапани безпеки 12 передбачаються на випадок неспрацювання приладів автоматики внаслідок аварійної відсутності електроенергії Пристрій містить лише ті елементи, які можуть бути виготовлені на підприємствах, що забезпечує можливість його втілення Наявність елементів пристрою, що виключають втрати води, дозволяє встановлювати компенсатор ємності мінімальних фізичних розмірів із розрахунку включення приладів контролю тиску не частіше ніж раз на годину Фізичними властивостями води визначається коефіцієнт її температурного розширення, який дорівнює 0,0006 1/°С Якщо різниця середньої максимальної і мінімальної температур теплоносія в системі опалення становить 80°С, а час коливання температур від мінімума до максимума вимірюється 8 годинами, то за одну годину об'єм води має зміниться на 0,0006 80/8 = 0,006, тобто лише на 0,6% від ЄМНІСТІ системи опалення Якщо після снижения температури в системі Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
