Електромагнітна ударно-вібраційна установка для формування бетонних виробів

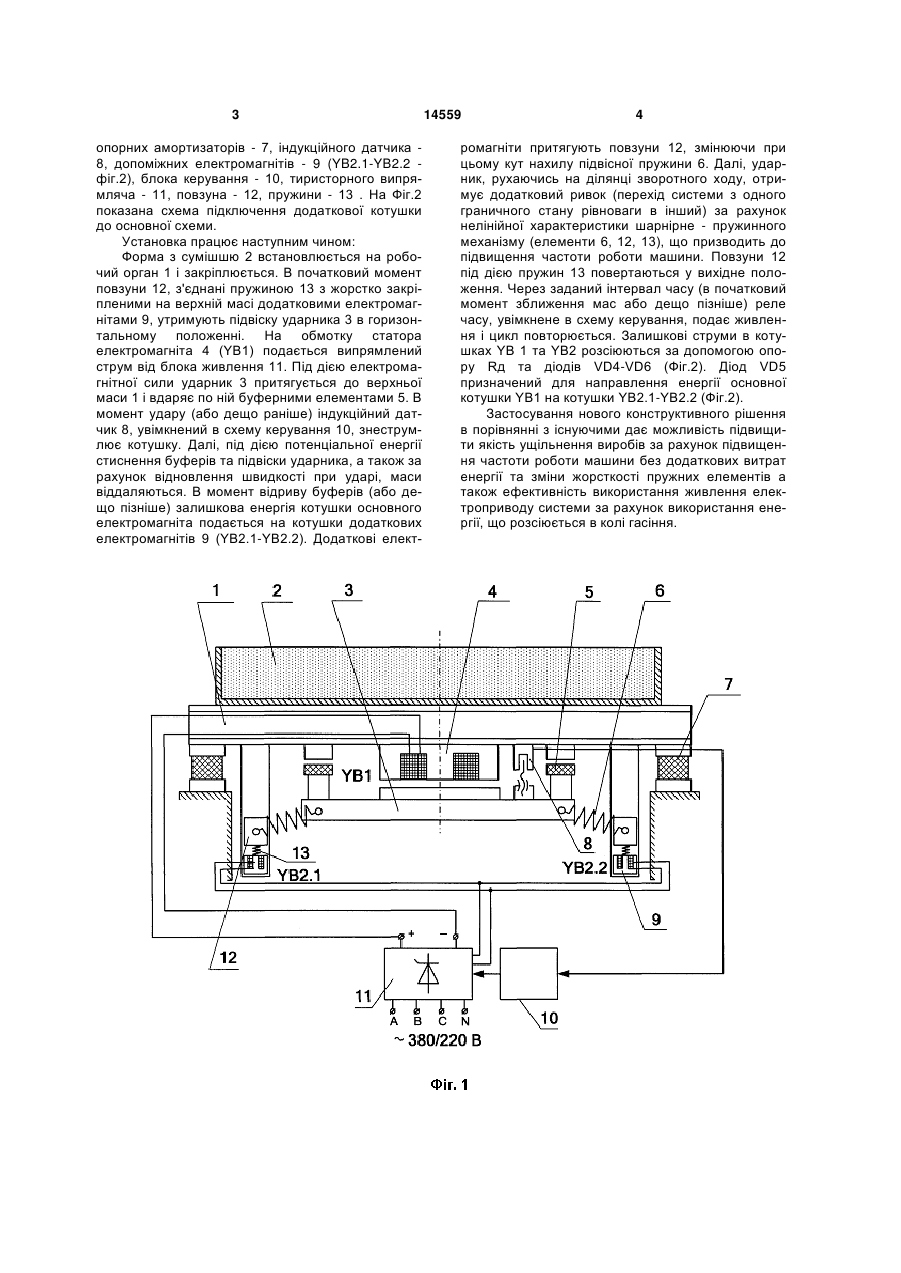

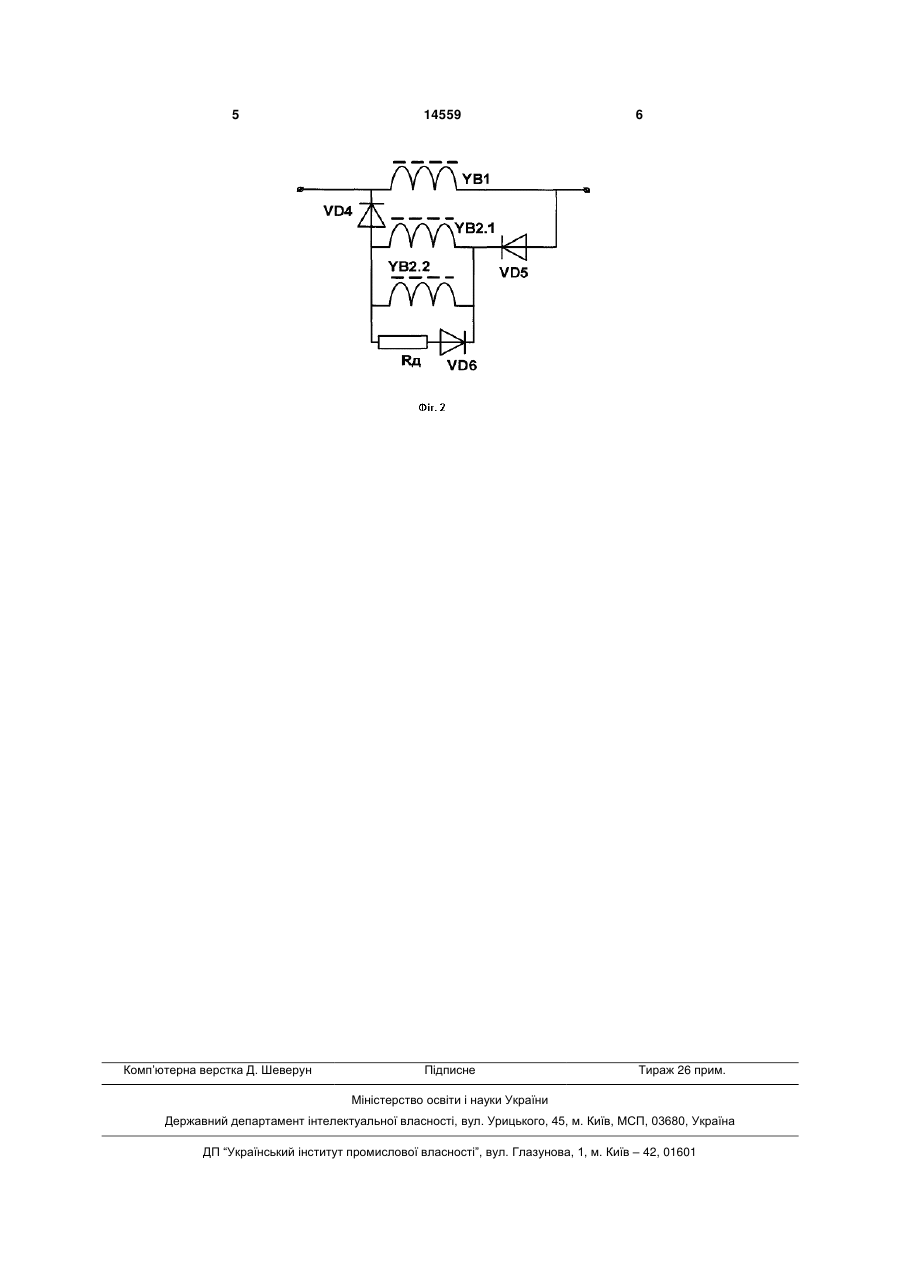

Електромагнітна ударно-вібраційна установка для формування бетонних виробів, що складаєть 3 опорних амортизаторів - 7, індукційного датчика 8, допоміжних електромагнітів - 9 (YB2.1-YB2.2 фіг.2), блока керування - 10, тиристорного випрямляча - 11, повзуна - 12, пружини - 13 . На Фіг.2 показана схема підключення додаткової котушки до основної схеми. Установка працює наступним чином: Форма з сумішшю 2 встановлюється на робочий орган 1 і закріплюється. В початковий момент повзуни 12, з'єднані пружиною 13 з жорстко закріпленими на верхній масі додатковими електромагнітами 9, утримують підвіску ударника 3 в горизонтальному положенні. На обмотку статора електромагніта 4 (YB1) подається випрямлений струм від блока живлення 11. Під дією електромагнітної сили ударник 3 притягується до верхньої маси 1 і вдаряє по ній буферними елементами 5. В момент удару (або дещо раніше) індукційний датчик 8, увімкнений в схему керування 10, знеструмлює котушку. Далі, під дією потенціальної енергії стиснення буферів та підвіски ударника, а також за рахунок відновлення швидкості при ударі, маси віддаляються. В момент відриву буферів (або дещо пізніше) залишкова енергія котушки основного електромагніта подається на котушки додаткових електромагнітів 9 (YB2.1-YB2.2). Додаткові елект 14559 4 ромагніти притягують повзуни 12, змінюючи при цьому кут нахилу підвісної пружини 6. Далі, ударник, рухаючись на ділянці зворотного ходу, отримує додатковий ривок (перехід системи з одного граничного стану рівноваги в інший) за рахунок нелінійної характеристики шарнірне - пружинного механізму (елементи 6, 12, 13), що призводить до підвищення частоти роботи машини. Повзуни 12 під дією пружин 13 повертаються у вихідне положення. Через заданий інтервал часу (в початковий момент зближення мас або дещо пізніше) реле часу, увімкнене в схему керування, подає живлення і цикл повторюється. Залишкові струми в котушках YB 1 та YB2 розсіюються за допомогою опору Rд та діодів VD4-VD6 (Фіг.2). Діод VD5 призначений для направлення енергії основної котушки YB1 на котушки YB2.1-YB2.2 (Фіг.2). Застосування нового конструктивного рішення в порівнянні з існуючими дає можливість підвищити якість ущільнення виробів за рахунок підвищення частоти роботи машини без додаткових витрат енергії та зміни жорсткості пружних елементів а також ефективність використання живлення електроприводу системи за рахунок використання енергії, що розсіюється в колі гасіння. 5 Комп’ютерна верстка Д. Шеверун 14559 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
