Глибинний пристрій для промивки піщано-смолистих пробок в свердловинах
Номер патенту: 14761
Опубліковано: 15.05.2006
Автори: Гордієнко Олександр Михайлович, Шимко Роман Ярославович, Петришак Василь Степанович, Яцків Михайло Петрович, Андріїшин Михайло Петрович, Вечерік Роман Леонідович, Марчук Ярослав Семенович
Формула / Реферат
Глибинний пристрій для промивки піщано-смолистих пробок в свердловинах, який містить ствол та золотник з тангенціальними вертикально видовженими щілинними прорізами і кулькові упори, який відрізняється тим, що зовнішня поверхня золотника виготовлена з руйнівними зубцями, і тангенціальні отвори в стволі виконані у вигляді горизонтально видовжених щілин, а в золотнику - циліндричними із встановленими в них гідравлічними насадками.
Текст

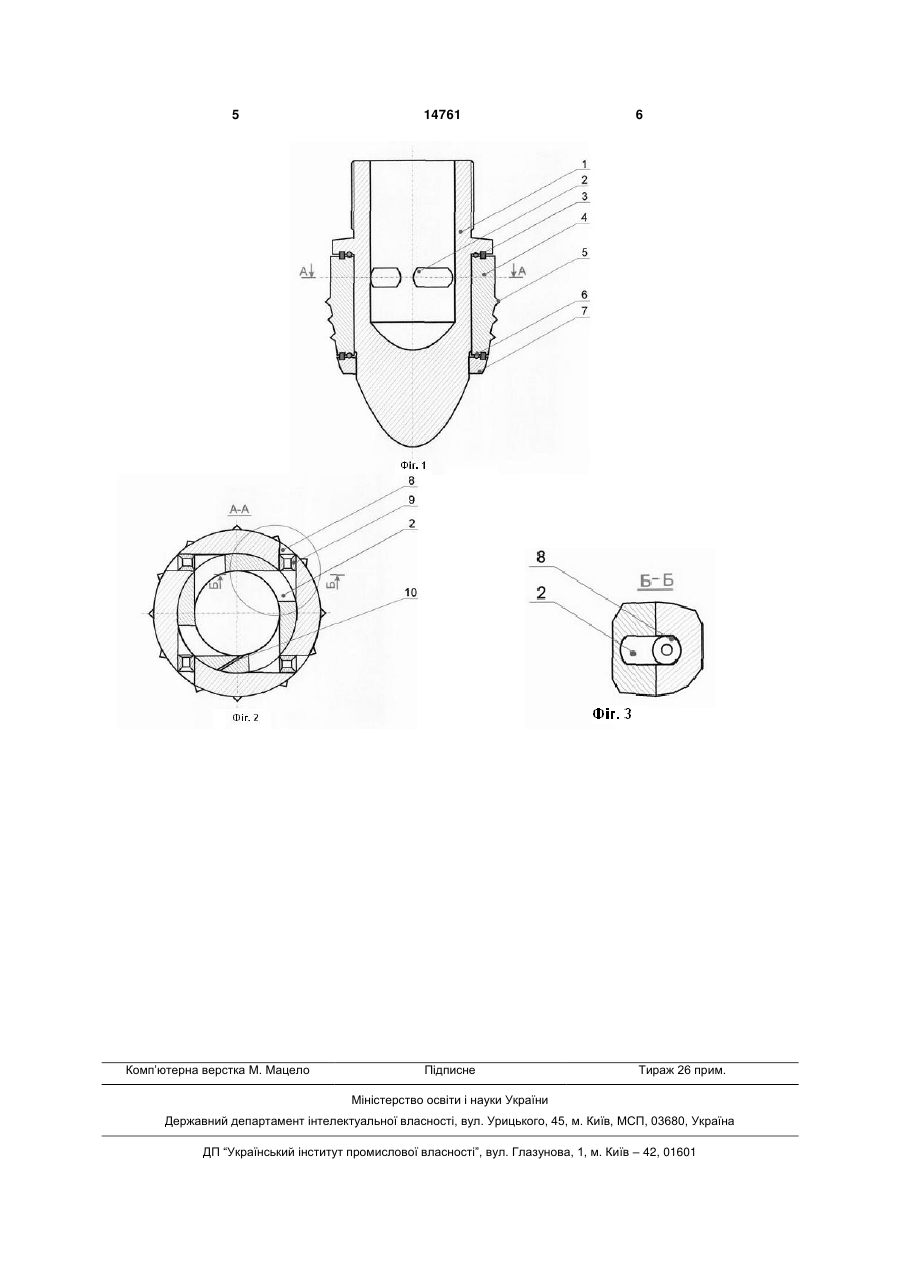

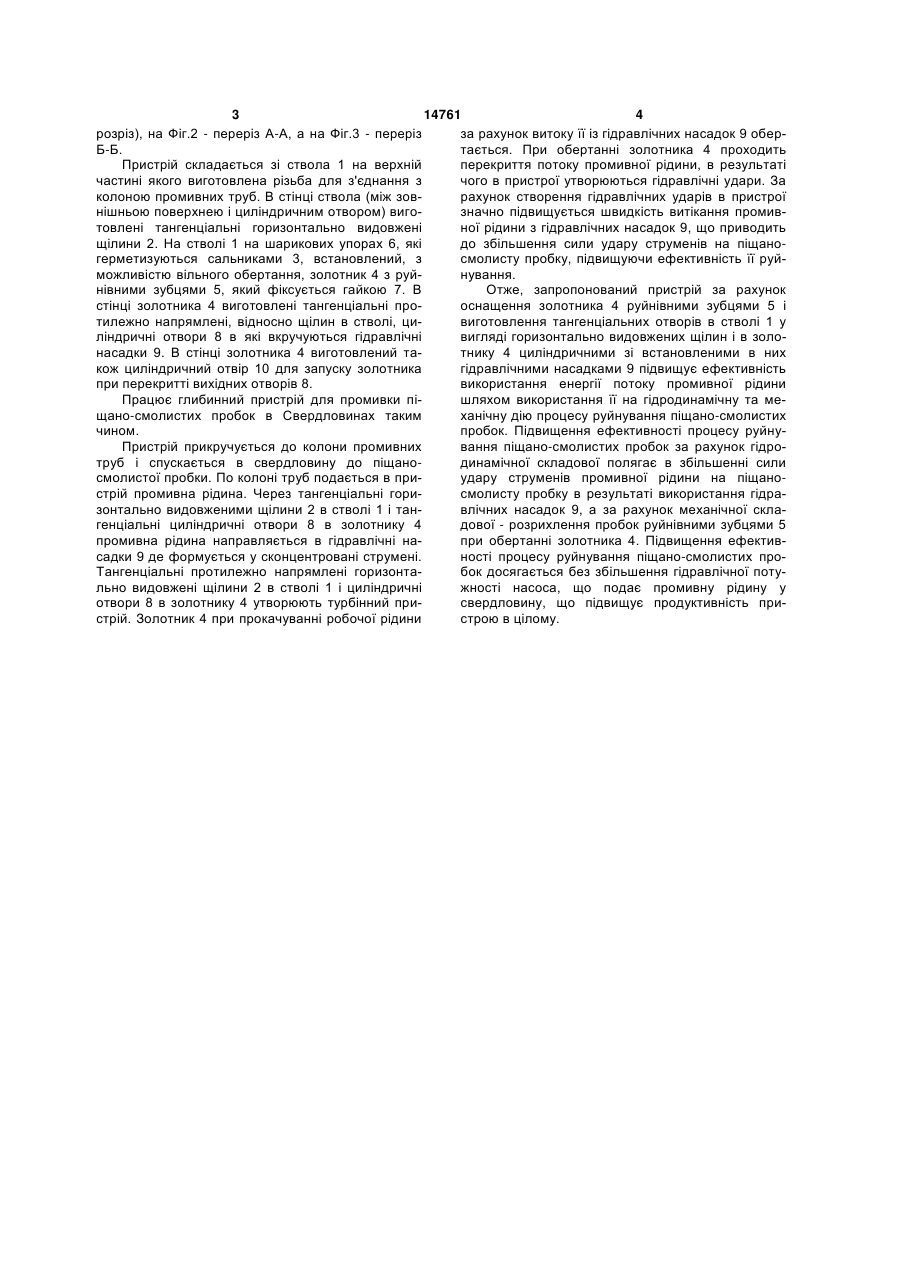

Глибинний пристрій для промивки піщаносмолистих пробок в свердловинах, який містить ствол та золотник з тангенціальними вертикально видовженими щілинними прорізами і кулькові упори, який відрізняється тим, що зовнішня поверхня золотника виготовлена з руйнівними зубцями, і тангенціальні отвори в стволі виконані у вигляді горизонтально видовжених щілин, а в золотнику циліндричними із встановленими в них гідравлічними насадками. (19) (21) u200512694 (22) 28.12.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Петришак Василь Степанович, Шимко Роман Ярославович, Вечерік Роман Леонідович, Марчук Ярослав Семенович, Андріїшин Михайло Петрович, Яцків Михайло Петрович, Гордієнко Олександр Михайлович (73) Петришак Василь Степанович, Шимко Роман Ярославович, Вечерік Роман Леонідович, Марчук Ярослав Семенович, Андріїшин Михайло Петро 3 14761 4 розріз), на Фіг.2 - переріз А-А, а на Фіг.3 - переріз за рахунок витоку її із гідравлічних насадок 9 оберБ-Б. тається. При обертанні золотника 4 проходить Пристрій складається зі ствола 1 на верхній перекриття потоку промивної рідини, в результаті частині якого виготовлена різьба для з'єднання з чого в пристрої утворюються гідравлічні удари. За колоною промивних труб. В стінці ствола (між зоврахунок створення гідравлічних ударів в пристрої нішньою поверхнею і циліндричним отвором) вигозначно підвищується швидкість витікання промивтовлені тангенціальні горизонтально видовжені ної рідини з гідравлічних насадок 9, що приводить щілини 2. На стволі 1 на шарикових упорах 6, які до збільшення сили удару струменів на піщаногерметизуються сальниками 3, встановлений, з смолисту пробку, підвищуючи ефективність її руйможливістю вільного обертання, золотник 4 з руйнування. нівними зубцями 5, який фіксується гайкою 7. В Отже, запропонований пристрій за рахунок стінці золотника 4 виготовлені тангенціальні прооснащення золотника 4 руйнівними зубцями 5 і тилежно напрямлені, відносно щілин в стволі, цивиготовлення тангенціальних отворів в стволі 1 у ліндричні отвори 8 в які вкручуються гідравлічні вигляді горизонтально видовжених щілин і в золонасадки 9. В стінці золотника 4 виготовлений татнику 4 циліндричними зі встановленими в них кож циліндричний отвір 10 для запуску золотника гідравлічними насадками 9 підвищує ефективність при перекритті вихідних отворів 8. використання енергії потоку промивної рідини Працює глибинний пристрій для промивки пішляхом використання її на гідродинамічну та мещано-смолистих пробок в Свердловинах таким ханічну дію процесу руйнування піщано-смолистих чином. пробок. Підвищення ефективності процесу руйнуПристрій прикручується до колони промивних вання піщано-смолистих пробок за рахунок гідротруб і спускається в свердловину до піщанодинамічної складової полягає в збільшенні сили смолистої пробки. По колоні труб подається в приудару струменів промивної рідини на піщанострій промивна рідина. Через тангенціальні горисмолисту пробку в результаті використання гідразонтально видовженими щілини 2 в стволі 1 і танвлічних насадок 9, а за рахунок механічної склагенціальні циліндричні отвори 8 в золотнику 4 дової - розрихлення пробок руйнівними зубцями 5 промивна рідина направляється в гідравлічні напри обертанні золотника 4. Підвищення ефективсадки 9 де формується у сконцентровані струмені. ності процесу руйнування піщано-смолистих проТангенціальні протилежно напрямлені горизонтабок досягається без збільшення гідравлічної потульно видовжені щілини 2 в стволі 1 і циліндричні жності насоса, що подає промивну рідину у отвори 8 в золотнику 4 утворюють турбінний присвердловину, що підвищує продуктивність пристрій. Золотник 4 при прокачуванні робочої рідини строю в цілому. 5 Комп’ютерна верстка М. Мацело 14761 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
