Спосіб випробування сталі на шарувате сколювання
Формула / Реферат
Спосіб випробування сталі на шарувате сколювання, що включає виготовлення зразків із круглого прокату, зміцненого в процесі термомеханічної поверхневої обробки, який відрізняється тим, що для визначення зусилля старту тріщини використовують зразки, вирізані із круглого прокату, розмірами діаметрів від зони з вихідними властивостями і до поверхневого зміцненого шару і визначають зусилля старту тріщини по концентричних поверхнях в поперечному перерізі прокату.
Текст

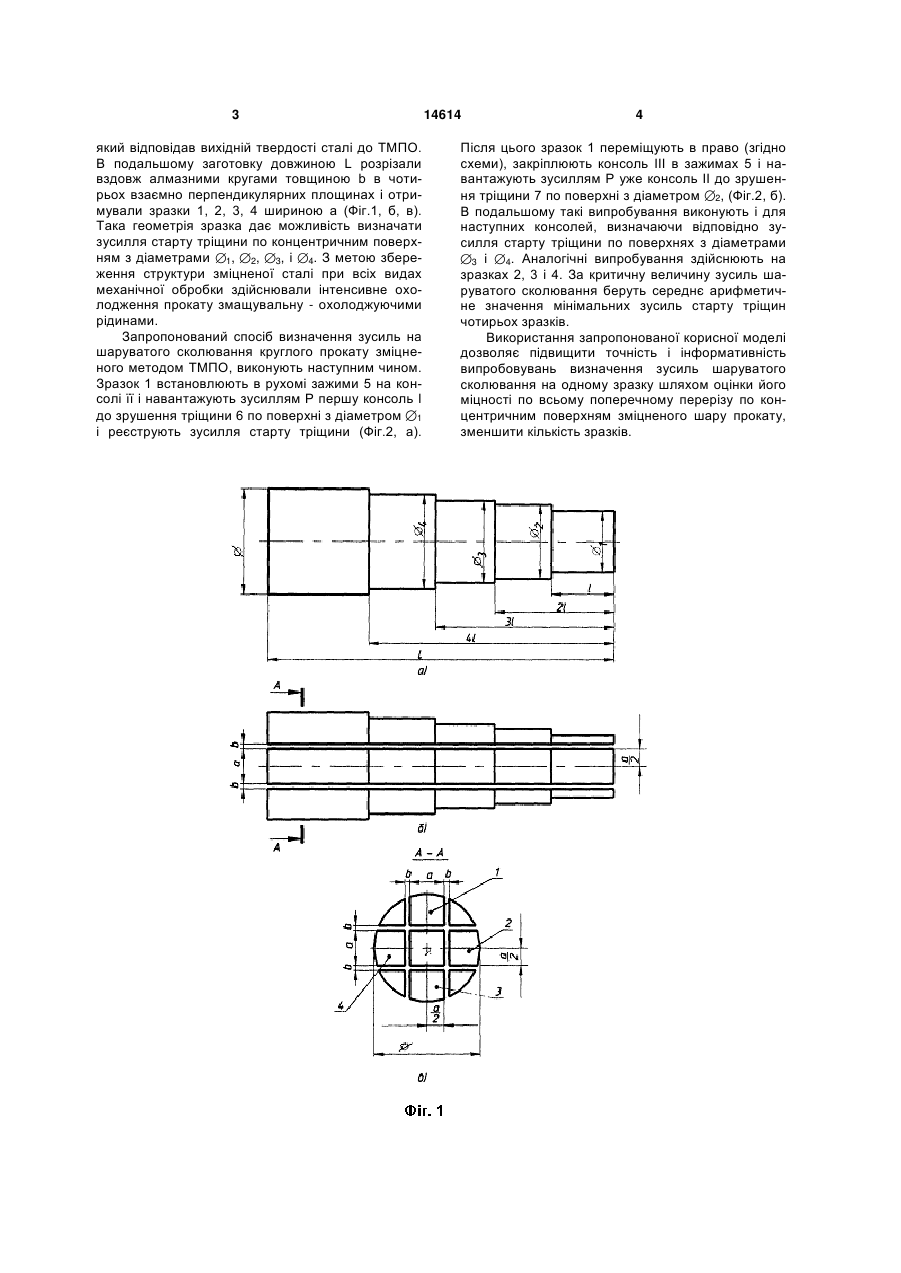

Спосіб випробування сталі на шарувате сколювання, що включає виготовлення зразків із кру 3 який відповідав вихідній твердості сталі до ТМПО. В подальшому заготовку довжиною L розрізали вздовж алмазними кругами товщиною b в чотирьох взаємно перпендикулярних площинах і отримували зразки 1, 2, 3, 4 шириною а (Фіг.1, б, в). Така геометрія зразка дає можливість визначати зусилля старту тріщини по концентричним поверхням з діаметрами 1, 2, 3, і 4. З метою збереження структури зміцненої сталі при всіх видах механічної обробки здійснювали інтенсивне охолодження прокату змащувальну - охолоджуючими рідинами. Запропонований спосіб визначення зусиль на шаруватого сколювання круглого прокату зміцненого методом ТМПО, виконують наступним чином. Зразок 1 встановлюють в рухомі зажими 5 на консолі її і навантажують зусиллям Р першу консоль І до зрушення тріщини 6 по поверхні з діаметром 1 і реєструють зусилля старту тріщини (Фіг.2, а). 14614 4 Після цього зразок 1 переміщують в право (згідно схеми), закріплюють консоль IIІ в зажимах 5 і навантажують зусиллям Р уже консоль ІІ до зрушення тріщини 7 по поверхні з діаметром 2, (Фіг.2, б). В подальшому такі випробування виконують і для наступних консолей, визначаючи відповідно зусилля старту тріщини по поверхнях з діаметрами 3 і 4. Аналогічні випробування здійснюють на зразках 2, 3 і 4. За критичну величину зусиль шаруватого сколювання беруть середнє арифметичне значення мінімальних зусиль старту тріщин чотирьох зразків. Використання запропонованої корисної моделі дозволяє підвищити точність і інформативність випробовувань визначення зусиль шаруватого сколювання на одному зразку шляхом оцінки його міцності по всьому поперечному перерізу по концентричним поверхням зміцненого шару прокату, зменшити кількість зразків. 5 Комп’ютерна верстка А. Крулевський 14614 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for testing steel for crack resistance
Автори англійськоюKotrechko Oleksii Oleksiiovych
Назва патенту російськоюСпособ испытания стали на трещиностойкость
Автори російськоюКотречко Алексей Алексеевич
МПК / Мітки
МПК: G01N 3/00
Мітки: сколювання, випробування, сталі, спосіб, шарувате
