Гірничопрохідницький комбайн

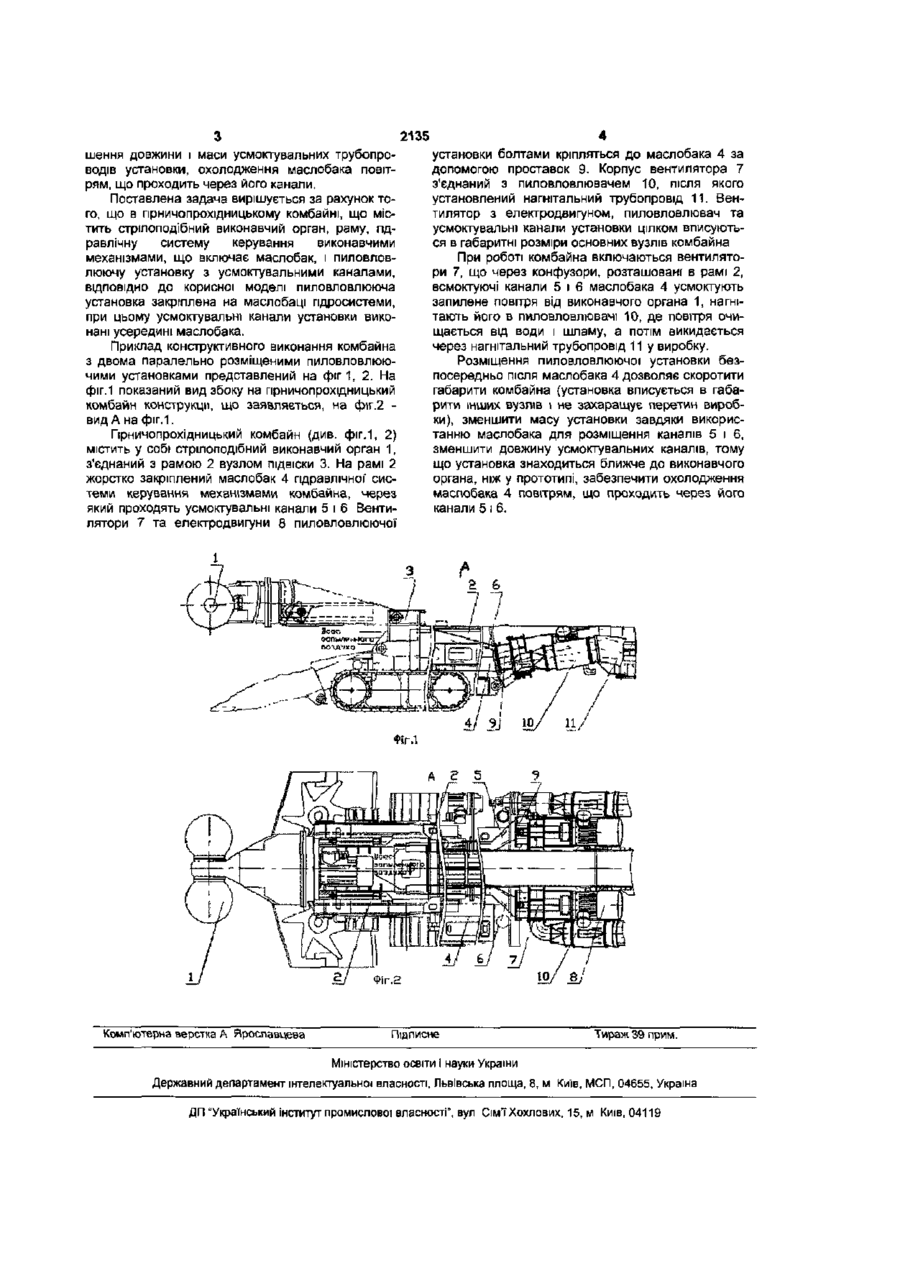

Гірничопрохідницький комбайн, що містить стрілоподібний виконавчий орган, раму, гідравлічну систему керування виконавчими механізмами, що включає маслобак, і як мінімум одну пиловловлювальну установку з усмоктувальними каналами, який відрізняється тим, що пиловловлювальна установка закріплена на маслобаці гідросистеми, при цьому усмоктувальні канали установки розташовані усередині бака Корисна модель належить до гірничої промисловості, переважно до прохідницьких комбайнів зі стршовидним виконавчим органом Відомо гірничопрохідницький комбайн, що містить стрілоподібний виконавчий орган, раму, гідравлічну систему керування виконавчими механізмами, що включає маслобак, і автономну пиловловлюючу установку, у якій вентилятор з електродвигуном і пиловловлювач установлені на полозках на визначеній відстані від комбайна в спеціально виконаній НІШІ, а конфузор, що всмоктує запилене повітря біля виконавчого органа, з'єднаний з вентилятором телескопічним пристроєм (Машини й обладнання для проведення горизонтальних і похилих виробок Під загальною редакцією Братченка Б Ф М, Надра, 1975, з 290-291, мал 7 24) Для подовження усмоктувального трубопроводу в міру просування комбайна конфузор з підвішеним до кріплення телескопічним пристроєм переміщають і з'єднують із трубопроводом подовжуючими вставками, періодично виконують нову нішу і переставляють у неї пиловловлюючу установку Запилене повітря з призабійного простору через конфузор, телескопічний пристрій і вставки засмоктується вентилятором, проходить через пиловловлювач у якому очищається від води і шламу, і викидається у виробку Недоліком конструкції аналога є висока матеріалоємність автономної пиловловлюючої установки, що містить крім вентилятора, двигуна і пило вловлювача полозки та трубопровід великої довжини, і трудомісткість й обслуговування за рахунок виконання ніш і монтажу вставок усмоктувального трубопроводу в процесі проходки виробки Відомо гірничопрохідницький комбайн, найбільш близький до пропонованої корисної моделі за технічною сутністю і результатом, що досягається, прийнятий як прототип, що містить стрілоподібний виконавчий орган, раму, гідравлічну систему керування виконавчими механізмами, що включає маслобак, і пиловловлюючу установку з усмоктувальними каналами (трубопроводами), закріпленими на похилій секції причіпного перевантажувача комбайна (Машини й устаткування для проведення горизонтальних і похилих виробок Під загальною редакцією Братченка Б Ф М Надра, 1975, 3 287-289, мал 7 21) У порівнянні з аналогом у цьому комбайні пиловловлююча установка переміщується з комбайном і не вимагає виконання ніш і монтажу вставок усмоктувального трубопроводу Недоліками конструкції прототипу є збільшення габаритів комбайна, тому що частина вузлів пиловловлюючої установки захаращує перетин виробки, і велика довжина її усмоктувальних трубопроводів, що призводить до збільшення маси і додаткових втрат тиску В основу корисної моделі поставлена задача у гірничопрохідницькому комбайні шляхом зміни місця розміщення пиловловлюючої установки забезпечити зниження габаритів комбайна, змен (22)21 02 2003 (24) 17 112003 (46) 17 11 2003, Бюл №11, 2003 р (72) МІЗІН Вадим Олександрович, Демченко Михайло Вікторович, Лаптев Анатолій Григорович, Ладік Валерій Григорович, Хоружий Олександр Миколайович Косарев Василь Васильович, Сенніков Віталій Федорович (73) ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕ 00 CM 2135 шення довжини і маси усмоктувальних трубопроводів установки, охолодження маслобака повітрям, що проходить через його канали. Поставлена задача вирішується за рахунок того, що в гірничопрохідницькому комбайні, що містить стрілоподібний виконавчий орган, раму, гідравлічну систему керування виконавчими механізмами, що включає маслобак, і пиловловлюючу установку з усмоктувальними каналами, ВІДПОВІДНО до корисної моделі пиловловлююча установка закріплена на маслобаці гідросистеми, при цьому усмоктувальні канали установки виконані усередині маслобака. Приклад конструктивного виконання комбайна з двома паралельно розміщеними пиловловлюючими установками представлений на ф і г 1 , 2. На фіг.1 показаний вид збоку на гірничопрохідницький комбайн конструкції, що заявляється, на фіг.2 видА на фіг.1. Гірничопрохідницький комбайн (див. фіг.1, 2) містить у собі стрілоподібний виконавчий орган 1, з'єднаний з рамою 2 вузлом ПІДВІСКИ 3. На рамі 2 жорстко закріплений маслобак 4 гідравлічної' системи керування механізмами комбайна, через який проходять усмоктувальні канали 5 і 6 Вентилятори 7 та електродвигуни 8 пиловловлюючої установки болтами кріпляться до маслобака 4 за допомогою проставок 9. Корпус вентилятора 7 з'єднаний з пиловловлювачем 10, після якого установлений нагнітальний трубопровід 11. Вентилятор з електродвигуном, пиловловлювач та усмоктувальні канали установки цілком вписуються в габаритні розміри основних вузлів комбайна При роботі комбайна включаються вентилятори 7, що через конфузори, розташовані в рамі 2, всмоктуючі канали 5 і 6 маслобака 4 усмоктують запилене повітря від виконавчого органа 1, нагнітають його в пиловловлювачі 10, де повітря очищається від води і шламу, а потім викидається через нагнітальний трубопровід 11 у виробку. Розміщення пиловловлюючої установки безпосередньо після маслобака 4 дозволяє скоротити габарити комбайна (установка вписується в габарити інших вузлів і не захаращує перетин виробки), зменшити масу установки завдяки використанню маслобака для розміщення каналів 5 і 6, зменшити довжину усмоктувальних каналів, тому що установка знаходиться ближче до виконавчого органа, ніж у прототипі, забезпечити охолодження маслобака 4 повітрям, що проходить через його канали 51 6. ФІг.1 ь Комп'ютерна верстка А Ярославцева Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська ппоща, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул С імї Хохлов их, 15, м Київ, 04119
