Мобільна технологічна лінія для виготовлення пінополістирольних будівельних блоків

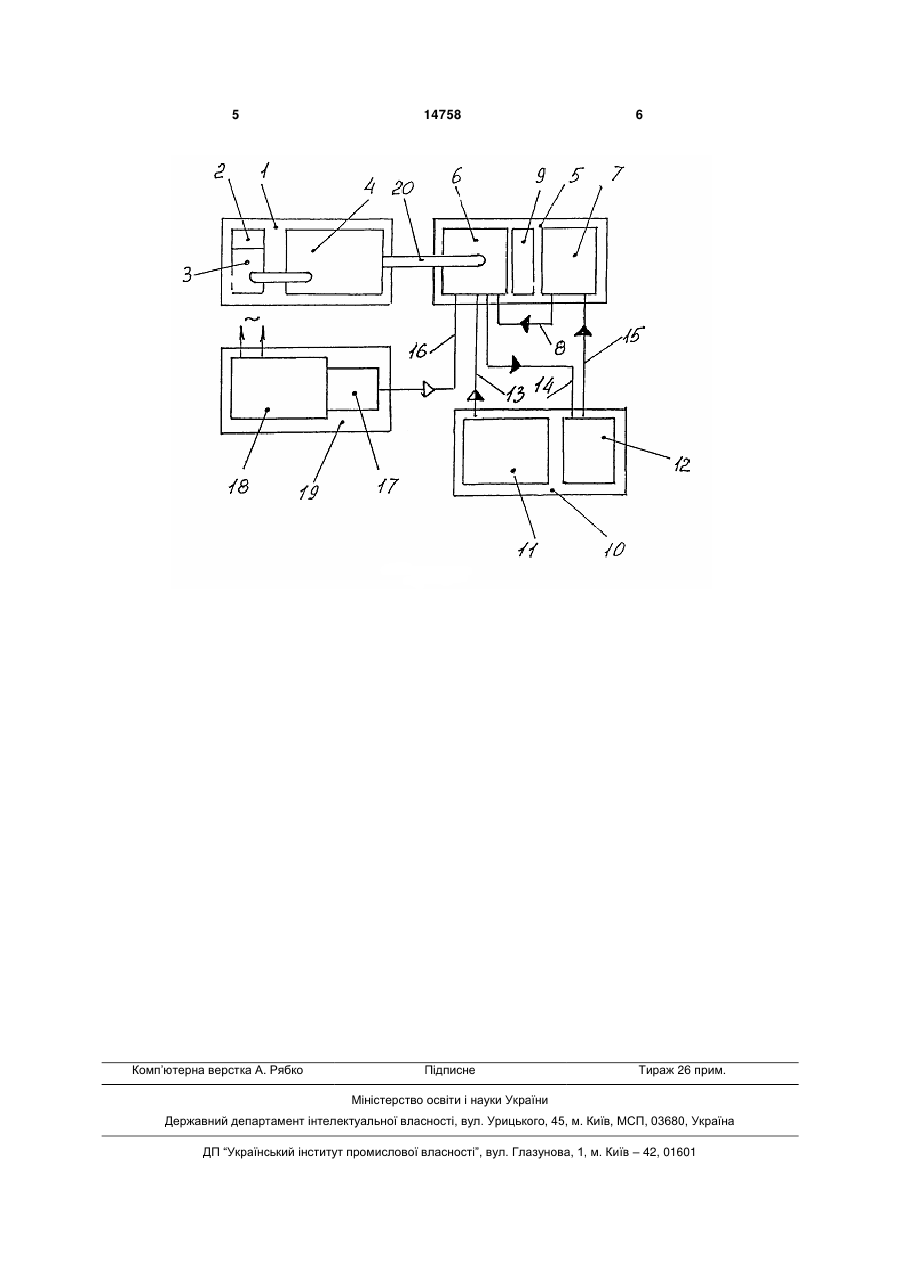

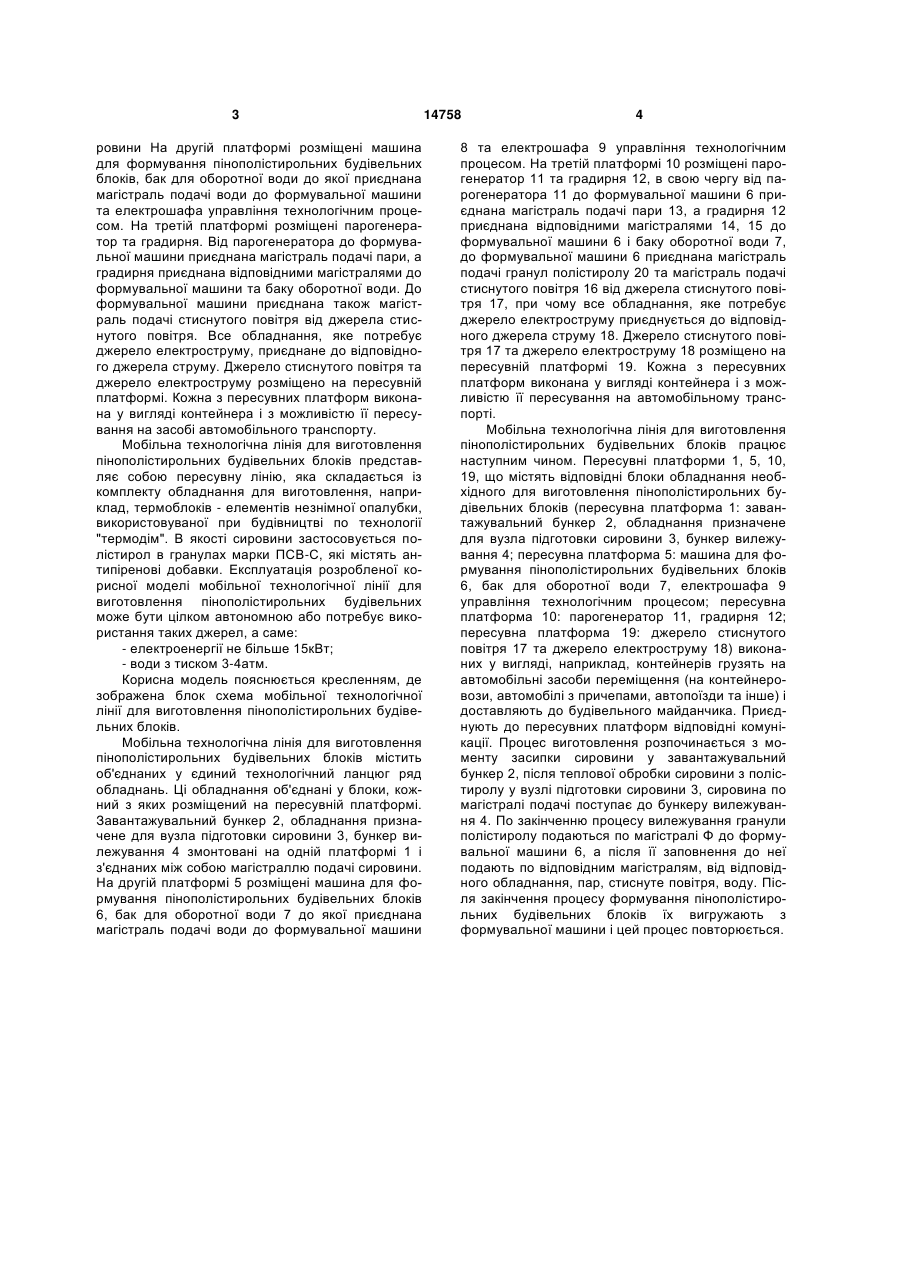

1. Мобільна технологічна лінія для виготовлення пінополістирольних будівельних блоків, що містить об'єднаний у єдиний технологічний ланцюг ряд обладнань, яка відрізняється тим, що обладнання об'єднане у блоки, кожний з яких розміщений на пересувній платформі, при цьому завантажувальний бункер, обладнання, призначене для вузла підготовки сировини, бункер вилежування змонтовані на одній платформі і з'єднані між собою магістраллю подачі сировини, на другій платформі розміщені машина для формування пінополістирольних будівельних блоків, бак для оборотної води, до якої приєднана магістраль подачі води до формувальної машини, та електро 3 ровини На другій платформі розміщені машина для формування пінополістирольних будівельних блоків, бак для оборотної води до якої приєднана магістраль подачі води до формувальної машини та електрошафа управління технологічним процесом. На третій платформі розміщені парогенератор та градирня. Від парогенератора до формувальної машини приєднана магістраль подачі пари, а градирня приєднана відповідними магістралями до формувальної машини та баку оборотної води. До формувальної машини приєднана також магістраль подачі стиснутого повітря від джерела стиснутого повітря. Все обладнання, яке потребує джерело електроструму, приєднане до відповідного джерела струму. Джерело стиснутого повітря та джерело електроструму розміщено на пересувній платформі. Кожна з пересувних платформ виконана у вигляді контейнера і з можливістю її пересування на засобі автомобільного транспорту. Мобільна технологічна лінія для виготовлення пінополістирольних будівельних блоків представляє собою пересувну лінію, яка складається із комплекту обладнання для виготовлення, наприклад, термоблоків - елементів незнімної опалубки, використовуваної при будівництві по технології "термодім". В якості сировини застосовується полістирол в гранулах марки ПСВ-С, які містять антипіренові добавки. Експлуатація розробленої корисної моделі мобільної технологічної лінії для виготовлення пінополістирольних будівельних може бути цілком автономною або потребує використання таких джерел, а саме: - електроенергії не більше 15кВт; - води з тиском 3-4атм. Корисна модель пояснюється кресленням, де зображена блок схема мобільної технологічної лінії для виготовлення пінополістирольних будівельних блоків. Мобільна технологічна лінія для виготовлення пінополістирольних будівельних блоків містить об'єднаних у єдиний технологічний ланцюг ряд обладнань. Ці обладнання об'єднані у блоки, кожний з яких розміщений на пересувній платформі. Завантажувальний бункер 2, обладнання призначене для вузла підготовки сировини 3, бункер вилежування 4 змонтовані на одній платформі 1 і з'єднаних між собою магістраллю подачі сировини. На другій платформі 5 розміщені машина для формування пінополістирольних будівельних блоків 6, бак для оборотної води 7 до якої приєднана магістраль подачі води до формувальної машини 14758 4 8 та електрошафа 9 управління технологічним процесом. На третій платформі 10 розміщені парогенератор 11 та градирня 12, в свою чергу від парогенератора 11 до формувальної машини 6 приєднана магістраль подачі пари 13, а градирня 12 приєднана відповідними магістралями 14, 15 до формувальної машини 6 і баку оборотної води 7, до формувальної машини 6 приєднана магістраль подачі гранул полістиролу 20 та магістраль подачі стиснутого повітря 16 від джерела стиснутого повітря 17, при чому все обладнання, яке потребує джерело електроструму приєднується до відповідного джерела струму 18. Джерело стиснутого повітря 17 та джерело електроструму 18 розміщено на пересувній платформі 19. Кожна з пересувних платформ виконана у вигляді контейнера і з можливістю її пересування на автомобільному транспорті. Мобільна технологічна лінія для виготовлення пінополістирольних будівельних блоків працює наступним чином. Пересувні платформи 1, 5, 10, 19, що містять відповідні блоки обладнання необхідного для виготовлення пінополістирольних будівельних блоків (пересувна платформа 1: завантажувальний бункер 2, обладнання призначене для вузла підготовки сировини 3, бункер вилежування 4; пересувна платформа 5: машина для формування пінополістирольних будівельних блоків 6, бак для оборотної води 7, електрошафа 9 управління технологічним процесом; пересувна платформа 10: парогенератор 11, градирня 12; пересувна платформа 19: джерело стиснутого повітря 17 та джерело електроструму 18) виконаних у вигляді, наприклад, контейнерів грузять на автомобільні засоби переміщення (на контейнеровози, автомобілі з причепами, автопоїзди та інше) і доставляють до будівельного майданчика. Приєднують до пересувних платформ відповідні комунікації. Процес виготовлення розпочинається з моменту засипки сировини у завантажувальний бункер 2, після теплової обробки сировини з полістиролу у вузлі підготовки сировини 3, сировина по магістралі подачі поступає до бункеру вилежування 4. По закінченню процесу вилежування гранули полістиролу подаються по магістралі Φ до формувальної машини 6, а після її заповнення до неї подають по відповідним магістралям, від відповідного обладнання, пар, стиснуте повітря, воду. Після закінчення процесу формування пінополістирольних будівельних блоків їх вигружають з формувальної машини і цей процес повторюється. 5 Комп’ютерна верстка А. Рябко 14758 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
