Пристрій автоматичного захисту і запуску електроустановок

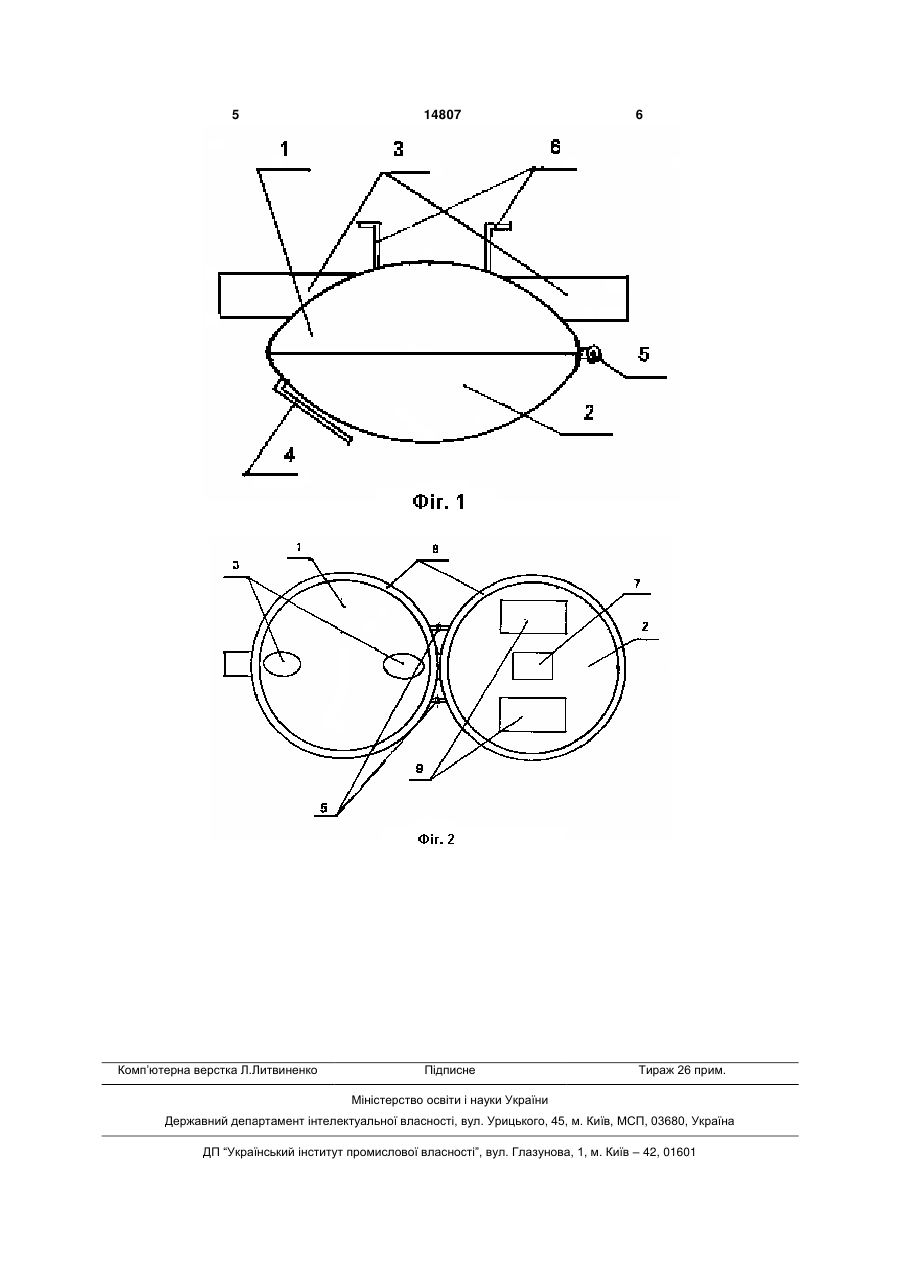

1. Пристрій автоматичного захисту і запуску електроустановок, що включає увід і вивід кабелів, корпус із кришкою, розміщені в них засоби релейного захисту, контролю, силової комутаційної апаратури, який відрізняється тим, що засоби релейного захисту, контролю, силової комутаційної 3 14807 4 дкою й оглядовим вікном, а всі засоби релейного стосуванням для кріплення його до стіни чи стойзахисту, контролю, силової комутаційної апаратуки, що створює зручності в експлуатації. ри розміщені в корпусі. Корпус кріпиться до стіни Пропонований пристрій схематично проілюстза допомогою звичайних болтів [Низковольтные ровано на Фіг.1, 2. На Фіг.1 показаний пристрій на комплектные устройства распределения и управвиді зверху. На Фіг.2 показаний пристрій на виді ления. ГОСТ 22789-94]. попереду з відкритою кришкою. На фігурах покаОднак пристрої типу ТК не випускаються у визаний: 1 - корпус; 2 - кришка корпусу; 3 - увід-вивід бухозахищеному іскробезпечному виконанні і не кабелів; 4 - пристосування для стяжки кришки з можуть використовуватися в шахтах небезпечних корпусом; 5 - шарніри для кріплення кришки; 6 по газі (метану) і вугільноому пилу і на підприємстпристосування для кріплення корпусу до стіни; 7 вах в інших галузях промисловості, де необхідне оглядове вікно; 8 - герметичне ущільнення; 9 - задотримання вимог вибухозахищеності та іскробезсоби релейного захисту, контролю, силової комупечності. таційної апаратури. В основу дійсної корисної моделі поставлена Пристрій автоматичного захисту і запуску елезадача створити такий пристрій автоматичного ктроустановок включає увід і вивід 3 кабелів, корзахисту і запуску електроустановок, у якому за пус 1 із кришкою 2, розміщені в них засоби 9 рерахунок уведення нових конструктивних елеменлейного захисту, контролю, силової комутаційної тів, нового їхнього взаємного розташування була б апаратури. У пристрої засоби 9 релейного захисту, забезпечена вибухозахищеність та іскробезпечконтролю, силової комутаційної апаратури розміність при збереженні високих масо-габаритних щені, переважно в кришці 2 корпусу 1, виконаного характеристик. герметичним і вибухозахищеним, а увід і вивід 3 Поставлена задача досягається тим, що в кабелів сполучений з іншою частиною згаданого пристрої автоматичного захисту і запуску електрокорпусу 1. установок, що включає увід та вивід кабелів, корПриклад пус із кришкою, розміщені в них засоби релейного Пристрій має сталевий корпус 1 із кришкою 2 захисту, контролю, силової комутаційної апарату(Фіг.1, 2), які виконані штампуванням зі сталевого ри, відповідно до корисної моделі засоби релейнолиста товщиною 4-5мм чи литтям у формі кулі, го захисту, контролю, силової комутаційної апаразрізаного двома паралельними площинами. Увід і тури розміщені, переважно в кришці корпусу, вивід 3 кабелів сполучений з корпусом 1 і виконавиконаного герметичним і вибухозахищеним, а ний герметичним. Корпус 1 і кришка 2 мають герувід і вивід кабелів сполучений з іншою частиною метичне ущільнення 8, виконане у вигляді кільцезгаданого корпусу. вого гумового лабіринтового ущільнення. Кришка 2 Завдяки виконанню корпусу герметичним і визакріплена на корпусі 1 за допомогою шарнірів 5 і бухозахищеним значно розширюється область має також пристосування 4 для надійної стяжки її з застосування пропонованого пристрою з більш корпусом 1. Засоби 9 релейного захисту, контросучасними засобами пуско-захисної автоматики. лю, силової комутаційної апаратури й ін. розміщеКрім того, завдяки розміщенню засобів релейного ні, переважно (на 90%) у кришці 1 корпусу 2, інші захисту, контролю, силової комутаційної апарату10% розміщені в корпусі 1. Кришка 2 оснащена ри, переважно в компактній кришці корпусу, а дооглядовим вікном 7 для зручності спостереження сить габаритного уводу і виводу кабелів у частині, за апаратурою. Корпус оснащений пристосуванщо залишилася, згаданого корпусу, значно зменням 6 для кріплення його до стіни чи стойки, що шуються габарити, знижуються вага і ціна пропостворює зручності в експлуатації. Пристрій виконованого пристрою у порівнянні з існуючими в дананий герметичним, вибухозахищеним і іскробезний час пристроями, застосовуваними у вугільної, печним. металургійної й ін. промисловостях. Підвищиться Робота пристрою полягає в наступному. Засонадійність експлуатації електроустановок, що макби 9 установлені на кришці 2 і інша їхня частина на симально наблизить їхній термін експлуатації до корпусі 1 на заводі-виготовлювачі чи після ремонгарантованого заводом-виготовлювачем. ту в майстерні. Кінці кабелів (на Фіг. умовно не Невелика вага (порядку 10-16кг) і габарити допоказані) обробляють на необхідну довжину, обпзволяють без особливої праці закріплювати проресовують наконечниками, заводять у корпус 1 понований пристрій на стіні чи стойці в шахті чи через отвори увід і вивід 3, герметично ущільнюбудь-якому приміщенні, що поліпшує умови ексють (на Фіг. ущільнення кабелів умовно не показаплуатації. не) і приєднують до засобів 9 автоматики. Після У пристрої корпус і кришка можуть бути викоцього при наявності пилу протирають ущільнення нані симетричними відносно лінії рознімання й 8 на кришці 2 і корпусі 1, кришку 2 закривають і ущільнення корпусу і кришки, що значно спрощує герметично стягають з корпусом 1 за допомогою виготовлення пристрою. пристосування 4. Потім пристрій у зборі з приєдУ пристрої корпус і кришка можуть бути виконаними кабелями прикріплюють до стіни чи стойнані у вигляді еліпсоїда. У пристрої корпус і кришки, наприклад, шахтної виробки за допомогою ка можуть бути виконані у формі усіченої кулі, що пристосування 6. Надалі при експлуатації для споспрощує виготовлення і підвищує стійкість корпусу стереження за засобами 9 автоматики використодо можливих зовнішніх механічних впливів, напривують оглядове вікно 7 чи при необхідності відкриклад, під час вибуху в шахті. вають кришку 2. У пристрої корпус може бути оснащений при 5 Комп’ютерна верстка Л.Литвиненко 14807 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
