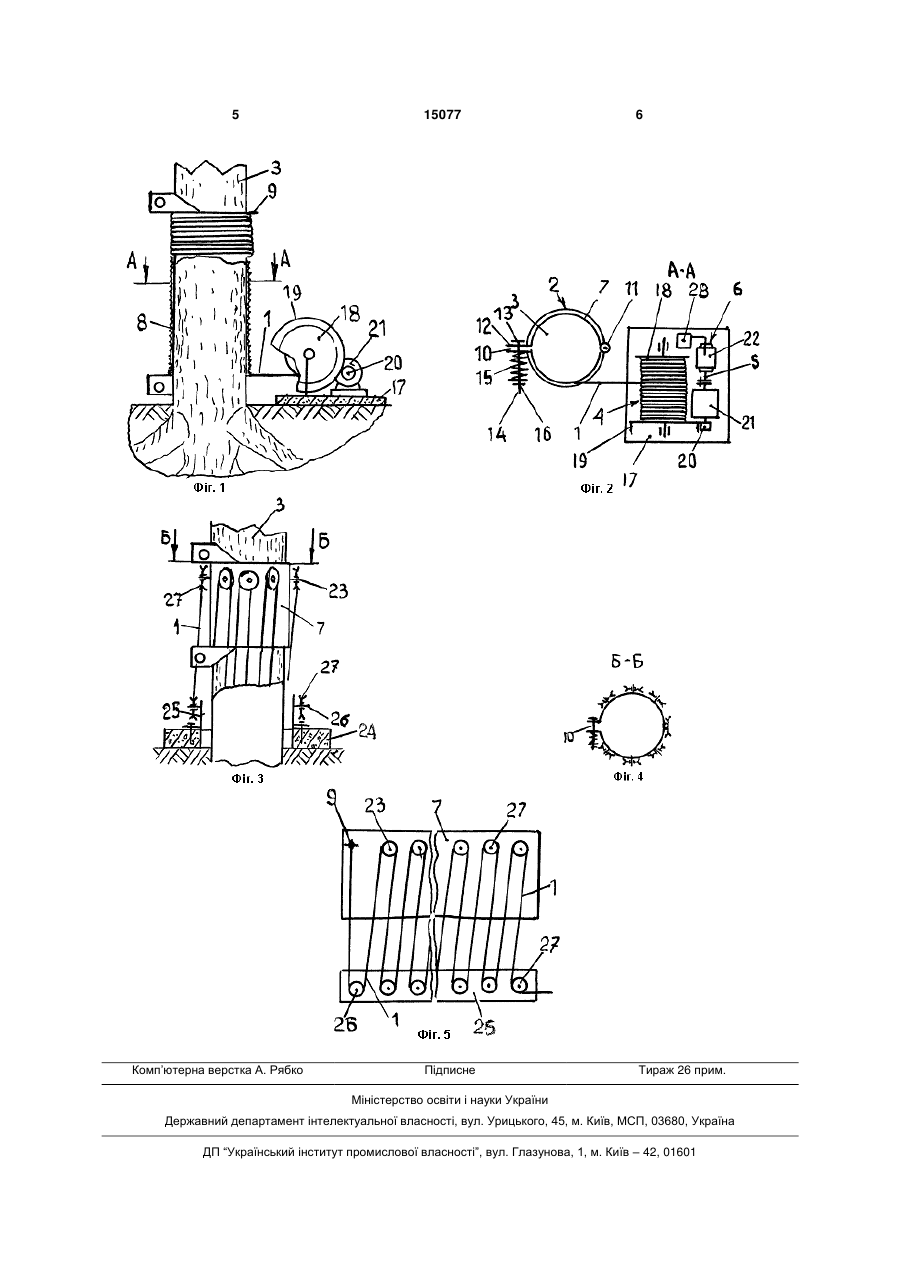

Пристрій для використання енергії зростання деревоподібної рослини

1. Пристрій для використання енергії зростання деревоподібної рослини, який відрізняється тим, що містить металеву струну, з'єднану одним кінцем з пристосуванням для її фіксації на стовбурі деревоподібної рослини, виконаним у вигляді розрізаного вздовж осі і з'єднаного шарніром і пружи 3 кінцями з пристосуванням для її фіксації на стовбурі деревоподібної рослини і із засобом зміни лінійного переміщення струни в обертальний рух приводного валу споживача або перетворювача енергії, а також виконання згаданого пристосування у вигляді розрізаної вздовж вісі і з'єднаного шарніром і пружиною бандажу, на зовнішній поверхні якого утворений по гвинтовій лінії рівчак, з навитою на ньому одним боком струною, а також виконання згаданого засобу у вигляді барабана з навитою на ньому другим боком струною, дозволило за рахунок збільшення діаметра деревоподібної рослини при вегетації одержувати дарову екологічно чисту електричну енергію у віддалених важкодоступних лісових масивах для живлення засобів зв'язку, а також індивідуального освітлення. Закріплення на зовнішній поверхні бандажу осів з блоками, а під бандажем на нерухомій опорі, встановленої навкруг деревоподібної рослини, кільця з аналогічно розташованими осями з блоками, які петлеподібно охоплює струна, закріплена кінцями на бандажі і кільце, дозволило використовувати приріст деревоподібної рослини по висоті для переміщення струни і перетворення цього переміщення у вертикальний рух вихідного валу споживача або перетворювача енергії. На фіг.1 показаний пристрій, встановлений на дереві, що росте, вид з боку; фіг.2 - теж саме, розріз А-А на фіг.1; фіг.3 показаний другий приклад виконання пристрою; фіг.4 теж саме, розріз Б-Б на фіг.3; фіг.5 розгортка бандажу і кільця з петлеподібним охопленням блоків струною. Пристрій (фіг.1 і 2) складається із струни 1, з'єднаної одним кінцем з пристосуванням 2 для фіксації її на стовбурі 3 деревоподібної рослини що росте (далі - дерева), а другим кінцем - із засобом 4 перетворення лінійного переміщення струни 1 в обертальний рух приводного валу 5 споживача або перетворювача б енергії. Пристосування 2 виконано у вигляді розрізаного з двох боків вздовж вісі бандажу 7, на зовнішній поверхні якого утворений по гвинтовій лінії рівчак 8 і зачіп 9 для прикріплення і намотування одного кінця струни 1. Поверхня рівчака 8 відполірована для зниження тертя по ньому струни 1 при зміні діаметра бандажу 7 в результаті збільшення діаметра стовбура 3 дерева при вегетації. З одного боку розрізу 10 бандаж 7 постачений шарніром 11, а з другого кронштейнами 12 з отворами 13, крізь які пропущені болти 14 з пружинами 15, натяг яких регулюється гайками 16. Бандаж 7 виконаний литим із капрону і забезпечує щільне прилягання до поверхні стовбура 3 дерева, що росте. 15077 4 Другий кінець струни 1 навитий і закріплений на засобі 4, який виконаний у вигляді закріпленого на нерухомій основі 17 барабана 18, оснащеного шестірнею 19, з якої входить в зачеплення шестірня 20 редуктора 21, з'єднаного валом 5 з електрогенератором 22. У другому прикладі виконання пристрою (фіг.3 і 5) на зовнішній поверхні бандажу 7 по колу закріплені осі 23. Під бандажем 7 на нерухомій основі 24 навкруг стовбура 3 деревоподібної рослини (дерева або бамбука) закріплено кільце 25 з аналогічно розташованими осями 26. На осях 23 і 26 встановлені блоки 27, які петлеподібно охоплює струна 1, навита і закріплена другим кінцем на барабані 18. Пристроєм користуються наступним чином. У віддаленій ділянці лісу, де відсутні джерела електроенергії, необхідні для живлення засобів зв'язку (мобільного телефону, радіоприймального і передавального пристрою і т. інше) на стовбурі 3, діаметр якого не менше 40см, встановлюють бандаж 7 пристосування 2 для фіксації на ньому струни 1. Натягненням пружин 15 за допомогою болтів 14 і гайок 16 забезпечують щільність прилягання бандажу 7 до стовбура 3 дерева. Після цього рівчак 8 змазують графітним мастилом, приєднують до зачепу 9 струну 1 і щільно навивають й на витки бандажу 7. Вільний кінець струни 1 закріплюють на барабані 18 і також навивають на нього. В результаті вегетації діаметр стовбура 3 і його висота збільшується у розмірах, а бандаж 7 розсовується, збільшуючи довжину його окружності. Струна 1 проковзає по рівчаку 8 і переміщується кралю числу витків на бандажі 7 і повертає барабан 18, який шестірнями 19 і 20 з передатним відношенням 1:10 передає обертання семисхідчастому редуктору (мультиплікатору) 21, що має. передатне відношення 1:900 [дивись Елементи приладних пристроїв основний курс (в двох частинах) частина 2. Приводы, преобразователи, исполнительние устройства. Под ред. Д-ра. Техн. наук проф. О.Ф. Тищенко. М.: Высшая школа, 1982. С.40, рис.16.12]. Редуктор 21 передає обертання електрогенератору 22. з'єднаному з акумулятором 28. Застосування пристрою по другому прикладу виконання аналогічно приведеному вище. Відмінність полягає тільки в тому, що струна 1 переміщується відносно блоків 27, які подібно поліспасту встановлені на бандажі 7 і нерухомому кільці 25. Застосування пристрою дозволяє забезпечити малопотужним джерелом безвтратної електроенергії лісників і інших робітників, які довгий час перебувають у віддалених районах. 5 Комп’ютерна верстка А. Рябко 15077 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
